【粤沪版】物理九年级下册 第18章 整理与复习 习题课件

(共19张PPT)

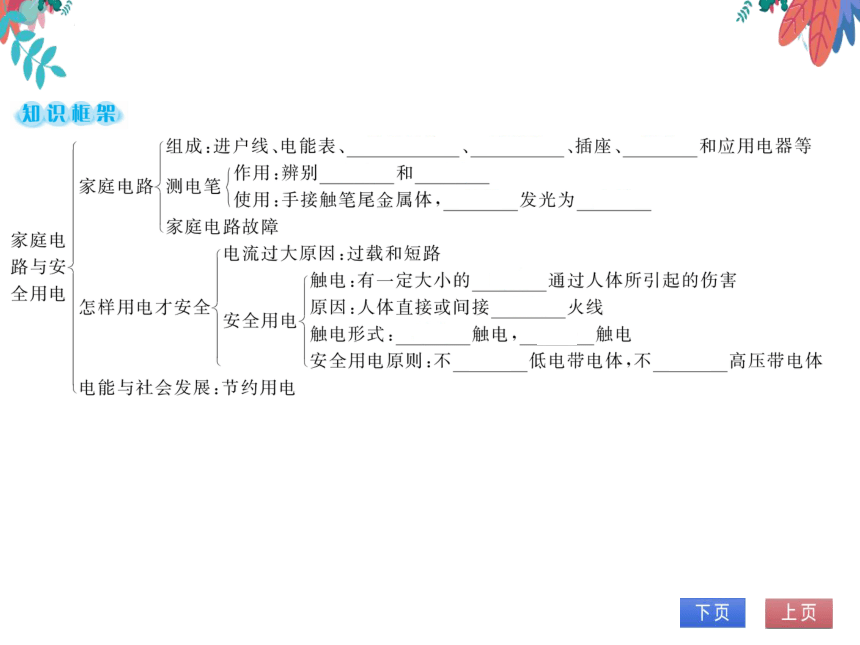

知识框票
组成:进户线、电能表、闸刀开关、熔断器、插座、开关和应用电器等
家庭电路测电笔/作用:辨别火线和零线
使用:手接触笔尾金属体,氖管发光为火线
家庭电路故障
家庭电
路与安
电流过大原因:过载和短路
触电:有一定大小的电流通过人体所引起的伤害
全用电
怎样用电才安全
安全用由原因:人体直接或间接接触火线
触电形式:单线触电,双线触电
安全用电原则:不接触低电带电体,不靠近高压带电体
电能与社会发展:节约用电
典例精讲
考点1家庭电路

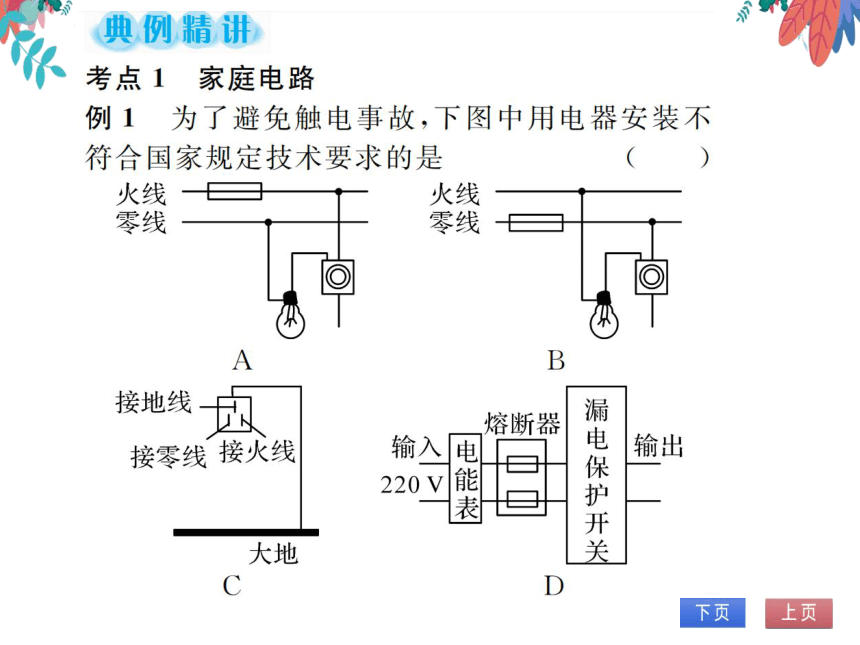

例1为了避免触电事故,下图中用电器安装不
符合国家规定技术要求的是
火线
火线
零线
零线—匚
接地线
熔断器/漏
接零线接火线
输入电
电输出
220V能
保
表
护
开
大地
关
考点2家庭电路的故障

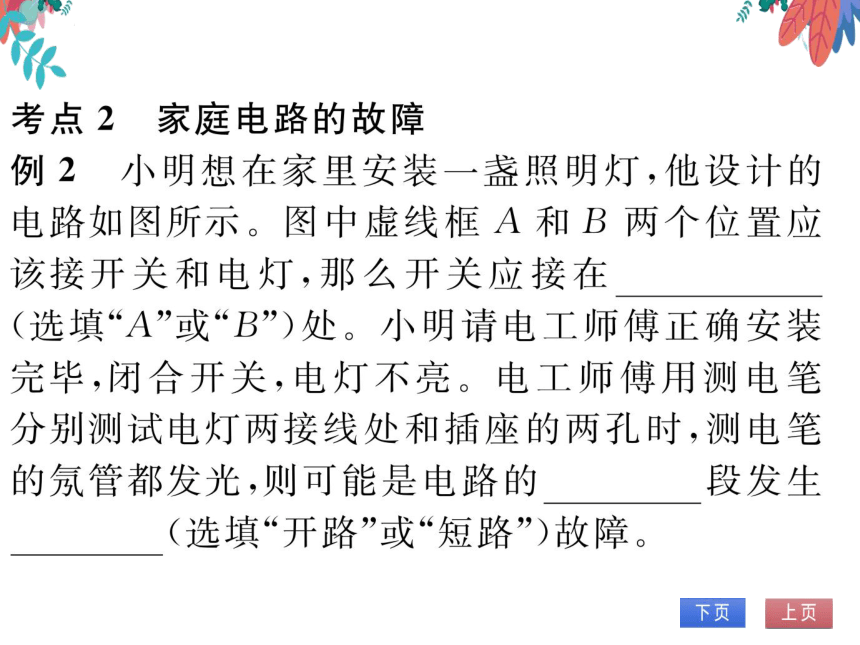

例2小明想在家里安装一盏照明灯,他设计的

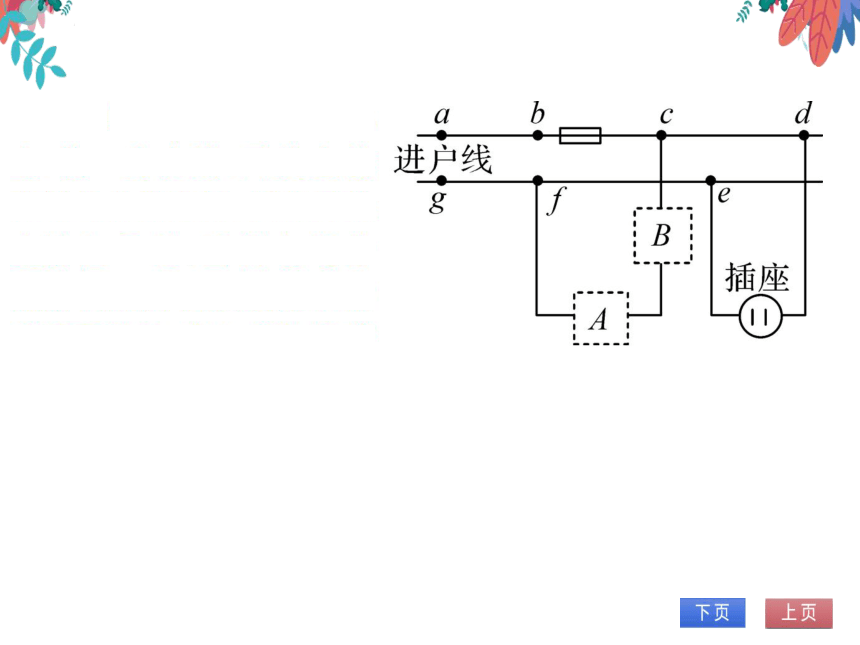

电路如图所示。图中虚线框A和B两个位置应
该接开关和电灯,那么开关应接在
(选填“A”或“B”)处。小明请电工师傅正确安装
完毕,闭合开关,电灯不亮。电工师傅用测电笔
分别测试电灯两接线处和插座的两孔时,测电笔
的氖管都发光,则可能是电路的
段发生
(选填“开路”或“短路”)故障
解析】保险丝接在火线a
b
上,故a为火线;开关应接进户线
在灯与火线之间,因此开关g
应接在B处;当测电笔分
B
别测试电灯两接线处和插
插座
座的两孔时,测电笔的氖管
考点3避免触电

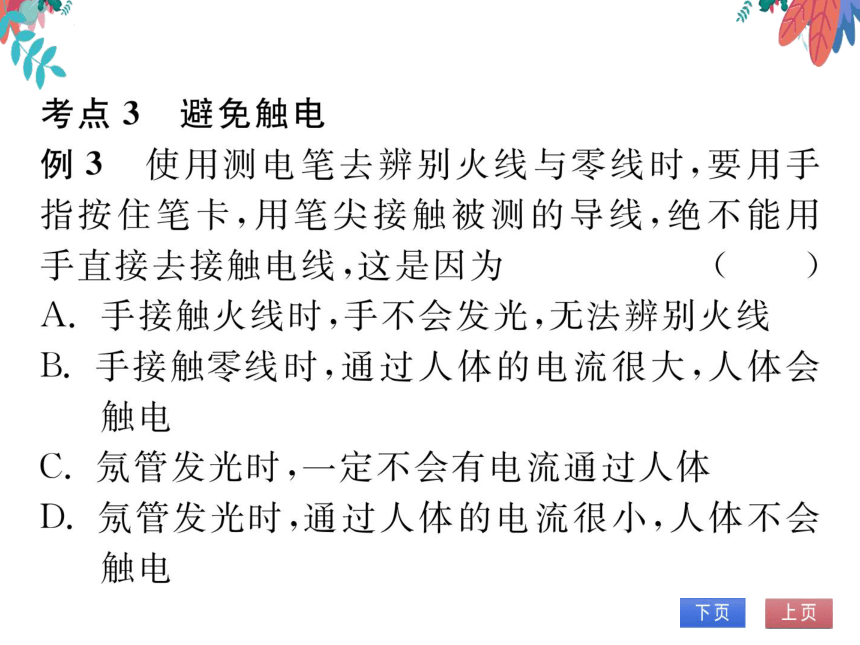

例3使用测电笔去辨别火线与零线时,要用手
指按住笔卡,用笔尖接触被测的导线,绝不能用
手直接去接触电线,这是因为
A.手接触火线时,手不会发光,无法辨别火线
B.手接触零线时,通过人体的电流很大,人体会
触电
C.氖管发光时,一定不会有电流通过人体
D.氖管发光时,通过人体的电流很小,人体不会
触电
解析
于接触火线时,由于火线与大地之间的电压为
220V,而人体安全的电压是不高于36V,因此手直接接触火
线,人会有生命危险;当手只接触零线时,由于零线与大地之
间的电压为0,不会有电流通过人体;用测电笔测量火线时
加在测电笔和人之间的电压是220V,测电笔和人是串联的
串联的电阻起分担电压的作用,电阻越大,分担的电压越大
测电笔的电阻很大,分担的电压很大,人分担的电压很小电
流很小,电压不高于36V,不会对人造成危害
答案】D
考点4有关节约用电的计算
例4张宇同学家有一台34英寸的彩电,在正常
播放节目时的功率为500W,而待机(没有切断电
源)时的功率为5W,平均每天有的时间在播放
节目,另外的时间处于待机状态。则该彩电平
均每天消耗
J的电能,其中
电能是可以通过切断电源的方法节省的
解析】已知电功率和时间,利用电功的公式W=Pt求出消
耗的电能,电器处于待机状态时也是消耗电能的,可以通过
切断电源节省这部分电能
答案】11124000324000
