【粤沪版】物理九年级下册 17.1 关于电动机转动的猜想-17.2 探究电动机转动的原理 习题课件

(共19张PPT)
第十七章电动机与发电机
17.1关于电动机转动的猜想
17.2探究电动机转动的原理

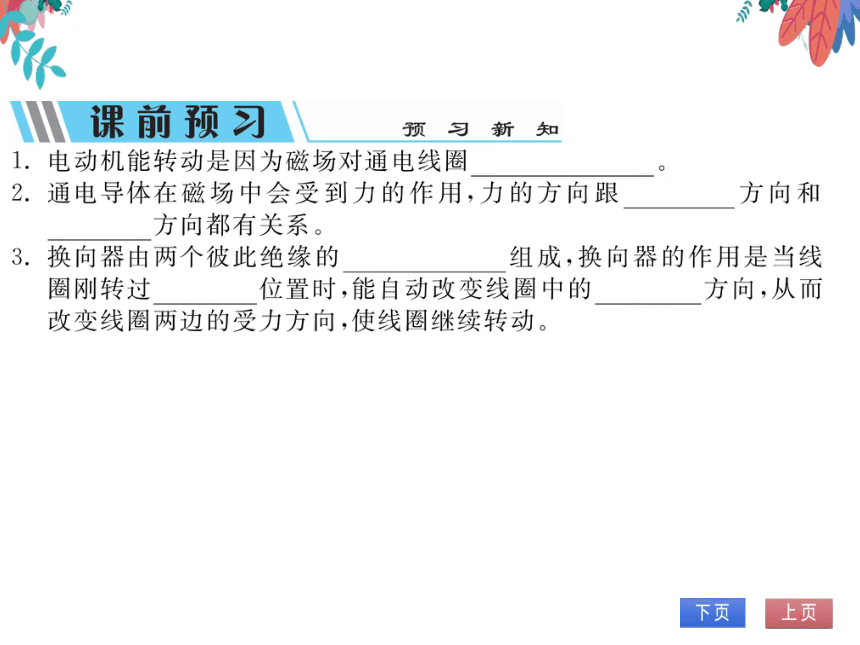

课前预习
预习新知
电动机能转动是因为磁场对通电线圈有力的作用
2.通电导体在磁场中会受到力的作用,力的方向跟电流方向和
磁场方向都有关系
3.换向器由两个彼此绝缘的金属半环组成,换向器的作用是当线
圈刚转过平衡位置时,能自动改变线圈中的电流方向,从而
改变线圈两边的受力方向,使线圈继续转动

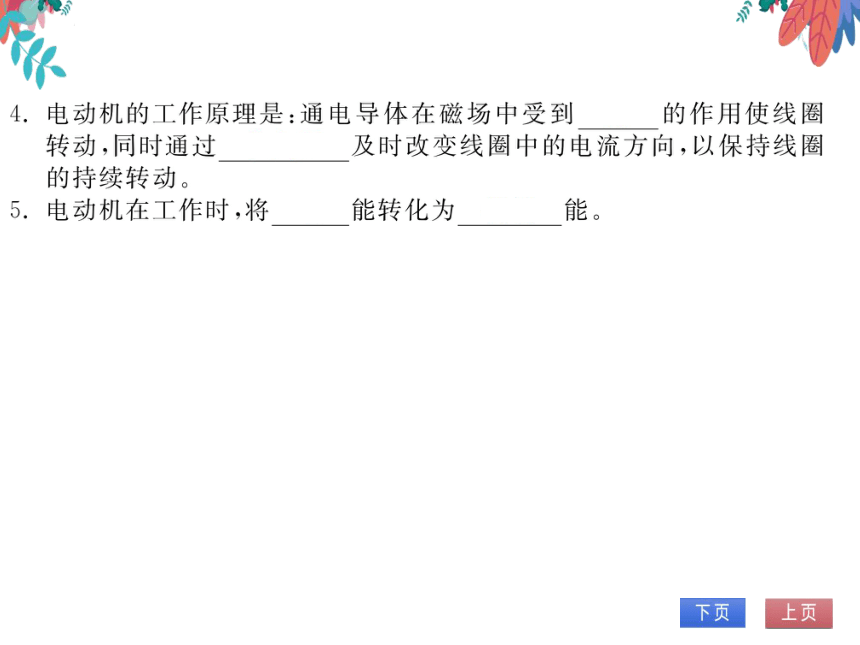

4.电动机的工作原理是:通电导体在磁场中受到力的作用使线圈
转动,同时通过换向器及时改变线圈中的电流方向,以保持线圈
的持续转动
电动机在工作时,将电能转化为机械能

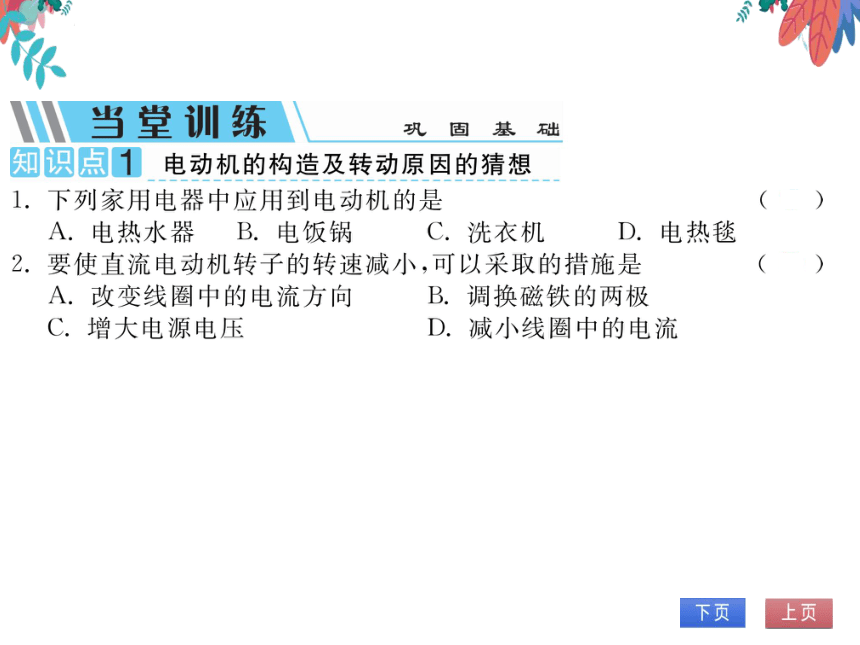

当堂训练
巩固基础
知识点1电动机的构造及转动原因的猜想
1.下列家用电器中应用到电动机的是
A.电热水器B.电饭锅
C.洗衣机
D.电热毯
2.要使直流电动机转子的转速减小,可以采取的措施是
A.改变线圈中的电流方向
B.调换磁铁的两极
C.增大电源电压
D.减小线圈中的电流
知识点2磁场对电流的作用

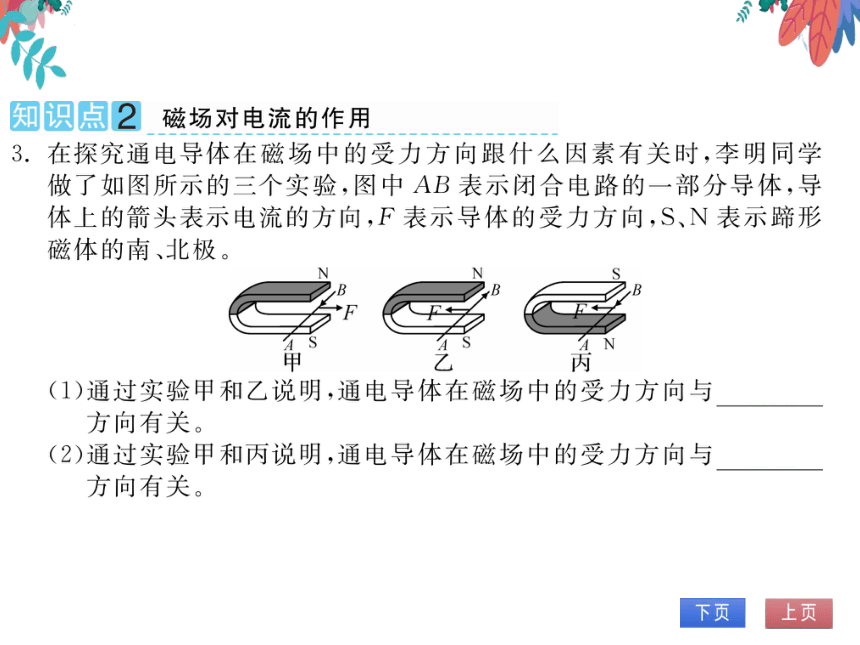

3.在探究通电导体在磁场中的受力方向跟什么因素有关时,李明同学
做了如图所示的三个实验,图中AB表示闭合电路的一部分导体,导
体上的箭头表示电流的方向,F表示导体的受力方向,S、N表示蹄形
磁体的南、北极
甲
丙
(1)通过实验甲和乙说明,通电导体在磁场中的受力方向与电流
方向有关
(2)通过实验甲和丙说明,通电导体在磁场中的受力方向与磁场
方向有关

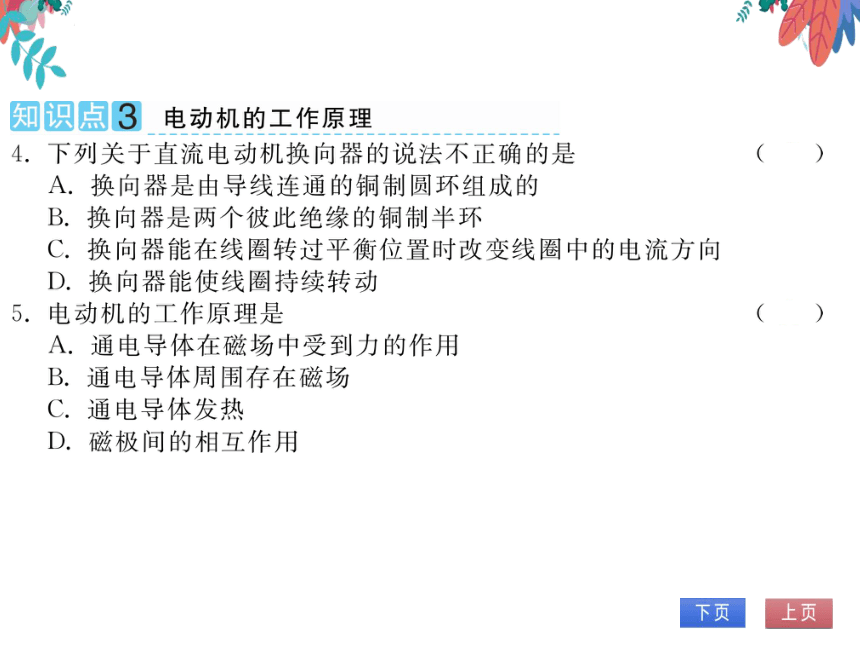

知识点3电动机的工作原理
4.下列关于直流电动机换向器的说法不正确的是
A.换向器是由导线连通的铜制圆环组成的
B.换向器是两个彼此绝缘的铜制半环
C.换向器能在线圈转过平衡位置时改变线圈中的电流方向
D.换向器能使线圈持续转动
5.电动机的工作原理是
A.通电导体在磁场中受到力的作用
B.通电导体周围存在磁场
C.通电导体发热
D.磁极间的相互作用
课后作业
全面提升

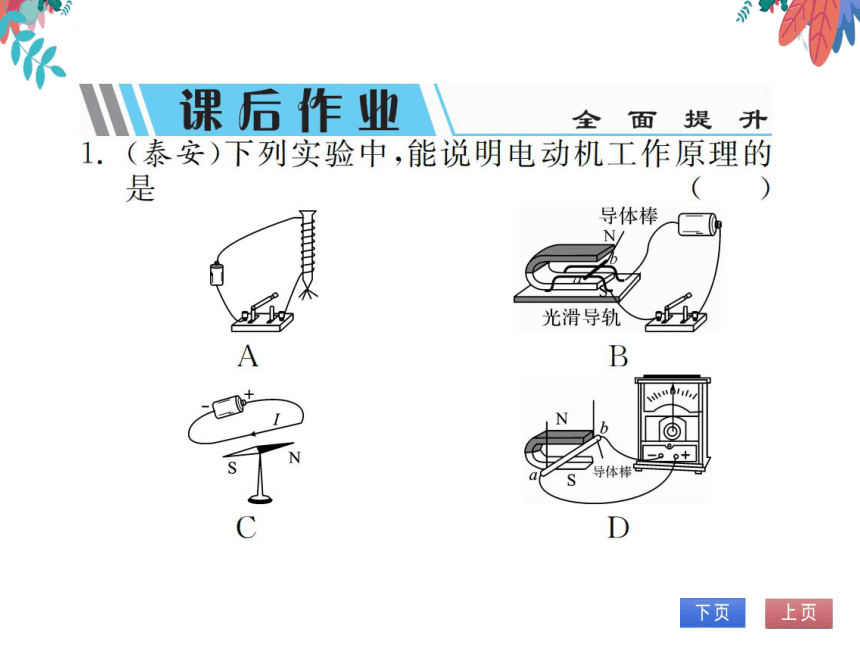

(泰安)下列实验中,能说明电动机工作原理的
B
导体棒
光滑导轨5场
A
B
S”导体棒
2.关于放在磁场里的通电直导线,下列说法中正
确的是
A.一定受磁场力的作用
B.一定不受磁场力的作用
不一定受磁场力的作用
D.以上说法都不对
3.(淄博)如图是探究“通
电导线在磁场中受力”
电源
的实验装置。接通电路
瞬间,原来静止的导线
ab向右运动。要使导线ab向左运动。可行
的措施是
A.将磁体的N、S极对调
B.增大电源电压
C.换用磁性更强的磁体
D.将磁体的NS极对调,同时改变电流的方向
