【人教版】物理八年级上册 3.2 第2课时熔化和凝固的图象及其应用 习题课件

(共19张PPT)
知识要点全练
夯奧基础

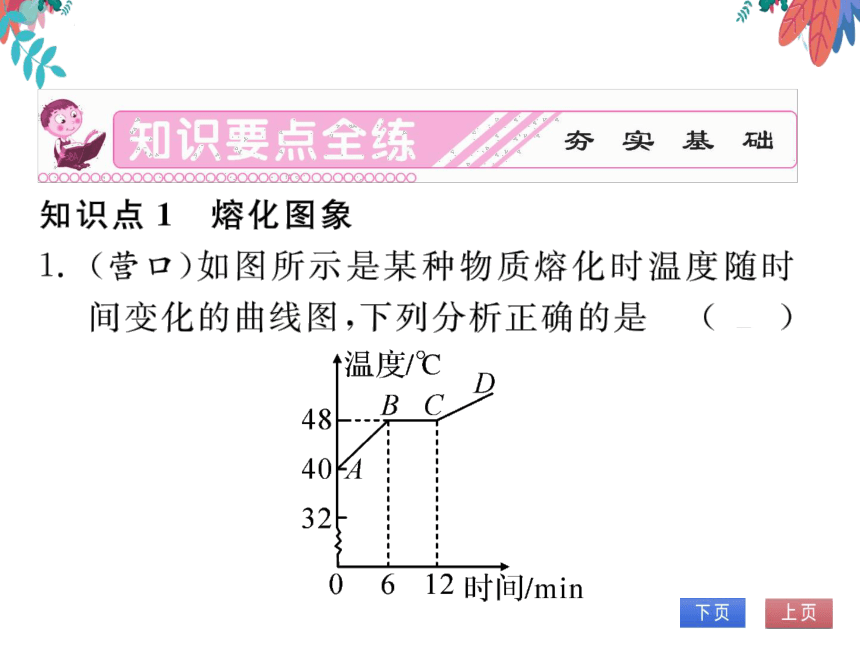

知识点1熔化图象
营口)如图所示是某种物质熔化时温度随时
间变化的曲线图,下列分析正确的是(D)

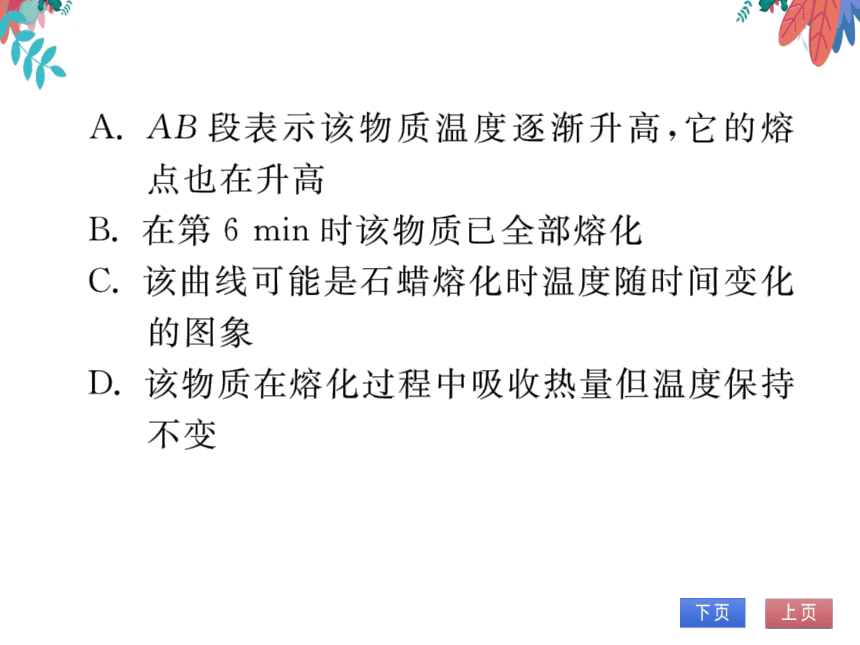

A.AB段表示该物质温度逐渐升高,它的熔
点也在升高
B.在第6min时该物质已全部熔化
C.该曲线可能是石蜡熔化时温度随时间变化
的图象
D.该物质在熔化过程中吸收热量但温度保持
不变

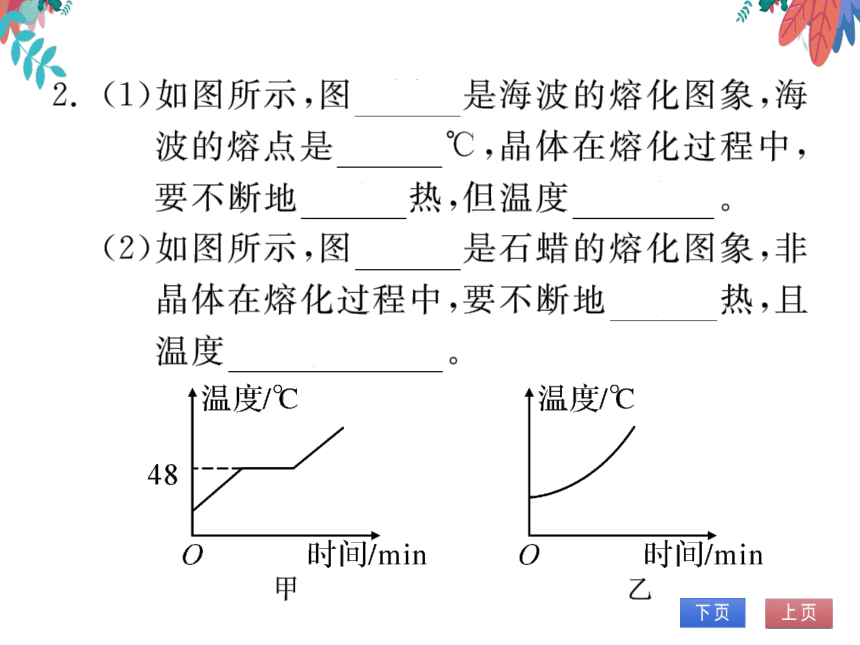

2.(1)如图所示,图甲是海波的熔化图象,海
波的熔点是48℃,晶体在熔化过程中,
要不断地吸热,但温度不变
(2)如图所示,图乙是石蜡的熔化图象,非
晶体在熔化过程中,要不断地吸热,且
温度不断上升
℃
甲

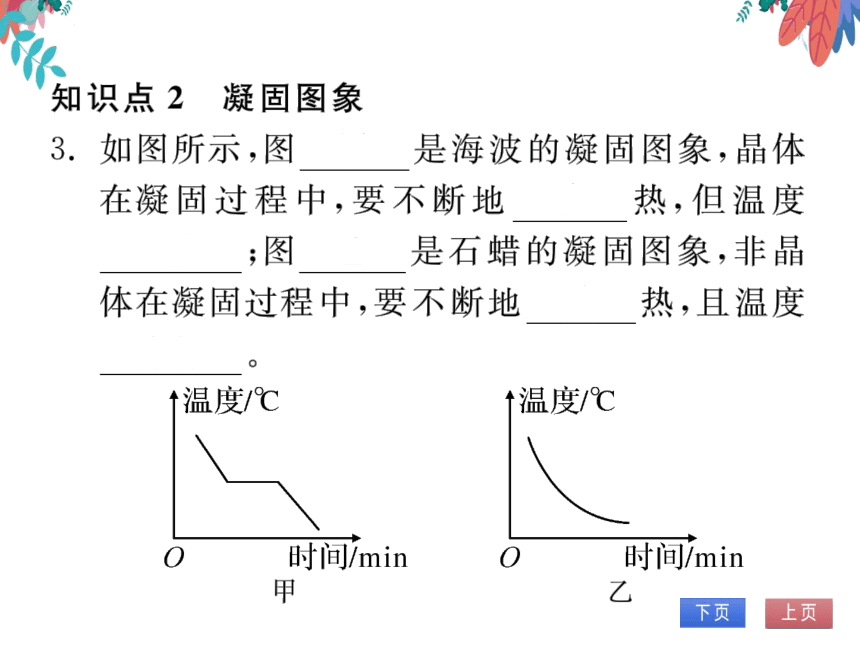

知识点2凝固图象
3.如图所示,图甲是海波的凝固图象,晶体
在凝固过程中,要不断地放热,但温度
不变;图乙是石蜡的凝固图象,非晶
体在凝固过程中,要不断地放热,且温度
降低
温度/℃
度/℃
时间
甲

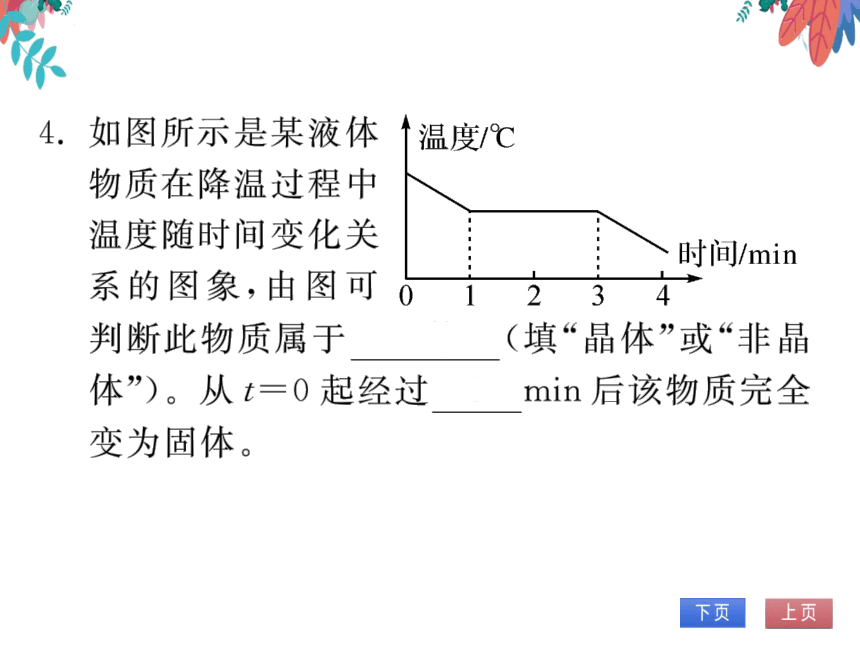

4.如图所示是某液体↑温度/℃
物质在降温过程中
温度随时间变化关
系的图象,由图可
判断此物质属于晶体(填“晶体”或“非晶
体”)。从t=0起经过3min后该物质完全
变为固体

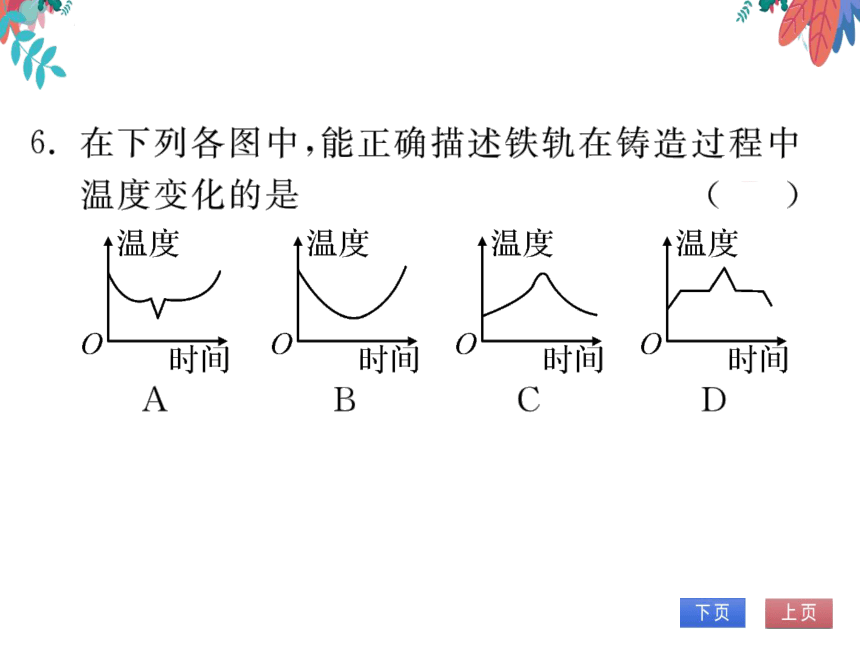

6.在下列各图中,能正确描述铁轨在铸造过程中
温度变化的是
A
B
画在道路上的各种交通标志线,是把常温下为
粉状的涂料装入热熔划线机中加热,待涂料
熔化(填物态变化名称)成为浆状,然后涂
在地面上,等它放出(填“吸收”或“放出”)
热量后固化成膜而成的
如图所示为萘的熔化和凝固图象,试根据图象
度/℃C
(1)萘在BC段是固液共存态,在DE段
是液态,在EF段是固液共存态
(2)萘的熔点是80℃,凝固点是80℃
(3)萘熔化时用了8min,凝固时用了
4min,它在熔化过程中要吸(填
吸”或“放”)热,温度不变
规律方法全练
提升能力
如图所示为海波的熔化图象,从图象中获得的
信息说法正确的是
B)
A.海波的沸点是48℃
B.海波在BC段吸收了热量
C.海波在CD段是气态
D.6min时海波已全部熔化
度/℃
(第1题图)
2.如图是某种物质发生物态变化过程中的温
度一时间图象,下列从图象中获得的信息正确
的是
A.这种物质是晶体,其熔点是50℃
B.在AB段物质处于固液共存状态
C.在BC段物质不放热,温度保持不变
D.在CD段物质处于液态
时
(第2题图)
如图是三种晶体物质的熔化、凝固图象,可以
判定熔点最高的是
A)↑温度/
a物质
B.b物质
C.c物质
D.起始温度不同,
不能判定
