【人教版】物理八年级上册 5.3 第2课时凸透镜成像规律的应用 习题课件

(共20张PPT)
第2课时凸透镜成像规律的应用
知识要点全练
夯奥基础
知识点1凸透镜成像变化规律
1.一个焦距是10cm的凸透镜,当物体从离透镜
20cm处逐渐移向30cm处的过程中(D)
A.像逐渐变大,像距逐渐变小
B.像逐渐变小,像距逐渐变大
C.像逐渐变大,像距逐渐变大
D.像逐渐变小,像距逐渐变小

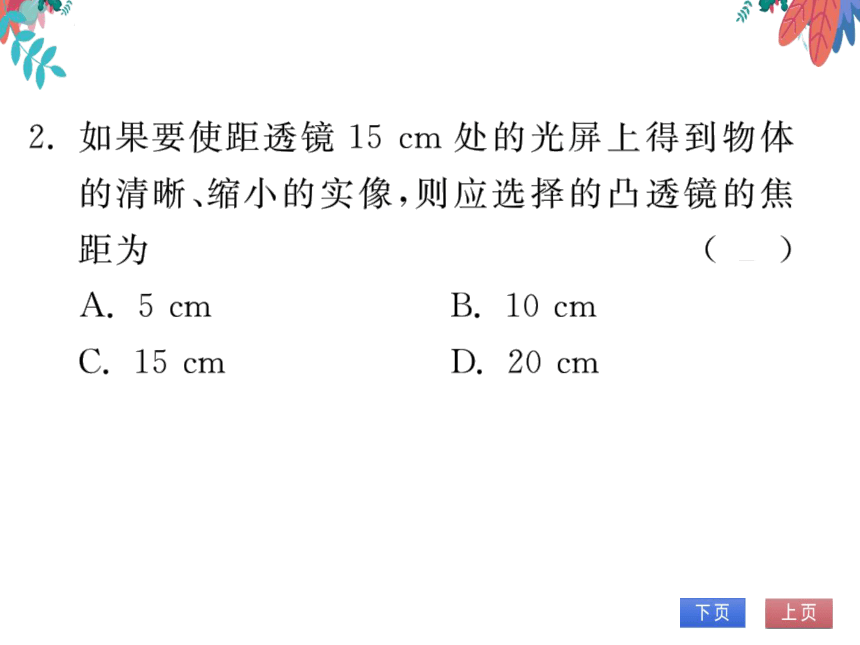

2.如果要使距透镜15cm处的光屏上得到物体
的清晰、缩小的实像,则应选择的凸透镜的焦
距为
( B
a.5 cm
B. 10 cm
C. 15 cm
D. 20 cm

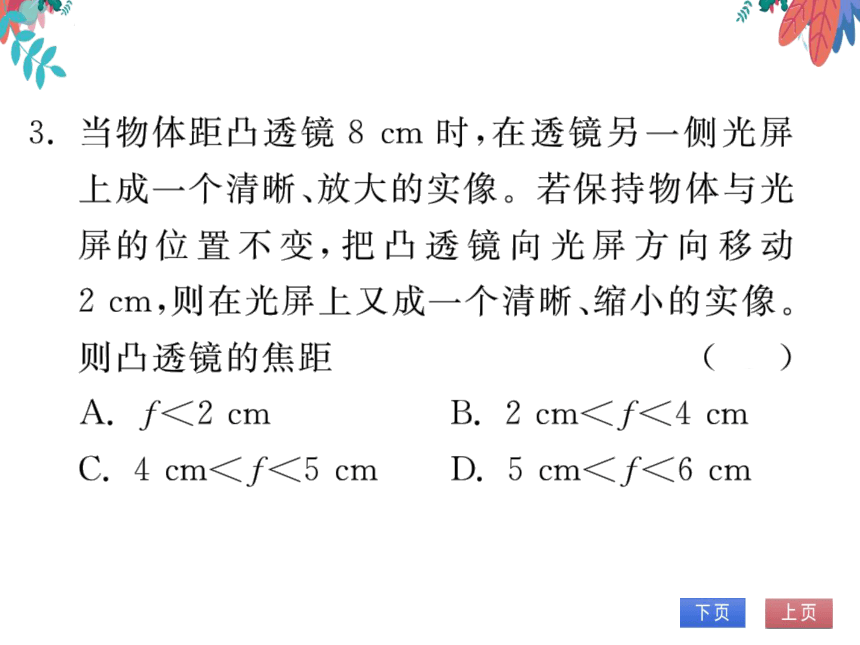

3.当物体距凸透镜8cm时,在透镜另一侧光屏
上成一个清晰、放大的实像。若保持物体与光
屏的位置不变,把凸透镜向光屏方向移动
2cm,则在光屏上又成一个清晰、缩小的实像
则凸透镜的焦距
A. f<2 cm

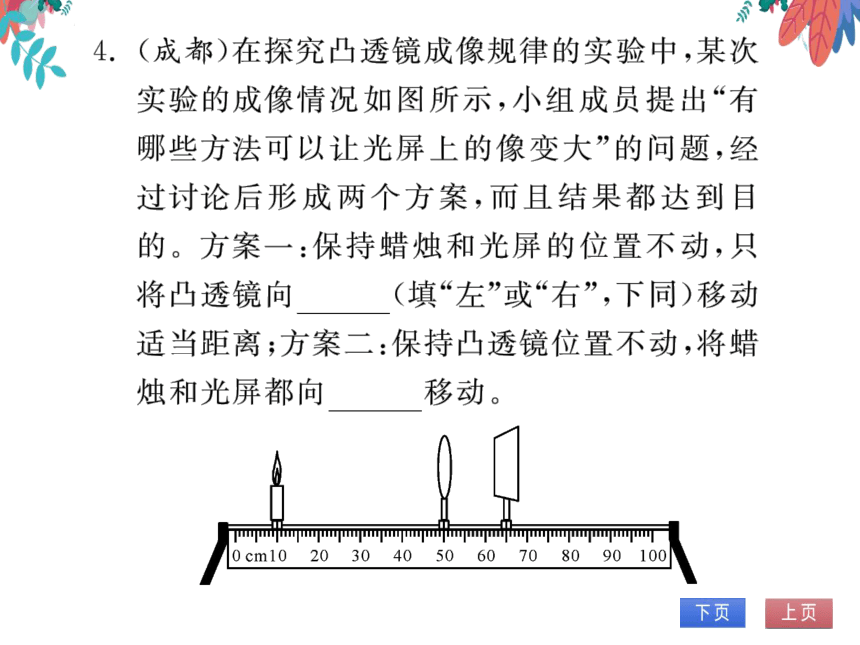

B 2 cmC. 4 cm4.(成都)在探究凸透镜成像规律的实验中,某次
实验的成像情况如图所示,小组成员提出“有
哪些方法可以让光屏上的像变大”的问题,经
过讨论后形成两个方案,而且结果都达到目
的。方案一:保持蜡烛和光屏的位置不动,只
将凸透镜向左(填“左”或“右”,下同)移动
适当距离;方案二:保持凸透镜位置不动,将蜡
烛和光屏都向右移动
5.(2020·广州)如图所示物体MN放在凸透镜
前,0cm处为凸透镜光心,M点发出的光线a
平行于主光轴
凸透镜
86420
68 cm
主光轴
K

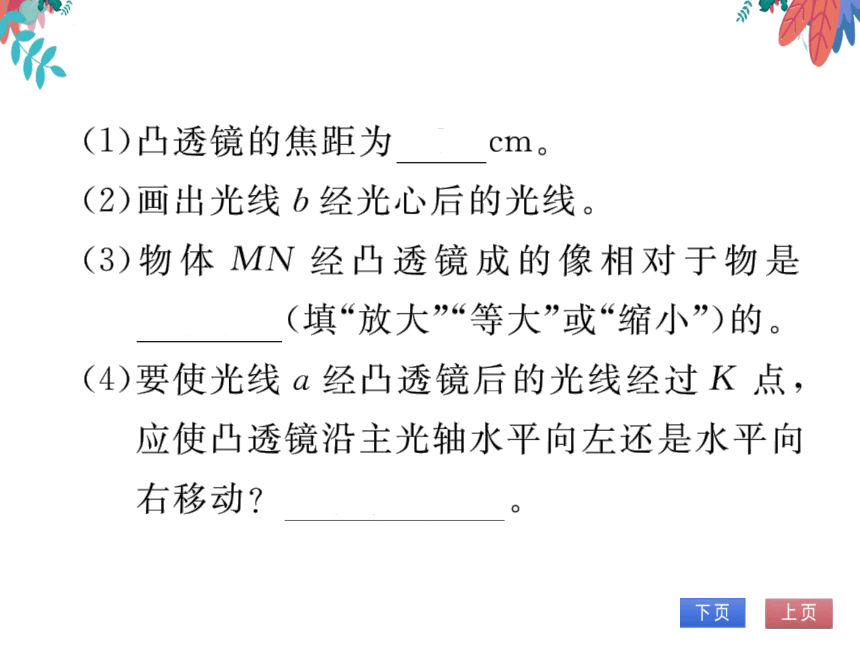

(1)凸透镜的焦距为3cm
(2)画出光线b经光心后的光线。
(3物体MN经凸透镜成的像相对于物是
缩小(填“放大”“等大”或“缩小”)的
(4)要使光线a经凸透镜后的光线经过K点,
应使凸透镜沿主光轴水平向左还是水平向
右移动 水平向左

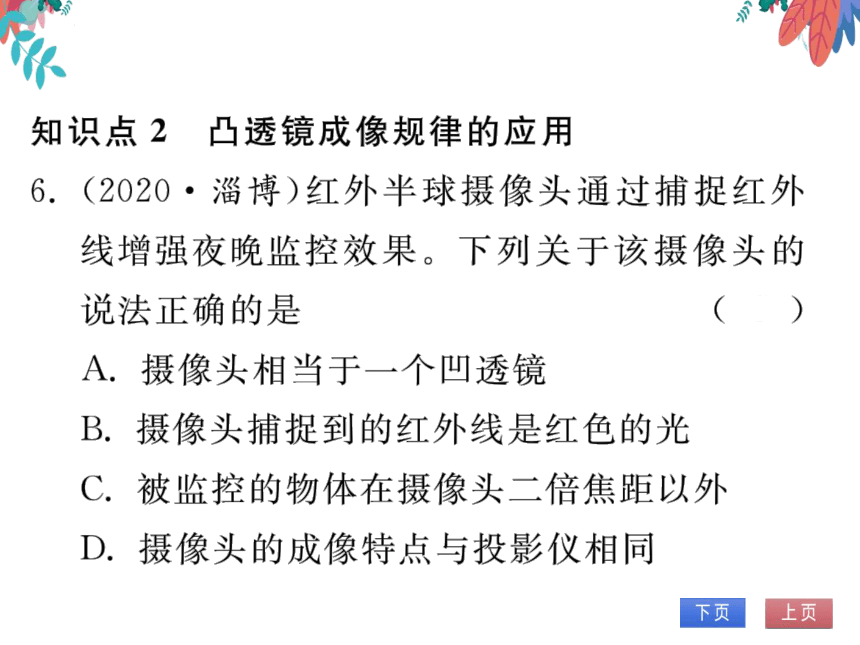

知识点2凸透镜成像规律的应用
6.(2020·淄博)红外半球摄像头通过捕捉红外
线增强夜晩监控效果。下列关于该摄像头的
说法正确的是
A.摄像头相当于一个凹透镜
B.摄像头捕捉到的红外线是红色的光
C.被监控的物体在摄像头二倍焦距以外
D.摄像头的成像特点与投影仪相同

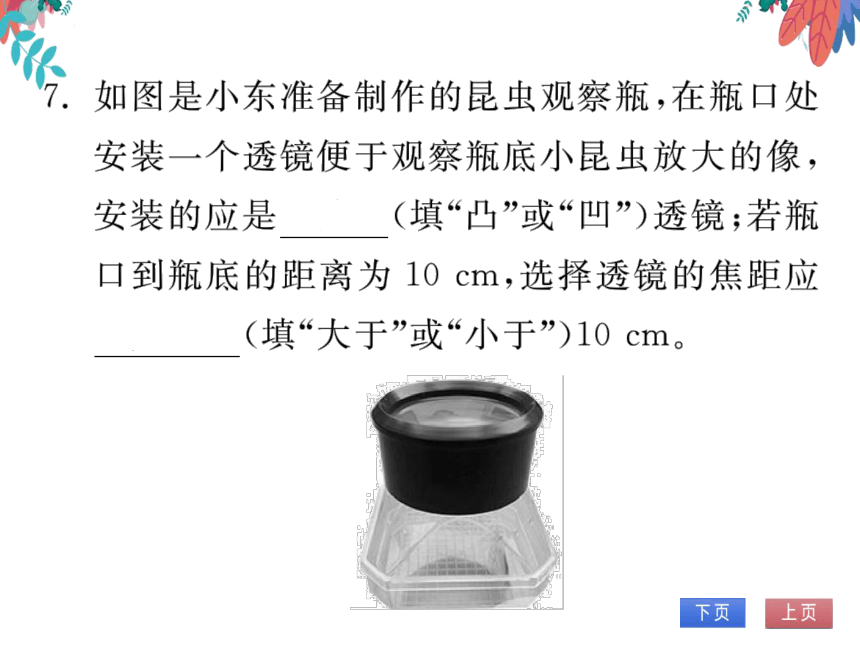

如图是小东准备制作的昆虫观察瓶,在瓶口处
安装一个透镜便于观察瓶底小昆虫放大的像,
安装的应是凸(填“凸”或“凹”)透镜;若瓶
口到瓶底的距离为10cm,选择透镜的焦距应
大于(填“大于”或“小于”)10cm
