【人教版】物理八年级上册 第1章 专题训练(二)运动图象 习题课件

(共10张PPT)
类型1st图象

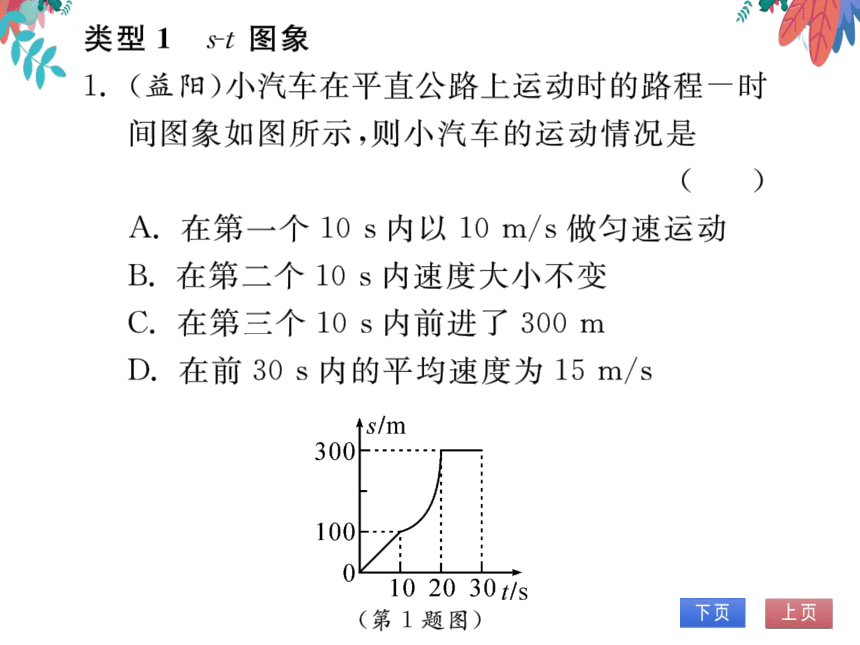

1.(益阳)小汽车在平直公路上运动时的路程一时
间图象如图所示,则小汽车的运动情况是
(A)
A.在第一个10s内以10m/s做匀速运动
B.在第二个10s内速度大小不变
C.在第三个10s内前进了300m
D.在前30s内的平均速度为15m/s
00
00
(第1题图)

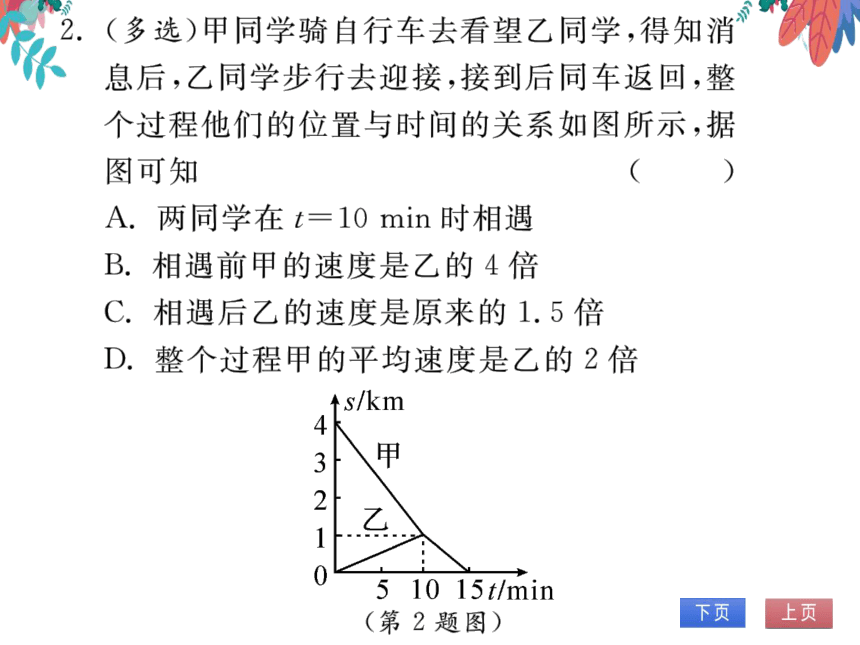

2.(多选)甲同学骑自行车去看望乙同学,得知消
息后,乙同学步行去迎接,接到后同车返回,整
个过程他们的位置与时间的关系如图所示,据
图可知
AD
A.两同学在t=10min时相遇
B.相遇前甲的速度是乙的4倍
C.相遇后乙的速度是原来的1.5倍
D.整个过程甲的平均速度是乙的2倍
(第2题图)

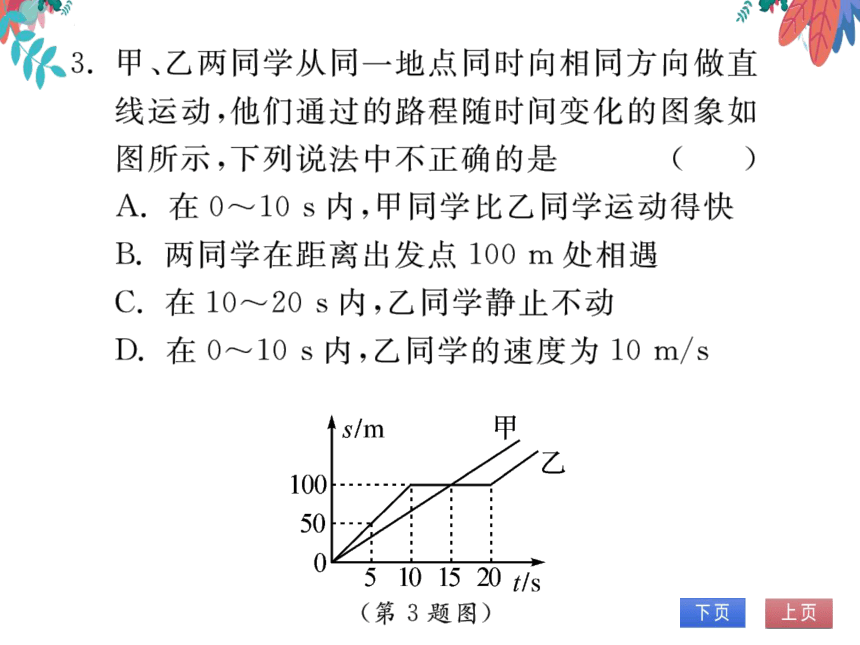

乙两同学从同一地点同时向相同方向做直
线运动,他们通过的路程随时间变化的图象如
图所示,下列说法中不正确的是
A.在0~10s内,甲同学比乙同学运动得快
B.两同学在距离出发点100m处相遇
C.在10~20s内,乙同学静止不动
D.在0~10s内,乙同学的速度为10m/s
(第3题图)
类型2t图象

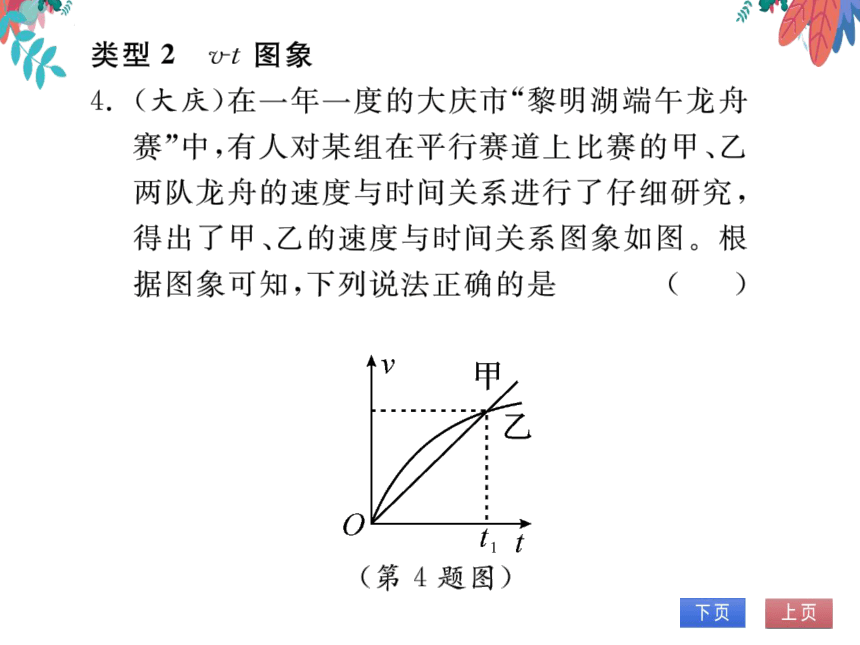

4.(大庆)在一年一度的大庆市“黎明湖端午龙舟
赛”中,有人对某组在平行赛道上比赛的甲、乙
两队龙舟的速度与时间关系进行了仔细研究
得出了甲、乙的速度与时间关系图象如图。根
据图象可知,下列说法正确的是
A.0~t1时间内两队所走距离相等
B.t1时刻甲队比乙队运动得快
(第4题图)
5.如图所示,两木块自左向右运动,现用高速摄
影机在同一底片上多次曝光,记录下木块每次
曝光时的位置。已知连续两次曝光的时间间
隔是相等的。两木块运动情况在vt图象中描
述正确的是
6.甲、乙两辆客车同时从同
地点向北做直线运动,
客车
速度与时间关系如图所
乙客车
示。某乘客感觉乙车向
南做直线运动,他是以
甲车(或甲车乘客)为参照物的,经过0.5k
甲、乙两车相距9km
类型3综合图象
7.A、B、C三个物体分别从位于同一水平直线上
的a、b
开始沿该直线运动,如图甲所
示,a、C之间的距离为80m,a、b之间的距离为
30m。其中B、C两物体同时出发,物体A向
右运动,其运动的st图象如图乙所示,物体B
做匀速直线运动,物体C运动的t图象如图
丙所示,前2s物体C通过的路程为3m,从开
始计时10s后,A、C相距67m,A、B相距
20m。则下列说法正确的是
( D
A.物体B向右运动,速度为2m/s
B.物体C向左运动,前10s的平均速度为27m/
C.开始计时20s后,A、C两物体相距57m
D.开始计时10s后,B、C两物体可能相距87m
