【人教版】物理八年级上册 第3章 专题训练(三)物态变化的图象和实验探究 习题课件

(共18张PPT)

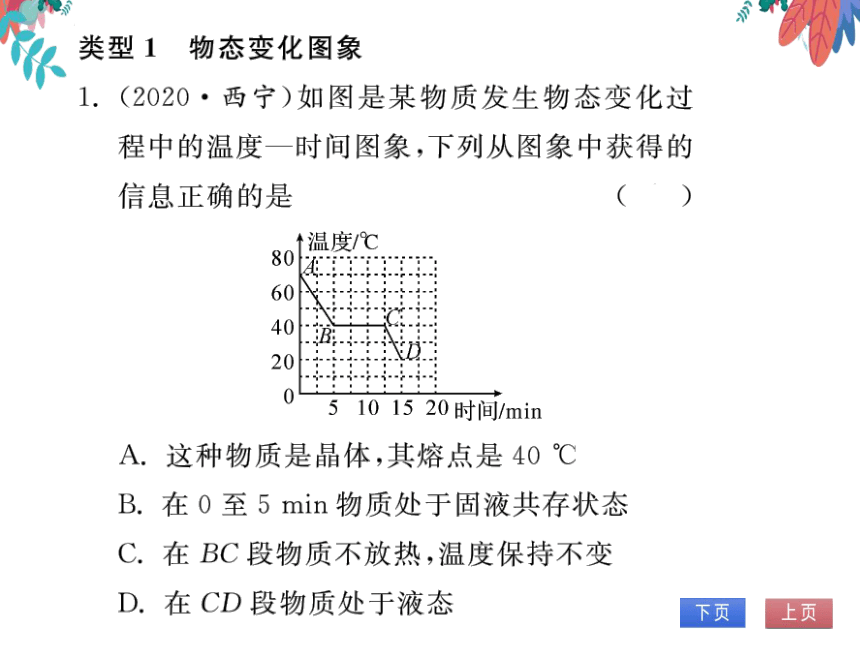

类型1物态变化图象
1.(2020·西宁)如图是某物质发生物态变化过
程中的温度一时间图象,下列从图象中获得的
信息正确的是
这种物质是晶体,其熔点是40℃
B.在0至5min物质处于固液共存状态
C.在BC段物质不放热,温度保持不变
D.在CD段物质处于液态

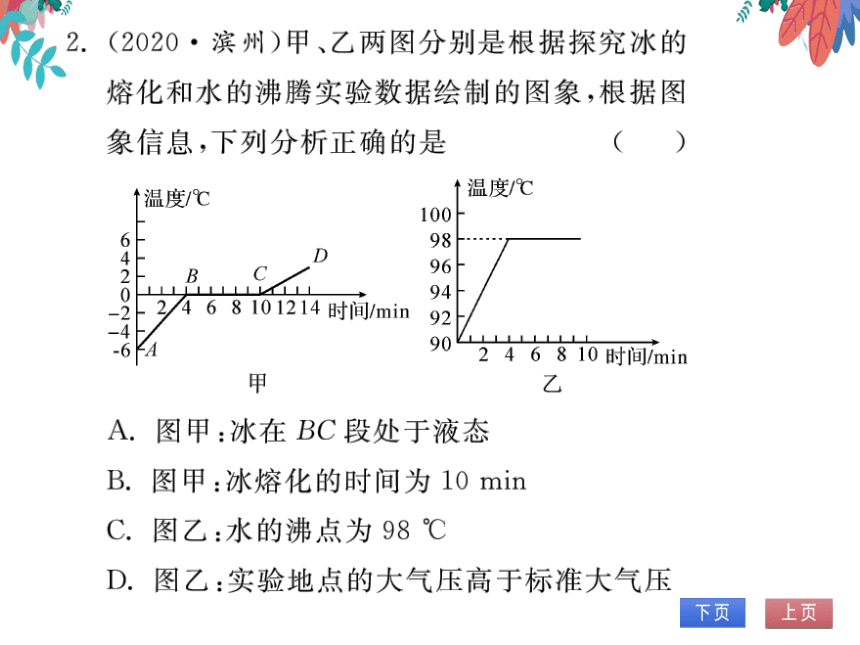

2.(2020·滨州)甲、乙两图分别是根据探究冰的
熔化和水的沸腾实验数据绘制的图象,根据图
象信息,下列分析正确的是
温度/℃
A.图甲:冰在BC段处于液态
B.图甲:冰熔化的时间为10min
C.图乙:水的沸点为98℃
D.图乙:实验地点的大气压高于标准大气压

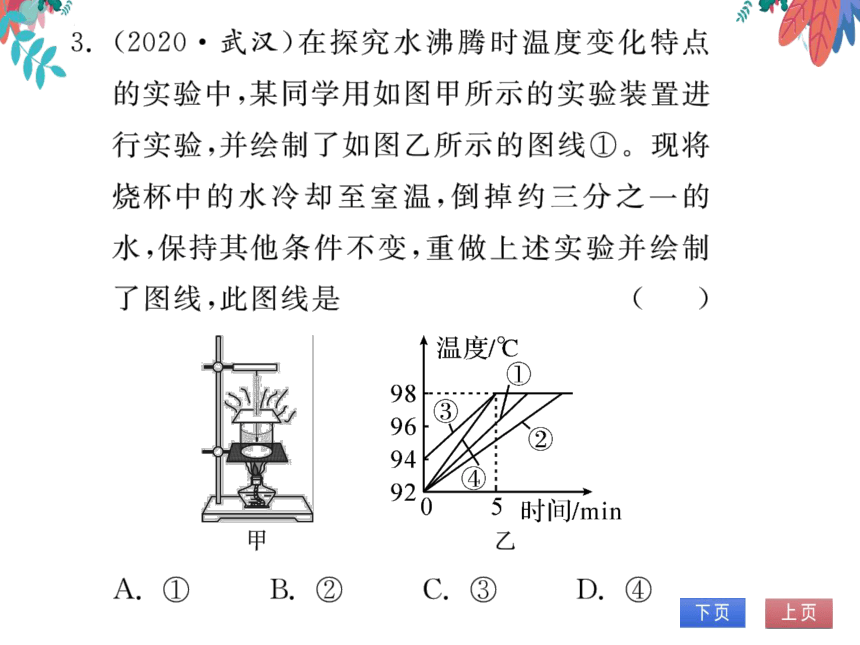

3.(2020·武汉)在探究水沸腾时温度变化特点
的实验中,某同学用如图甲所示的实验装置进
行实验,并绘制了如图乙所示的图线①。现将
烧杯中的水冷却至室温,倒掉约三分之一的
水,保持其他条件不变,重做上述实验并绘制
了图线,此图线是
甲

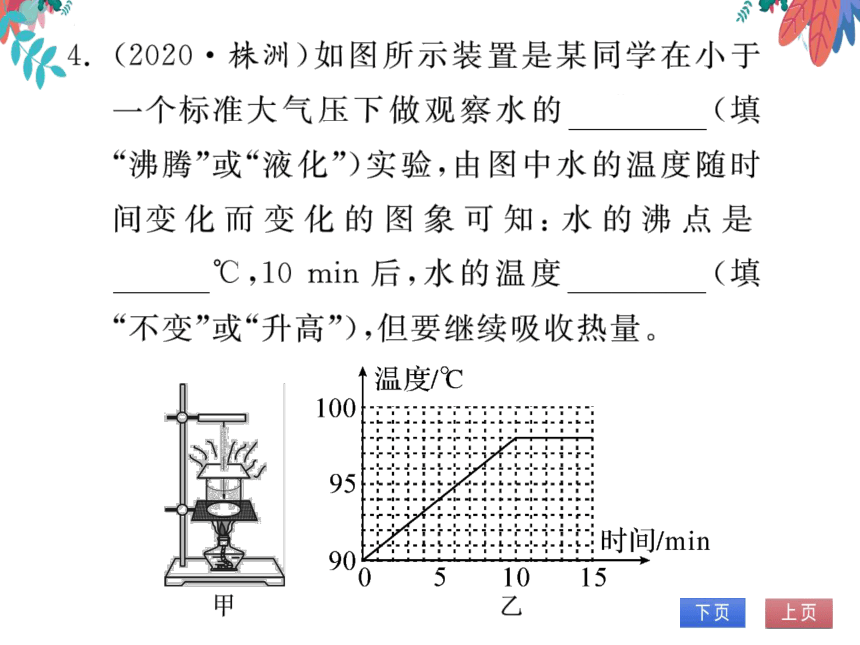

4.(2020·株洲)如图所示装置是某同学在小于
个标准大气压下做观察水的沸腾(填
沸腾”或“液化”)实验,由图中水的温度随时
间变化而变化的图象可知:水的沸点是
98℃,10min后,水的温度不变(填
“不变”或“升高”),但要继续吸收热量
度/℃
甲
类型2探究物质熔化时温度的变化规律

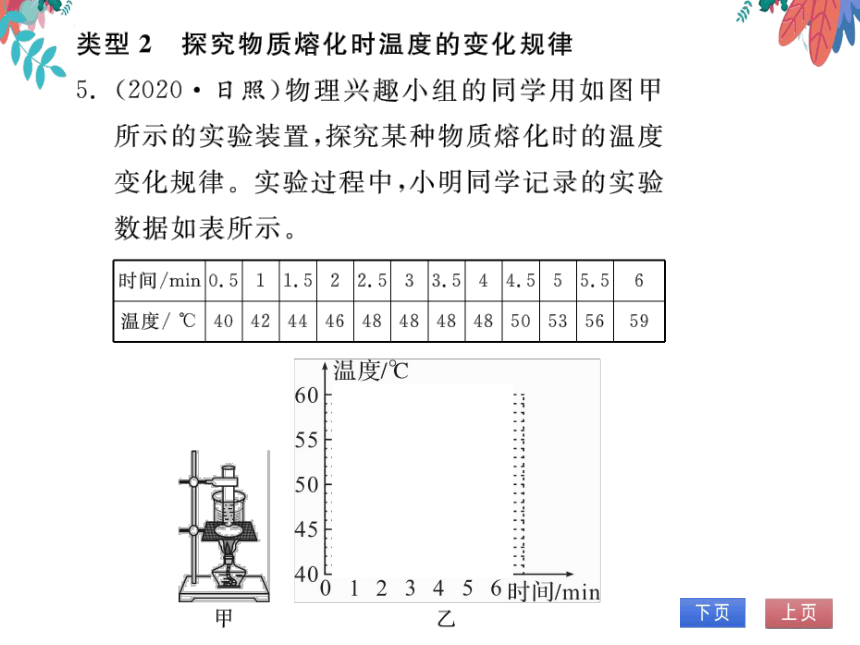

5.(2020·日照)物理兴趣小组的同学用如图甲
所示的实验裝置,探究某种物质熔化时的温度
变化规律。实验过程中,小明同学记录的实验
数据如表所示
时间/min0.5
温度/℃40424446484848485053|5659
温度℃
60
55
}-∵∵};;
50
l·le·l
",J
45
40
0123456时问/min

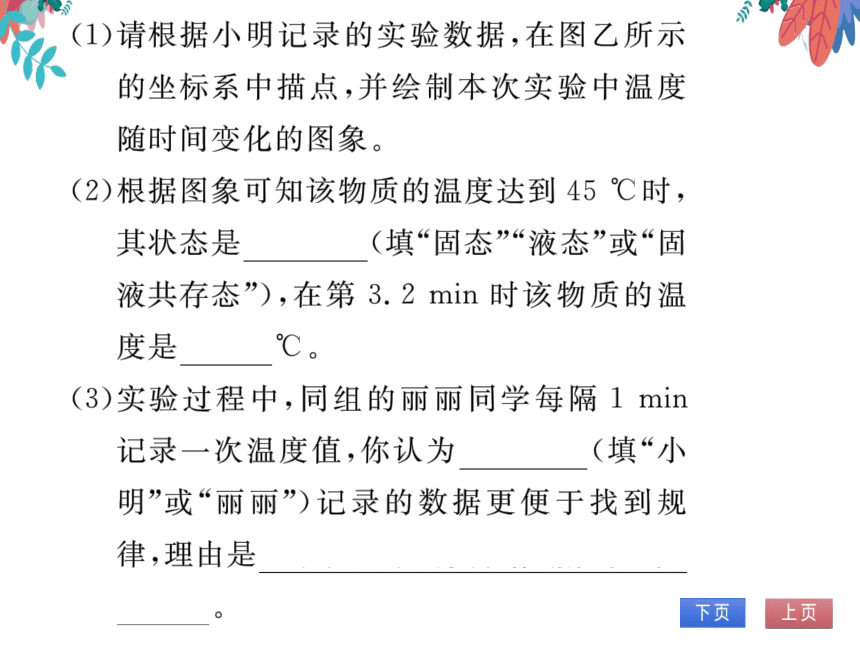

(1)请根据小明记录的实验数据,在图乙所示
的坐标系中描点,并绘制本次实验中温度
随时间变化的图象
(2)根据图象可知该物质的温度达到45℃时,
其状态是固态(填“固态”“液态”或“固
液共存态”),在第3.2min时该物质的温
度是48℃
(3)实验过程中,同组的丽丽同学每隔1min
记录一次温度值,你认为小明(填“小
明”或“丽丽”)记录的数据更便于找到规
律,理由是小明记录的实验数据更多,更
精确
类型3探究物质凝固时温度的变化规律
6.(2020·呼和浩特)实验是检验理论正确与否
的关键。欣丽同学在学习物质熔化和凝固这
部分知识的过程中,做了探究“某种物质熔点
和凝固点”的实验,得到的实验数据,如图甲和
乙所示。
3040时
甲
