【人教版】物理八年级上册 5.1 透镜 习题课件

(共21张PPT)
知识要点全练
夯臭基础
知识点1透镜
1.如图所示,现有五种光学元件,对下图的光路
图,方框中可放入的元件为
A.2或5
B.1或
C.1或3或5
D.2或3或4

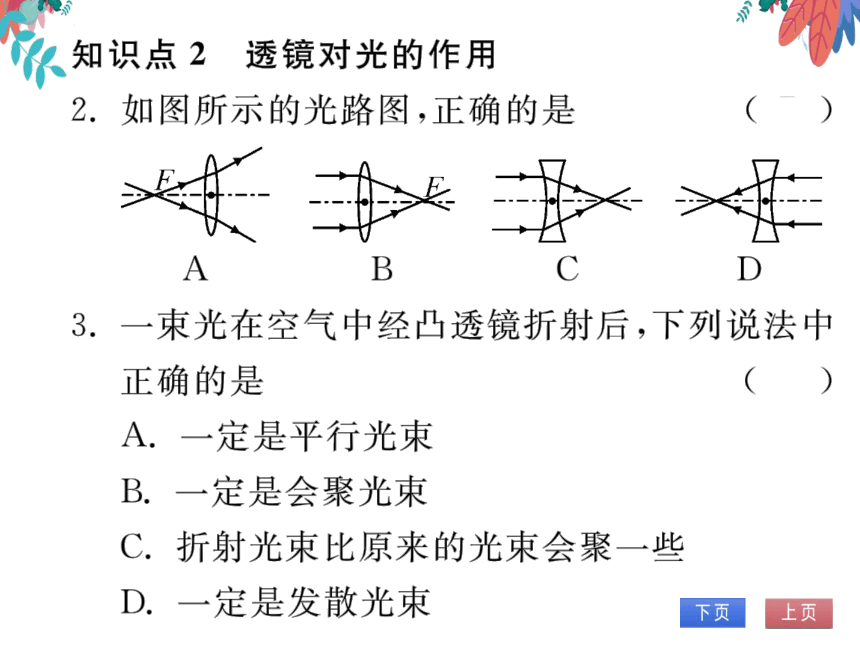

知识点2透镜对光的作用
2.如图所示的光路图,正确的是
A
3.一東光在空气中经凸透镜折射后,下列说法中
正确的是
A.一定是平行光東
B.一定是会聚光東
C.折射光束比原来的光束会聚一些
D.一定是发散光束
4.关于凸透镜对光的作用,下列说法正确的是
A.平行射向凸透镜的一束光,经折射后一定
交于凸透镜的焦点上
B.经过凸透镜会聚的光线一定交于一点
C.凸透镜只能使平行于主轴的光线会聚
D.过凸透镜光心的光线,一定不改变传播
方向
5.如果把一个玻璃球分割成五块,其截面如图所
示,再将这五块玻璃a、b、c、d、e分别放在太阳
光下,那么能使光线发散的是
B. b
(第5题图)
6.把一副眼镜放在太阳光下,在地面上看到如图
所示的情形,该眼镜是凹透镜,对光有
发散作用。
(第6题图)

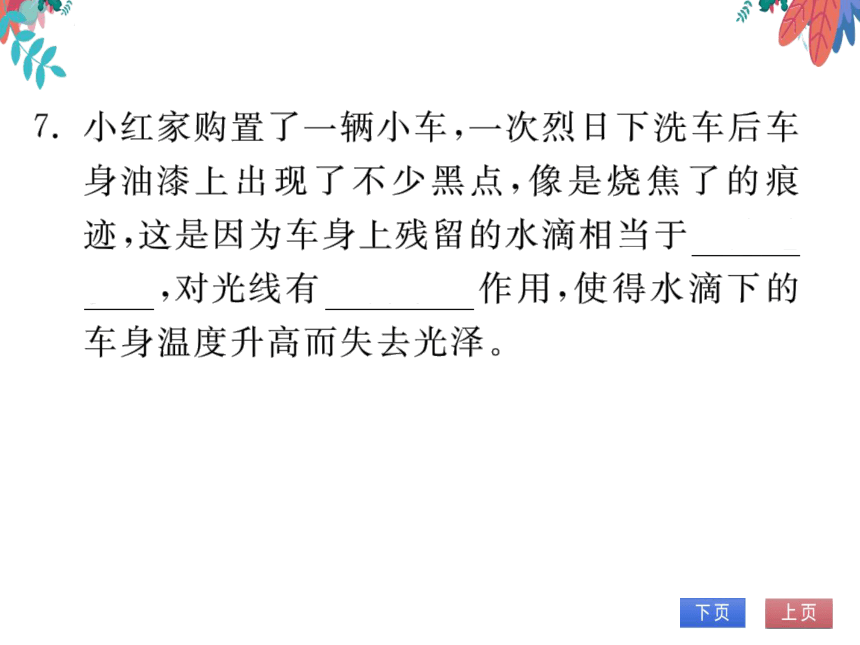

7.小红家购置了一辆小车,一次烈日下洗车后车
身油漆上出现了不少黑点,像是烧焦了的痕
迹,这是因为车身上残留的水滴相当于凸透
镜,对光线有会聚作用,使得水滴下的
车身温度升高而失去光泽。
8.如图画出了光通过透镜前后的方向,在图中的
虚线框画出适当类型的透镜
(1)
(2)
(3)
(4)
知识点3焦点和焦距
9.关于凸透镜和凹透镜,下列说法正确的是(D)
A.凸透镜只有一个焦点
B.凹透镜有两个实焦点
C.光线通过凸透镜后一定会会聚在焦点上
D.凹透镜对光线有发散作用
10.关于透镜,下列说法正确的是
A.凸透镜对光线有会聚作用,通过凸透镜的
光线一定会聚到一点
B.不论是凸透镜还是凹透镜,经过透镜光心
的光线方向都不变
C.放在凹透镜焦点上的点光源,它发出的光
线经透镜折射后光线平行于主光轴
D.凸透镜有两个虚焦点,凹透镜有两个实
焦点
11.如图所示,小明手持凸透
镜正对着太阳,下面放
太阳光
张白纸,调节透镜到白纸
的距离,会在白纸上得到
最小最亮的光斑,在该光斑处能将火柴点燃,
则该光斑所处的位置就是透镜的焦点,
该光斑到透镜中心的距离叫做焦距
过光心的光不改变方向
规律方法全练
提升能力
1.放在凸透镜主光轴上焦点以内的点光源S发
出的光,通过凸透镜后的光路如图所示,则下
列说法正确的是
A.凸透镜可以对光线起发散作用
B.凸透镜只对平行于主光轴的光线起会聚
作用
C.通过凸透镜后的光线是发散的,因为凸透
镜对光线起发散作用
D.通过凸透镜后的光线发散程度比原来小,
仍然是会聚的一种表现
