【人教版】物理八年级上册 第4章 专题训练(四)光路作图 习题课件

(共12张PPT)
类型1利用光的直线传播作图
1.如图所示,竖直屏上开有一个孔,屏左边有
个物体AB,请在屏右边用斜线标出能完整看
到AB的区域
2.如图所示,月球运行到太阳和地球之间会发生
日食,地球上某一区域会看不到A点发出的
太阳光。根据光沿直线传播的原理,画出产生
这一现象的光路图
月球
太阳
地球

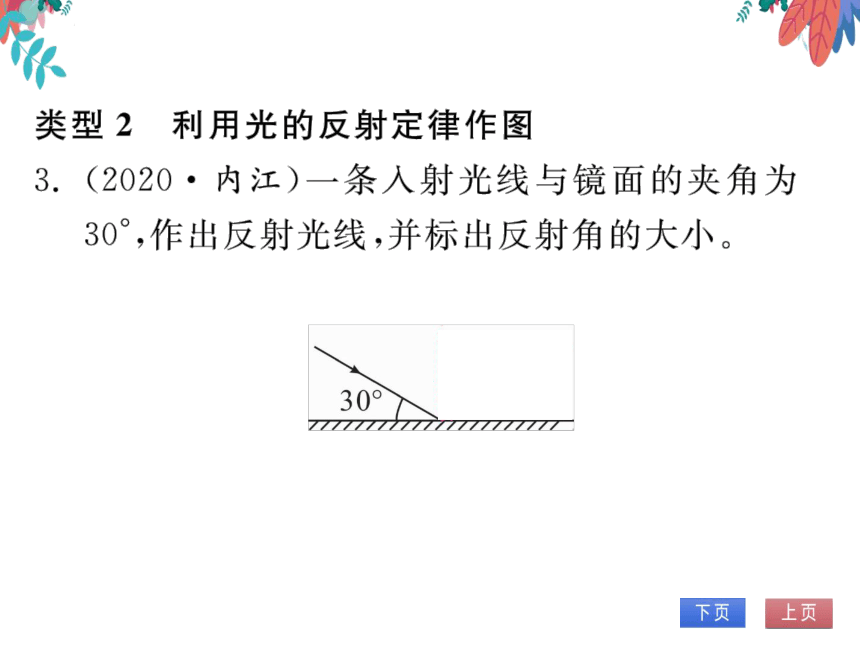

类型2利用光的反射定律作图
(2020·内江)一条入射光线与镜面的夹角为
30°,作出反射光线,并标出反射角的大小
:60°
30°
4.(2020·常州)如图所示,AB、CD是点光源S发
出的光,经平面镜MN反射后的两条反射光线,
请在图中作出点光源S(保留作图痕迹)
B
D
B
/D
或
M
ZTTN M7777%以
N
5.(2020·恩施)有一工作间,人在B处要想看到
外间A处的花盆,需要在某处安装一块平面
镜。请把平面镜C画到合适的位置,并完成由
B看到A的光路(只需在图中画出一条光的完
整路径)
A
B
类型3利用平面镜成像的特点作图
6.(云南)请在图中画出三角形ABC在平面镜
MN中所成的像
O
C
B
N
(第6题图)
(第7题图)
7.(2020·滨州)如图所示,S为发光点,请在图
中画出发光点S在平面镜MN中所成像S的
位置,并画出由S点发出,经平面镜反射后通
过P点的光线。
8.(2020·河南)检查视力时,为节省空间,常让
被测者背对视力表观察对面墙壁上平面镜M
中视力表的像,请在图中作出被测者通过平面
镜M看到视力表上A点的光路图
视卩A
力表
A
类型4利用光的折射特点作图
9.(2020·聊城)一束光从水斜射入空气中,其折
射光线如图所示,请在图中作出此光线的入射
光线(注意标出法线)
空气
10.(大连)如图所示,一東光从玻璃斜射入空气
中,请画出折射光线并标出折射角y
空气
玻璃
激光
(第10题图)
第11题图)
11.(2020·成都)如图所示,请画出激光束从
棱镜折射入空气时,法线的位置和折射光线
的大致位置
