【人教版】物理八年级上册 第4章 专题训练(五)光学探究实验 习题课件

(共18张PPT)

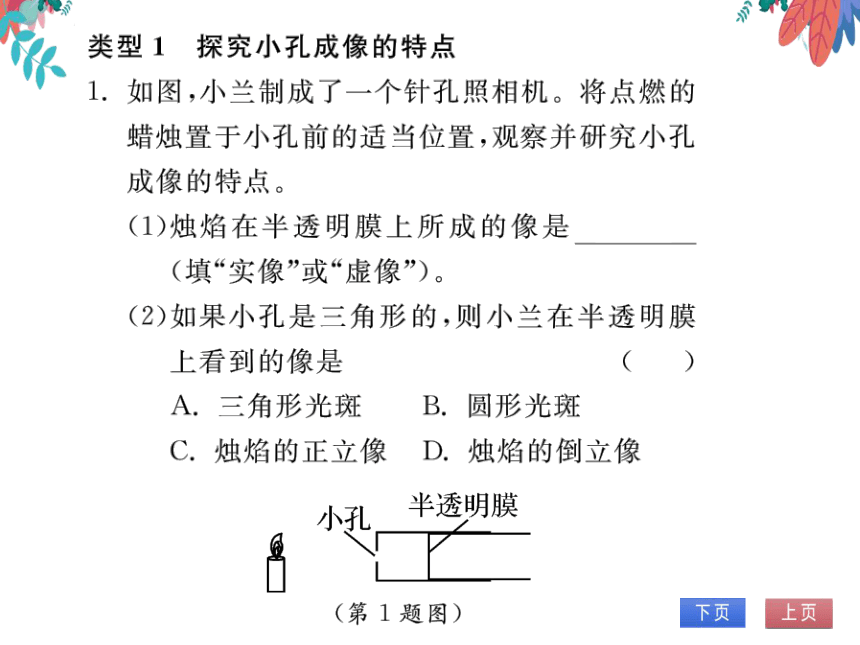

类型1探究小孔成像的特点
1.如图,小兰制成了一个针孔照相机。将点燃的
蜡烛置于小孔前的适当位置,观察并研究小孔
成像的特点
(1)烛焰在半透明膜上所成的像是实像
(填“实像”或“虚像”)
(2)如果小孔是三角形的,则小兰在半透明膜
上看到的像是
A.三角形光斑B.圆形光斑
C.烛焰的正立像D.烛焰的倒立像
半透明膜
(第1题图)

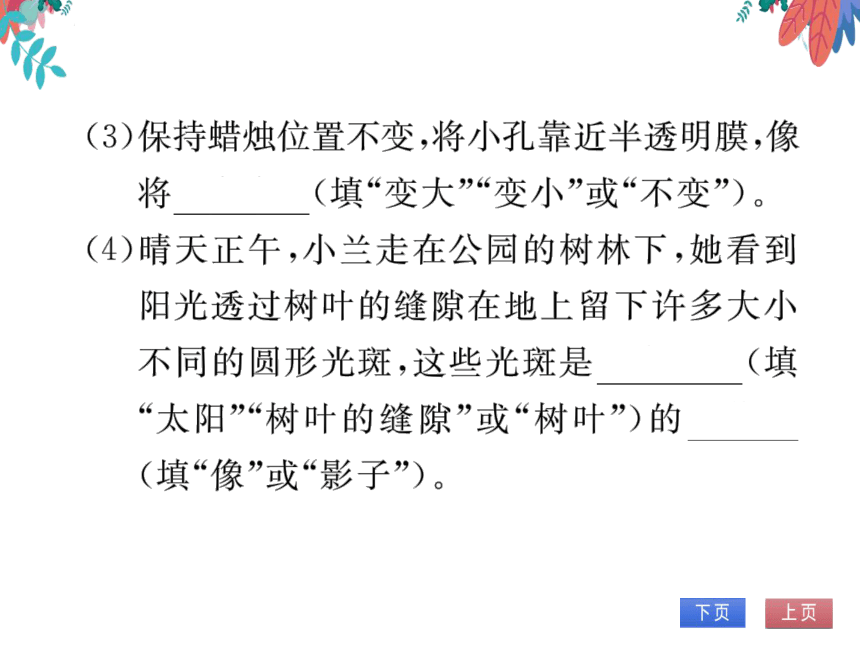

(3保持蜡烛位置不变,将小孔靠近半透明膜,像
将变小(填“变大”“变小”或“不变”)
(4)晴天正午,小兰走在公园的树林下,她看到
阳光透过树叶的缝隙在地上留下许多大小
不同的圆形光斑,这些光斑是太阳(填
太阳”树叶的缝隙”或“树叶”)的像
(填“像”或“影子”)

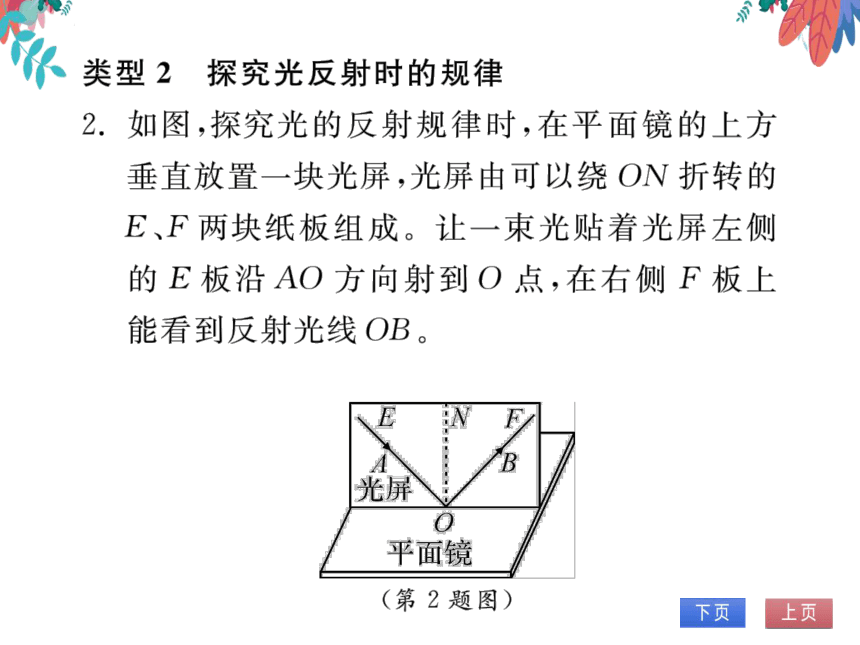

类型2探究光反射时的规律
2.如图,探究光的反射规律时,在平面镜的上方
垂直放置一块光屏,光屏由可以绕ON折转的
E、F两块纸板组成。让一束光贴着光屏左侧
的E板沿AO方向射到O点,在右侧F板上
能看到反射光线OB
(1)改变光束的入射方向,使入射角减小,这
时反射角也减小;使入射角增大,反射角
也增大,这说明在光的反射现象中,反射
角等于入射角
E
B
光屏
平面镜
(第2题图)
(2)如果让光线逆着OB的方向射向镜面,会
发现反射光线沿着OA方向射出,这表明:
光路具有可逆性
(3)若将F板向后折转一定的角度,则在F板
上不能(填“能”或“不能”)看到反射
光,此时反射光线和入射光线在(填
“在”或“不在”)同一平面内。

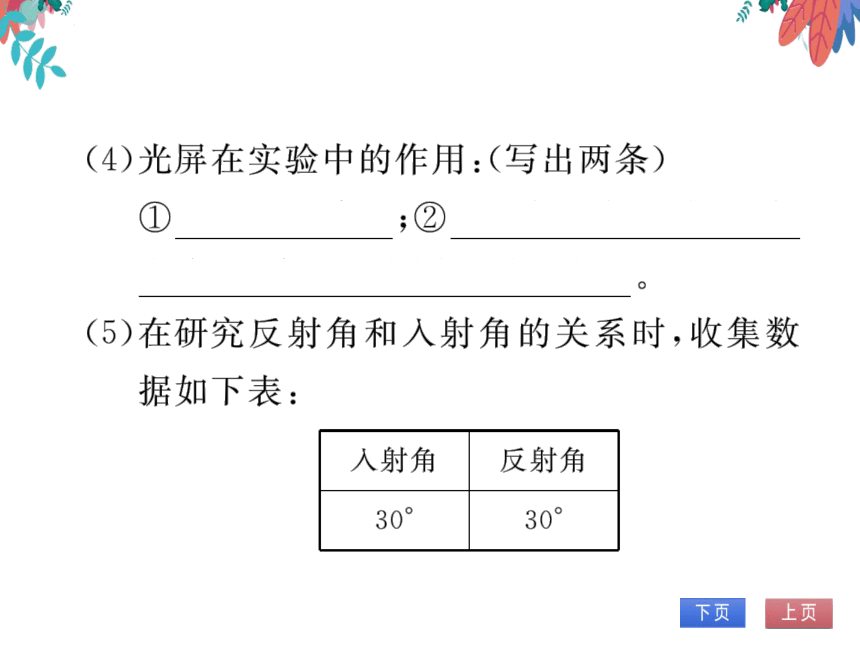

(4)光屏在实验中的作用:(写出两条)
①显示光路;②判断反射光线、入射
光线、法线是否在同一平面内
(5)在研究反射角和入射角的关系时,收集数
据如下表:
入射角反射角
30°
30°

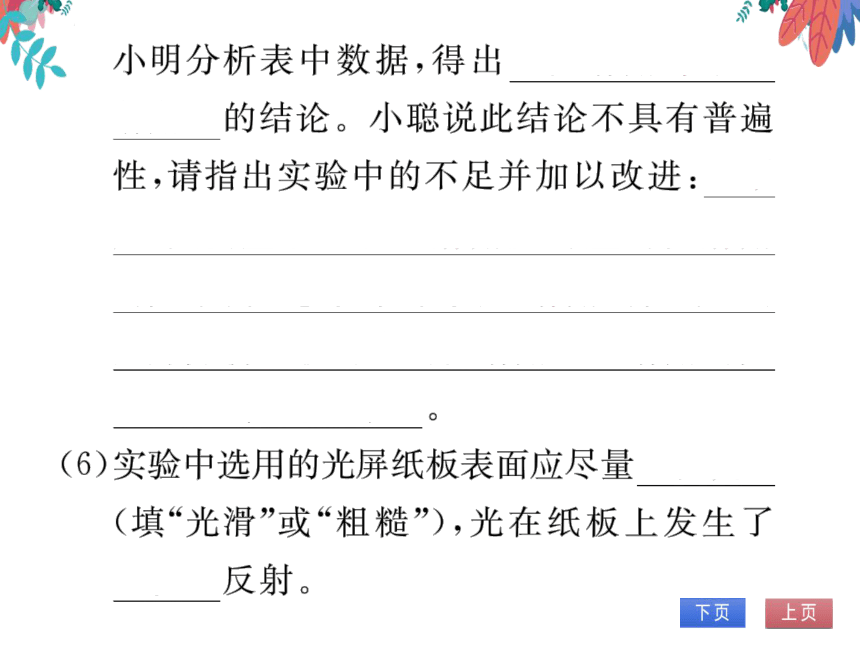

小明分析表中数据,得出反射角等于入
射角的结论。小聪说此结论不具有普遍
性,请指出实验中的不足并加以改进:不
足:只测量了一组入射角及对应的反射角
的大小;改进:多次改变入射角的大小,
量并分析比较对应的反射角和入射角的大
小,得出普遍规律
(6)实验中选用的光屏纸板表面应尽量粗糙
(填“光滑”或“粗糙”),光在纸板上发生了
漫反射
类型3探究平面镜成像的特点
3.(2020·安顺)在探玻璃板
物块的像
究“平面镜成像特
点”的实验中,器材方格
如下:方格纸、带支架的玻璃板、光屏、两个完
全相同的物块。方格纸铺于水平桌面。请回
答下列问题:
(1)如图所示,以方格纸的某条线段来确定
玻璃板底边所在的位置,再将其垂直
于方格纸放置。当物块放在玻璃板前,能
观察到物块的像,这是光在玻璃表面
反射形成的
