【人教版】物理八年级上册 第5章 专题训练(七)凸透镜成像的动态分析及实验探究 习题课件

(共20张PPT)
类型1凸透镜成像的动态分析

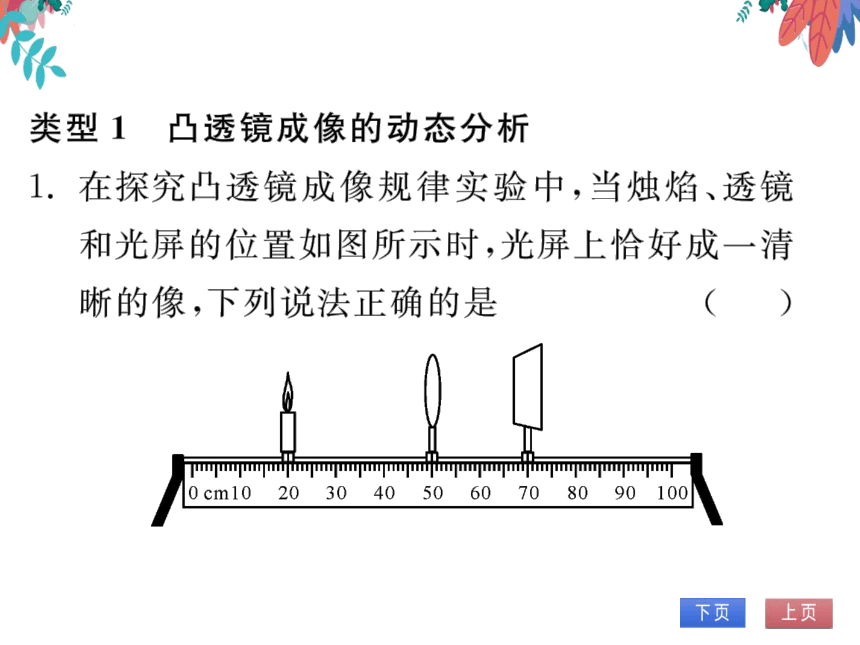

1.在探究凸透镜成像规律实验中,当烛焰、透镜
和光屏的位置如图所示时,光屏上恰好成一清
晰的像,下列说法正确的是
(B)

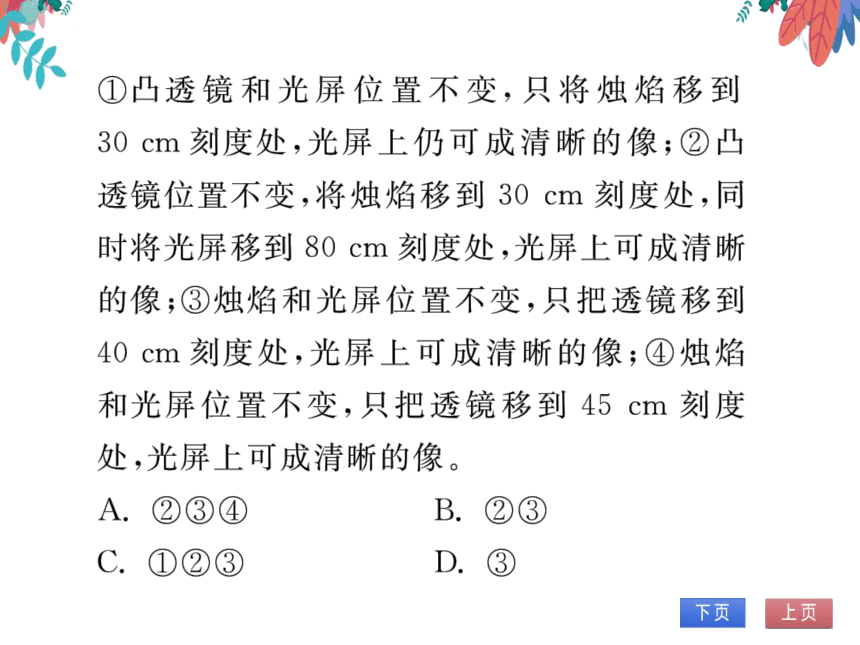

①凸透镜和光屏位置不变,只将烛焰移到
30cm刻度处,光屏上仍可成清晰的像;②凸
透镜位置不变,将烛焰移到30cm刻度处,同
时将光屏移到80cm刻度处,光屏上可成清晰
的像;③烛焰和光屏位置不变,只把透镜移到
40cm刻度处,光屏上可成清晰的像;④烛焰
和光屏位置不变,只把透镜移到45cm刻度
处,光屏上可成清晰的像
A.②③④
B.②③
C.①②③
D.③

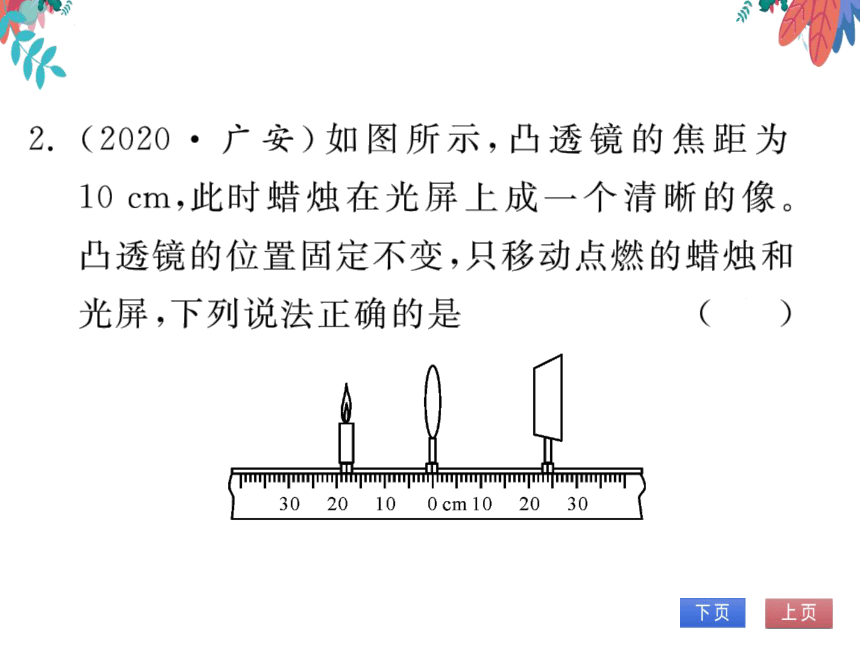

2.(2020·广安)如图所示,凸透镜的焦距为
10cm,此时蜡烛在光屏上成一个清晰的像
凸透镜的位置固定不变,只移动点燃的蜡烛和
光屏,下列说法正确的是

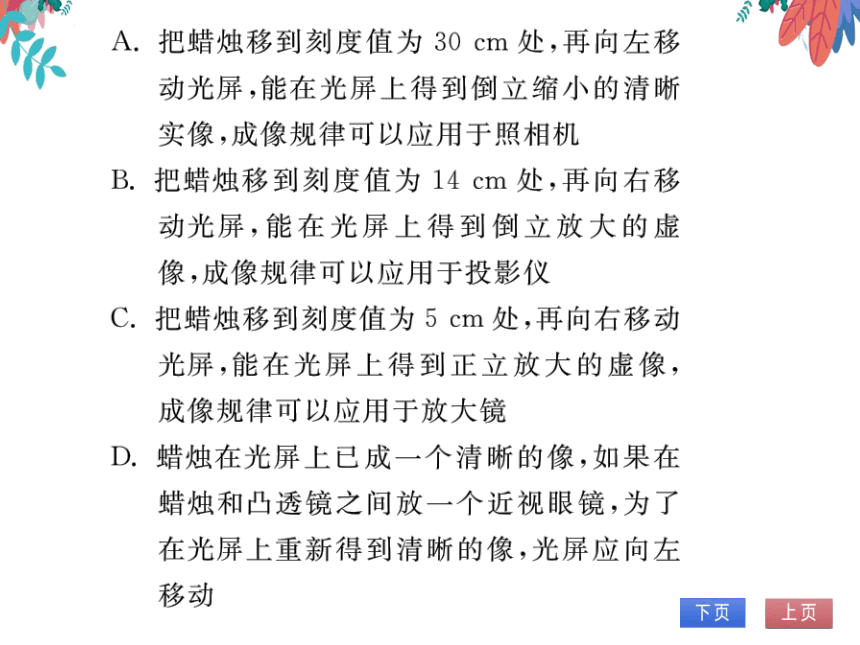

A.把蜡烛移到刻度值为30cm处,再向左移
动光屏,能在光屏上得到倒立缩小的清晰
实像,成像规律可以应用于照相机
B.把蜡烛移到刻度值为14cm处,再向右移
动光屏,能在光屏上得到倒立放大的虚
像,成像规律可以应用于投影仪
C.把蜡烛移到刻度值为5cm处,再向右移动
光屏,能在光屏上得到正立放大的虚像,
成像规律可以应用于放大镜
D.蜡烛在光屏上已成一个清晰的像,如果在
蜡烛和凸透镜之间放一个近视眼镜,为了
在光屏上重新得到清晰的像,光屏应向左
移动

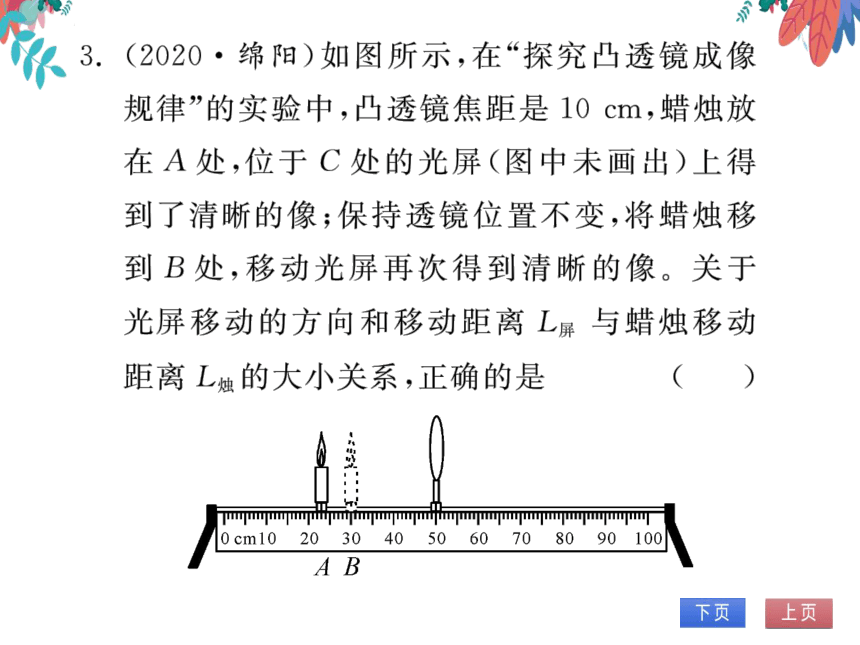

3.(2020·绵阳)如图所示,在“探究凸透镜成像
规律”的实验中,凸透镜焦距是10cm,蜡烛放
在A处,位于C处的光屏(图中未画出)上得
到了清晰的像;保持透镜位置不变,将蜡烛移
到B处,移动光屏再次得到清晰的像。关于
光屏移动的方向和移动距离L屏与蜡烛移动
距离L灿的大小关系,正确的是

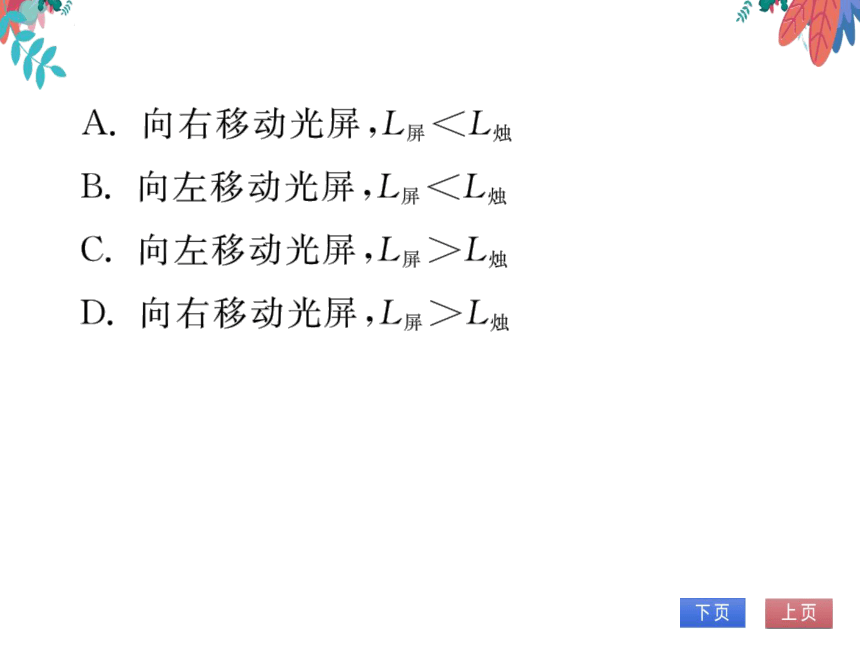

A.向右移动光屏,L屏B.向左移动光屏,屏C.向左移动光屏,L屏>L烛
D.向右移动光屏,L屏>L烛

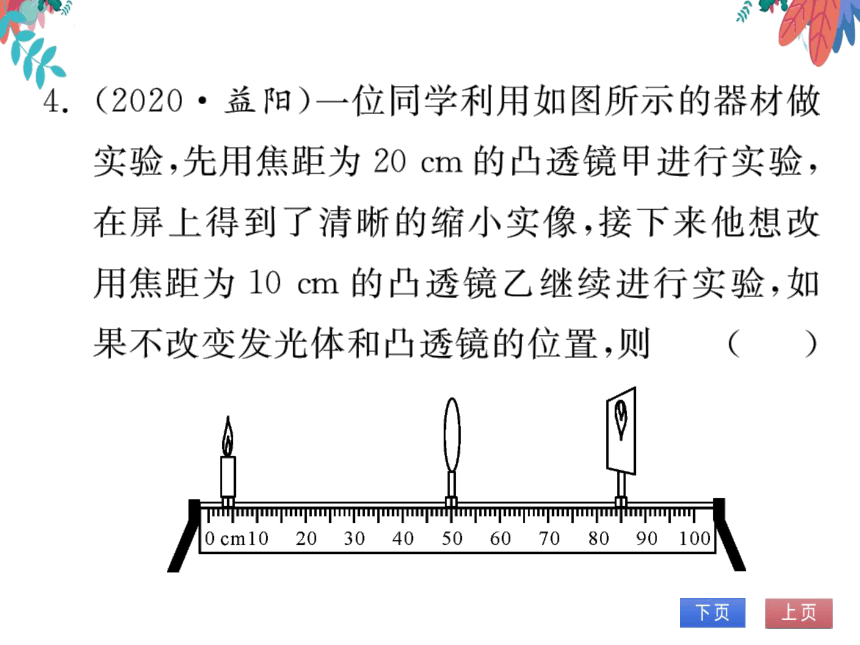

4.(2020·益阳)一位同学利用如图所示的器材做
实验,先用焦距为20cm的凸透镜甲进行实验,
在屏上得到了清晰的缩小实像,接下来他想改
用焦距为10cm的凸透镜乙继续进行实验,如
果不改变发光体和凸透镜的位置,则

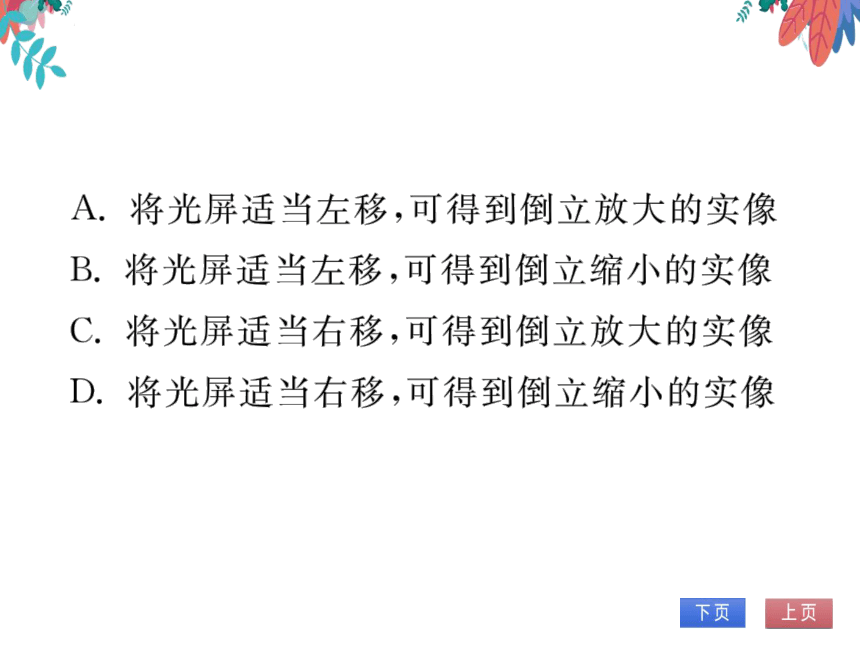

A.将光屏适当左移,可得到倒立放大的实像
B.将光屏适当左移,可得到倒立缩小的实像
C.将光屏适当右移,可得到倒立放大的实像
D.将光屏适当右移,可得到倒立缩小的实像
5.(2020·广东)如图所示,点燃的蜡烛及焦距为
15cm的凸透镜固定在光具座上,要在光屏上
承接到烛焰倒立(填“正立”或“倒立”)、放
大的清晰实像,需将光屏向右(填“左”或
“右”)移动;一段时间后,蜡烛变短了,烛焰在光
屏上成的像会向上(填“上”或“下”)移
