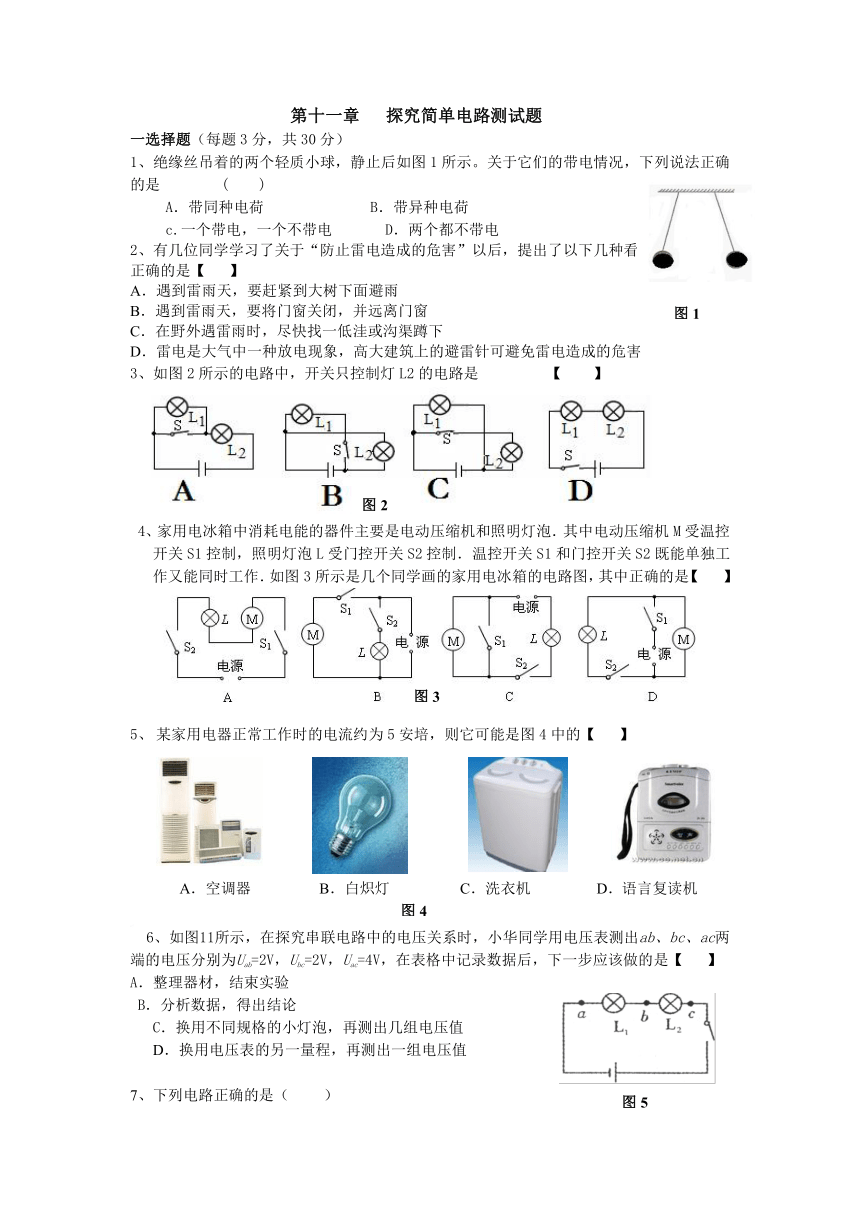

第十一章 探究简单电路测试题

第十一章 探究简单电路测试题
一选择题（每题3分，共30分）
1、绝缘丝吊着的两个轻质小球，静止后如图1所示。关于它们的带电情况，下列说法正确的是 ( )
A．带同种电荷 B．带异种电荷
c.一个带电，一个不带电 D．两个都不带电
2、有几位同学学习了关于“防止雷电造成的危害”以后，提出了以下几种看法，你认为不正确的是【 】
A．遇到雷雨天，要赶紧到大树下面避雨
B．遇到雷雨天，要将门窗关闭，并远离门窗
C．在野外遇雷雨时，尽快找一低洼或沟渠蹲下
D．雷电是大气中一种放电现象，高大建筑上的避雷针可避免雷电造成的危害
3、如图2所示的电路中，开关只控制灯L2的电路是 【 】
4、家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图3所示是几个同学画的家用电冰箱的电路图，其中正确的是【 】
某家用电器正常工作时的电流约为5安培，则它可能是图4中的【 】
6、如图11所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是【 】
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值

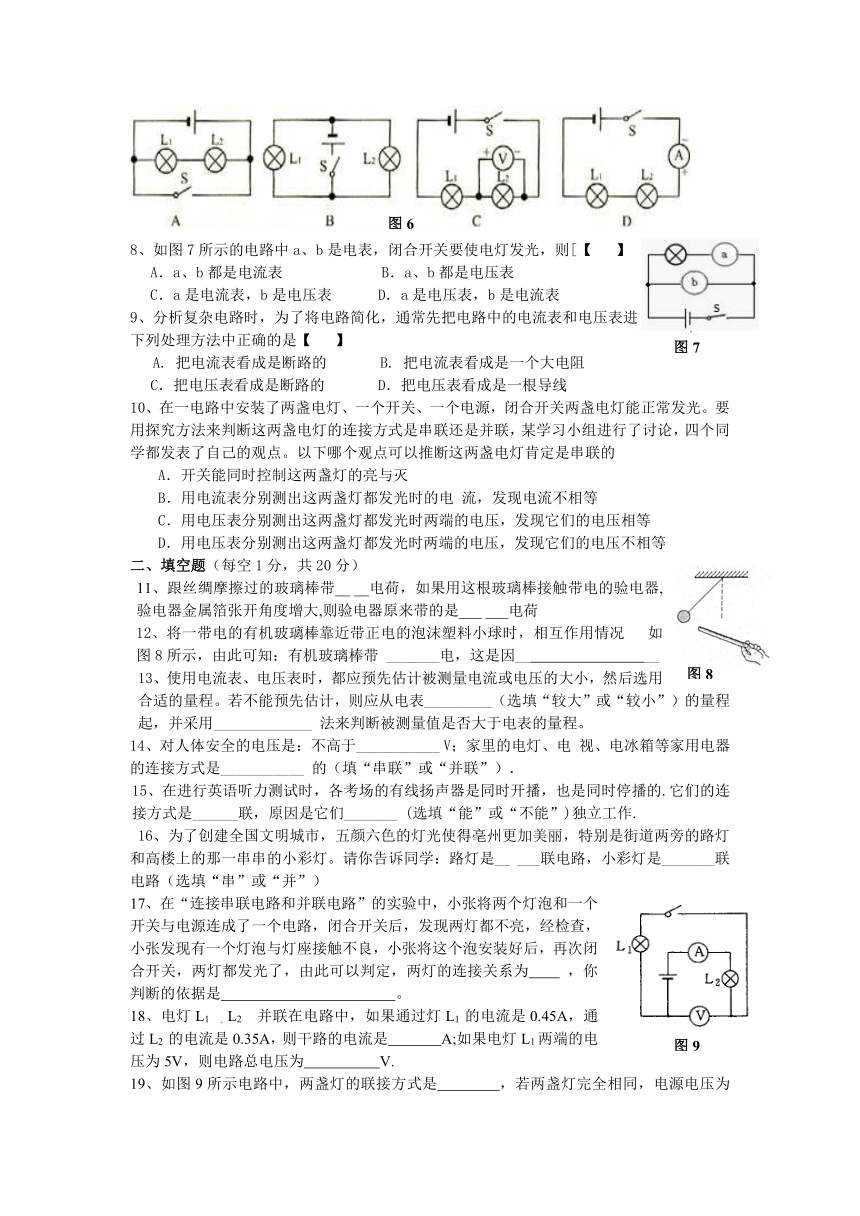

7、下列电路正确的是（ ）
8、如图7所示的电路中a、b是电表，闭合开关要使电灯发光，则[【 】
A．a、b都是电流表 B．a、b都是电压表
C．a是电流表，b是电压表 D．a是电压表，b是电流表
9、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。下列处理方法中正确的是【 】
A. 把电流表看成是断路的 B. 把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
10、在一电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。以下哪个观点可以推断这两盏电灯肯定是串联的
A．开关能同时控制这两盏灯的亮与灭
B．用电流表分别测出这两盏灯都发光时的电 流，发现电流不相等
C．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等
D．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等
二、填空题（每空1分，共20分）
11、跟丝绸摩擦过的玻璃棒带__ __电荷，如果用这根玻璃棒接触带电的验电器,验电器金属箔张开角度增大,则验电器原来带的是___ ___电荷
12、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况 如图8所示，由此可知：有机玻璃棒带 _______电，这是因__ __
13、使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表_________（选填“较大”或“较小”）的量程起，并采用_____________ 法来判断被测量值是否大于电表的量程。
14、对人体安全的电压是：不高于___________ V；家里的电灯、电 视、电冰箱等家用电器的连接方式是___________ 的（填“串联”或“并联”）．
15、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_______ (选填“能”或“不能”)独立工作.
16、为了创建全国文明城市，五颜六色的灯光使得亳州更加美丽，特别是街道两旁的路灯和高楼上的那一串串的小彩灯。请你告诉同学：路灯是__ ___联电路，小彩灯是_______联电路（选填“串”或“并”）
17、在“连接串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为 ，你判断的依据是 。
18、电灯L1 、L2 并联在电路中，如果通过灯L1 的电流是0.45A，通过L2 的电流是0.35A，则干路的电流是 A;如果电灯L1两端的电压为5V，则电路总电压为 V.

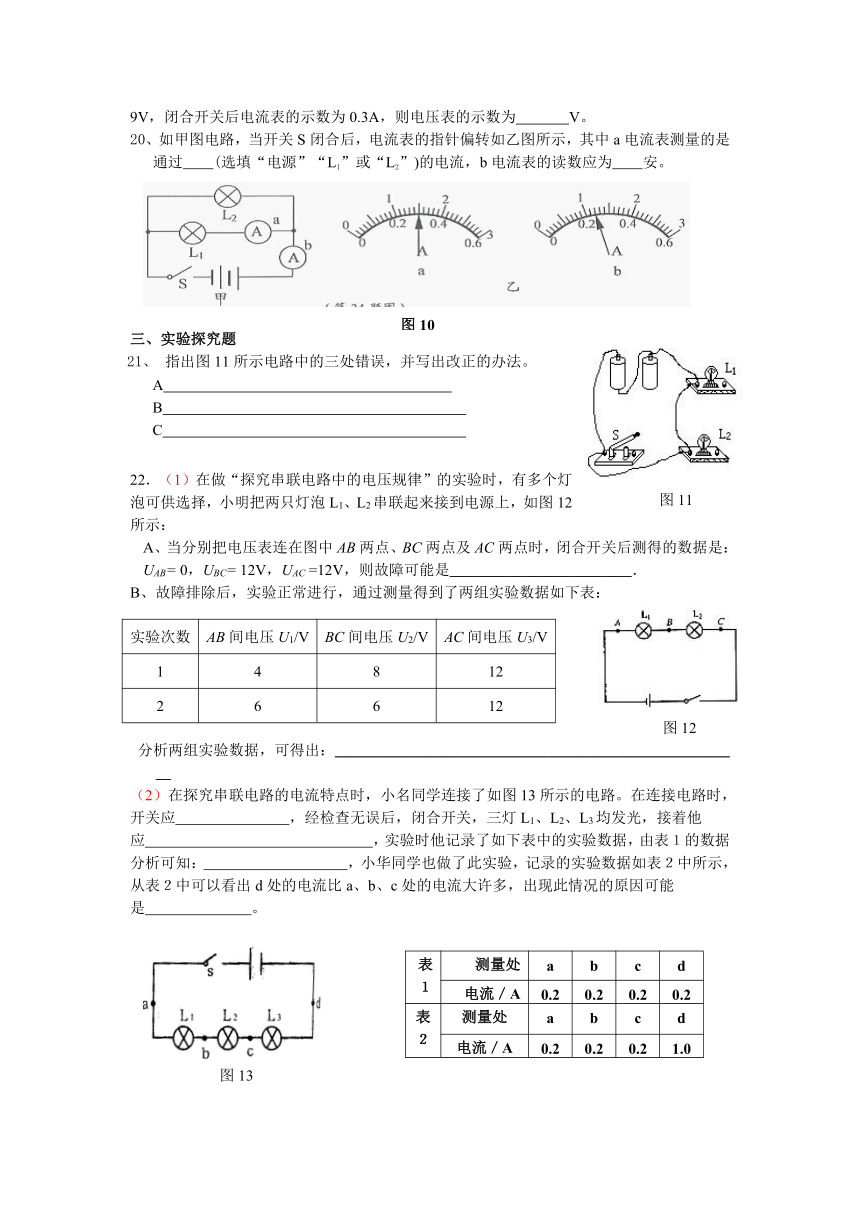

19、如图9所示电路中，两盏灯的联接方式是 ，若两盏灯完全相同，电源电压为9V，闭合开关后电流表的示数为0.3A，则电压表的示数为 V。
20、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过 (选填“电源”“L1”或“L2”)的电流，b电流表的读数应为 安。
三、实验探究题
21、 指出图11所示电路中的三处错误，并写出改正的办法。
A
B
C
22．（1）在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图12所示：
A、当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB= 0，UBC= 12V，UAC =12V，则故障可能是＿＿＿＿＿＿＿＿＿＿＿＿．
B、故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：
实验次数 AB间电压U1/V BC间电压U2/V AC间电压U3/V
1 4 8 12
2 6 6 12
分析两组实验数据，可得出：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
（2）在探究串联电路的电流特点时，小名同学连接了如图13所示的电路。在连接电路时，开关应 ，经检查无误后，闭合开关，三灯L1、L2、L3均发光，接着他应　　　　 ，实验时他记录了如下表中的实验数据，由表１的数据分析可知：　　　 　　　　，小华同学也做了此实验，记录的实验数据如表２中所示，从表２中可以看出d处的电流比a、b、c处的电流大许多，出现此情况的原因可能是　　 。
四、计算题。
23．某同学照图14所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A1的示数是0.5A，经过L2的电流是另一条支路中的两倍。求：
（1）L2中的电流是多少安培？
（2）干路中电流表的读数是多少？
（3）两表的量程分别应取多大的量程。
（4）在图中标出两表的正负接线柱。
24．根据图15所示电路，回答下列问题。
（1）电压表V1和V2分别测量的是哪些电灯或哪个电灯的电压？
（2）若V1的读数为2.0V，V2的读数是5V则L2两瑞的电压是多少伏？
（3）在图中标出两个电压表的正、负接线柱。
（4）图中两电压表的量程是否相同？为什么？
答案
第十一章 探究简单电路测试题
一、选择题（每题3分，共30分）
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D B A C C A D D
11、 L2 L1和L2 并联 12、L2；干路
13、正 同种 电荷相互 排斥 ．
14、较大 试触 15、36 并联
16、电压 电流
17、并联 独立
18、摩擦起电使扇叶带了电
19、并 串 20、L1 1.2
21、并联 不亮
22(1)如答案图所示
(2)先选用0～15V量程试测，如果示数小于3V，再改用0～3V量程测量
(3)断路 用小灯泡或定值电阻或滑动变阻器与L1并联(或替换L1)，如果L2发光，则L2正常；若L2不发光，则L2短路
(4)换用不同规格的器材(灯泡、电源)或加滑动变阻器，多次测量
23、（1）断开 （2）没有单位 （3）方法一（4）各支路的电流之和24、灯L2；干路中。
21、A、电源短路，B、两个灯炮没有接入电路，C、开关不能控制电流通断，
22、（1）A \L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）
B\串联电路中，总电压等于各部分电路的电压之和
(2)断开，分别在a、b、c、d处接入电流表测量该处电流，串联电路中各处电流相等，读错量程，应读0-0.6A量程的刻度，而他读0-3A量程的刻度
23、（1）1A （2）1.5A A1表取0～0.6A （3） A2表取0～3A的量程 （4） 略
24. （1）V1测量L1两瑞电压，V2测量L1、L2两瑞电压之和。（2）3V（3） 略（4）不相同
图1
图2
图3
A．空调器 B．白炽灯 C．洗衣机 D．语言复读机
图4
图5
图6
图7
图8
图9
图10
图11
图12
图13
表１ 测量处 a b c d
电流／A 0.2 0.2 0.2 0.2
表２ 测量处 a b c d
电流／A 0.2 0.2 0.2 1.0
图14
图15
