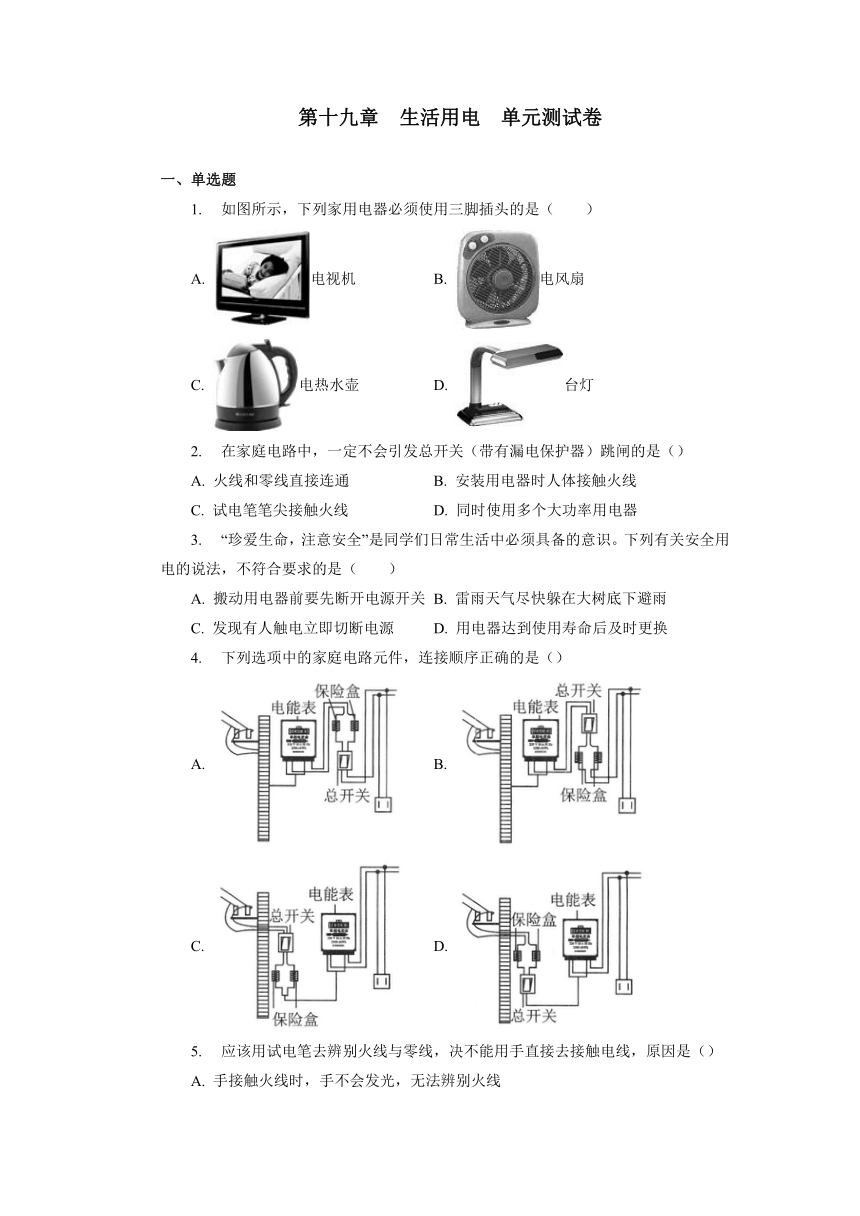

第十九章 生活用电 单元测试卷
一、单选题
如图所示，下列家用电器必须使用三脚插头的是（　　）
A. 电视机 B. 电风扇
C. 电热水壶 D. 台灯
在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（）
A. 火线和零线直接连通 B. 安装用电器时人体接触火线
C. 试电笔笔尖接触火线 D. 同时使用多个大功率用电器
“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（　　）
A. 搬动用电器前要先断开电源开关 B. 雷雨天气尽快躲在大树底下避雨
C. 发现有人触电立即切断电源 D. 用电器达到使用寿命后及时更换
下列选项中的家庭电路元件，连接顺序正确的是（）
A. B.
C. D.
应该用试电笔去辨别火线与零线，决不能用手直接去接触电线，原因是（）
A. 手接触火线时，手不会发光，无法辨别火线
B. 手接触零线时，通过人体的电流很大，人体会触电
C. 氖管发光时，一定不会有电流通过人体
D. 氖管发光时，通过人体的电流很小，人体不会触电
在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（　　）
A. 和 B. 和 C. 和 D. 和
家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A. 进户零线断路
B. 灯泡断路
C. 开关接触不良
D. 导线断路
下列三个现象，其中可能引起保险丝熔断的是（　　）
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰．
A. B. C. D.
我市所有教室都安装了空调，以下做法不符合安全用电规范的是（）
A. 出现故障时，先切断电源 B. 放学离开教室，及时关闭电源
C. 安装三线插座，防止外壳带电 D. 用更细的导线，防止发热起火
为了确保用电安全，下列做法错误的是（ ）
A. 不接触低压带电体，不靠近高压带电体
B. 更换灯泡、搬动电器应断开电源开关
C. 不弄湿用电器，不损坏绝缘层
D. 发生电器火灾应立即泼水救火
熔丝（保险丝）在城乡家用电路中依然较为常用，以下相关说法中正确的是（）
A. 熔丝的特点是电阻比较大，熔点比较高
B. 家庭应该根据具体用电需要选用相应规格额定电流大小的熔丝
C. 家庭选用的熔丝越粗越保险
D. 在熔丝熔断了之后可以使用铜丝，铁丝代替熔丝

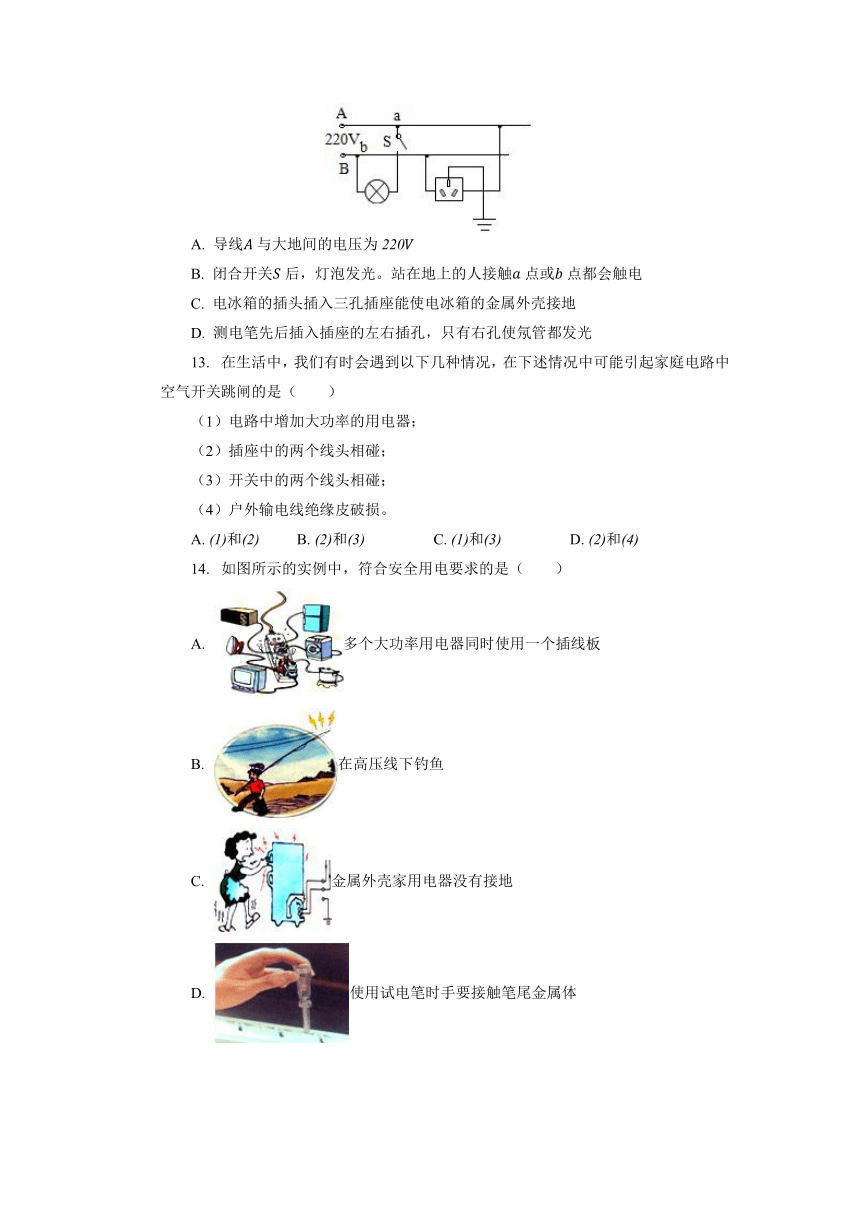

如图是家庭电路的一部分。下列说法错误的是（　　）
A. 导线 与大地间的电压为
B. 闭合开关 后，灯泡发光。站在地上的人接触 点或 点都会触电
C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D. 测电笔先后插入插座的左右插孔，只有右孔使氖管都发光
在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损。
A. 和 B. 和 C. 和 D. 和
如图所示的实例中，符合安全用电要求的是（　　）
A. 多个大功率用电器同时使用一个插线板
B. 在高压线下钓鱼
C. 金属外壳家用电器没有接地
D. 使用试电笔时手要接触笔尾金属体

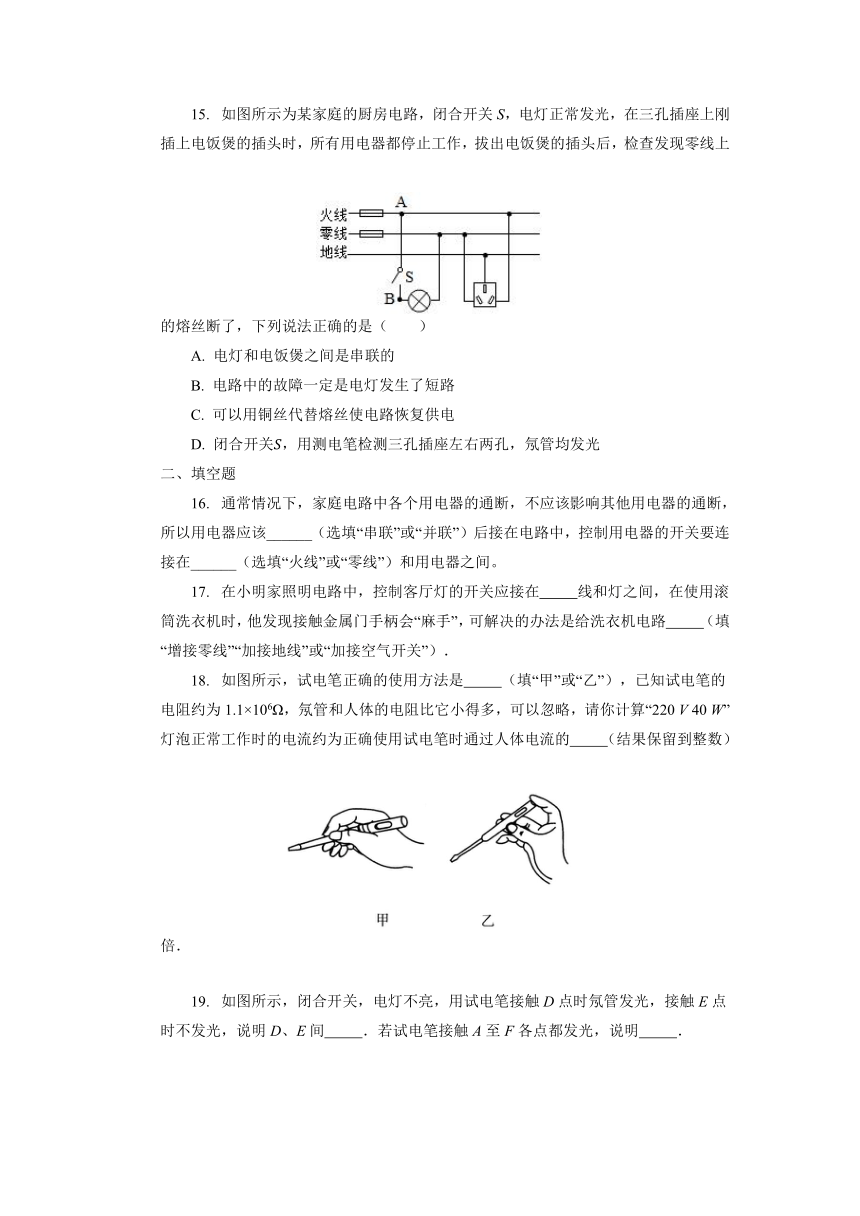

如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（　　）
A. 电灯和电饭煲之间是串联的
B. 电路中的故障一定是电灯发生了短路
C. 可以用铜丝代替熔丝使电路恢复供电
D. 闭合开关，用测电笔检测三孔插座左右两孔，氖管均发光
二、填空题
通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该______（选填“串联”或“并联”）后接在电路中，控制用电器的开关要连接在______（选填“火线”或“零线”）和用电器之间。
在小明家照明电路中，控制客厅灯的开关应接在 线和灯之间，在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 （填“增接零线”“加接地线”或“加接空气开关”）．
如图所示，试电笔正确的使用方法是 （填“甲”或“乙”），已知试电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V 40 W”灯泡正常工作时的电流约为正确使用试电笔时通过人体电流的 （结果保留到整数）倍．
如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间 ．若试电笔接触A至F各点都发光，说明 ．

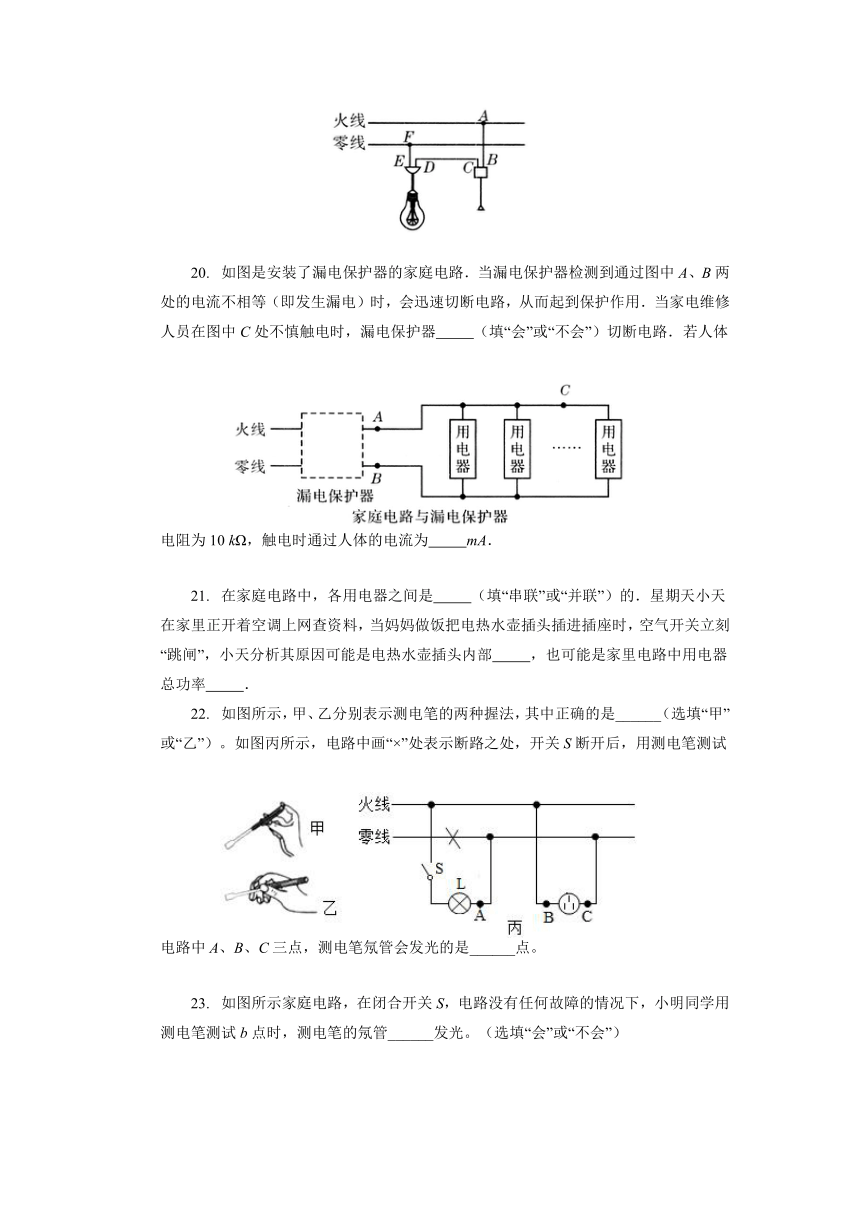

如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器 （填“会”或“不会”）切断电路．若人体电阻为10 kΩ，触电时通过人体的电流为 mA．
在家庭电路中，各用电器之间是 （填“串联”或“并联”）的．星期天小天在家里正开着空调上网查资料，当妈妈做饭把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 ，也可能是家里电路中用电器总功率 ．
如图所示，甲、乙分别表示测电笔的两种握法，其中正确的是______（选填“甲”或“乙”）。如图丙所示，电路中画“×”处表示断路之处，开关S断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是______点。
如图所示家庭电路，在闭合开关S，电路没有任何故障的情况下，小明同学用测电笔测试b点时，测电笔的氖管______发光。（选填“会”或“不会”）
如图所示表示使用试电笔的两种情况，其中用法正确的是______图，当试电笔正常使用时，若氖管发光，则此时______（填“有”或“没有”）电流通过人体。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试a、b、c、d四点，其中只有a点不发光，则可能发生的故障是______。
家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1______；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2______。（选填“正常”、“短路”或“断路”）。
三、作图题
如图，要求开关控制螺口灯泡，将图中元件分别正确连接到电路中．
图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。
四、计算题
将一个标有“220-1500”的电炉和一台标有“220-1000”的空调接在家庭电路中使用，如表是常用的保险丝的规格：
直径/mm 0.711 0.98 1.025 1.67 1.71 1.98
额定电流/A 3 5 7.5 11 12 15
（1）电炉正常工作和空调连续制冷各1h，哪个消耗的电能较多？请通过计算说明。
（2）若电炉和空调两个用电器合用一条保险丝，则应选用直径多大的保险丝？
如右图所示是一种煲汤用的电饭锅工作原理图，其中温控器的作用是当水沸腾后能自动断电一段时间。电饭锅的部分参数如下表所示。
容积 4.5L
额定功率 220V
保温功率 80W
加热功率 500W
（1）三脚插头上标着E的导线和______ 相连，插座上相应的导线和______ 相连。
（2）调节切换开关可以使电饭锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“______ ”时为保温挡。小瑾发现，当电饭锅处于保温挡正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是______ 。
（3）该电饭锅处于高温挡正常工作时，使4.5L的水温度升高54℃需要42min，那么电饭锅的效率为多少？[c水=4.2×103J/（kg ℃）]
（4）倡导“低碳生活”是实现人与自然和谐相处的重要体现。以下做法不符合“低碳生活”要求的是______
A.出行时尽量使用自行车 B.大力开发利用太阳能和风能
C.节约用水、用电、用气 D.大力发展以煤为燃料的火力发电。
参考答案
1.C
2.C
3.B
4.B
5.D
6.B
7.C
8.B
9.D
10.D
11.B
12.B
13.A
14.D
15.D
16.并联；火线
17.火 加接地线
18.乙 909
19.断路 进户线零线断路
20.会 22
21.并联 短路 过大
22.甲 B
23.不会
24.乙 有 ab之间断路
25.短路 正常
26.
27.解：据上面的分析可知，用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上，答案见下图：
28.解：（1）电炉正常工作1h消耗的电能：W电炉=P电炉t=1500×10-3kW×1h=1.5kW h；
空调连续制冷1h消耗的电能：W空调=P空调t=1000×10-3kW×1h=1kW h；
因为W电炉＞W空调，所以电炉消耗的电能多；
（2）由P=UI可得，电炉正常工作时的额定电流：I电炉==≈6.82A，
空调制冷时的额定电流：I空调==≈4.55A，
因并联电路中，干路电流等于各支路电流之和，所以干路电流：I=I电炉+I空调=6.82A+4.55A=11.37A，
根据表中数据可知，选择直径为1.71mm的保险丝。
答：（1）电炉正常工作和空调连续制冷各1h，电炉消耗的电能多；
（2）选择直径为1.71mm的保险丝。
29.用电器的金属外壳 大地 3 保温功率小于（或等于）散热功率 D
