第十五章 专题训练 电路的设计与识别
一、单选题

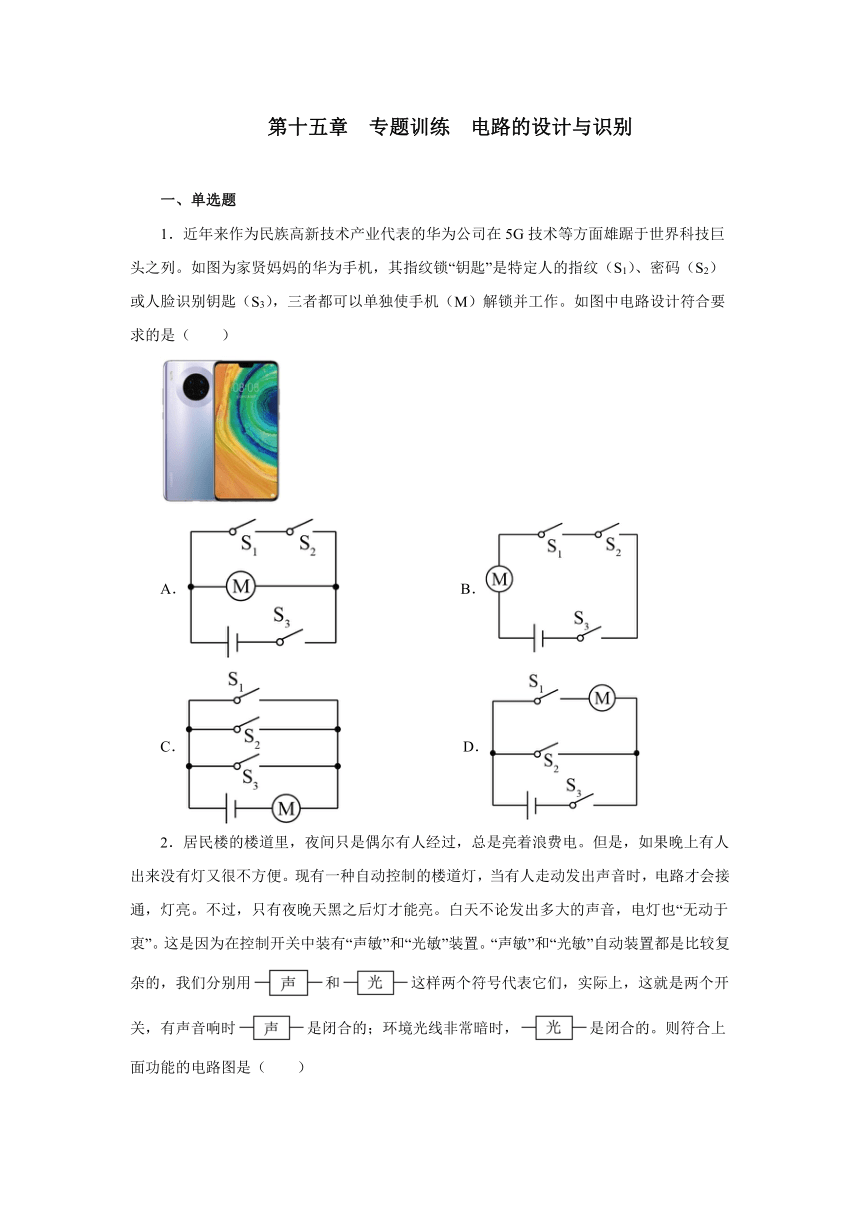

1．近年来作为民族高新技术产业代表的华为公司在5G技术等方面雄踞于世界科技巨头之列。如图为家贤妈妈的华为手机，其指纹锁“钥匙”是特定人的指纹（S1）、密码（S2）或人脸识别钥匙（S3），三者都可以单独使手机（M）解锁并工作。如图中电路设计符合要求的是（　　）
A． B．
C． D．
2．居民楼的楼道里，夜间只是偶尔有人经过，总是亮着浪费电。但是，如果晚上有人出来没有灯又很不方便。现有一种自动控制的楼道灯，当有人走动发出声音时，电路才会接通，灯亮。不过，只有夜晚天黑之后灯才能亮。白天不论发出多大的声音，电灯也“无动于衷”。这是因为在控制开关中装有“声敏”和“光敏”装置。“声敏”和“光敏”自动装置都是比较复杂的，我们分别用和这样两个符号代表它们，实际上，这就是两个开关，有声音响时是闭合的；环境光线非常暗时，是闭合的。则符合上面功能的电路图是（　　）
A． B．
C． D．

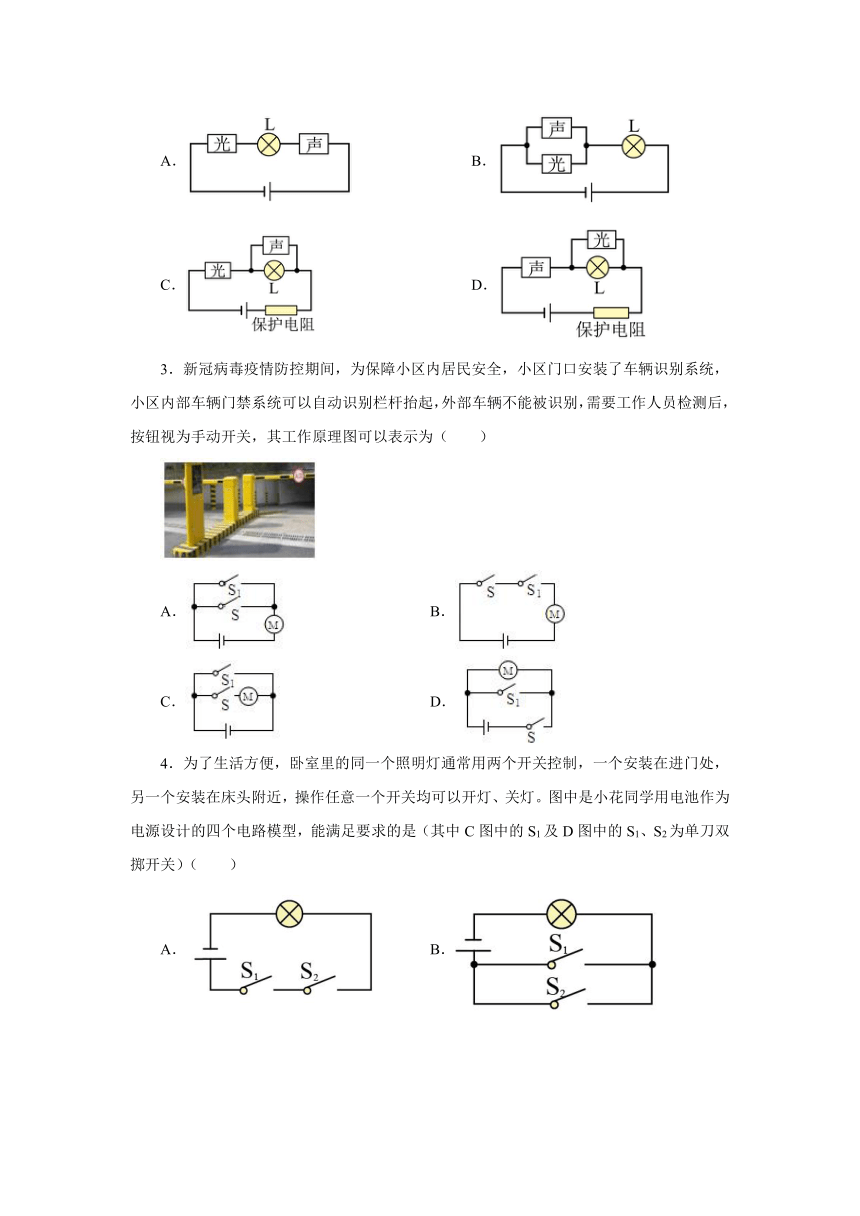

3．新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，小区内部车辆门禁系统可以自动识别栏杆抬起，外部车辆不能被识别，需要工作人员检测后，按钮视为手动开关，其工作原理图可以表示为（　　）
A． B．
C． D．
4．为了生活方便，卧室里的同一个照明灯通常用两个开关控制，一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。图中是小花同学用电池作为电源设计的四个电路模型，能满足要求的是（其中C图中的S1及D图中的S1、S2为单刀双掷开关）（　　）
A． B．
C． D．

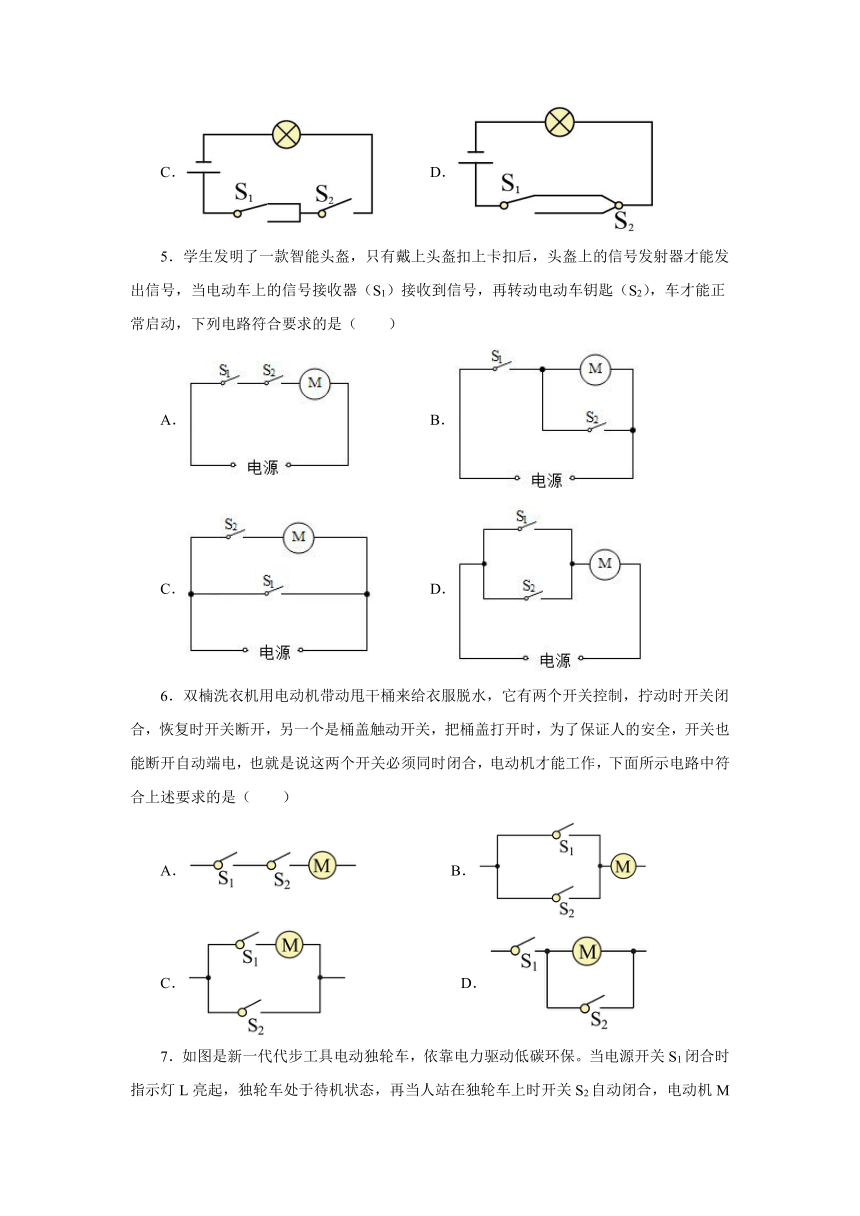

5．学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（　　）
A． B．
C． D．
6．双楠洗衣机用电动机带动甩干桶来给衣服脱水，它有两个开关控制，拧动时开关闭合，恢复时开关断开，另一个是桶盖触动开关，把桶盖打开时，为了保证人的安全，开关也能断开自动端电，也就是说这两个开关必须同时闭合，电动机才能工作，下面所示电路中符合上述要求的是（　　）
A． B．
C． D．
7．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．
8．智能安防已经进入百姓家里，出门时，在智能锁里设置外出模式相当于开关S闭合。如果红外线传感器（相当于闭合S1）探测到人，或者窗户传感器（相当于闭合S2）探测到窗户的打开，或者烟雾传感器（相当于闭合S3）探测到烟雾，相应的开关都会闭合。这时屋内的电铃会响起，同时视频监控拍摄图象给屋主发送报警信息。报警铃和监控器其中一个坏了，另一个仍然能工作。下列电路符合实际的是（　　）
A． B．
C． D．
9．家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（　　）
A． B．
C． D．
10．某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）
A． B．
C． D．
11．重庆实验外国语学校保安室的工作人员为方便沟通，在前后门两办公室各装一个电铃（虚线框内分别为甲、乙两个办公室）。要使任何一方闭合开关都只能使对方办公室内的电铃发声，则在图所示的电路中正确的是（　　）
A． B．
C． D．
12．某景区安装了一种自动售水机，游客可以通过微信支付（闭合“自动”开关S1）或投币（闭合“投币”开关S2）后，再将出水开关S3按下，即可接通供水电机取水。下列简化电路中符合要求的是（　　）
A． B．
C． D．
13．某小区门口有一台自动售水机，既可以通过刷卡闭合“感应开关S1”，接通供水电机取水；也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。如图所示的简化电路中，符合要求的是（　　）
A． B．
C． D．
14．如图所示，某款直饮水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路图，符合要求的是（ ）
A． B．
C． D．
二、填空题
15．分析如图所示的电路，完成下面的问题：
（1）若使L1、L2串联，则应闭合开关________，断开开关________；
（2）若使L1、L2并联，则应闭合开关________，断开开关________；
（3）若闭合开关S1、S3，而断开S2，此时灯________亮，灯_______不亮。
（4）若闭合开关S3，而断开S1、S2，此时灯L1______，L2_______（选填“亮”或“不亮”）。
三、作图题
16．如图所示，公交车的车厢前后门各有一个开关，只要前后门任意有人下车并按下开关（相当于闭合了指示灯的开关），司机旁的指示灯都会发光，提醒有旅客下车。请你把图中的各元符号连接成符合要求的电路图。
17．某控制电路的一个封闭部件上有三个接线柱A、B、C，灯泡、电铃各一只，电源（处于内部）。如图所示，用导线连接A、C时，灯亮铃不响；连接A、B时，铃响灯不亮；连接B、C时，灯不亮铃也不响。请根据上述情况在答题卡上对应方框内画出这个封闭部件的电路图。
18．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中补充完整实验电路图。
参考答案
1．C
2．A
3．A
4．D
5．A
6．A
7．B
8．A
9．D
10．A
11．C
12．B
13．B
14．C
15．S1 S2、S3 S2、S3 S1 L2 L1 不亮 亮
