第十九章　生活用电 单元测试题 2021——2022学年人教版九年级物理全册（有答案）

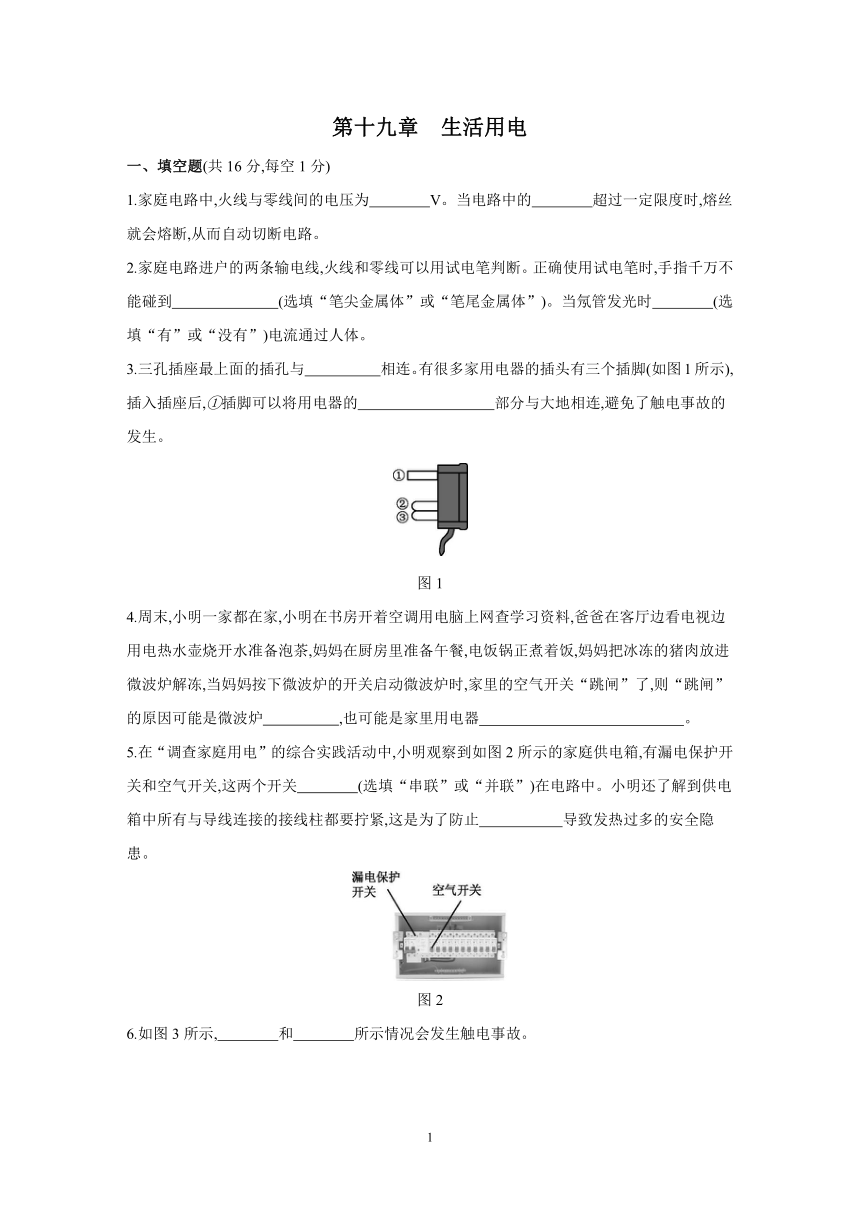

第十九章　生活用电
一、填空题(共16分,每空1分)
1.家庭电路中,火线与零线间的电压为　　　　V。当电路中的　　　　超过一定限度时,熔丝就会熔断,从而自动切断电路。
2.家庭电路进户的两条输电线,火线和零线可以用试电笔判断。正确使用试电笔时,手指千万不能碰到　　　　　　　(选填“笔尖金属体”或“笔尾金属体”)。当氖管发光时　　　　(选填“有”或“没有”)电流通过人体。
3.三孔插座最上面的插孔与　　　　　相连。有很多家用电器的插头有三个插脚(如图1所示),插入插座后,①插脚可以将用电器的　　　　　　　　　部分与大地相连,避免了触电事故的发生。
图1
4.周末,小明一家都在家,小明在书房开着空调用电脑上网查学习资料,爸爸在客厅边看电视边用电热水壶烧开水准备泡茶,妈妈在厨房里准备午餐,电饭锅正煮着饭,妈妈把冰冻的猪肉放进微波炉解冻,当妈妈按下微波炉的开关启动微波炉时,家里的空气开关“跳闸”了,则“跳闸”的原因可能是微波炉　　　　　,也可能是家里用电器　　　　　　 　　　　　　　。
5.在“调查家庭用电”的综合实践活动中,小明观察到如图2所示的家庭供电箱,有漏电保护开关和空气开关,这两个开关　　　　(选填“串联”或“并联”)在电路中。小明还了解到供电箱中所有与导线连接的接线柱都要拧紧,这是为了防止　　　　　 导致发热过多的安全隐患。
图2

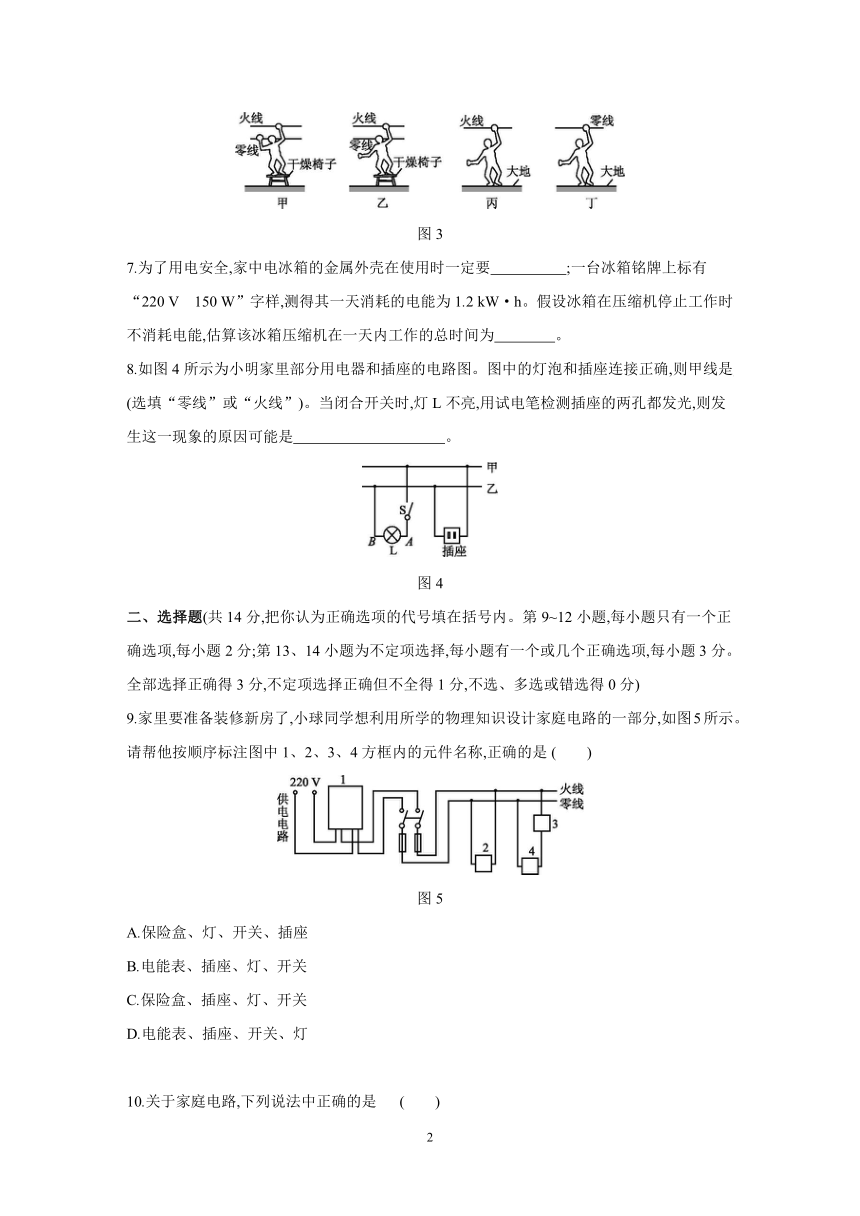

6.如图3所示,　　　　和　　　　所示情况会发生触电事故。
图3
7.为了用电安全,家中电冰箱的金属外壳在使用时一定要　　　　　;一台冰箱铭牌上标有“220 V　150 W”字样,测得其一天消耗的电能为1.2 kW·h。假设冰箱在压缩机停止工作时不消耗电能,估算该冰箱压缩机在一天内工作的总时间为　　　　。
8.如图4所示为小明家里部分用电器和插座的电路图。图中的灯泡和插座连接正确,则甲线是　　　　(选填“零线”或“火线”)。当闭合开关时,灯L不亮,用试电笔检测插座的两孔都发光,则发生这一现象的原因可能是　　　　　　　　　　。
图4
二、选择题(共14分,把你认为正确选项的代号填在括号内。第9~12小题,每小题只有一个正确选项,每小题2分;第13、14小题为不定项选择,每小题有一个或几个正确选项,每小题3分。全部选择正确得3分,不定项选择正确但不全得1分,不选、多选或错选得0分)
9.家里要准备装修新房了,小球同学想利用所学的物理知识设计家庭电路的一部分,如图5所示。请帮他按顺序标注图中1、2、3、4方框内的元件名称,正确的是 (　　)
图5
A.保险盒、灯、开关、插座
B.电能表、插座、灯、开关
C.保险盒、插座、灯、开关　
D.电能表、插座、开关、灯

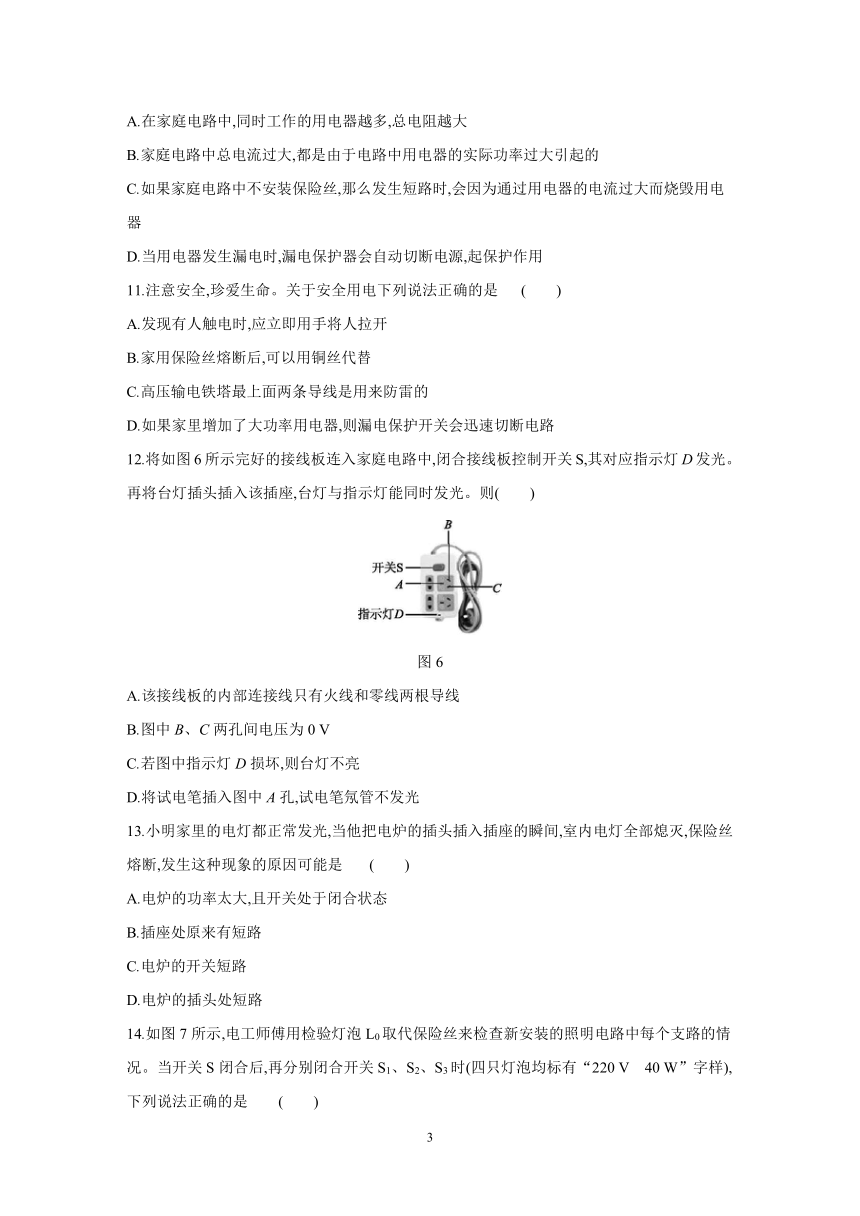

10.关于家庭电路,下列说法中正确的是 (　　)
A.在家庭电路中,同时工作的用电器越多,总电阻越大
B.家庭电路中总电流过大,都是由于电路中用电器的实际功率过大引起的
C.如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器
D.当用电器发生漏电时,漏电保护器会自动切断电源,起保护作用
11.注意安全,珍爱生命。关于安全用电下列说法正确的是 (　　)
A.发现有人触电时,应立即用手将人拉开
B.家用保险丝熔断后,可以用铜丝代替
C.高压输电铁塔最上面两条导线是用来防雷的
D.如果家里增加了大功率用电器,则漏电保护开关会迅速切断电路
12.将如图6所示完好的接线板连入家庭电路中,闭合接线板控制开关S,其对应指示灯D发光。再将台灯插头插入该插座,台灯与指示灯能同时发光。则(　　)
图6
A.该接线板的内部连接线只有火线和零线两根导线
B.图中B、C两孔间电压为0 V
C.若图中指示灯D损坏,则台灯不亮
D.将试电笔插入图中A孔,试电笔氖管不发光
13.小明家里的电灯都正常发光,当他把电炉的插头插入插座的瞬间,室内电灯全部熄灭,保险丝熔断,发生这种现象的原因可能是 (　　)
A.电炉的功率太大,且开关处于闭合状态
B.插座处原来有短路
C.电炉的开关短路　
D.电炉的插头处短路

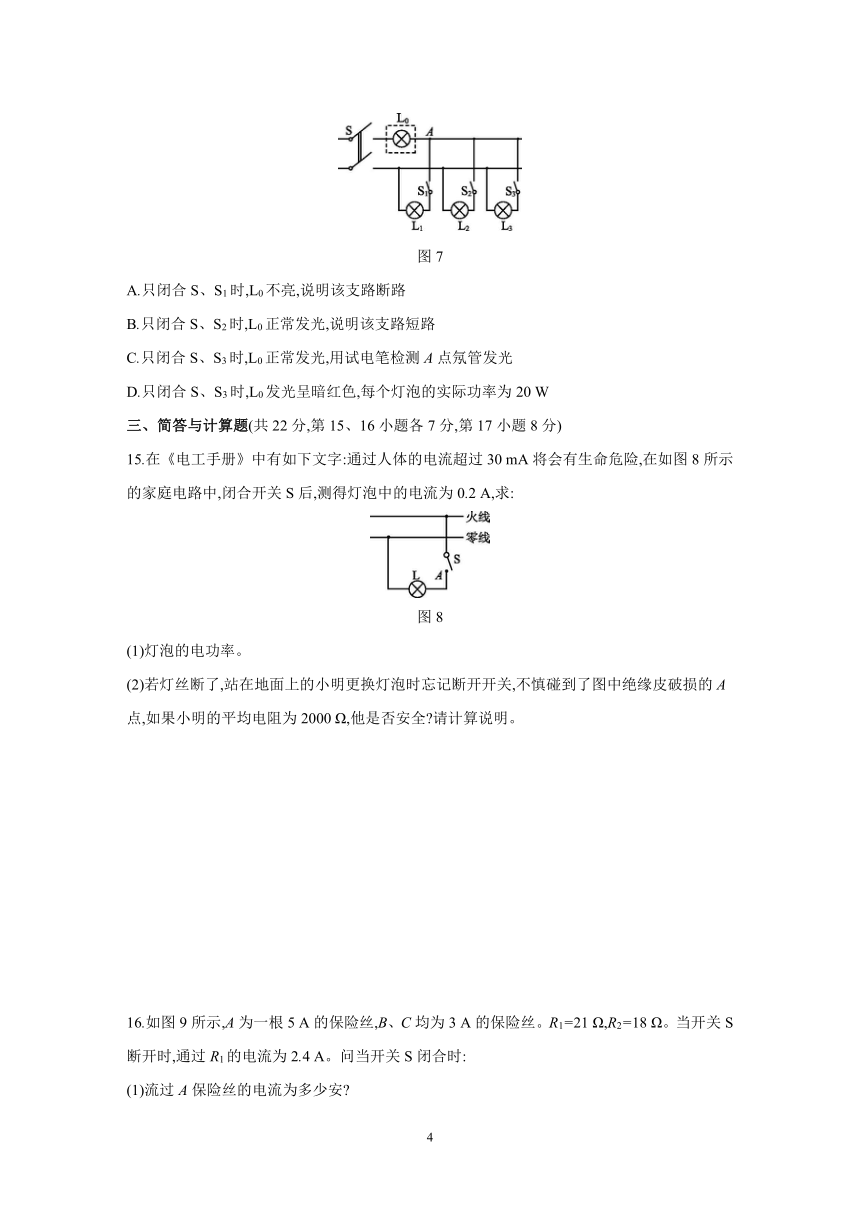

14.如图7所示,电工师傅用检验灯泡L0取代保险丝来检查新安装的照明电路中每个支路的情况。当开关S闭合后,再分别闭合开关S1、S2、S3时(四只灯泡均标有“220 V　40 W”字样),下列说法正确的是 (　　)
图7
A.只闭合S、S1时,L0不亮,说明该支路断路
B.只闭合S、S2时,L0正常发光,说明该支路短路
C.只闭合S、S3时,L0正常发光,用试电笔检测A点氖管发光
D.只闭合S、S3时,L0发光呈暗红色,每个灯泡的实际功率为20 W
三、简答与计算题(共22分,第15、16小题各7分,第17小题8分)
15.在《电工手册》中有如下文字:通过人体的电流超过30 mA将会有生命危险,在如图8所示的家庭电路中,闭合开关S后,测得灯泡中的电流为0.2 A,求:
图8
(1)灯泡的电功率。
(2)若灯丝断了,站在地面上的小明更换灯泡时忘记断开开关,不慎碰到了图中绝缘皮破损的A点,如果小明的平均电阻为2000 Ω,他是否安全 请计算说明。
16.如图9所示,A为一根5 A的保险丝,B、C均为3 A的保险丝。R1=21 Ω,R2=18 Ω。当开关S断开时,通过R1的电流为2.4 A。问当开关S闭合时:
(1)流过A保险丝的电流为多少安

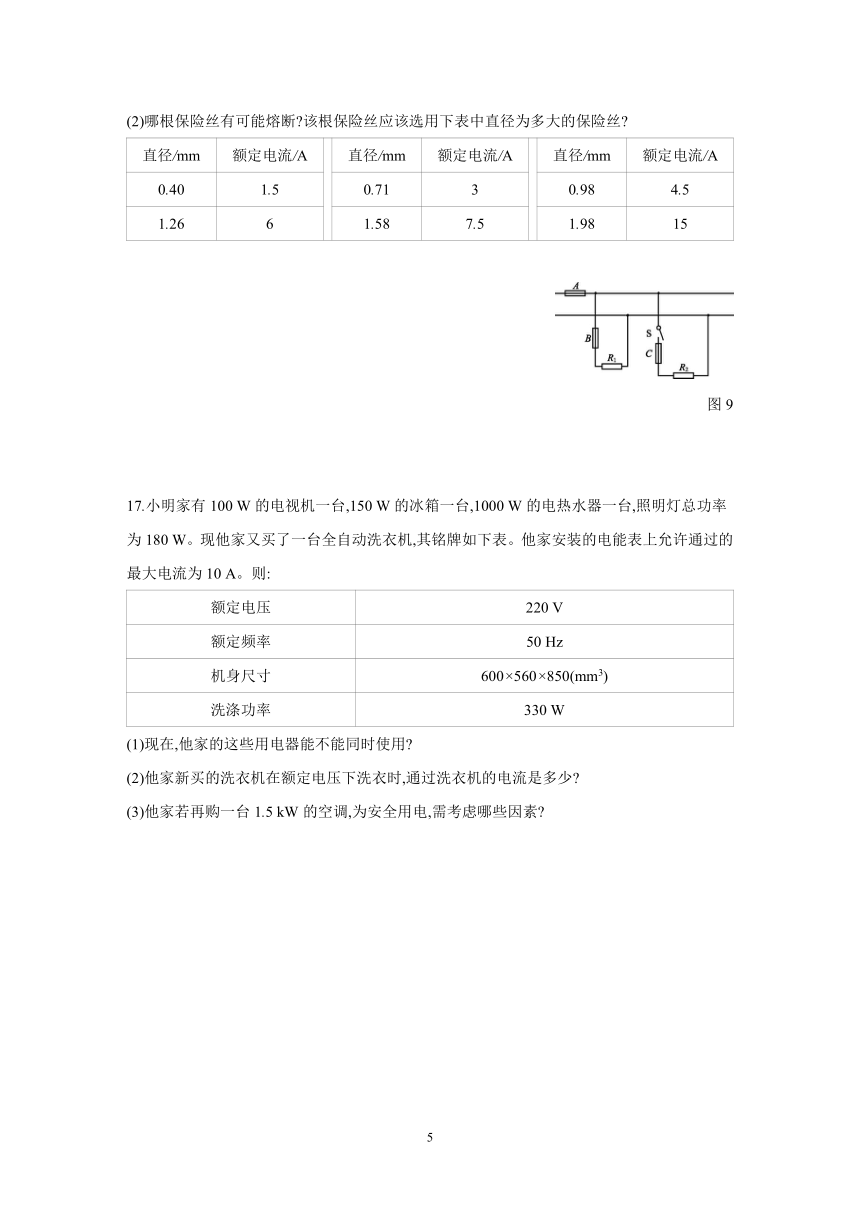

(2)哪根保险丝有可能熔断 该根保险丝应该选用下表中直径为多大的保险丝
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
图9
17.小明家有100 W的电视机一台,150 W的冰箱一台,1000 W的电热水器一台,照明灯总功率为180 W。现他家又买了一台全自动洗衣机,其铭牌如下表。他家安装的电能表上允许通过的最大电流为10 A。则:
额定电压 220 V
额定频率 50 Hz
机身尺寸 600×560×850(mm3)
洗涤功率 330 W
(1)现在,他家的这些用电器能不能同时使用
(2)他家新买的洗衣机在额定电压下洗衣时,通过洗衣机的电流是多少
(3)他家若再购一台1.5 kW的空调,为安全用电,需考虑哪些因素
四、实验与探究题(共28分,每小题7分)
18.上晚自习时,小明所在教室里的电灯突然全熄灭了。现在请你根据这个现象,完成下列探究:
提出问题:　
根据已有的知识和经验,你可能提出的猜想和验证猜想的方法是:
猜想一: 　;(2分)
验证猜想的方法是:　 。
猜想二:　 ;(2分)
验证猜想的方法是:　 。
19.学习了家庭电路后,小明在家中进行“对家庭用电的调查研究”的综合实践活动。
图10
(1)家庭电路中“超负荷”是指家庭用电器的　　　　过大,这时电路中的　　　　也跟着过大。小明发现,出现上述情况时,电路中的熔断器或空气开关会自动切断电路。熔断器中的保险丝熔断的原理是电流的　　　　效应。
(2)观察厨房中的电器时,妈妈告诉小明,以前电饭锅不用时要将插头从插座上拔下来,既不方便也容易损坏插座。后来电工师傅换了一个如图10甲所示的带开关的插座后,只要拨动开关就可以断开电源。小明仔细观察了插座后,很快就在纸上画出了如图乙所示的插座背面接线示意图。则图中最上面的一根线应该是　　　　(选填“火”或“零”)线,两孔插座与三孔插座是　　　　联的。
(3)(2分)要利用如图丙所示的电能表估测电饭锅的电功率,小明首先断开家中所有用电器,再将一只电饭锅接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1 min,则这只电饭锅的额定功率是　　　　W。
20.认识短路的危害。
[实验器材]低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表,0~5 A挡)
[进行实验]
图11
(1)如图11所示,CD间接上一段保险丝,AB间接入电流表,其他部分按图所示连接好。
(2)当开关闭合时,灯泡　　　　　　(选填“发光”或“不发光”),电流表　　　　　(选填“有”或“无”)示数。
(3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到电流表　　　 　　　,保险丝　 。
[分析论证]B、D间接入铜丝时,灯泡短路。根据欧姆定律,闭合开关的瞬间,线路中的电流　　　　,通过保险丝和导线的电流　　　　,但是保险丝的电阻比导线的电阻大很多,在电流相同时,导体的电功率跟电阻成　　　　比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,以致熔断。
21.(1)为了安全用电,家庭电路中的空气开关应安装在　　　　　线上;同时使用过多的大功率用电器往往会引起空气开关“跳闸”,其原因是 　 。
(2)安装额定功率为1500 W的电热水器时,需加装一个开关便于控制热水器的工作。现有两种开关:S1(220 V　6 A)、S2(220 V　16 A),为了安全和实用,应选用开关　　　　和图12中图　　　　(选填“甲”或“乙”)所示插座。
图12
(3)家庭电路用电器漏电时,通过火线与零线的电流不相等,漏电保护器中检测装置(在图丙中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中另有试验电路,由开关S与电阻R组成,电路正常时用电器两端的电压为　　　　V。当开关S　　　　(选填“断开”或“闭合”)时就能模拟用电器漏电,此时通过A、B两处的电流IA　　　　(选填“>”“=”或“<”)IB。
答案
1.220　电流　2.笔尖金属体　有
3.地线　金属外壳　4.短路　总功率过大　
5.串联　电阻过大　6.甲　丙　
7.接地　8 h　8.火线　进户零线断路　
9.D　10.D　11.C 12.D　13.AD　14.AB
15.(1)根据题意可知,灯泡两端电压:
U=220 V,通过灯泡的电流:I=0.2 A,
由P=UI得灯泡的电功率:
P=UI=220 V×0.2 A=44 W。
(2)当小明不慎碰到了图中绝缘皮破损的A点时,电压直接加在小明身上,此时小明两端电压是:U人=220 V;由I=知道,通过小明身上的电流:I人===0.11 A=110 mA>30 mA,所以此时他不安全。
16.(1)由I=可知,电源电压:U=I1R1=2.4 A×21 Ω=50.4 V,
通过R2的电流:I2===2.8 A,
因为并联电路中干路电流等于各支路电流之和,所以通过保险丝A的电流:I=I1+I2=2.4 A+2.8 A=5.2 A。
(2)根据表中数据和上述计算结果可知:
I>5 A,I1<3 A,I2<3 A,所以保险丝A有可能熔断,应选择直径为1.26 mm的保险丝。
17.(1)电能表允许接入用电器的最大功率:P=UI=220 V×10 A=2200 W;小明家所有用电器的总功率为100 W+150 W+1000 W+180 W+330 W=1760 W<2200 W,因此他家的所有用电器可以同时使用。
(2)从表格数据可以看出,洗衣机的洗涤功率为330 W,额定电压为220 V;因此洗衣时通过洗衣机的电流:I'===1.5 A。
(3)若再购一台1.5 kW的空调,为了安全用电,需要考虑电能表的规格、保险丝的规格和输电导线的额定电流。
18.教室里的电灯为什么全熄灭了
可能停电了
观察教室外的灯是否亮着　
可能是空气开关跳闸了
观察空气开关是否跳闸
19.(1)总功率　电流　热　(2)零　并　(3)800
20.[进行实验](2)发光　有　
(3)指针迅速摆动较大幅度　迅速熔断
[分析论证]很大　相同　正
21.(1)火　电路总功率过大　(2)S2　甲　 (3)220　闭合　<
