第十六章 第2节 串、并联电路中电压的规律 2021-2022学年人教版物理九年级（有答案）

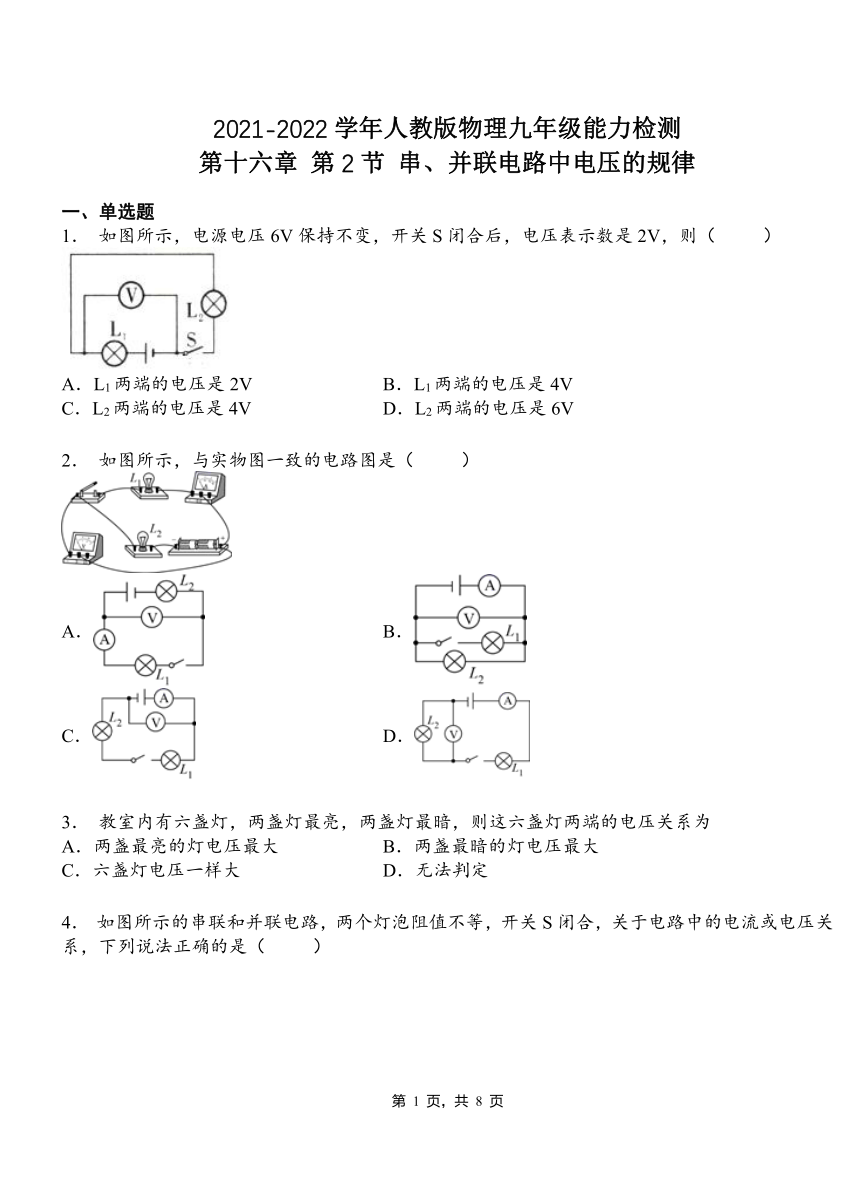

2021-2022学年人教版物理九年级能力检测
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
2． 如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
3． 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定

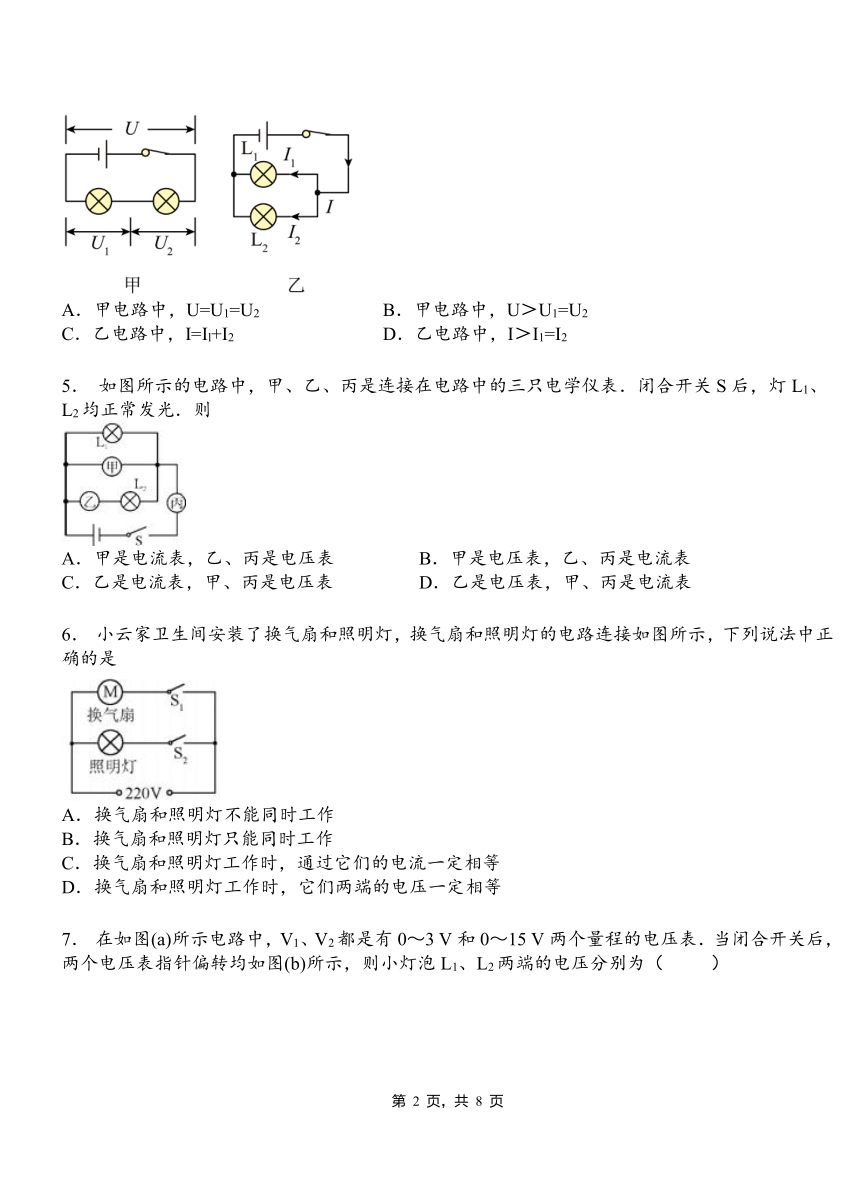

4． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
5． 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
6． 小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等

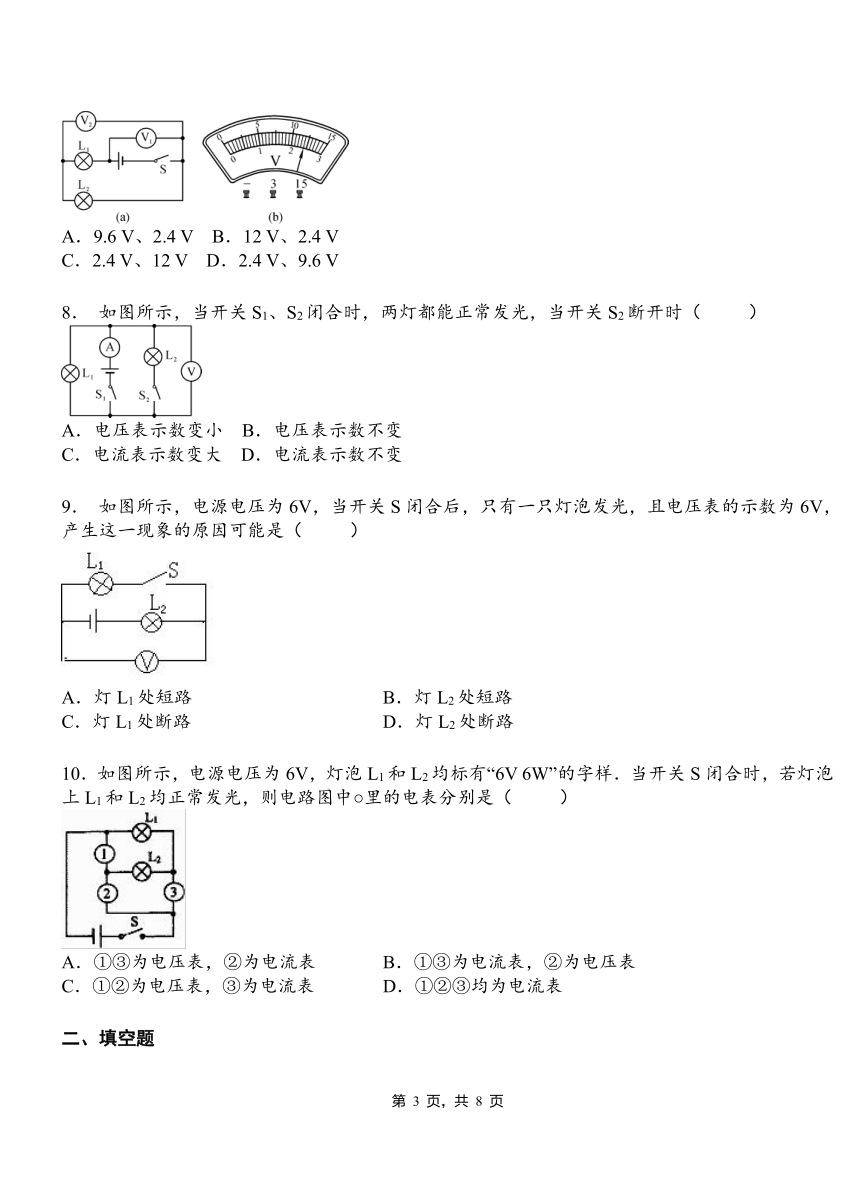

7． 在如图(a)所示电路中，V1、V2都是有0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则小灯泡L1、L2两端的电压分别为（ ）
A．9.6 V、2.4 V B．12 V、2.4 V
C．2.4 V、12 V D．2.4 V、9.6 V
8． 如图所示，当开关S1、S2闭合时，两灯都能正常发光，当开关S2断开时（ ）
A．电压表示数变小 B．电压表示数不变
C．电流表示数变大 D．电流表示数不变
9． 如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
10．如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
二、填空题

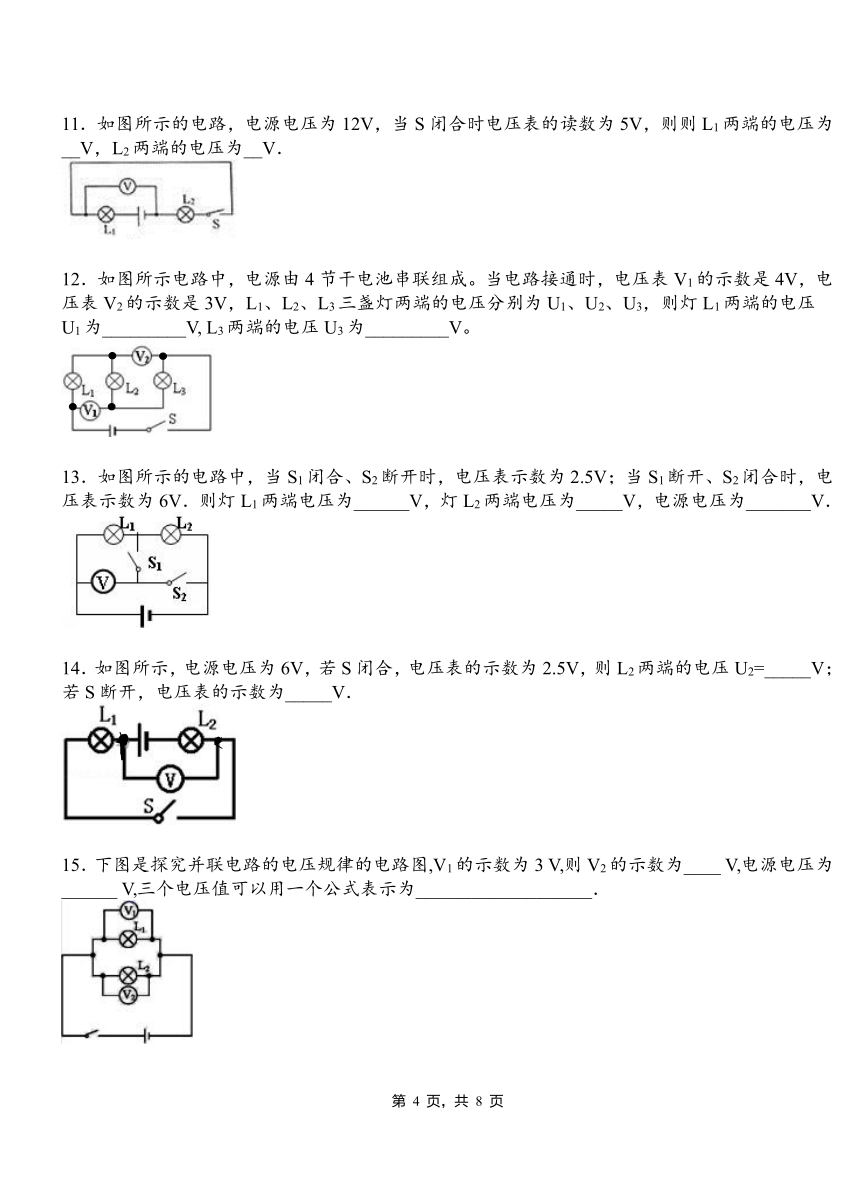

11．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
12．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
13．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
14．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
15．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
16．在探究并联电路中电压的规律的实验过程中，小明同学发现：在闭合开关后，灯L1比灯L2要亮。则两个小灯泡电压的大小关系是U1________(填“＞”“＜”或“＝”)U2。
17．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
18．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
19．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
20．如图所示的电路，闭合开关，电压表V1的示数为6V，则电压表V2的示数为 V，电源电压为 V。
三、实验题
21．小明同学对串联电路电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）
①按如图所示的电路图连接电路。
②闭合开关，用电压表测出L1两端的电压。
③在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
④测出AC间的电压，得出结论。
（交流与评估）
（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____或_____。
（2）小明用上面的方法能否测出L2两端的电压？_____，为什么？_____。
22．在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A C C B D A B B B
二、填空题
11．7 5
12． 3 2
13．2.5V 3.5V 6V
14．3.5 6
15．3 3 U=U1=U2
16．＝
17．3.5V
18．4 3
19．2.5 2.5 2.5 5
20．6 6
三、实验题
21．L1短路L2断路不能电压表正负接线柱接反了
22．6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验
