第十九章 第1节 家庭电路2021-2022学年人教版物理九年级同步练习（有答案）

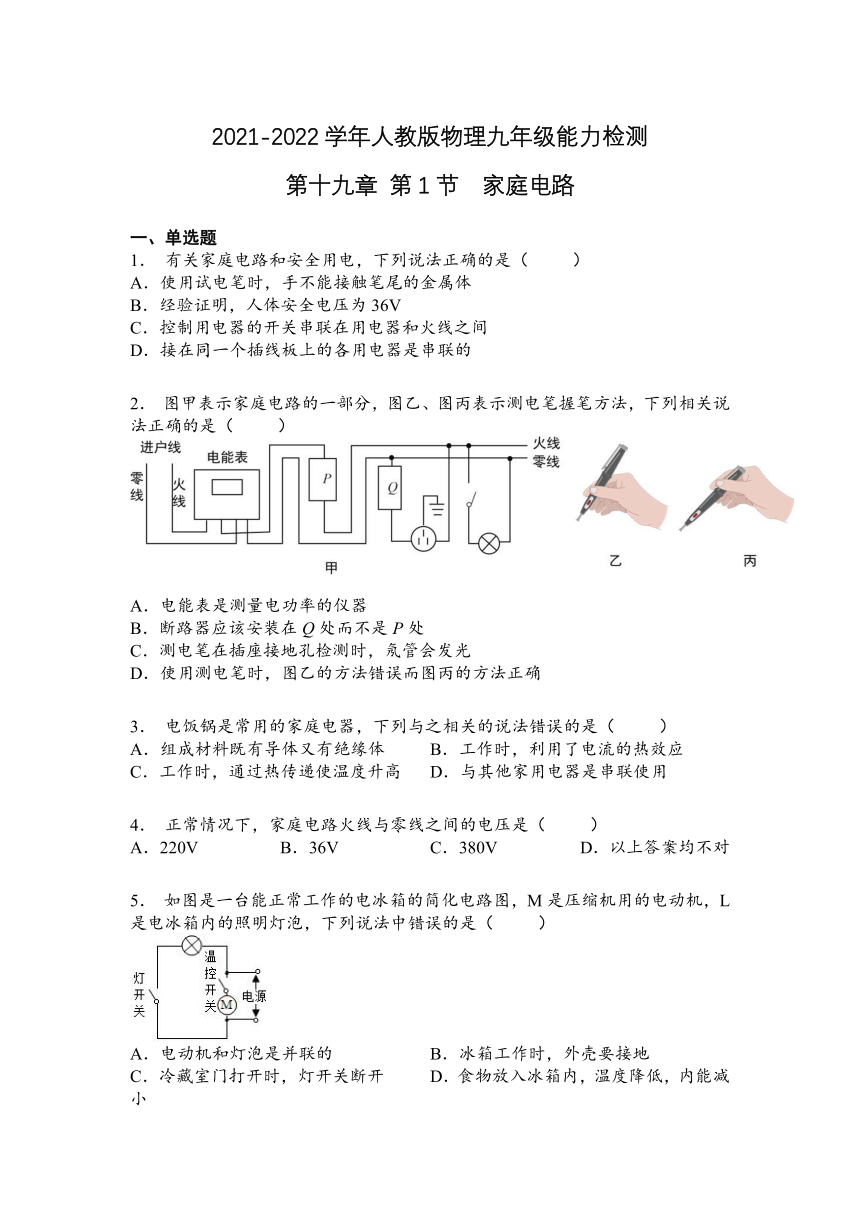

2021-2022学年人教版物理九年级能力检测
第十九章 第1节 家庭电路
一、单选题
1． 有关家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手不能接触笔尾的金属体
B．经验证明，人体安全电压为36V
C．控制用电器的开关串联在用电器和火线之间
D．接在同一个插线板上的各用电器是串联的
2． 图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确
3． 电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体 B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高 D．与其他家用电器是串联使用
4． 正常情况下，家庭电路火线与零线之间的电压是（ ）
A．220V B．36V C．380V D．以上答案均不对
5． 如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小

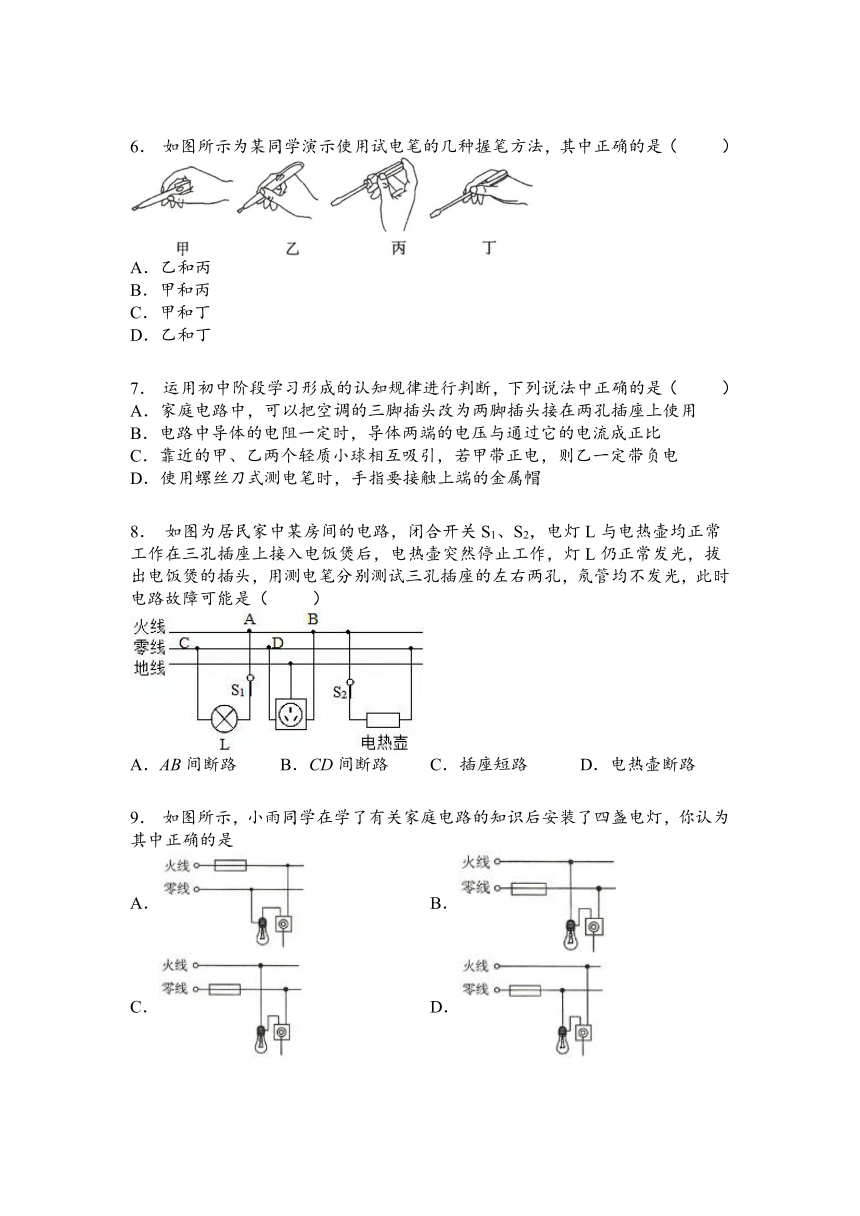

6． 如图所示为某同学演示使用试电笔的几种握笔方法，其中正确的是（ ）
A．乙和丙
B．甲和丙
C．甲和丁
D．乙和丁
7． 运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽
8． 如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
9． 如图所示，小雨同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
A． B．
C． D．

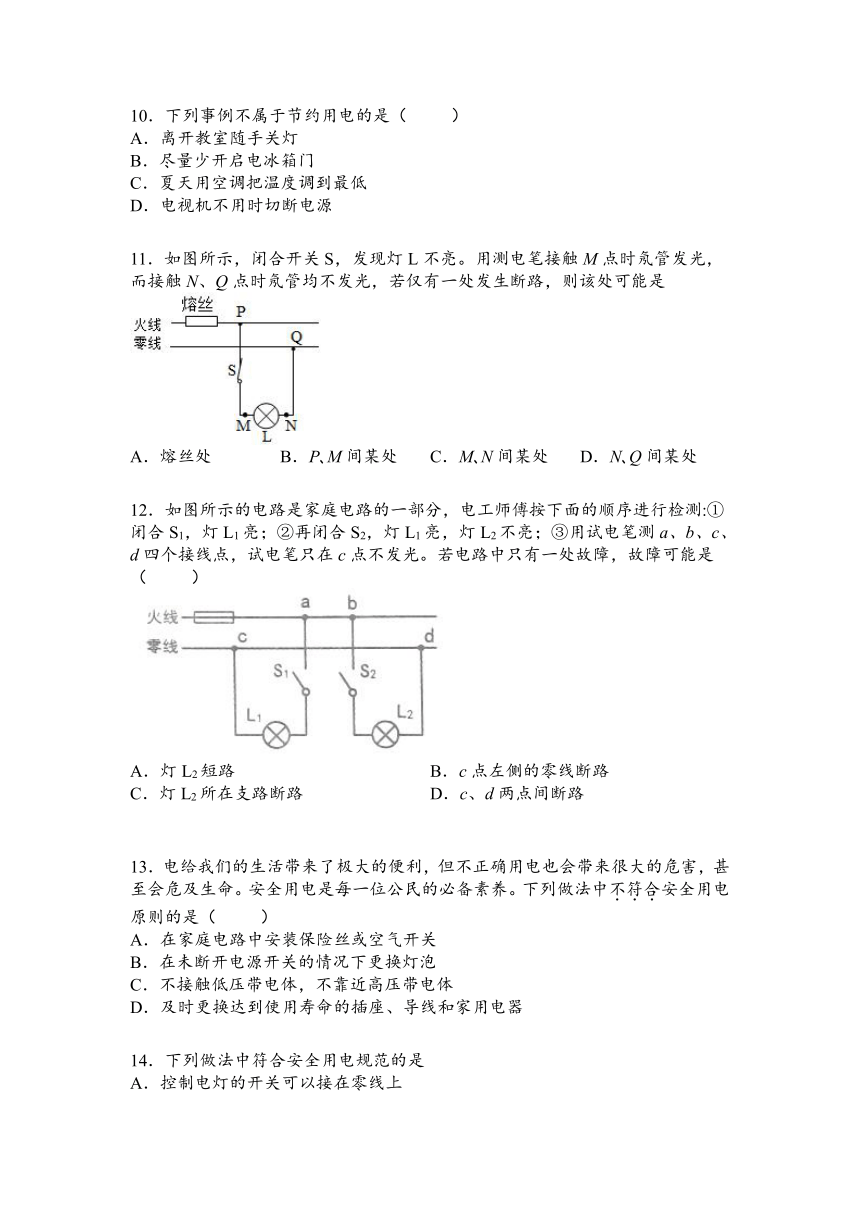

10．下列事例不属于节约用电的是（ ）
A．离开教室随手关灯
B．尽量少开启电冰箱门
C．夏天用空调把温度调到最低
D．电视机不用时切断电源
11．如图所示，闭合开关S，发现灯L不亮。用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光，若仅有一处发生断路，则该处可能是
A．熔丝处 B．P M间某处 C．M N间某处 D．N Q间某处
12．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
13．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（ ）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
14．下列做法中符合安全用电规范的是
A．控制电灯的开关可以接在零线上
B．洗衣机的金属外壳接地
C．为了操作安全，电能表要接在总开关后面
D．使用试电笔时手指不能碰到笔尾金属体

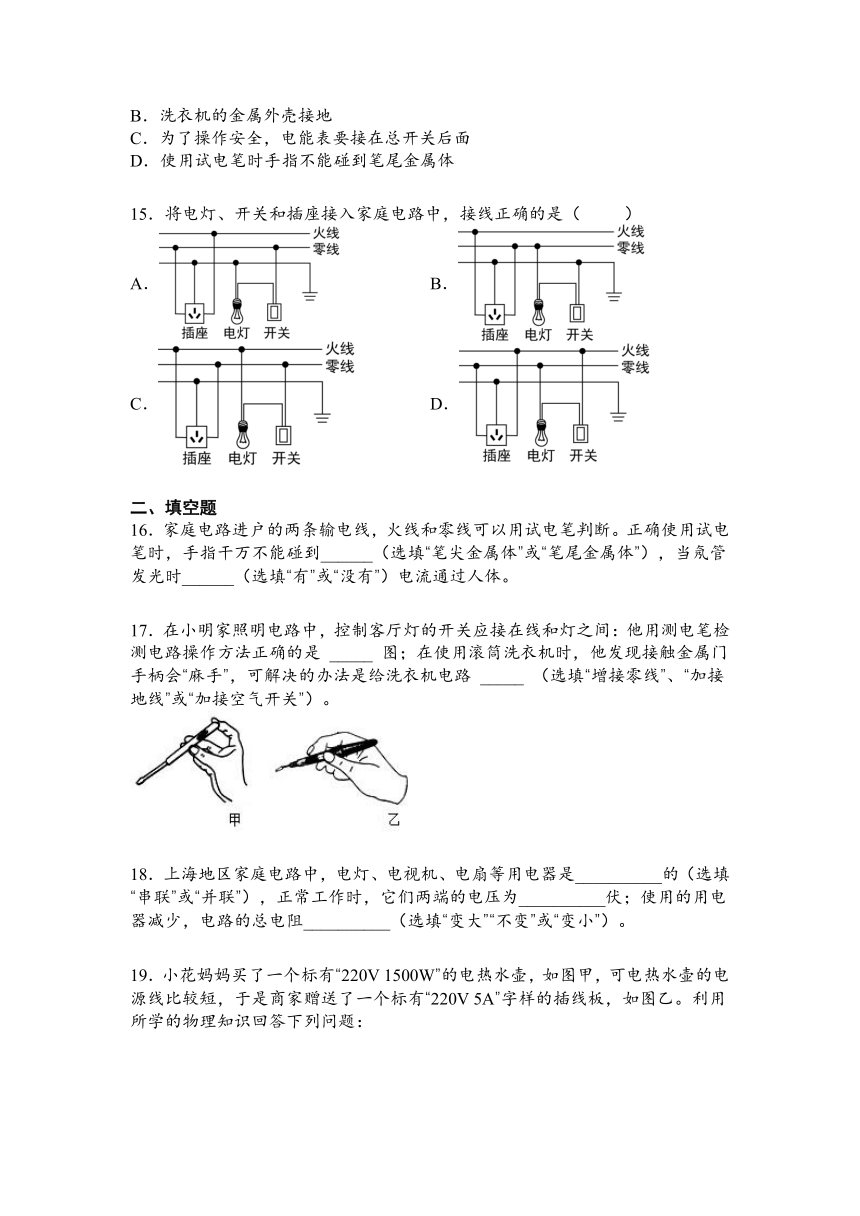

15．将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
二、填空题
16．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到______（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时______（选填“有”或“没有”）电流通过人体。
17．在小明家照明电路中，控制客厅灯的开关应接在线和灯之间：他用测电笔检测电路操作方法正确的是 _____ 图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路 _____ （选填“增接零线”、“加接地线”或“加接空气开关”）。
18．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。

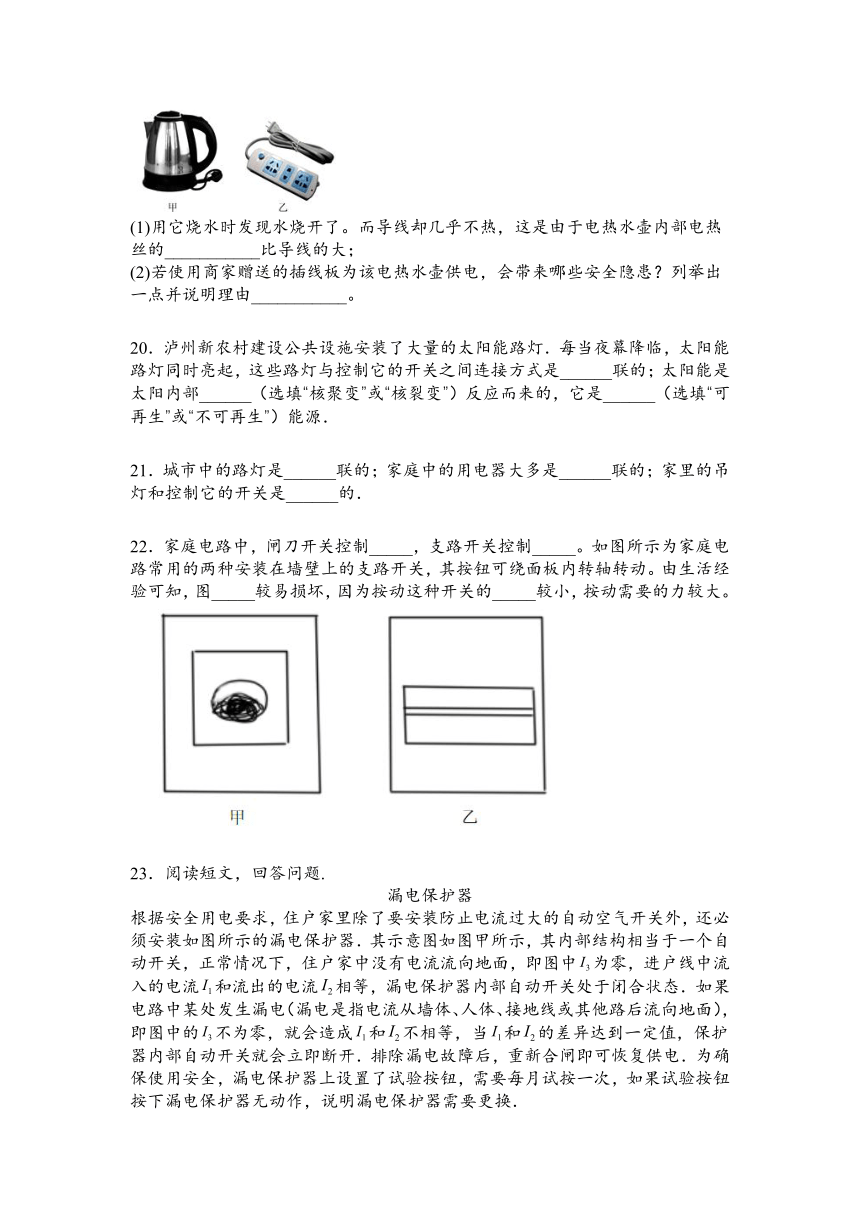

19．小花妈妈买了一个标有“220V 1500W”的电热水壶，如图甲，可电热水壶的电源线比较短，于是商家赠送了一个标有“220V 5A”字样的插线板，如图乙。利用所学的物理知识回答下列问题：
(1)用它烧水时发现水烧开了。而导线却几乎不热，这是由于电热水壶内部电热丝的___________比导线的大；
(2)若使用商家赠送的插线板为该电热水壶供电，会带来哪些安全隐患？列举出一点并说明理由___________。
20．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
21．城市中的路灯是______联的；家庭中的用电器大多是______联的；家里的吊灯和控制它的开关是______的．
22．家庭电路中，闸刀开关控制_____，支路开关控制_____。如图所示为家庭电路常用的两种安装在墙壁上的支路开关，其按钮可绕面板内转轴转动。由生活经验可知，图_____较易损坏，因为按动这种开关的_____较小，按动需要的力较大。
23．阅读短文，回答问题.
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中为零，进户线中流入的电流和流出的电流相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路后流向地面），即图中的不为零，就会造成和不相等，当和的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．
（1）关于漏电保护器，下列说法正确的是______．
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为，则、、大小关系的表达式为______．
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为，人与地面、电线等的接触电阻为，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（填“能”或“不能”）及时断开电路．
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（填“会”或“不会”）断开，理由是______．
（5）漏电保护器的试验电路，由一只试验开关与电阻组成，闭合试验开关就能模拟漏电情形，试验电路的连接符合要求的是______．
24．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为___；司机所拨动的这根横杆就相当于电路中的___．
25．在家庭电路中，为了防止触电，必须把用电器的开关装在______线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的______相连。
26．如图所示是小武设计的家庭电路．他发现电路中有一处错误，则该错误之处是______（填“甲”“乙”或“丙”），改正的方法是______．
27．家庭照明电路中的用电器间是_____（填“串联”或“并联”）连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是_____（填“零”或“火”）线.如图所示，人们用试电笔辨别火线和零线的两种方法中，正确的是_____.
28．教室里的四盏荧光灯，由一只开关控制，任一盏损坏后，另外三盏正常发光，则四盏荧光灯间的连接是______联，开关与四盏荧光灯间的连接是______联。教室接线板上面的多个插座之间是______联。
29．如图所示的电路中，电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中，其中电灯和插座是______联（填“串”或“并”），电路中连接错误的是______，改正方法是______．
30．在生活中，我们可以用试电笔辨别火线和零线。图甲、乙所示的试电笔的用法中，正确的是______（选填“甲”或“乙”）图；笔尖插入插座的插孔中，若氖管发光，证明此处与______（选填“火”或“零”）线相连。
三、作图题
31．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
32．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节 家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D A C B D A A C
题号 11 12 13 14 15
答案 C D B B D
二、填空题
16．笔尖金属体 有
17．甲 加接地线
18．并联 220 变大
19．电阻 容易引起触电事故。因为电水壶为金属外壳，金属外壳的用电器需要用三角插头连接地线。
20．并 核聚变 可再生
21．并 并 串联
22．整个电路 所在支路 甲 动力臂
23．B 能 会 零线接地，流出电流为零，和的差异很大，漏电保护器立即断开 C
24．并联 开关
25．火 金属外壳
26．甲 开关接在灯与火线之间
27．并联 火 甲
28．并 串 并
29．并 插座 三孔插座上面的孔接地线，左孔接零线
30．乙 火
三、作图题
31．
32．
