第十九章 第2节 家庭电路中电流过大的原因 2021-2022学年人教版物理九年级同步练习（有答案）

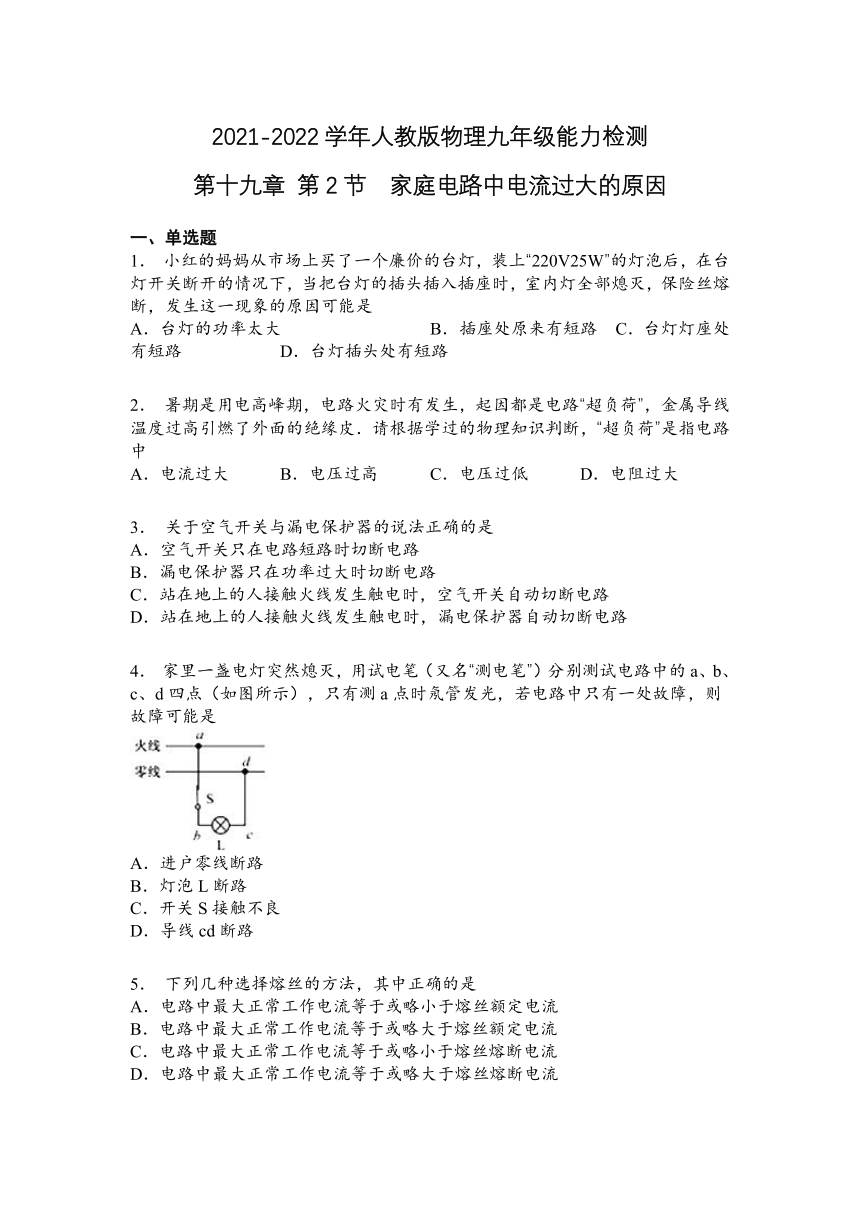

2021-2022学年人教版物理九年级能力检测
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 小红的妈妈从市场上买了一个廉价的台灯，装上“220V25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是
A．台灯的功率太大 B．插座处原来有短路 C．台灯灯座处有短路 D．台灯插头处有短路
2． 暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮．请根据学过的物理知识判断，“超负荷”是指电路中
A．电流过大 B．电压过高 C．电压过低 D．电阻过大
3． 关于空气开关与漏电保护器的说法正确的是
A．空气开关只在电路短路时切断电路
B．漏电保护器只在功率过大时切断电路
C．站在地上的人接触火线发生触电时，空气开关自动切断电路
D．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
4． 家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线cd断路
5． 下列几种选择熔丝的方法，其中正确的是
A．电路中最大正常工作电流等于或略小于熔丝额定电流
B．电路中最大正常工作电流等于或略大于熔丝额定电流
C．电路中最大正常工作电流等于或略小于熔丝熔断电流
D．电路中最大正常工作电流等于或略大于熔丝熔断电流

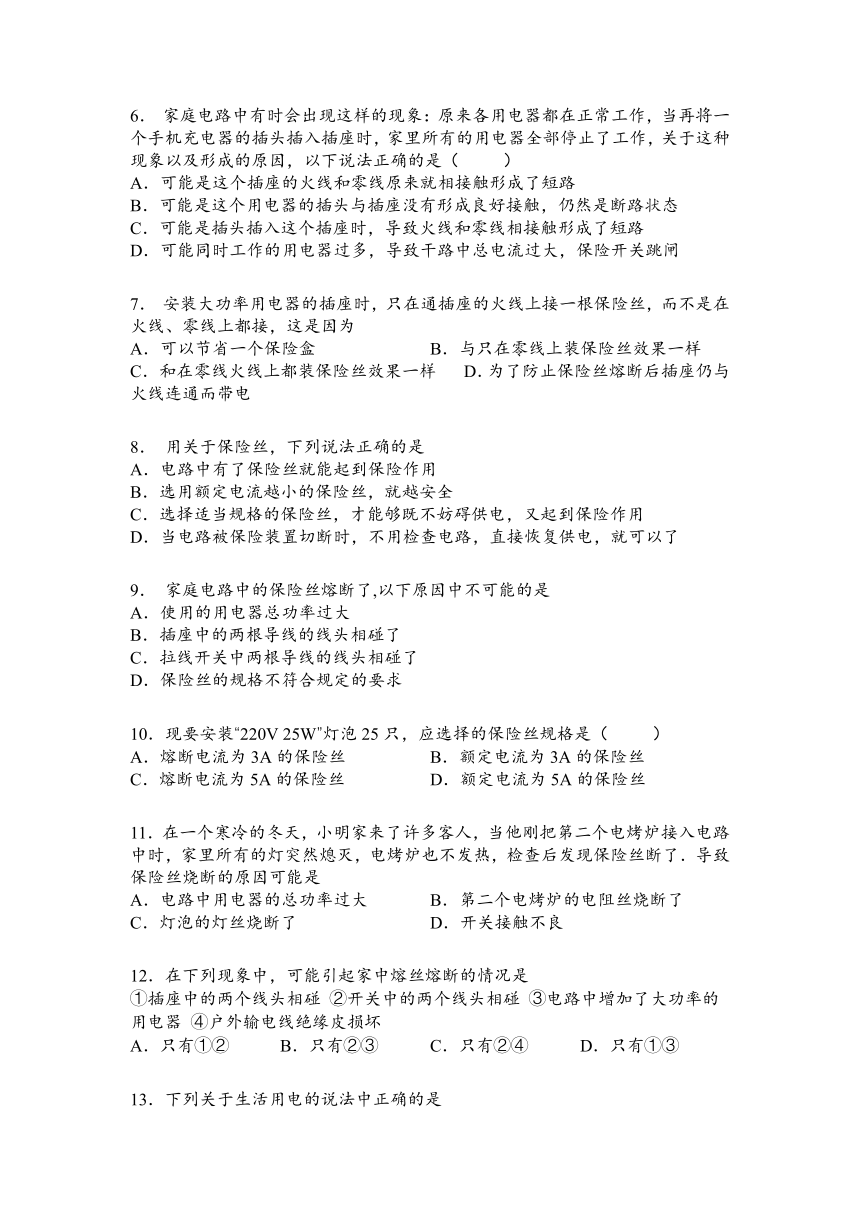

6． 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
7． 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为
A．可以节省一个保险盒 B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样 D．为了防止保险丝熔断后插座仍与火线连通而带电
8． 用关于保险丝，下列说法正确的是
A．电路中有了保险丝就能起到保险作用
B．选用额定电流越小的保险丝，就越安全
C．选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用
D．当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
9． 家庭电路中的保险丝熔断了,以下原因中不可能的是
A．使用的用电器总功率过大
B．插座中的两根导线的线头相碰了
C．拉线开关中两根导线的线头相碰了
D．保险丝的规格不符合规定的要求
10．现要安装“220V 25W”灯泡25只，应选择的保险丝规格是（ ）
A．熔断电流为3A的保险丝 B．额定电流为3A的保险丝
C．熔断电流为5A的保险丝 D．额定电流为5A的保险丝
11．在一个寒冷的冬天，小明家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原因可能是
A．电路中用电器的总功率过大 B．第二个电烤炉的电阻丝烧断了
C．灯泡的灯丝烧断了 D．开关接触不良
12．在下列现象中，可能引起家中熔丝熔断的情况是
①插座中的两个线头相碰 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④户外输电线绝缘皮损坏
A．只有①② B．只有②③ C．只有②④ D．只有①③
13．下列关于生活用电的说法中正确的是

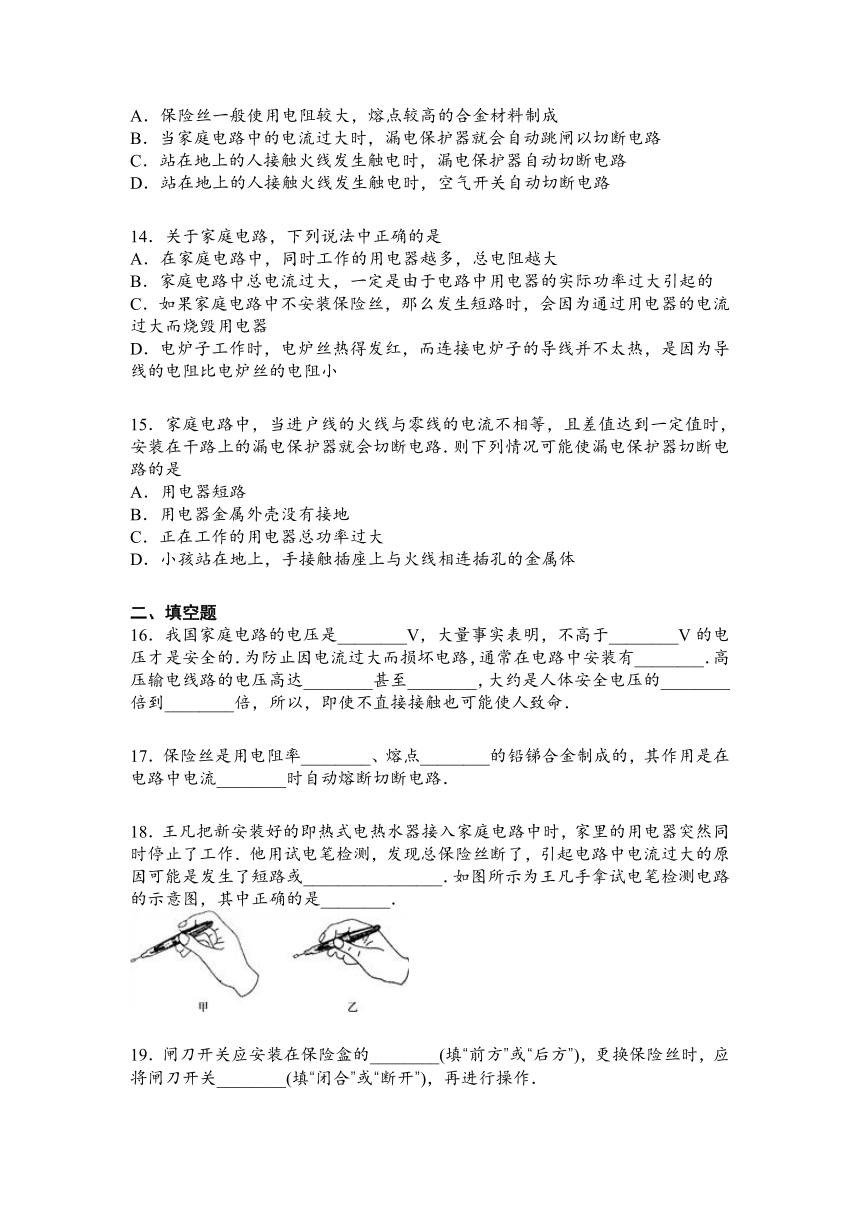

A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
14．关于家庭电路，下列说法中正确的是
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
15．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是
A．用电器短路
B．用电器金属外壳没有接地
C．正在工作的用电器总功率过大
D．小孩站在地上，手接触插座上与火线相连插孔的金属体
二、填空题
16．我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命．
17．保险丝是用电阻率________、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路．
18．王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
19．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
20．保险丝是用________制作的．它的特点是电阻比较________，熔点比较________．保险丝的作用是当电流过________时，保险丝由于温度升高而熔断，切断电路．
21．新建楼房不再使用保险丝，而用起保险作用的____代替，当电路被保险装置切断时，不要急于更换保险丝或使____复位，要先找到发生故障的原因，排除之后再____．
22．在家庭电路中用电器越多，电路中的总电流________（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要________（选填“串联”或“并联”）熔丝．
23．某同学所居住的整个楼里突然停电，经查是保险丝熔断了，造成此现象的原因一般有两种情况：________和________．当在家里进卫生间刚打开的灯时，家里所有的灯都熄了，造成此故障的原因是卫生间里的电路发生了________现象．
24．熔丝的材料应满足的条件是电阻率大，熔点________．熔丝应________联在电路中．
25．引起电路中的电流超过规定值的原因，可能是电路连接用电器总功率过大，也可能发生了________ ．避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接________ ．
26．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有 _____；为防止家庭电路中电流过大，应避免电路短路和家用电器 _____．
27．“漏电保护器”的作用是____________________．
28．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
29．如图所示的照明电路，灯L上标有“220V 60W”的字样．
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____，在此现象发生后，电路中的电流为____A．
30．在家庭电路中火线与零线之间的电压为_______V，生活中可以用________判断火线与零线．当家庭电路中电流超过一定限度时，________会自动熔断，保护电路．
2021-2022学年人教版物理九年级第十九章 第2节 家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A D C A C D C C B
题号 11 12 13 14 15
答案 A D C D D
二、填空题
16．22036保险丝几万伏几十万伏几百几万
17．大； 低； 过大。
18．用电器总功率过大 甲
19．前方 断开
20．铅锑合金大低过大
21．空气开关 空气开关 恢复供电
22．越大串联
23．总功率过大，短路，短路
24．低串
25．短路 保险丝
26．热效应 总功率过大
27．电流对人体造成伤害时，自动切断电路，对人起保护作用．
28．火线 ab之间断路
29．0.273 灯泡不亮，保险丝熔断 0
30．220 试电笔 熔丝
