第十九章 生活用电 单元测试卷 2021—2022学年人教版物理九年级（有解析）

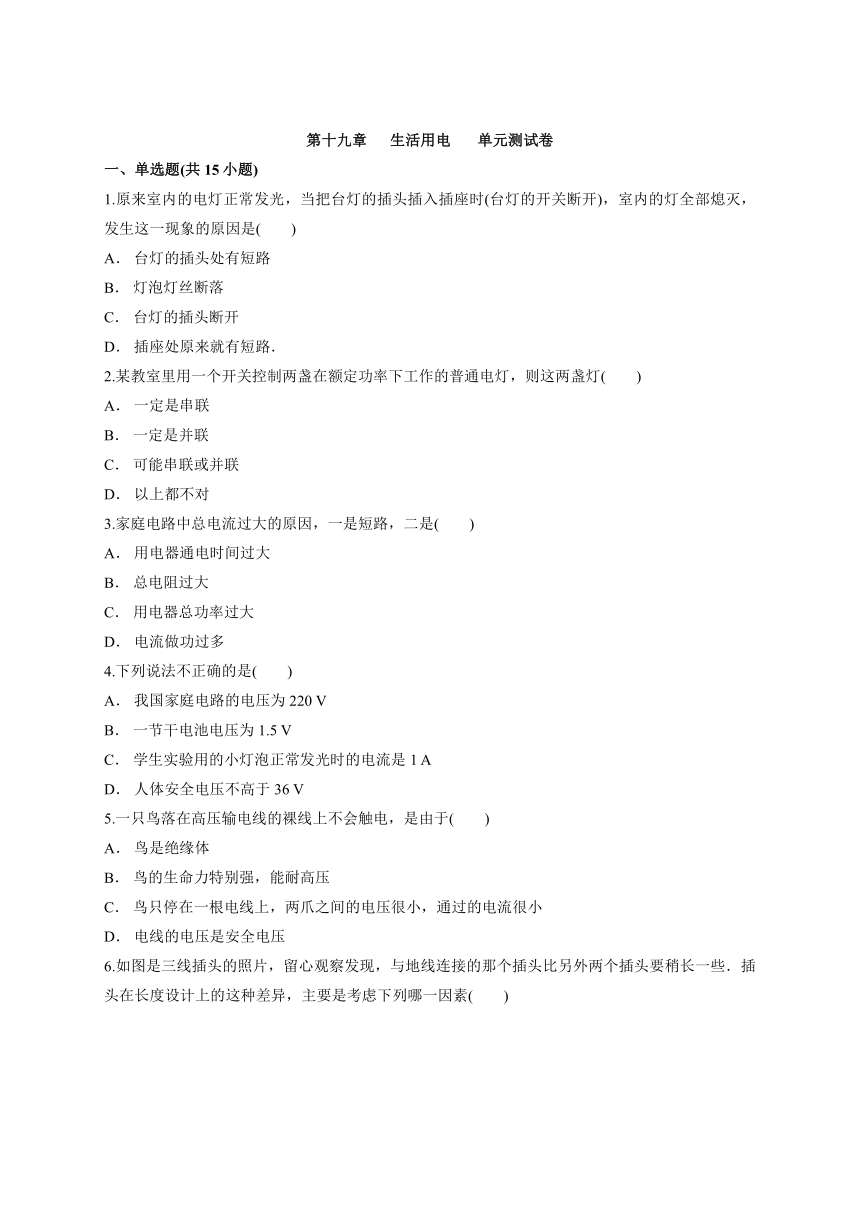

第十九章 生活用电 单元测试卷
一、单选题(共15小题)
1.原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，发生这一现象的原因是(　　)
A． 台灯的插头处有短路
B． 灯泡灯丝断落
C． 台灯的插头断开
D． 插座处原来就有短路．
2.某教室里用一个开关控制两盏在额定功率下工作的普通电灯，则这两盏灯(　　)
A． 一定是串联
B． 一定是并联
C． 可能串联或并联
D． 以上都不对
3.家庭电路中总电流过大的原因，一是短路，二是(　　)
A． 用电器通电时间过大
B． 总电阻过大
C． 用电器总功率过大
D． 电流做功过多
4.下列说法不正确的是(　　)
A． 我国家庭电路的电压为220 V
B． 一节干电池电压为1.5 V
C． 学生实验用的小灯泡正常发光时的电流是1 A
D． 人体安全电压不高于36 V
5.一只鸟落在高压输电线的裸线上不会触电，是由于(　　)
A． 鸟是绝缘体
B． 鸟的生命力特别强，能耐高压
C． 鸟只停在一根电线上，两爪之间的电压很小，通过的电流很小
D． 电线的电压是安全电压

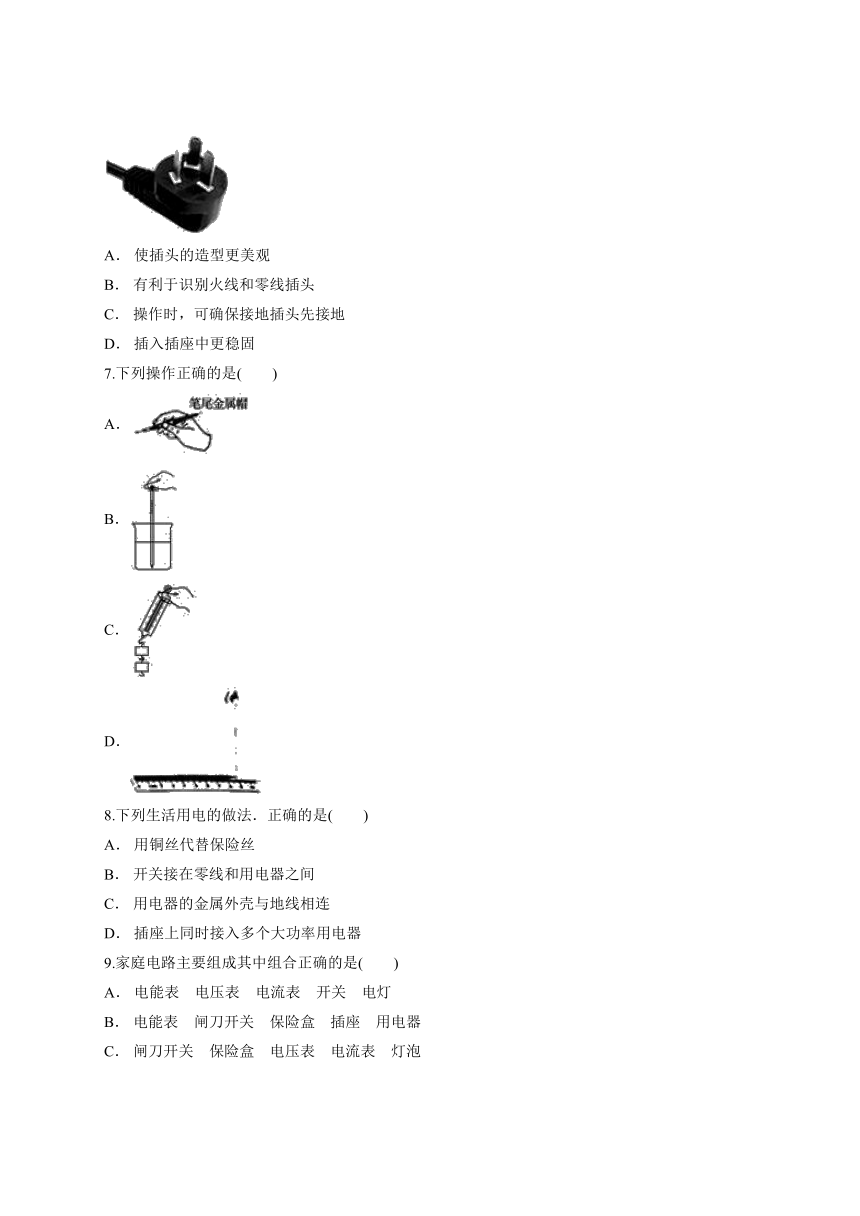

6.如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素(　　)
A． 使插头的造型更美观
B． 有利于识别火线和零线插头
C． 操作时，可确保接地插头先接地
D． 插入插座中更稳固
7.下列操作正确的是(　　)
A．
B．
C．
D．
8.下列生活用电的做法．正确的是(　　)
A． 用铜丝代替保险丝
B． 开关接在零线和用电器之间
C． 用电器的金属外壳与地线相连
D． 插座上同时接入多个大功率用电器
9.家庭电路主要组成其中组合正确的是(　　)
A． 电能表　电压表　电流表　开关　电灯
B． 电能表　闸刀开关　保险盒　插座　用电器
C． 闸刀开关　保险盒　电压表　电流表　灯泡
D． 灯泡　插座　电压表　电流表　闸刀开关
10.在220 V的照明电路上装有40 W的电灯10盏，现在手边只有额定电流为1 A的熔丝，安装熔丝比较合适的方法是(　　)
A． 将一根熔丝直接接在熔断器中
B． 将两根熔丝并联后接在熔断器中
C． 将三根熔丝并联后接在熔断器中
D． 将三根熔丝串联后接在熔断器中
11.如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为(　　)
A． 靠近会造成跨步电压触电
B． 高压线会把人吸过去
C． 靠近会造成高压电弧触电
D． 高压线会把人弹出去
12.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是(　　)
A．
B．
C．
D．

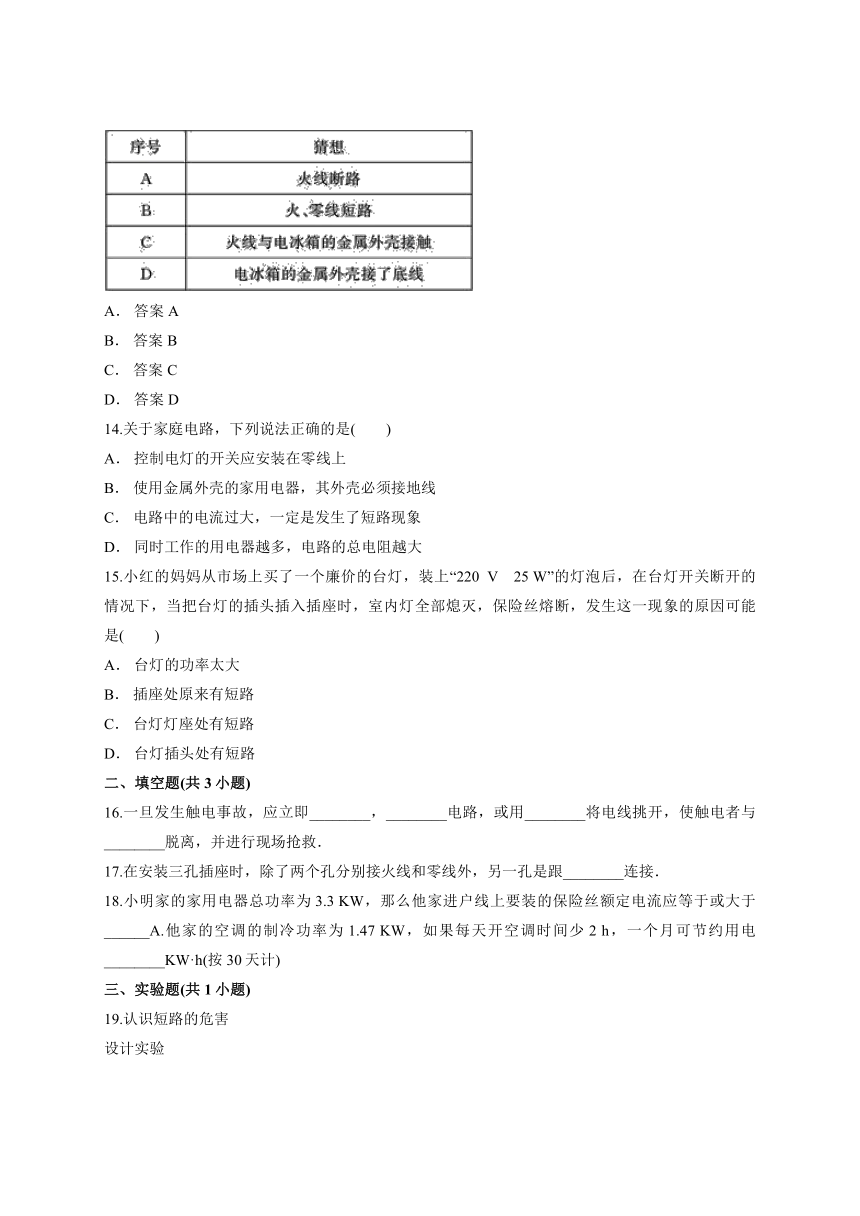

13.小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的(　　)猜想是合理的.
A． 答案A
B． 答案B
C． 答案C
D． 答案D
14.关于家庭电路，下列说法正确的是(　　)
A． 控制电灯的开关应安装在零线上
B． 使用金属外壳的家用电器，其外壳必须接地线
C． 电路中的电流过大，一定是发生了短路现象
D． 同时工作的用电器越多，电路的总电阻越大
15.小红的妈妈从市场上买了一个廉价的台灯，装上“220 V　25 W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是(　　)
A． 台灯的功率太大
B． 插座处原来有短路
C． 台灯灯座处有短路
D． 台灯插头处有短路
二、填空题(共3小题)
16.一旦发生触电事故，应立即________，________电路，或用________将电线挑开，使触电者与________脱离，并进行现场抢救．
17.在安装三孔插座时，除了两个孔分别接火线和零线外，另一孔是跟________连接．
18.小明家的家用电器总功率为3.3 KW，那么他家进户线上要装的保险丝额定电流应等于或大于______A.他家的空调的制冷功率为1.47 KW，如果每天开空调时间少2 h，一个月可节约用电________KW·h(按30天计)
三、实验题(共1小题)
19.认识短路的危害
设计实验

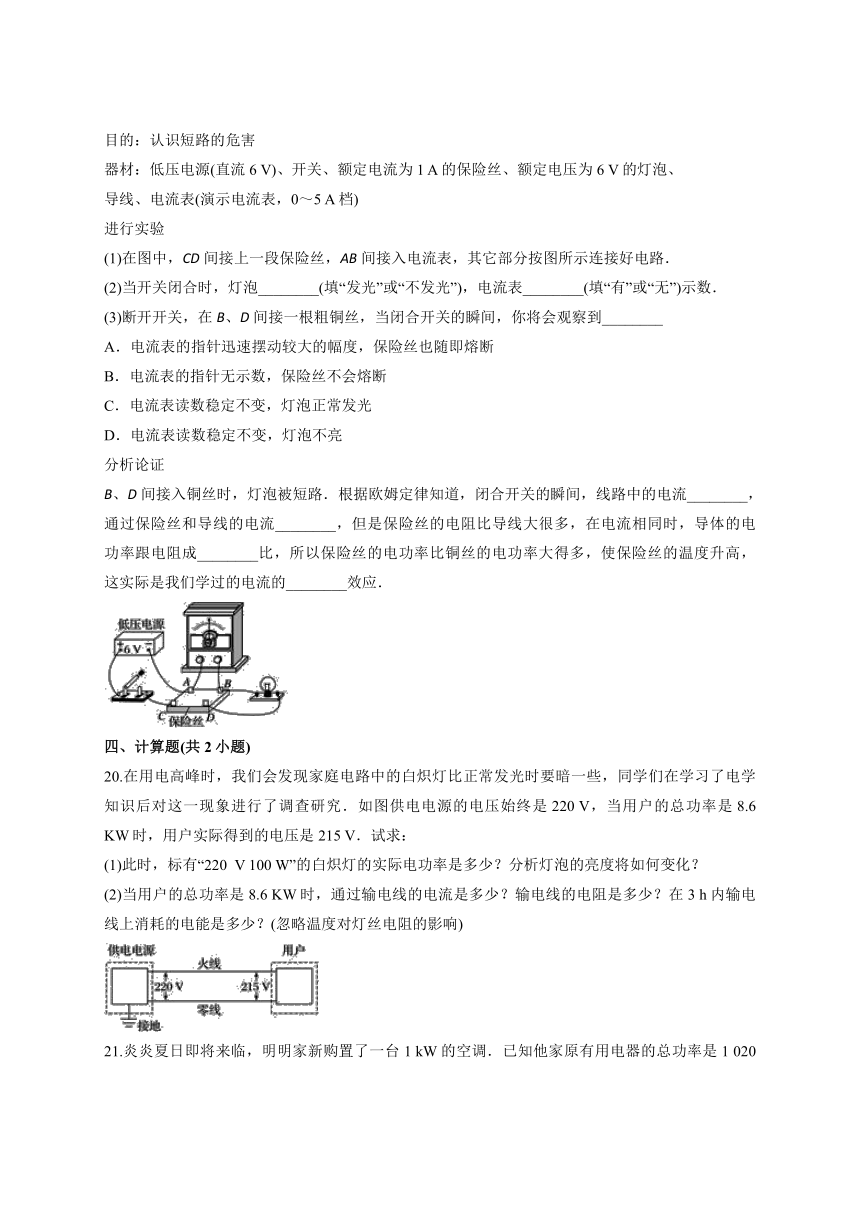

目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】A
【解析】原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，说明保险丝熔断了；
A、台灯的插头短路，在插头插入插座时会引起电源短路，保险丝熔断，故A正确；
B、灯泡的灯丝断了，则灯泡所在支路是断路的，由于家庭电路是并联电路，各支路互不影响，不会使得保险丝熔断，不会使室内的灯全部熄灭，故B错误；
C、台灯的插头断开，形成断路，室内的灯就不会熄灭，不会使得保险丝熔断，故C错误；
D、插座处原来就有短路，则原来保险丝就熔断了，原来室内的灯泡就不会发光，故D错误．
2.【答案】B
【解析】某教室里用一个开关控制两盏在额定功率下工作的普通电灯，当其中一盏灯熄灭后，另一盏灯仍可以正常工作，因此两盏灯一定是并联连接．
3.【答案】C
【解析】家庭电流中电流过大总共有两个原因：短路和总功率过大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大．当用电器总功率过大时，根据公式P＝UI，电流会非常大．
4.【答案】C
【解析】A、我国家庭电路的电压为220 V，故A正确；
B、一节干电池电压为1.5 V，故B正确；
C、学生实验用的小灯泡正常发光时的电流在0.3 A左右，故C错误；
D、对人体安全电压不高于36 V，故D正确．
5.【答案】C
【解析】落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体，所以不会被电死，故A、B、D不符合题意，只有C符合题意；
6.【答案】C
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离．
7.【答案】D
【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；
B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；
C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；
D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.
8.【答案】C
【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．
9.【答案】B
【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.
10.【答案】B
【解析】电路中的总功率：P＝40 W×10＝400 W，
电路中总电流：据P＝UI可知：I＝＝≈1.82 A，
可以用2根额定电流为1A的保险丝并联连入电路．
11.【答案】A
【解析】如高压线落到地面，人靠近时会造成跨步电压触电，故要派人看守现场，迅速找电工师傅来处理．
12.【答案】A
【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电．
13.【答案】C
【解析】A、火线断路，手接触冰箱门是不会触电的，所以A是错误的；
B、火线和零线接触，就会出现短路，就会烧坏保险丝，手接触电冰箱门不会触电，所以B是错误的；
C、火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，所以C是正确的；
D、电冰箱门的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，所以D是错误的．
14.【答案】B
【解析】A、为了安全，控制电灯的开关应安装在火线上，故A错误；
B、家用电器的金属外壳在使用时要接地，以免在使用时用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，避免对人造成伤害，故B正确；
C、电路中的电流过大，可能发生了短路现象，也可能是电路中的总功率过大引起的，故C错误；
D、因为家庭电路为并联电路，因此同时工作的用电器越多，电路的总电阻越小，故D错误．
15.【答案】D
【解析】A、灯泡额定功率为25 W，且台灯开关断开，保险丝熔断不可能是由于台灯的功率过大引起的，故A错误；
B、室内灯泡正常工作，说明原来电路为正常电路，故B错误；
C、台灯开关断开，即使台灯灯座处有短路，保险丝也不会熔断，故C错误；
D、原来室内电灯正常发光，当插头插入时，由于插头处有短路而使保险丝熔断，故D正确．
16.【答案】断开电源开关　断开　干木棍等绝缘体　电源
【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．
17.【答案】大地
【解析】三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟大地相连接．
18.【答案】15　88.2
【解析】：小明家的电流I＝＝＝15 A；
一个月可节约电能W＝P1t＝1.47 kW×30×2 h＝88.2 kW·h.
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
