第十三章 电路初探练习 2021-2022学年苏科版九年级上册物理（有答案）

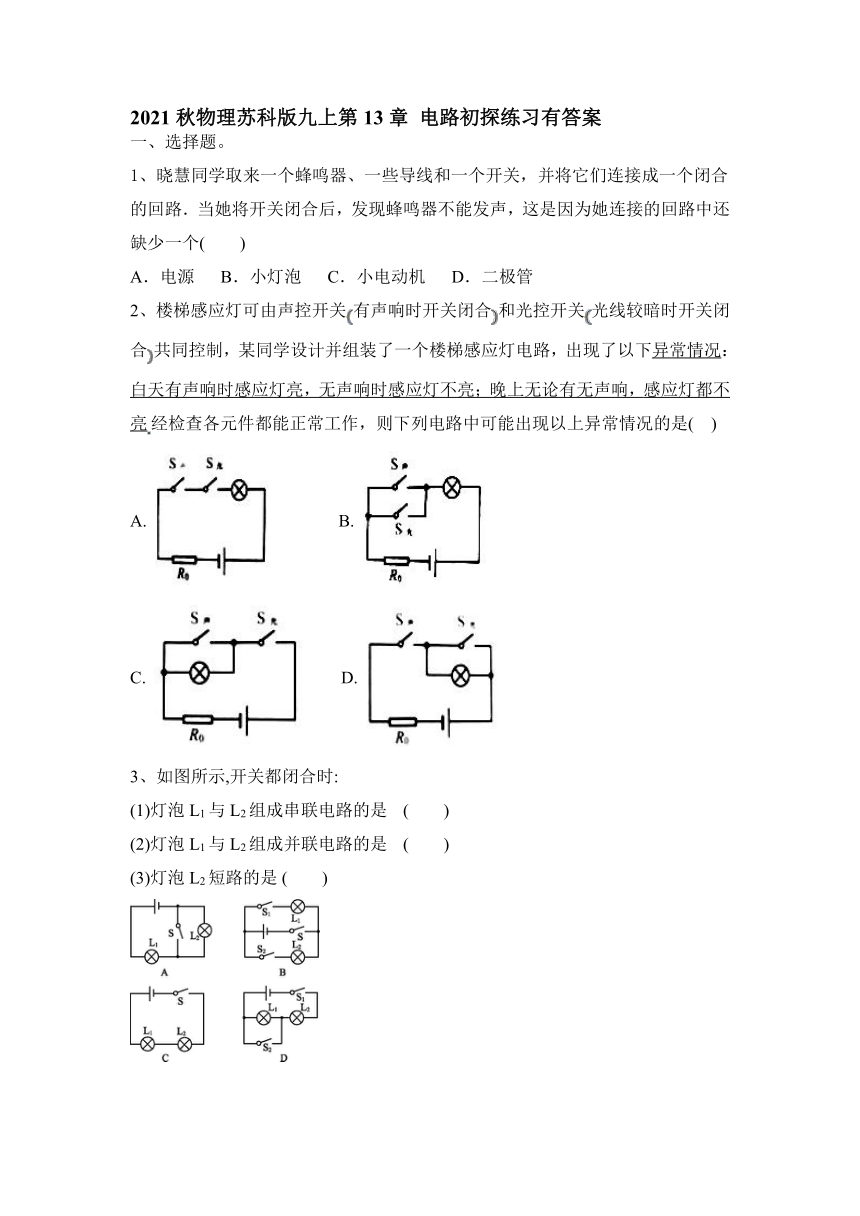

2021秋物理苏科版九上第13章 电路初探练习有答案
一、选择题。
1、晓慧同学取来一个蜂鸣器、一些导线和一个开关，并将它们连接成一个闭合的回路．当她将开关闭合后，发现蜂鸣器不能发声，这是因为她连接的回路中还缺少一个(　　)
A．电源 B．小灯泡 C．小电动机 D．二极管
2、楼梯感应灯可由声控开关有声响时开关闭合和光控开关光线较暗时开关闭合共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是( )
A. B.
C. D.
3、如图所示,开关都闭合时:
(1)灯泡L1与L2组成串联电路的是 (　　)
(2)灯泡L1与L2组成并联电路的是 (　　)
(3)灯泡L2短路的是 (　　)

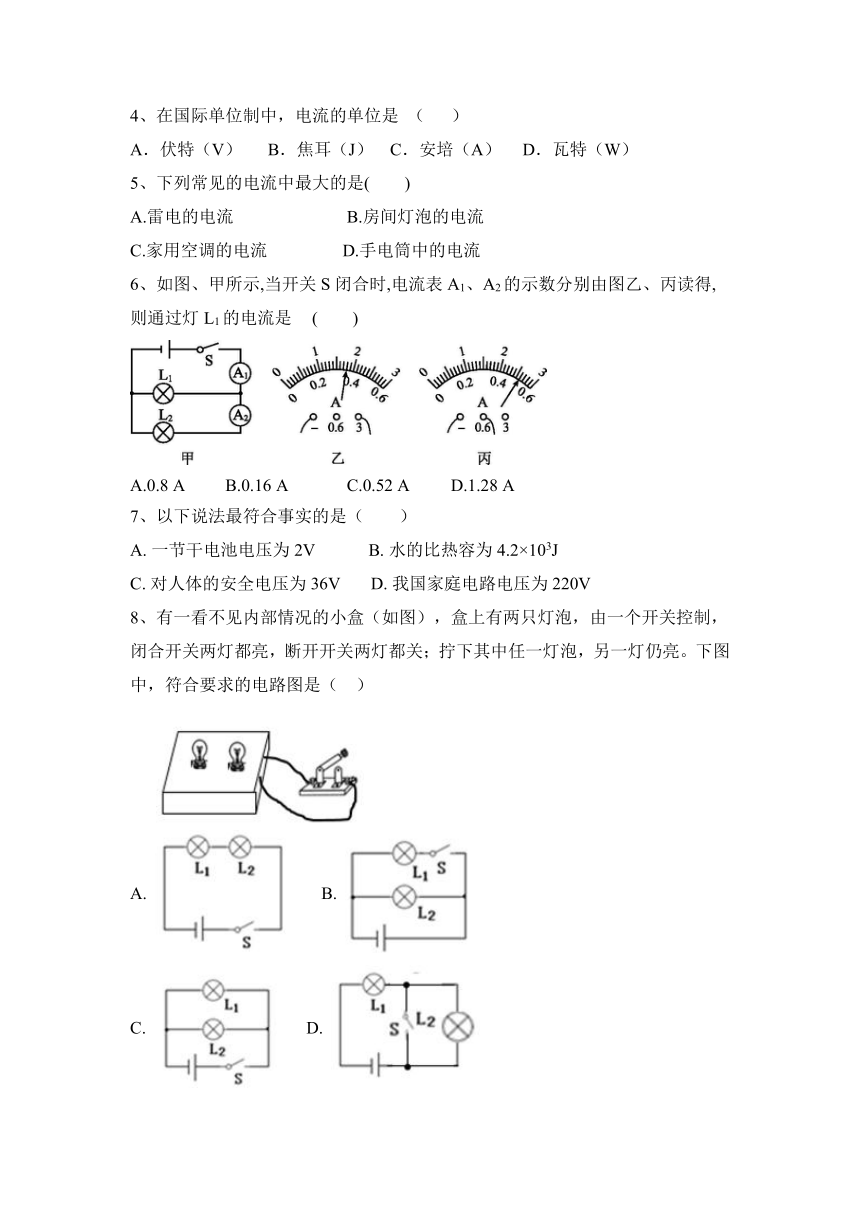

4、在国际单位制中，电流的单位是 （ ）
A．伏特（V） B．焦耳（J） C．安培（A） D．瓦特（W）
5、下列常见的电流中最大的是(　　)
A.雷电的电流 B.房间灯泡的电流
C.家用空调的电流 D.手电筒中的电流
6、如图、甲所示,当开关S闭合时,电流表A1、A2的示数分别由图乙、丙读得,则通过灯L1的电流是 (　　)
A.0.8 A 　 B.0.16 A 　 C.0.52 A 　D.1.28 A
7、以下说法最符合事实的是（　　）
A. 一节干电池电压为2V B. 水的比热容为4.2×103J
C. 对人体的安全电压为36V D. 我国家庭电路电压为220V
8、有一看不见内部情况的小盒（如图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都关；拧下其中任一灯泡，另一灯仍亮。下图中，符合要求的电路图是（ ）
A. B.
C. D.

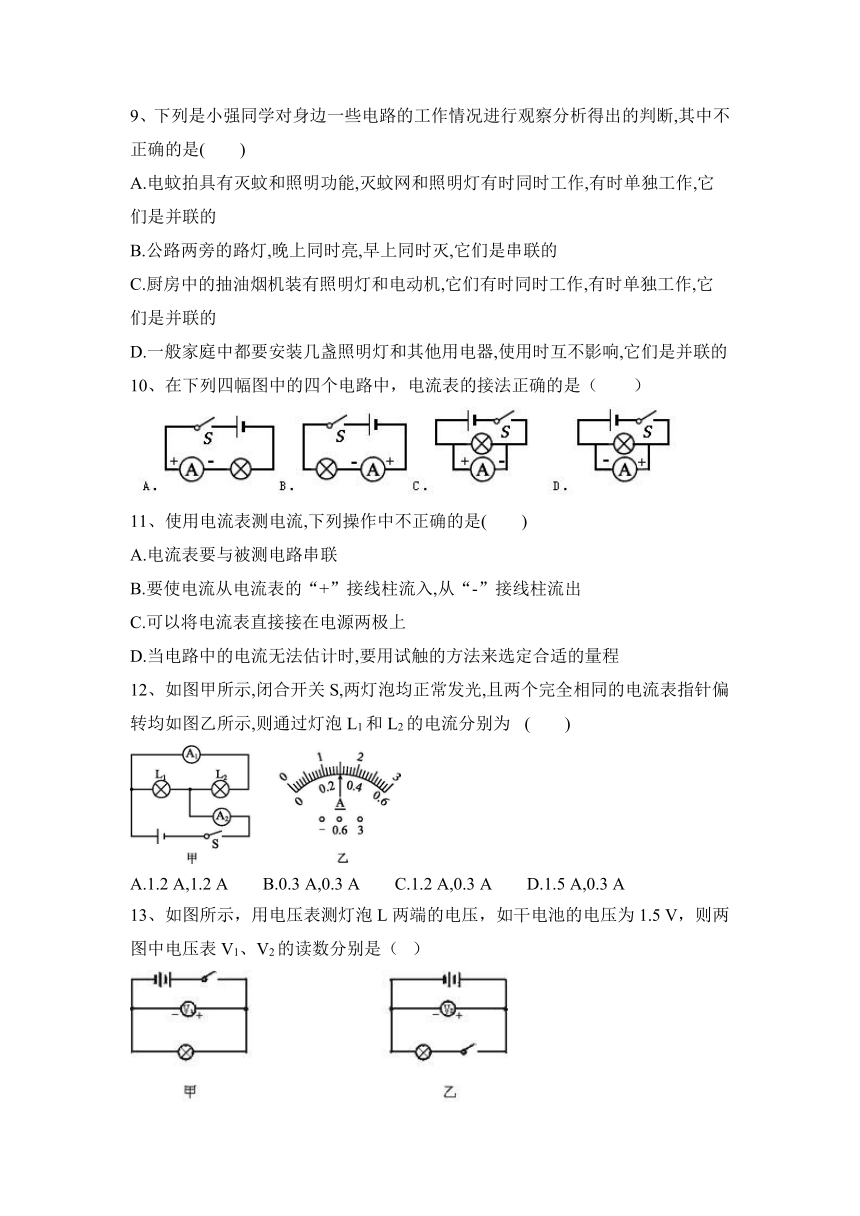

9、下列是小强同学对身边一些电路的工作情况进行观察分析得出的判断,其中不正确的是(　　)
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.公路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
10、在下列四幅图中的四个电路中，电流表的接法正确的是（　　）
11、使用电流表测电流,下列操作中不正确的是(　　)
A.电流表要与被测电路串联
B.要使电流从电流表的“+”接线柱流入,从“-”接线柱流出
C.可以将电流表直接接在电源两极上
D.当电路中的电流无法估计时,要用试触的方法来选定合适的量程
12、如图甲所示,闭合开关S,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为 (　　)
A.1.2 A,1.2 A　　B.0.3 A,0.3 A C.1.2 A,0.3 A　　D.1.5 A,0.3 A
13、如图所示，用电压表测灯泡L两端的电压，如干电池的电压为1.5 V，则两图中电压表V1、V2的读数分别是（ ）
A. V1为1.5 V,V2为1.5V B. V1为1.5 V,V2为零
C. V1为零，V2为1.5V D. V1V2都是零

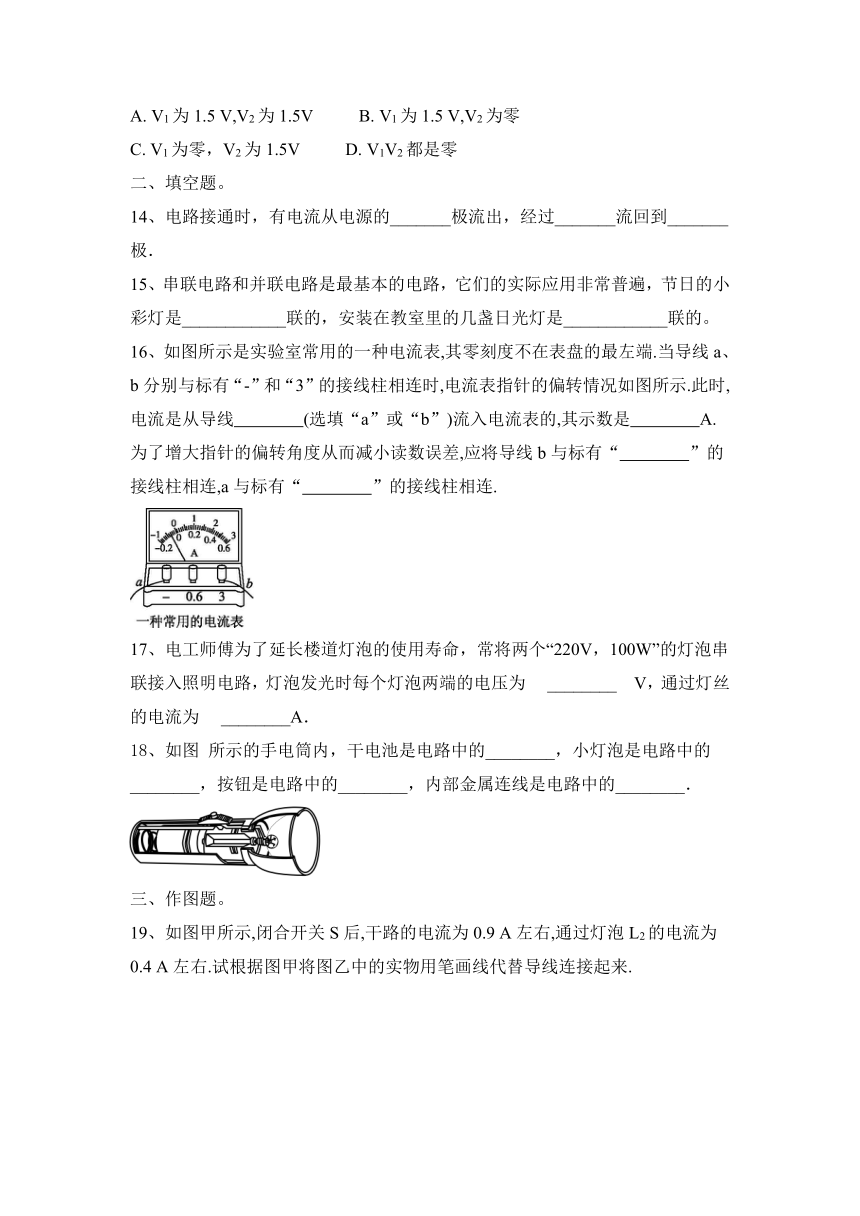

二、填空题。
14、电路接通时，有电流从电源的_______极流出，经过_______流回到_______极．
15、串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是____________联的，安装在教室里的几盏日光灯是____________联的。
16、如图所示是实验室常用的一种电流表,其零刻度不在表盘的最左端.当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针的偏转情况如图所示.此时,电流是从导线　　　　(选填“a”或“b”)流入电流表的,其示数是　　　　A.为了增大指针的偏转角度从而减小读数误差,应将导线b与标有“　　　　”的接线柱相连,a与标有“　　　　”的接线柱相连.
17、电工师傅为了延长楼道灯泡的使用寿命，常将两个“220V，100W”的灯泡串联接入照明电路，灯泡发光时每个灯泡两端的电压为　 ________　V，通过灯丝的电流为　 ________A．
18、如图 所示的手电筒内，干电池是电路中的________，小灯泡是电路中的________，按钮是电路中的________，内部金属连线是电路中的________．
三、作图题。
19、如图甲所示,闭合开关S后,干路的电流为0.9 A左右,通过灯泡L2的电流为0.4 A左右.试根据图甲将图乙中的实物用笔画线代替导线连接起来.

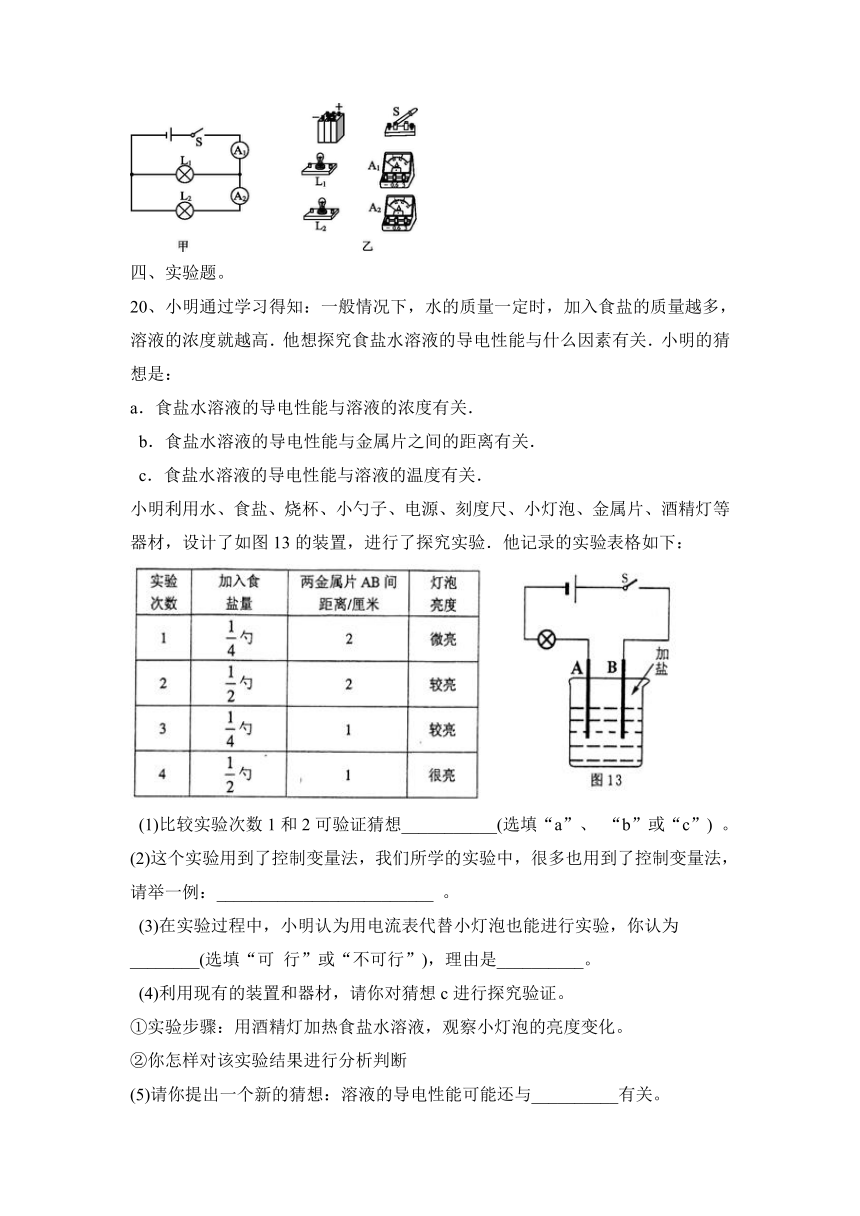

四、实验题。
20、小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，溶液的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：
a．食盐水溶液的导电性能与溶液的浓度有关．
b．食盐水溶液的导电性能与金属片之间的距离有关．
c．食盐水溶液的导电性能与溶液的温度有关．
小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图13的装置，进行了探究实验．他记录的实验表格如下：
(1)比较实验次数1和2可验证猜想___________(选填“a”、 “b”或“c”) 。
(2)这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：_________________________ 。
(3)在实验过程中，小明认为用电流表代替小灯泡也能进行实验，你认为________(选填“可 行”或“不可行”)，理由是__________。
(4)利用现有的装置和器材，请你对猜想c进行探究验证。
①实验步骤：用酒精灯加热食盐水溶液，观察小灯泡的亮度变化。
②你怎样对该实验结果进行分析判断
(5)请你提出一个新的猜想：溶液的导电性能可能还与__________有关。
2021秋物理苏科版九上第13章 电路初探练习有答案
一、选择题。
1、晓慧同学取来一个蜂鸣器、一些导线和一个开关，并将它们连接成一个闭合的回路．当她将开关闭合后，发现蜂鸣器不能发声，这是因为她连接的回路中还缺少一个(　　)
A．电源 B．小灯泡 C．小电动机 D．二极管
【答案】A　
2、楼梯感应灯可由声控开关有声响时开关闭合和光控开关光线较暗时开关闭合共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是( )
A. B.
C. D.
【答案】D
3、如图所示,开关都闭合时:
(1)灯泡L1与L2组成串联电路的是 (　　)
(2)灯泡L1与L2组成并联电路的是 (　　)
(3)灯泡L2短路的是 (　　)
【答案】(1)C　(2)B　(3)A
4、在国际单位制中，电流的单位是 （ ）
A．伏特（V） B．焦耳（J） C．安培（A） D．瓦特（W）
【答案】C
5、下列常见的电流中最大的是(　　)
A.雷电的电流 B.房间灯泡的电流
C.家用空调的电流 D.手电筒中的电流
【答案】A
6、如图、甲所示,当开关S闭合时,电流表A1、A2的示数分别由图乙、丙读得,则通过灯L1的电流是 (　　)
A.0.8 A 　 B.0.16 A 　 C.0.52 A 　D.1.28 A
【答案】D　
7、以下说法最符合事实的是（　　）
A. 一节干电池电压为2V B. 水的比热容为4.2×103J
C. 对人体的安全电压为36V D. 我国家庭电路电压为220V
【答案】D
8、有一看不见内部情况的小盒（如图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都关；拧下其中任一灯泡，另一灯仍亮。下图中，符合要求的电路图是（ ）
A. B.
C. D.
【答案】C
9、下列是小强同学对身边一些电路的工作情况进行观察分析得出的判断,其中不正确的是(　　)
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.公路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的
【答案】B　
10、在下列四幅图中的四个电路中，电流表的接法正确的是（　　）
【答案】A
11、使用电流表测电流,下列操作中不正确的是(　　)
A.电流表要与被测电路串联
B.要使电流从电流表的“+”接线柱流入,从“-”接线柱流出
C.可以将电流表直接接在电源两极上
D.当电路中的电流无法估计时,要用试触的方法来选定合适的量程
【答案】C　
12、如图甲所示,闭合开关S,两灯泡均正常发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为 (　　)
A.1.2 A,1.2 A　　B.0.3 A,0.3 A C.1.2 A,0.3 A　　D.1.5 A,0.3 A
【答案】C　
13、如图所示，用电压表测灯泡L两端的电压，如干电池的电压为1.5 V，则两图中电压表V1、V2的读数分别是（ ）
A. V1为1.5 V,V2为1.5V B. V1为1.5 V,V2为零
C. V1为零，V2为1.5V D. V1V2都是零
【答案】C
二、填空题。
14、电路接通时，有电流从电源的_______极流出，经过_______流回到_______极．
【答案】正　用电器　负　
15、串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是____________联的，安装在教室里的几盏日光灯是____________联的。
【答案】串 并
16、如图所示是实验室常用的一种电流表,其零刻度不在表盘的最左端.当导线a、b分别与标有“-”和“3”的接线柱相连时,电流表指针的偏转情况如图所示.此时,电流是从导线　　　　(选填“a”或“b”)流入电流表的,其示数是　　　　A.为了增大指针的偏转角度从而减小读数误差,应将导线b与标有“　　　　”的接线柱相连,a与标有“　　　　”的接线柱相连.
【答案】a　0.3　-　0.6　
17、电工师傅为了延长楼道灯泡的使用寿命，常将两个“220V，100W”的灯泡串联接入照明电路，灯泡发光时每个灯泡两端的电压为　 ________　V，通过灯丝的电流为　 ________A．
【答案】110；0.23
18、如图 所示的手电筒内，干电池是电路中的________，小灯泡是电路中的________，按钮是电路中的________，内部金属连线是电路中的________．
【答案】电源　用电器　开关　导线
三、作图题。
19、如图甲所示,闭合开关S后,干路的电流为0.9 A左右,通过灯泡L2的电流为0.4 A左右.试根据图甲将图乙中的实物用笔画线代替导线连接起来.
【答案】如图所示：
【解析】根据题意确定电流表所选用的量程.因为0.9 A>0.6 A,0.4 A<0.6 A,所以测干路电流的A1选择大量程,测支路电流的A2选择小量程。
四、实验题。
20、小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，溶液的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：
a．食盐水溶液的导电性能与溶液的浓度有关．
b．食盐水溶液的导电性能与金属片之间的距离有关．
c．食盐水溶液的导电性能与溶液的温度有关．
小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图13的装置，进行了探究实验．他记录的实验表格如下：
(1)比较实验次数1和2可验证猜想___________(选填“a”、 “b”或“c”) 。
(2)这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：_________________________ 。
(3)在实验过程中，小明认为用电流表代替小灯泡也能进行实验，你认为________(选填“可 行”或“不可行”)，理由是__________。
(4)利用现有的装置和器材，请你对猜想c进行探究验证。
①实验步骤：用酒精灯加热食盐水溶液，观察小灯泡的亮度变化。
②你怎样对该实验结果进行分析判断
(5)请你提出一个新的猜想：溶液的导电性能可能还与__________有关。
【答案】（1）a (2)探究电流与电压、电阻的关系等（合理均可得分）
（3）可行 电流表能测出电路中的电流大小可反映出溶液的导电性能
（4）如果小灯泡亮度发生变化，说明溶液的导电性与溶液的温度有关，否则无关。
（5）金属片插入溶液中的深度（或金属片与溶液中的接触面积等）
