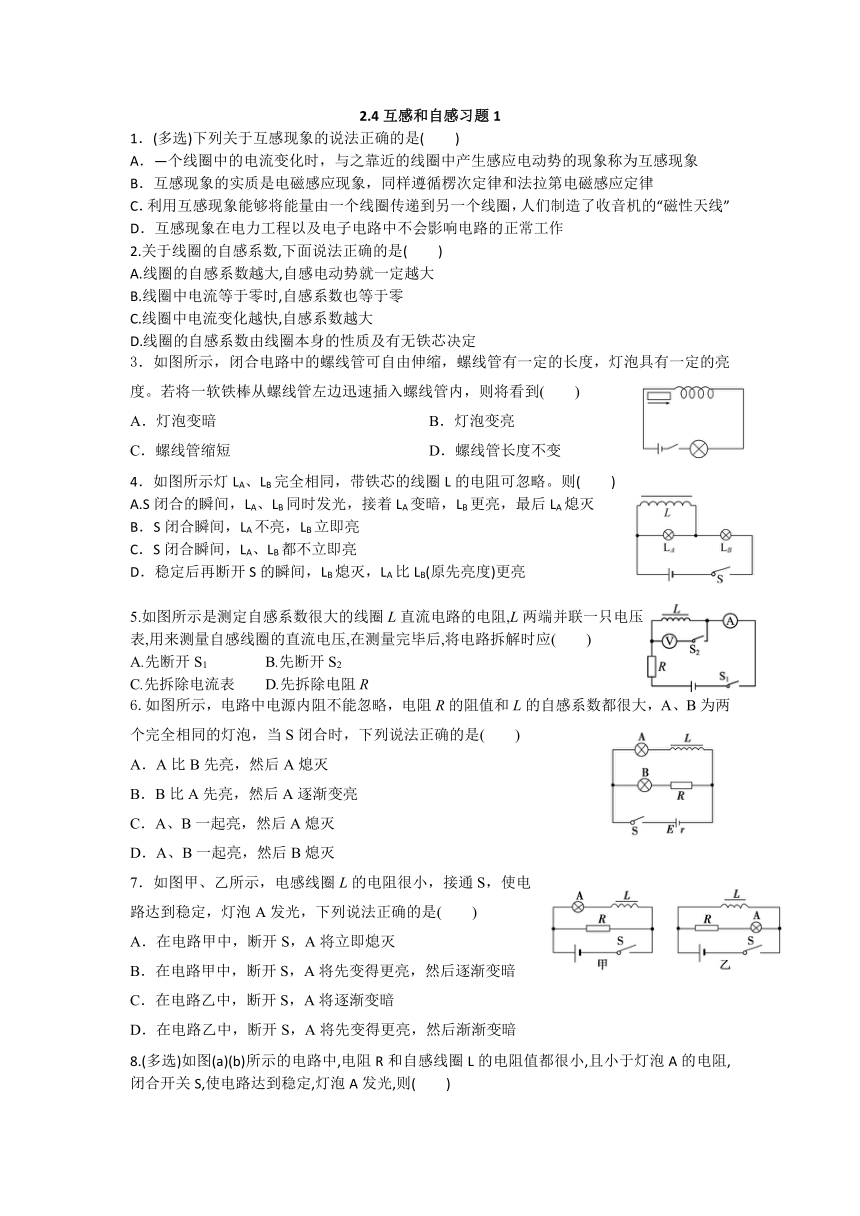

2.4互感和自感习题1
1．(多选)下列关于互感现象的说法正确的是(　　)
A．—个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象
B．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律
C．利用互感现象能够将能量由一个线圈传递到另一个线圈，人们制造了收音机的“磁性天线”
D．互感现象在电力工程以及电子电路中不会影响电路的正常工作
2.关于线圈的自感系数,下面说法正确的是(　　)
A.线圈的自感系数越大,自感电动势就一定越大
B.线圈中电流等于零时,自感系数也等于零
C.线圈中电流变化越快,自感系数越大
D.线圈的自感系数由线圈本身的性质及有无铁芯决定
3．如图所示，闭合电路中的螺线管可自由伸缩，螺线管有一定的长度，灯泡具有一定的亮度。若将一软铁棒从螺线管左边迅速插入螺线管内，则将看到(　　)
A．灯泡变暗　　　　　　 B．灯泡变亮
C．螺线管缩短 D．螺线管长度不变
4．如图所示灯LA、LB完全相同，带铁芯的线圈L的电阻可忽略。则(　　)
A.S闭合的瞬间，LA、LB同时发光，接着LA变暗，LB更亮，最后LA熄灭
B．S闭合瞬间，LA不亮，LB立即亮
C．S闭合瞬间，LA、LB都不立即亮
D．稳定后再断开S的瞬间，LB熄灭，LA比LB(原先亮度)更亮
5.如图所示是测定自感系数很大的线圈L直流电路的电阻,L两端并联一只电压表,用来测量自感线圈的直流电压,在测量完毕后,将电路拆解时应(　　)　　　　　　　　　　　　　
A.先断开S1 B.先断开S2
C.先拆除电流表 D.先拆除电阻R
6.如图所示，电路中电源内阻不能忽略，电阻R的阻值和L的自感系数都很大，A、B为两个完全相同的灯泡，当S闭合时，下列说法正确的是(　　)
A．A比B先亮，然后A熄灭
B．B比A先亮，然后A逐渐变亮
C．A、B一起亮，然后A熄灭
D．A、B一起亮，然后B熄灭
7．如图甲、乙所示，电感线圈L的电阻很小，接通S，使电路达到稳定，灯泡A发光，下列说法正确的是(　　)
A．在电路甲中，断开S，A将立即熄灭
B．在电路甲中，断开S，A将先变得更亮，然后逐渐变暗
C．在电路乙中，断开S，A将逐渐变暗
D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗

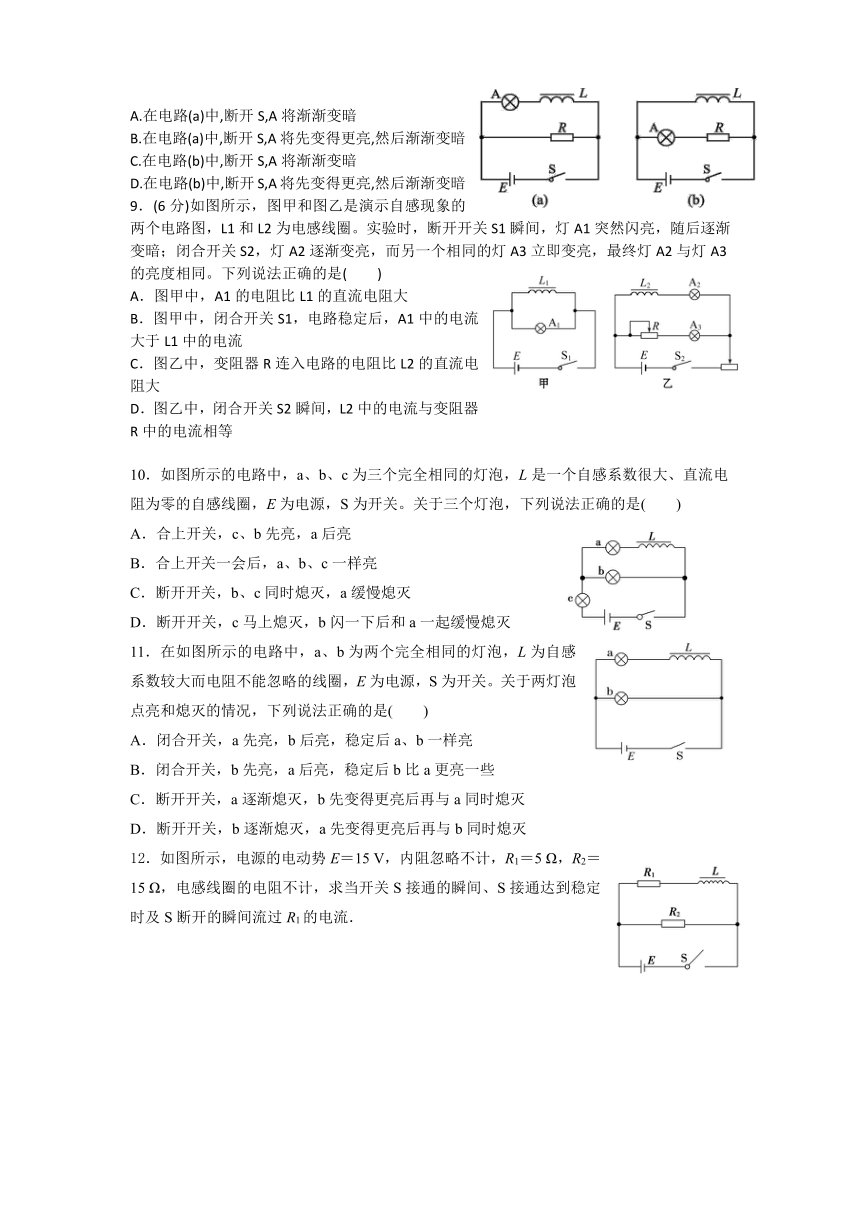

8.(多选)如图(a)(b)所示的电路中,电阻R和自感线圈L的电阻值都很小,且小于灯泡A的电阻,闭合开关S,使电路达到稳定,灯泡A发光,则(　　)
A.在电路(a)中,断开S,A将渐渐变暗
B.在电路(a)中,断开S,A将先变得更亮,然后渐渐变暗
C.在电路(b)中,断开S,A将渐渐变暗
D.在电路(b)中,断开S,A将先变得更亮,然后渐渐变暗
9．(6分)如图所示，图甲和图乙是演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终灯A2与灯A3的亮度相同。下列说法正确的是(　　)
A．图甲中，A1的电阻比L1的直流电阻大
B．图甲中，闭合开关S1，电路稳定后，A1中的电流大于L1中的电流
C．图乙中，变阻器R连入电路的电阻比L2的直流电阻大
D．图乙中，闭合开关S2瞬间，L2中的电流与变阻器R中的电流相等
10．如图所示的电路中，a、b、c为三个完全相同的灯泡，L是一个自感系数很大、直流电阻为零的自感线圈，E为电源，S为开关。关于三个灯泡，下列说法正确的是(　　)
A．合上开关，c、b先亮，a后亮
B．合上开关一会后，a、b、c一样亮
C．断开开关，b、c同时熄灭，a缓慢熄灭
D．断开开关，c马上熄灭，b闪一下后和a一起缓慢熄灭
11．在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感系数较大而电阻不能忽略的线圈，E为电源，S为开关。关于两灯泡点亮和熄灭的情况，下列说法正确的是(　　)
A．闭合开关，a先亮，b后亮，稳定后a、b一样亮
B．闭合开关，b先亮，a后亮，稳定后b比a更亮一些
C．断开开关，a逐渐熄灭，b先变得更亮后再与a同时熄灭
D．断开开关，b逐渐熄灭，a先变得更亮后再与b同时熄灭
12．如图所示，电源的电动势E＝15 V，内阻忽略不计，R1＝5 Ω，R2＝15 Ω，电感线圈的电阻不计，求当开关S接通的瞬间、S接通达到稳定时及S断开的瞬间流过R1的电流．

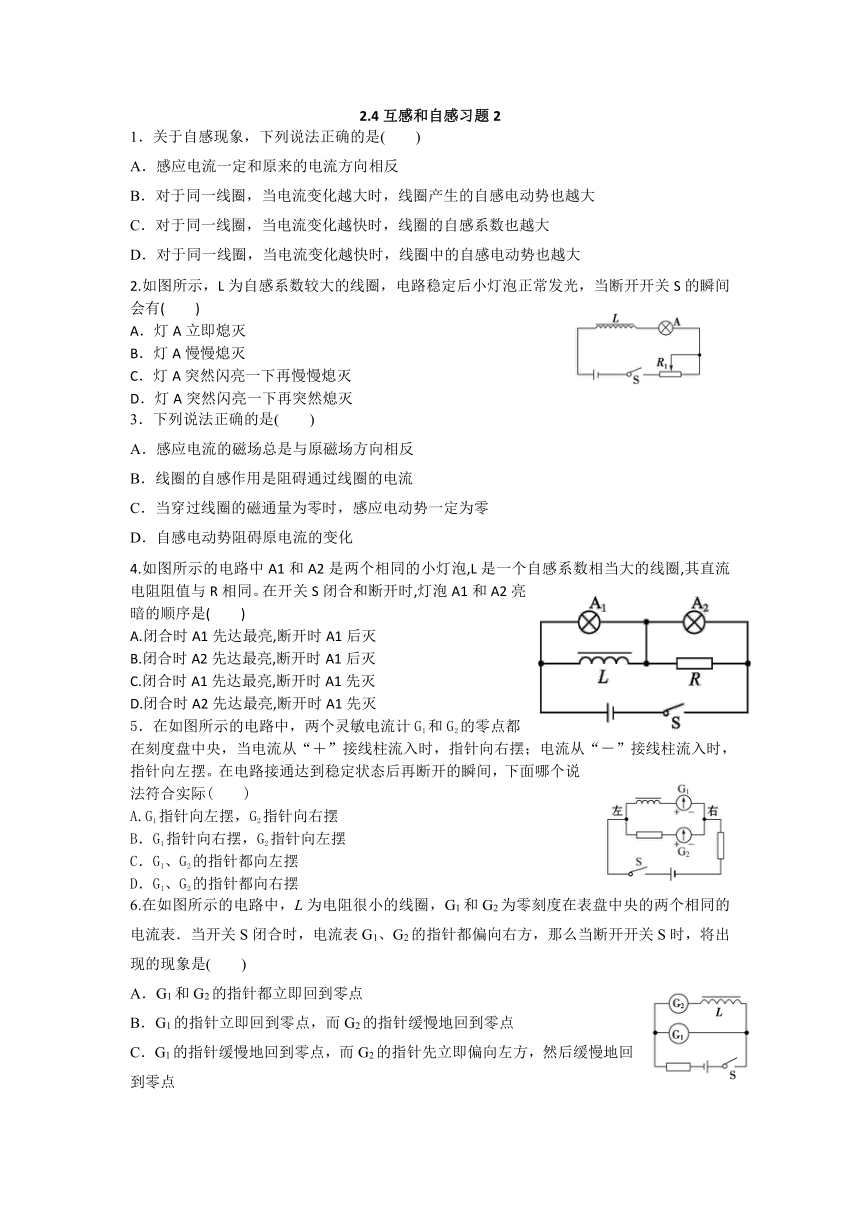

2.4互感和自感习题2
1．关于自感现象，下列说法正确的是(　　)
A．感应电流一定和原来的电流方向相反
B．对于同一线圈，当电流变化越大时，线圈产生的自感电动势也越大
C．对于同一线圈，当电流变化越快时，线圈的自感系数也越大
D．对于同一线圈，当电流变化越快时，线圈中的自感电动势也越大
2.如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S的瞬间会有(　　)
A．灯A立即熄灭
B．灯A慢慢熄灭
C．灯A突然闪亮一下再慢慢熄灭
D．灯A突然闪亮一下再突然熄灭
3．下列说法正确的是(　　)
A．感应电流的磁场总是与原磁场方向相反
B．线圈的自感作用是阻碍通过线圈的电流
C．当穿过线圈的磁通量为零时，感应电动势一定为零
D．自感电动势阻碍原电流的变化
4.如图所示的电路中A1和A2是两个相同的小灯泡,L是一个自感系数相当大的线圈,其直流电阻阻值与R相同。在开关S闭合和断开时,灯泡A1和A2亮暗的顺序是(　　)
A.闭合时A1先达最亮,断开时A1后灭
B.闭合时A2先达最亮,断开时A1后灭
C.闭合时A1先达最亮,断开时A1先灭
D.闭合时A2先达最亮,断开时A1先灭
5．在如图所示的电路中，两个灵敏电流计G1和G2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆。在电路接通达到稳定状态后再断开的瞬间，下面哪个说法符合实际(　　)
A.G1指针向左摆，G2指针向右摆
B．G1指针向右摆，G2指针向左摆
C．G1、G2的指针都向左摆
D．G1、G2的指针都向右摆
6.在如图所示的电路中，L为电阻很小的线圈，G1和G2为零刻度在表盘中央的两个相同的电流表．当开关S闭合时，电流表G1、G2的指针都偏向右方，那么当断开开关S时，将出现的现象是(　　)
A．G1和G2的指针都立即回到零点
B．G1的指针立即回到零点，而G2的指针缓慢地回到零点
C．G1的指针缓慢地回到零点，而G2的指针先立即偏向左方，然后缓慢地回到零点
D．G2的指针缓慢地回到零点，而G1的指针先立即偏向左方，然后缓慢地回到零点
7.如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻RL与灯泡的电阻R满足RL8.(多选)如图A1、A2是两个电流表，AB和CD两支路直流电阻相同，R是变阻器，L是带铁芯的线圈，下列结论正确的有(　　)
A.刚闭合K时，A1示数大于A2示数
B．闭合K后(经足够长时间)，A1示数等于A2示数
C．刚断开K的瞬间，A1示数大于A2示数
D．断开K后，通过R的电流方向与断开K前相反
9.(多选)如图所示，E为电源，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡。则下列说法正确的是(　　)
A．刚闭合S的瞬间，通过D1、D2的电流大小相等
B．刚闭合S的瞬间，通过D2的电流大于通过D1的电流
C．闭合S待电路稳定后，D1熄灭，D2比原来更亮
D．闭合S待电路稳定后，将S断开瞬间，D2立即熄灭，D1闪亮一下再熄灭
10．某同学为了验证断电自感现象，自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E，用导线将它们连接成如图所示的电路．检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象．虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因．你认为最有可能造成小灯泡未闪亮的原因是(　　)
A．电源的内阻较大 B．小灯泡电阻偏大
C．线圈电阻偏大 D．线圈的自感系数较大
11.(多选)如图，电灯的灯丝电阻为2 Ω，电池电动势为2 V，内阻不计，线圈匝数足够多，其直流电阻为3 Ω。先合上开关S，过一段时间突然断开S，则下列说法中错误的是(　　)
A．电灯立即熄灭 B．电灯立即先暗再熄灭
C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相同
D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相反
12.为了演示接通电源的瞬间和断开电源的瞬间的电磁感应现象，设计了如图所示的电路图，A、B两灯规格相同，L的直流电阻和R相等，开关接通的瞬间，A灯的亮度____________(选填“大于”“等于”或“小于”)B灯的亮度；通电一段时间后，A灯的亮度_________(选填“大于”“等于”或“小于”)B灯的亮度；断电的瞬间，B灯__________(选填“立即”或“逐渐”)熄灭。
2.4互感和自感习题1参考答案
1.ABC 2.D 3.A 4.A 5.B 6.B 7.D 8.AD 9.A 10.A 11.B
12.S接通的瞬间，流过R1的电流为0.稳定时，I1＝3 A.I1＝＝3 A;S断开瞬间，R1中的电流仍为I1＝3 A.
2.4互感和自感习题2参考答案
D 2.A 3.D 4.A 5.B 6.D 7.C 8.BD 9.ACD 10.C 11.ACD
12答案：大于　等于　立即
