第十七章 第4节 欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级能力检测
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

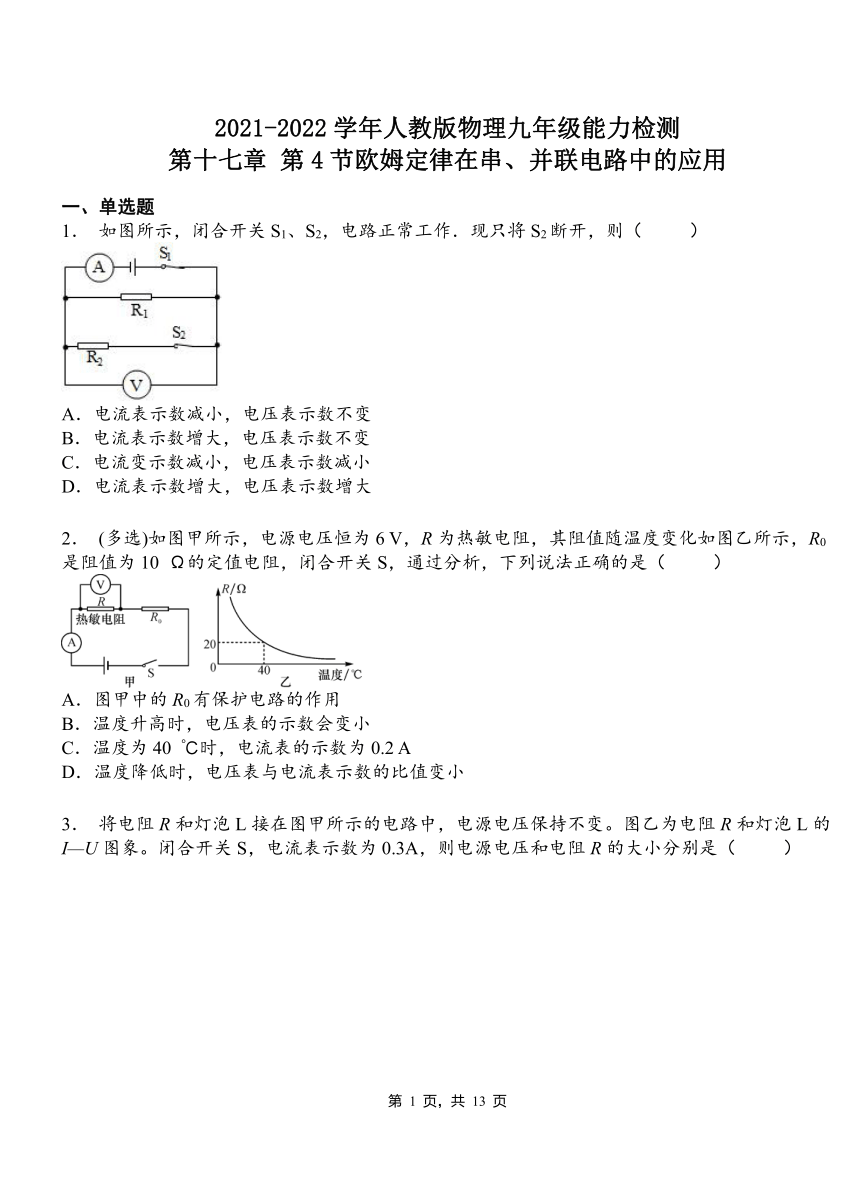

1． 如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
2． (多选)如图甲所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法正确的是（ ）
A．图甲中的R0有保护电路的作用
B．温度升高时，电压表的示数会变小
C．温度为40 ℃时，电流表的示数为0.2 A
D．温度降低时，电压表与电流表示数的比值变小

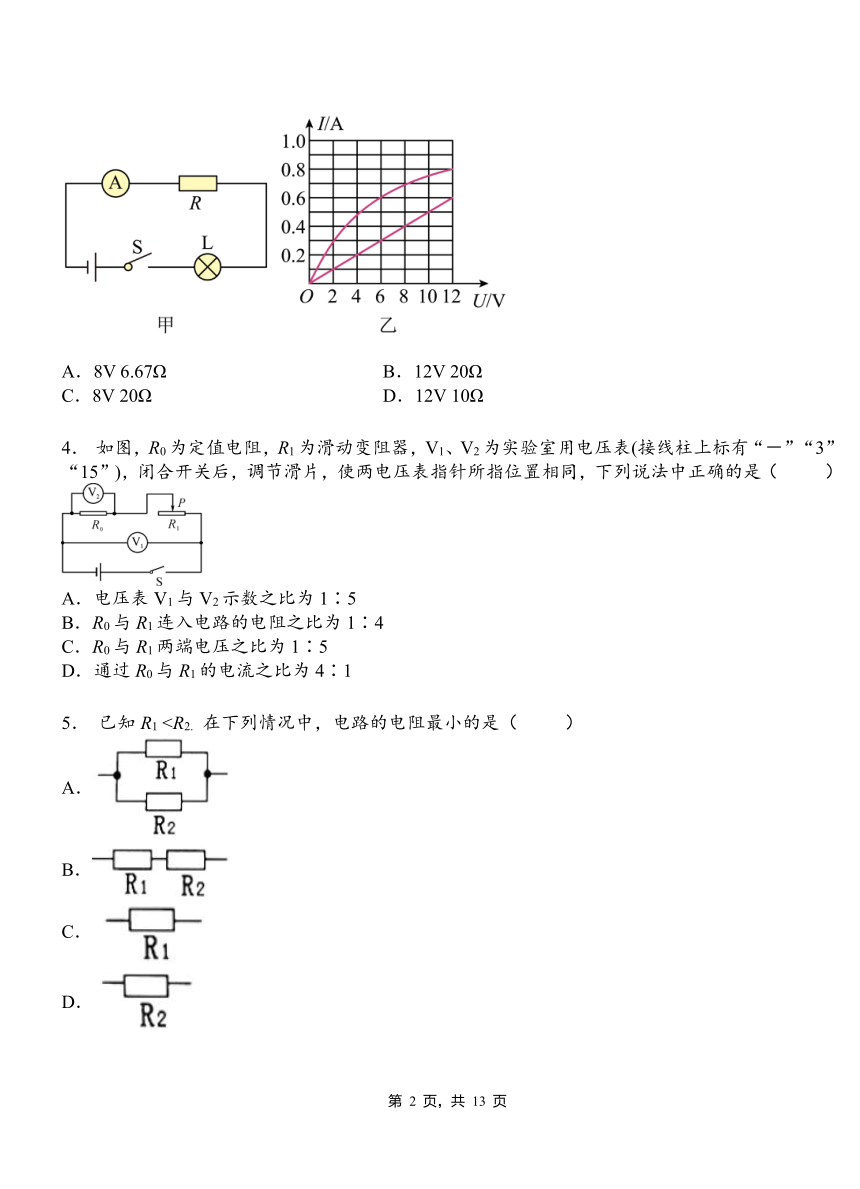

3． 将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
4． 如图，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”“15”)，闭合开关后，调节滑片，使两电压表指针所指位置相同，下列说法中正确的是（ ）
A．电压表V1与V2示数之比为1∶5
B．R0与R1连入电路的电阻之比为1∶4
C．R0与R1两端电压之比为1∶5
D．通过R0与R1的电流之比为4∶1
5． 已知R1 A．
B．
C．
D．

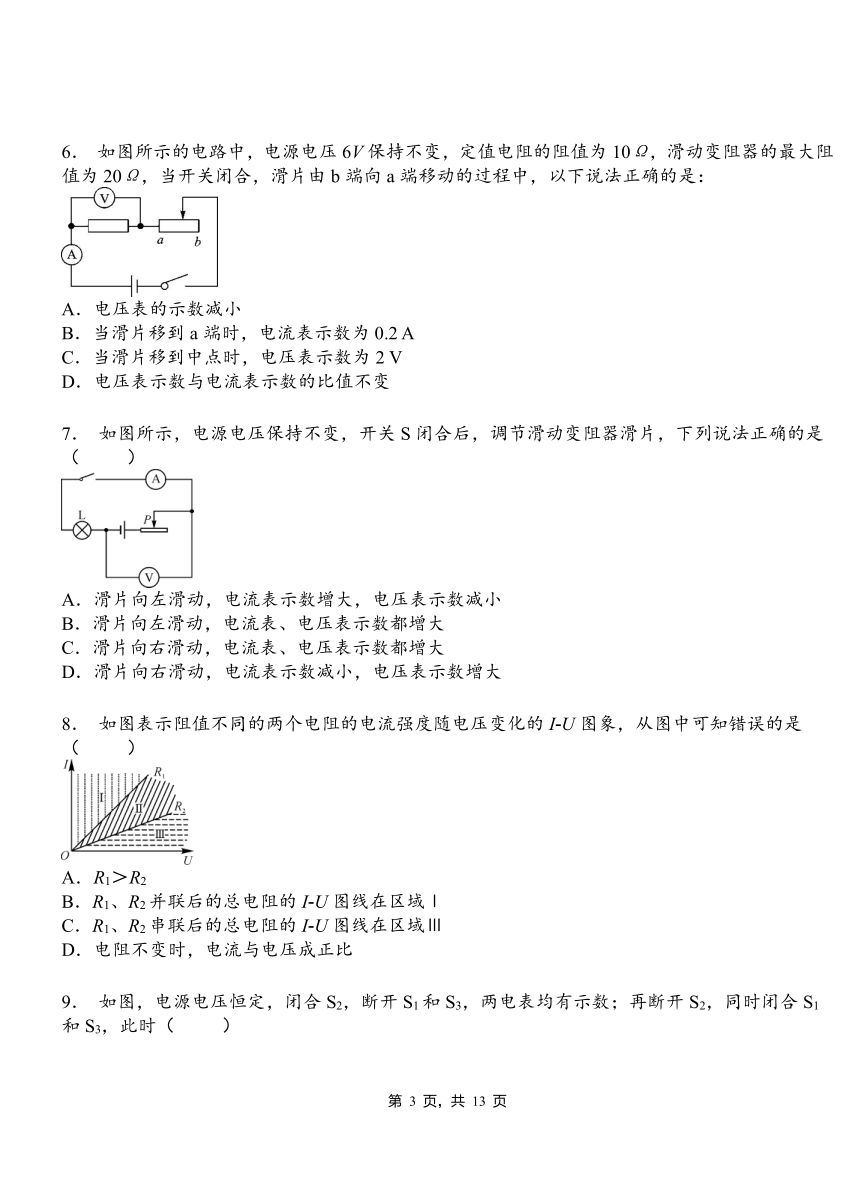

6． 如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是：
A．电压表的示数减小
B．当滑片移到a端时，电流表示数为0.2 A
C．当滑片移到中点时，电压表示数为2 V
D．电压表示数与电流表示数的比值不变
7． 如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A．滑片向左滑动，电流表示数增大，电压表示数减小
B．滑片向左滑动，电流表、电压表示数都增大
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数减小，电压表示数增大
8． 如图表示阻值不同的两个电阻的电流强度随电压变化的I U图象，从图中可知错误的是（ ）
A．R1＞R2
B．R1、R2并联后的总电阻的I U图线在区域Ⅰ
C．R1、R2串联后的总电阻的I U图线在区域Ⅲ
D．电阻不变时，电流与电压成正比

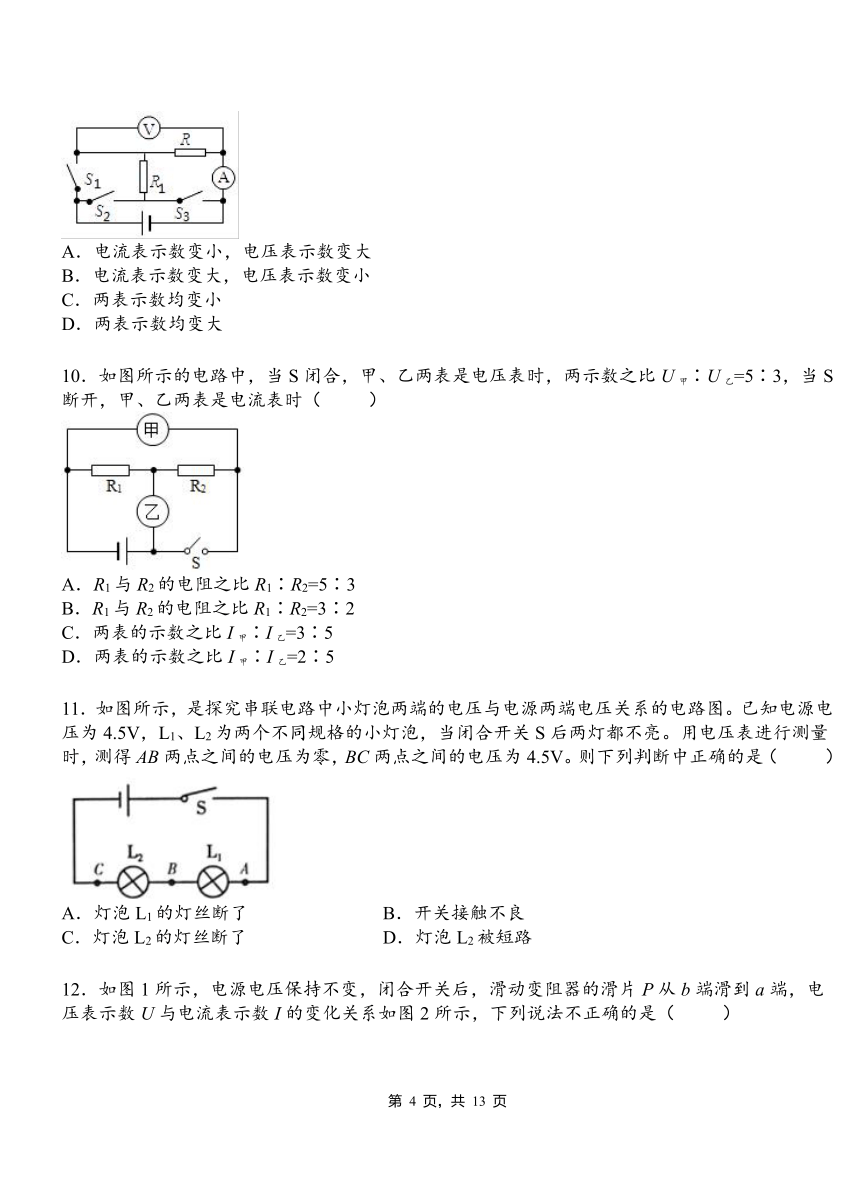

9． 如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
10．如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
11．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路
12．如图1所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（ ）
A．电源电压是6 V
B．定值电阻R的阻值为20 Ω
C．滑动变阻器的最大值为40 Ω
D．当滑动变阻器的滑片位于变阻器的中点时，电流表的示数为0.2 A
13．如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
14．在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯泡L一定变亮
B．灯泡L一定短路
C．电阻R可能断路
D．电阻R可能短路
15．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
二、填空题
16．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
17．如图所示，电压表V1、V2的示数之比为3∶5，则R1∶R2＝ ，I1∶I2＝ ．
18．如图所示的电路，电源电压保持不变，当滑动变阻器的滑片从 a端向b端滑动的过程中，电流表示数________ ；电压表示数________ (填“变大”“变小”或“不变”)
19．如图电路中，电源电压不变，变阻器最大阻值R2＝20 Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3 A，而电压表V1的最大示数与最小示数之比为5∶3，则电阻R1＝ Ω，电源电压为 V，电路中的最大电流为 A.
20．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_____V，R1与R2的电阻之比为_____．
21．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
22．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
23． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
24．如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为30Ω 1A”，灯泡L标有“6V 3W“字样。闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在全部满足以上条件的情况下，电流表的量程应选_____最恰当（选填“0～0.6A”或“0﹣3A“），滑动变阻器接人电路中的最小阻值应为_____Ω；电路中电流的最小值应为_____A。
25．将阻值为60 Ω的两个相同定值电阻并联起来，并联后相当于增加了导体的 ，所以总电阻 (填“变大”或“变小”)，它们的总电阻是 Ω.
26．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
27．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
28．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
29．如图所示，电源电压恒为6 V，定值电阻R1＝20 Ω.闭合开关，电流表A2的示数为0.9 A，则电流表A1的示数为 A，定值电阻R2的阻值为__
__Ω.
30．两电阻R1＝4 Ω，R2＝16 Ω，把它们串联接在电源电压为12 V的电路两端，串联电路的总电阻是 Ω，电路中的电流是 A，电阻R1两端的电压是 V.
三、计算题
31．如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3， 求：
(1)当S1、S2均断开，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
32．如图所示电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A ABC C B A D B A D D
题号 11 12 13 14 15
答案 C C C C C
二、填空题
16．并　　 不变 变小
17．3:2 1:
18．变小；变小．
19．30 15 0.5
20．6 4:1
21．1：4 1：5
22．1：2 2：1
23．不变
24． 0～0.6A 6 0.25
25．横截面积 变小 30
26．变大 不变 电流
27．变小 变亮
28．S1、S3；S2；S2；S1、S3；S2；短路．
29．0.3 10
30．20 0.6 2.4
三、计算题
31．(1)，；(2)U，
32．（1）2A（2）60Ω
