第十五章 第2节 电流和电路2021-2022学年人教版物理九年级同步练习（有答案）

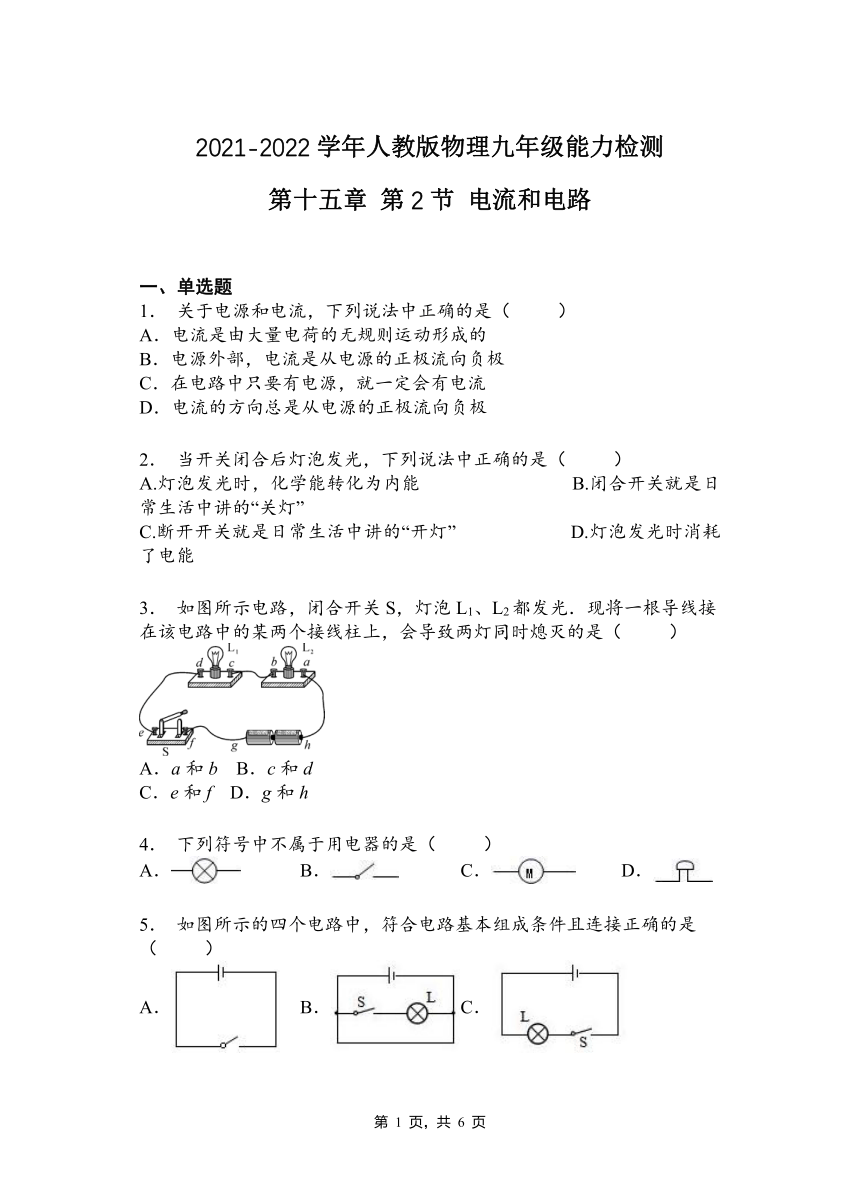

2021-2022学年人教版物理九年级能力检测
第十五章 第2节 电流和电路
一、单选题
1． 关于电源和电流，下列说法中正确的是（ ）
A．电流是由大量电荷的无规则运动形成的
B．电源外部，电流是从电源的正极流向负极
C．在电路中只要有电源，就一定会有电流
D．电流的方向总是从电源的正极流向负极
2． 当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能 B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯” D.灯泡发光时消耗了电能
3． 如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d
C．e和f D．g和h
4． 下列符号中不属于用电器的是（ ）
A． B． C． D．
5． 如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B． C． D．
6． 下列说法中正确的是（ ）
A.用导线把开关、用电器连接起来就组成了一个完整的电路
B. 开关的作用是控制电路的通断
C.干电池、蓄电池、发电机、电风扇都是电源

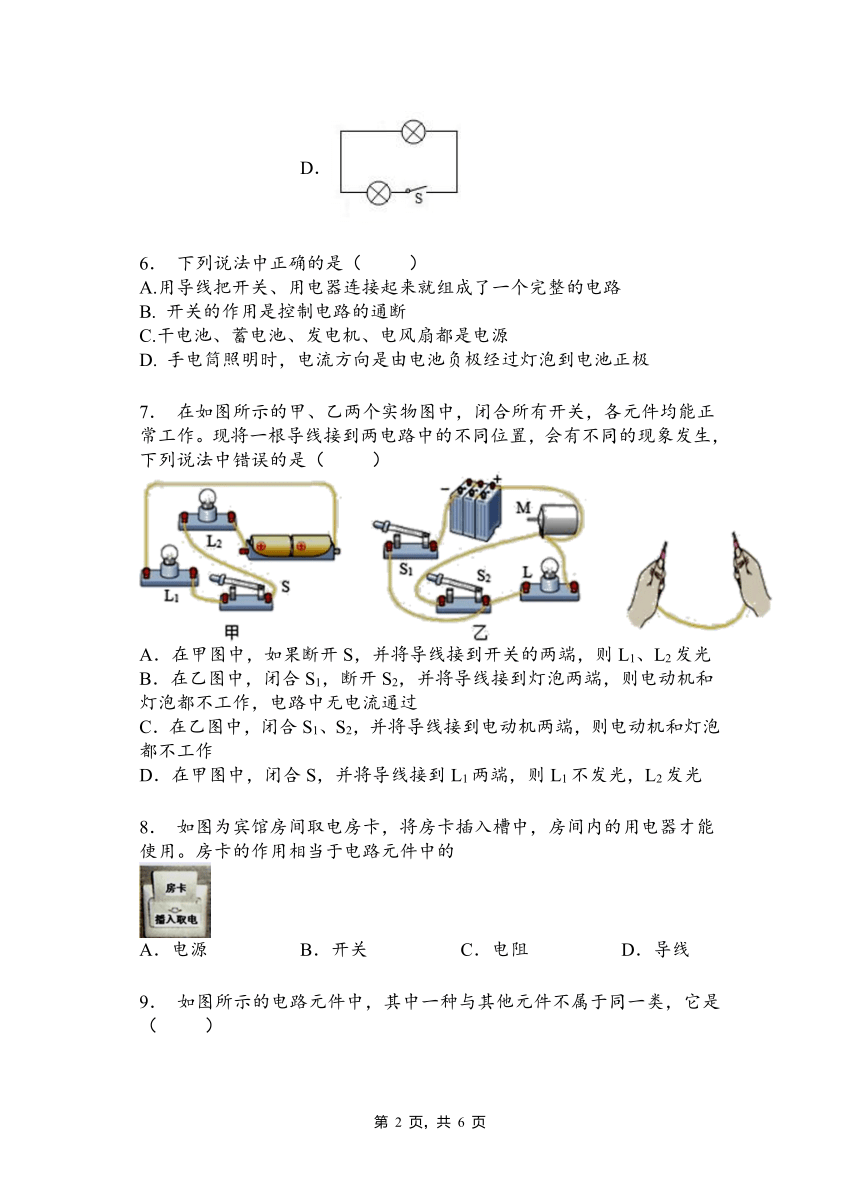

D. 手电筒照明时，电流方向是由电池负极经过灯泡到电池正极
7． 在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（ ）
A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光
B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过
C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作
D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光
8． 如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源 B．开关 C．电阻 D．导线

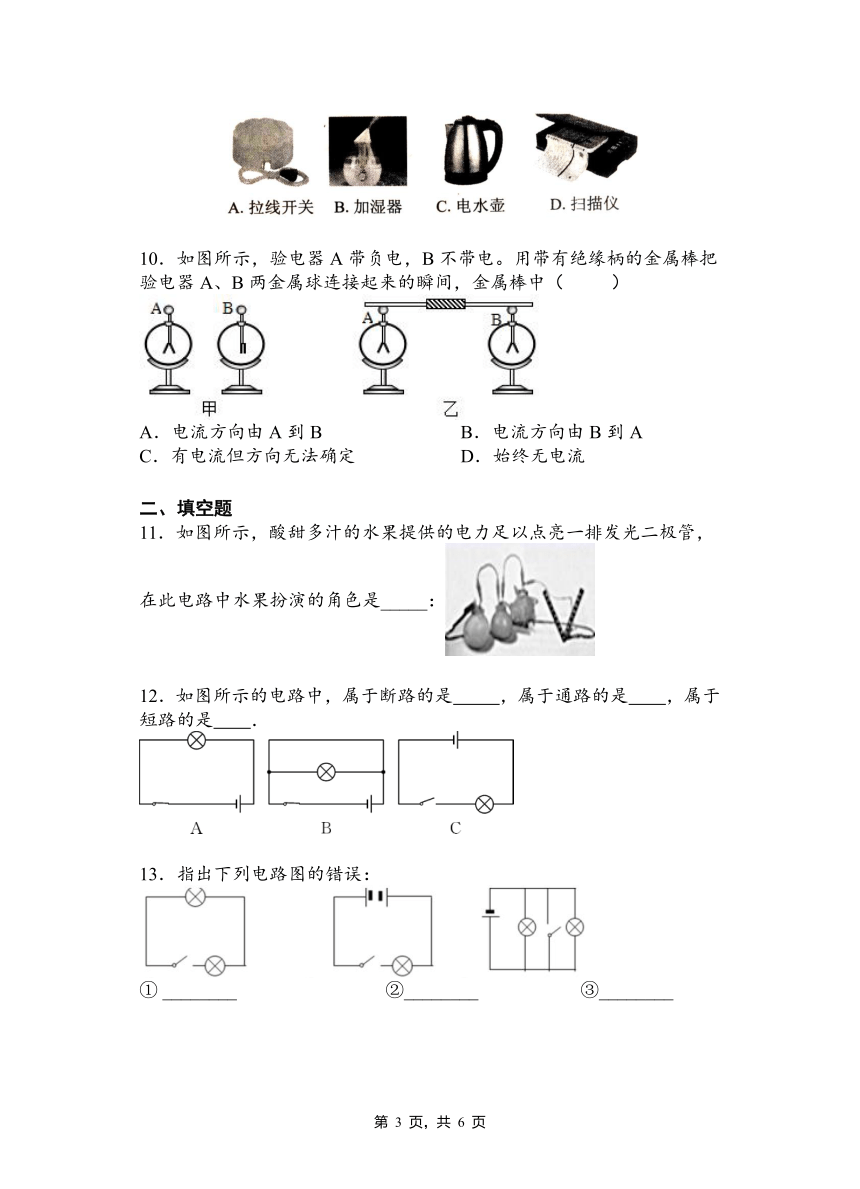

9． 如图所示的电路元件中，其中一种与其他元件不属于同一类，它是（ ）
10．如图所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B B．电流方向由B到A
C．有电流但方向无法确定 D．始终无电流
二、填空题
11．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：
12．如图所示的电路中，属于断路的是 ，属于通路的是 ，属于短路的是 ．
13．指出下列电路图的错误：
① ________ ②________ ③________
14．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能______；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相______而张开；接触的瞬间，电流方向______（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）。
15．如图，开关S闭合时，灯L1 ，灯L2 ．(填“亮”或“不亮”)
16．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：它为发光二极管提供了_____，使自由电荷在电路中定向运动起来．
17．如图所示，电路元件与导线连接均完好，闭合开关时______亮，闭合和时______亮．
18．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
19．如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
20．“充电宝”是指可以直接给移动设备充电且自身有储电单元的装置，也叫移动电源，是近年来比较流行的数码设备，如下图所示，给充电宝充电时，充电宝相当于 ，而用充电宝给手机充电时它相当于 。
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D B C B B B A B
二、填空题
11．电源
12．C A B
13．没有电源 电池连接错误 电源短路
14．吸引轻小物体 排斥 ②
15．不亮 亮
16．电源 电压
17．、
18．L2 L1、L2 短路
19．断 通
20．用电器 电源
