2021-2022学年人教版物理九年级能力检测
第十五章 第4节 电流的测量
一、单选题

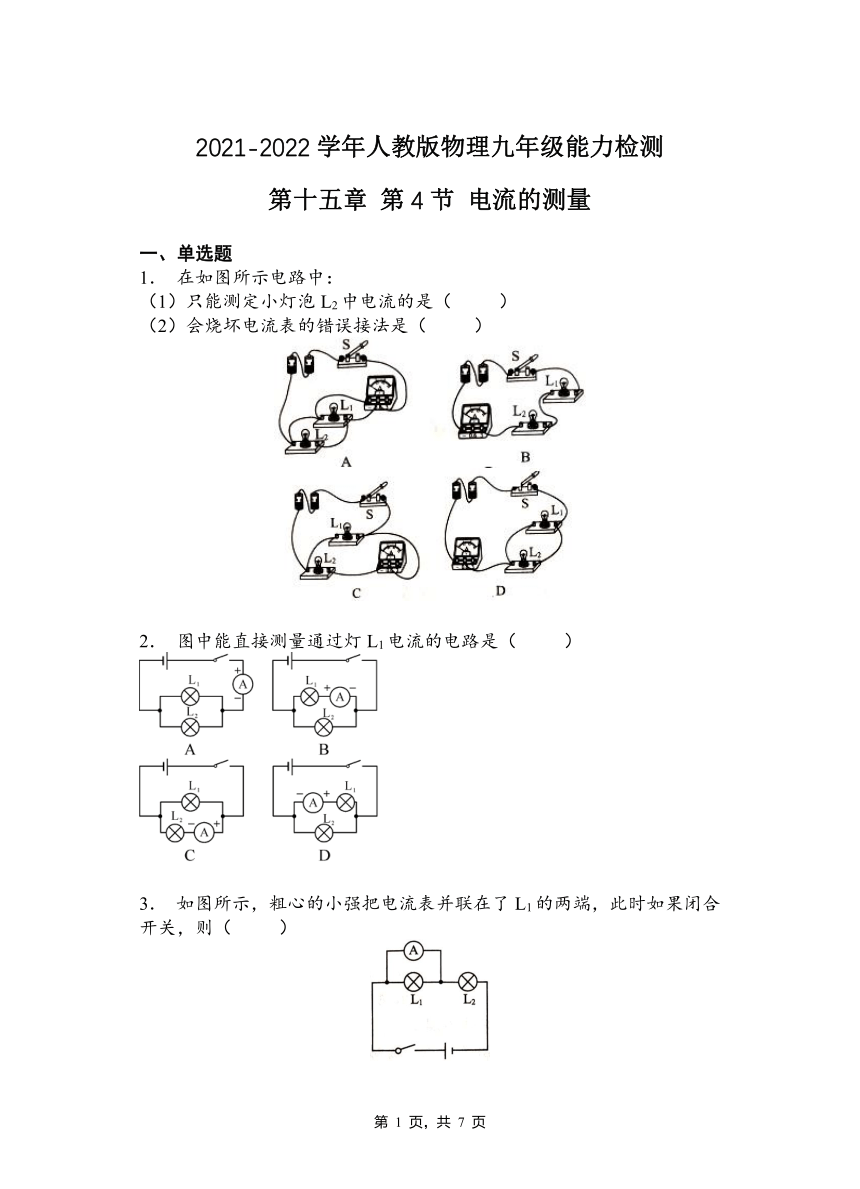

1． 在如图所示电路中：
（1）只能测定小灯泡L2中电流的是（ ）
（2）会烧坏电流表的错误接法是（ ）
2． 图中能直接测量通过灯L1电流的电路是（ ）
3． 如图所示，粗心的小强把电流表并联在了L1的两端，此时如果闭合开关，则（ ）
A.L1发光，L2不发光 B.电源被烧坏
C.L1不发光，L2发光 D.电流表一定会被烧坏

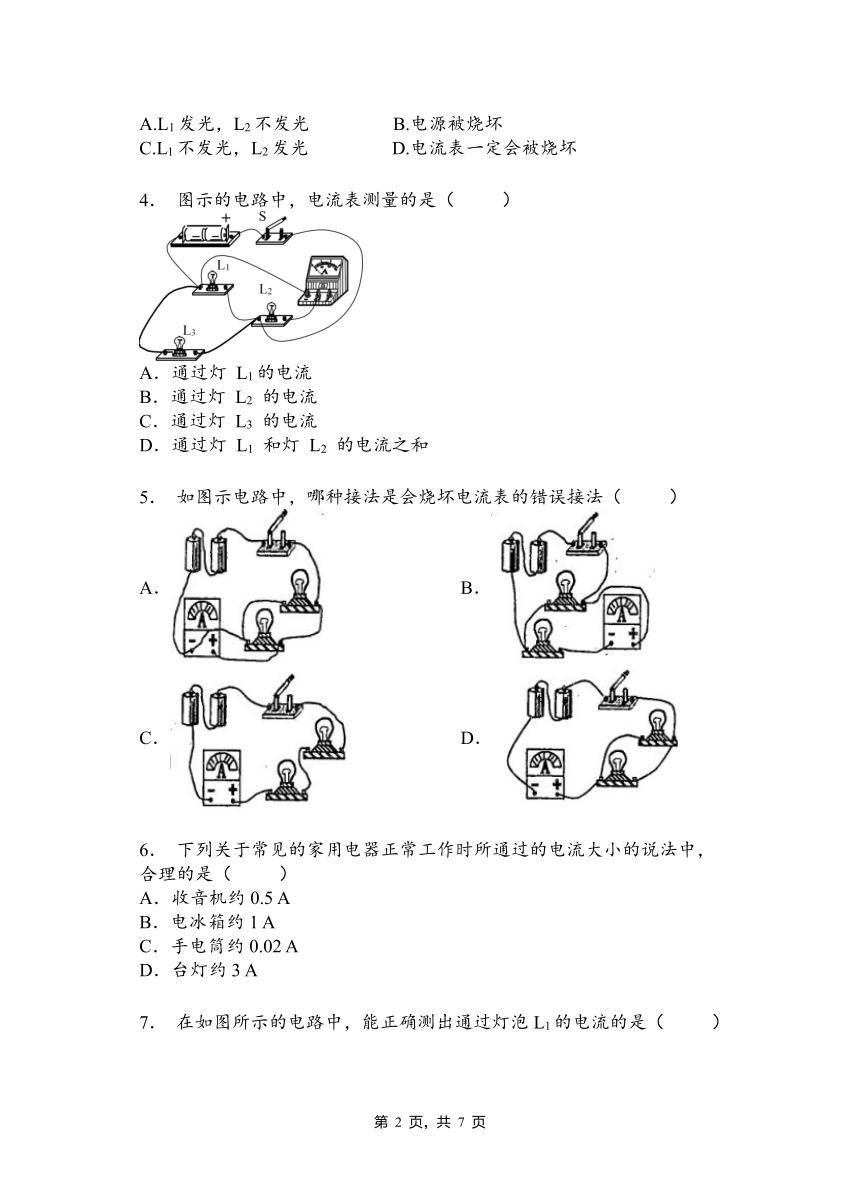

4． 图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和
5． 如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
6． 下列关于常见的家用电器正常工作时所通过的电流大小的说法中，合理的是（ ）
A．收音机约0.5 A
B．电冰箱约1 A
C．手电筒约0.02 A
D．台灯约3 A
7． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．

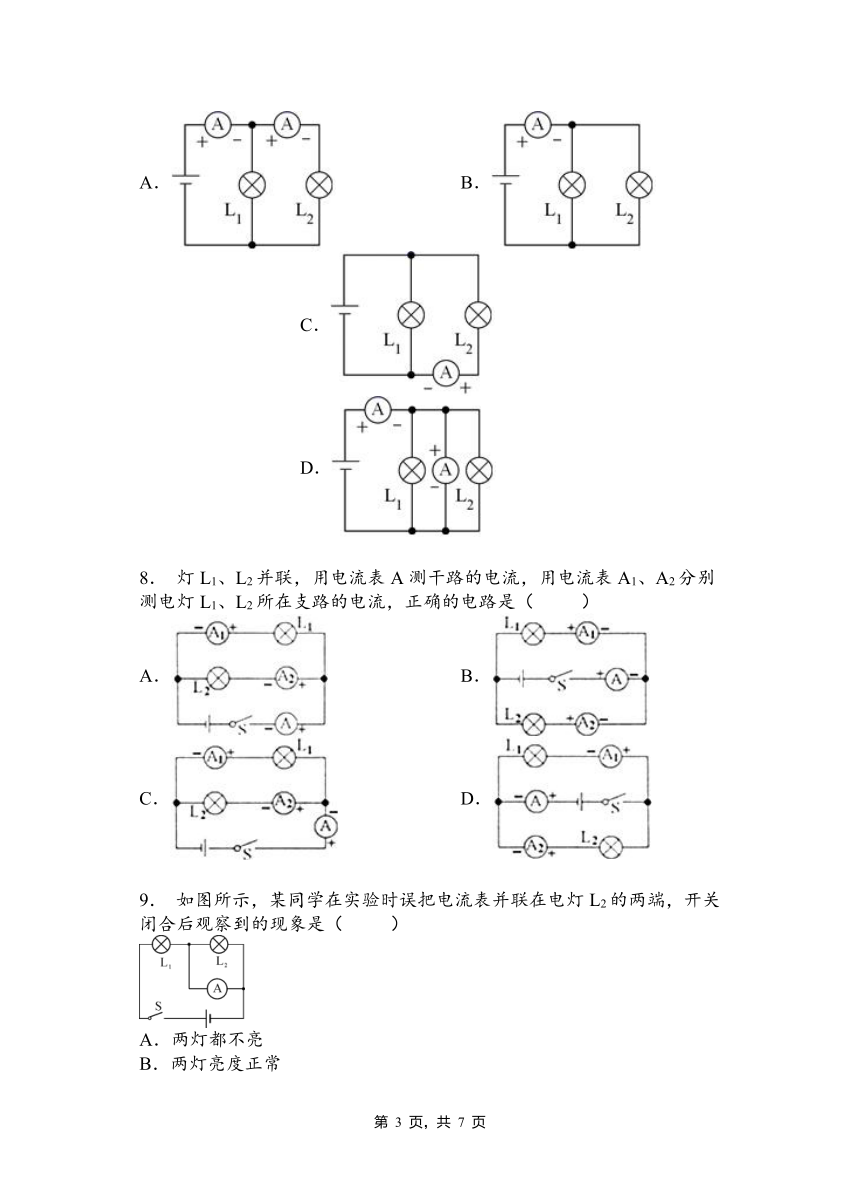

8． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
9． 如图所示，某同学在实验时误把电流表并联在电灯L2的两端，开关闭合后观察到的现象是（ ）
A．两灯都不亮
B．两灯亮度正常
C．L1亮，L2不亮
D．电流表没有示数
10．如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
二、填空题
11．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
12．如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
13．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
14．使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
15．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
16．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
17．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
18．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
19．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
20．小明在“用电流表测电流”的实验中，正确连接电路后，闭合开关前，发现电流表出现如图甲所示的情况，这是因为他忽略了在实验前要对电流表进行 的操作。而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是 。小强在测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情況，原因是 。
21．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
22．通过彩色电视机的电流约为200 mA＝ A，通过液晶显示电子计算器的电流约为130 μA＝ A.
23．如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
24．如图甲所示的电路，当开关S闭合后，电流表测量的是通过 (填“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，则电流表的示数为 A.
　　　　
甲　　　　　　　　乙
25．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 （1）C；（2）A D C B A B A C C D
二、填空题
11．偏大
12．1.3 0.24
13．电流表； 0～0.6；0～3；0～0.6A；0.02A
14．零刻线量程分度值
15．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
16．0A-3A2.40A-0.6A0.52
17．2 1 0.1 0.12
18．电路电流 量程 串联 正 负
19．电流 500 0.5×106
20．调零 电流表正、负接线柱接反 被测电路电流过大，超出了电流表量程
21．串 L2 0.02 0.28
22．0.2 1.3×10－4
23．A C
24．L2 0.28
25．电流强弱I安培A
