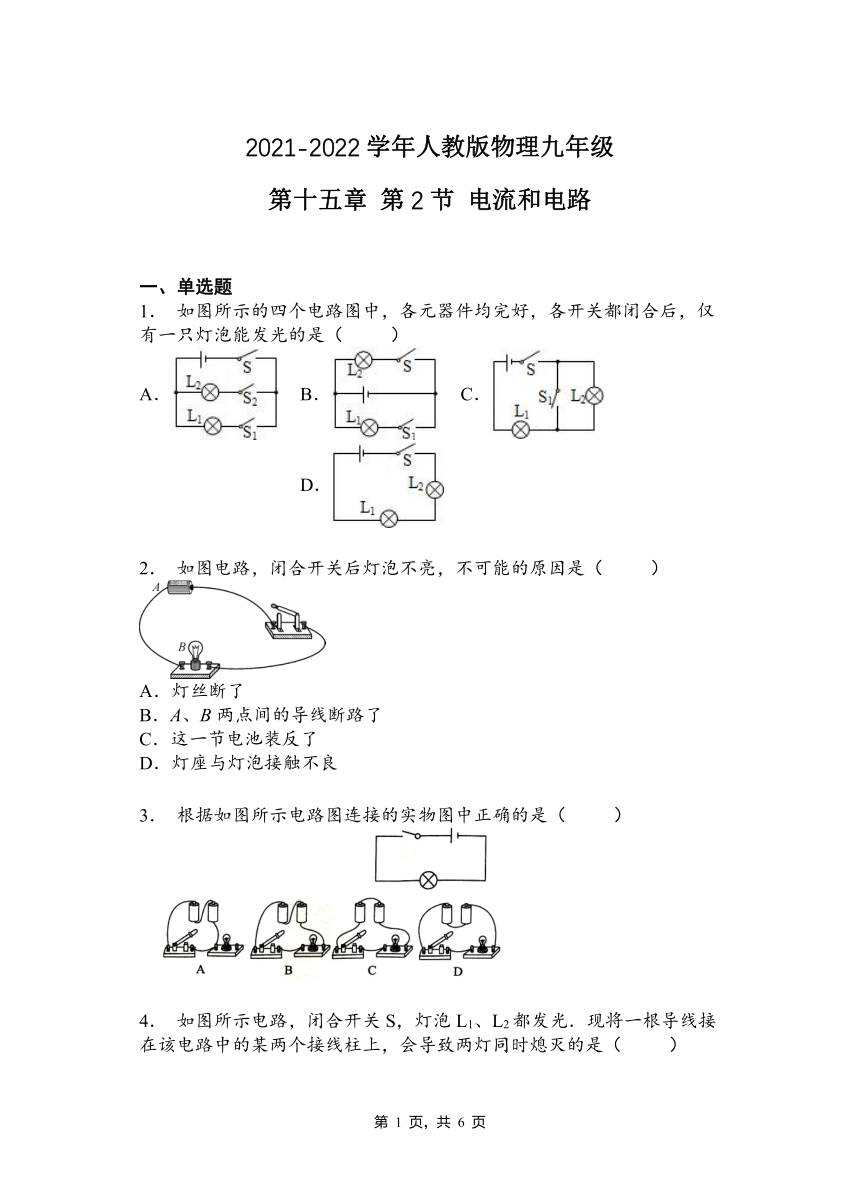

2021-2022学年人教版物理九年级
第十五章 第2节 电流和电路
一、单选题
1． 如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B． C． D．
2． 如图电路，闭合开关后灯泡不亮，不可能的原因是（ ）
A．灯丝断了
B．A、B两点间的导线断路了
C．这一节电池装反了
D．灯座与灯泡接触不良
3． 根据如图所示电路图连接的实物图中正确的是（ ）

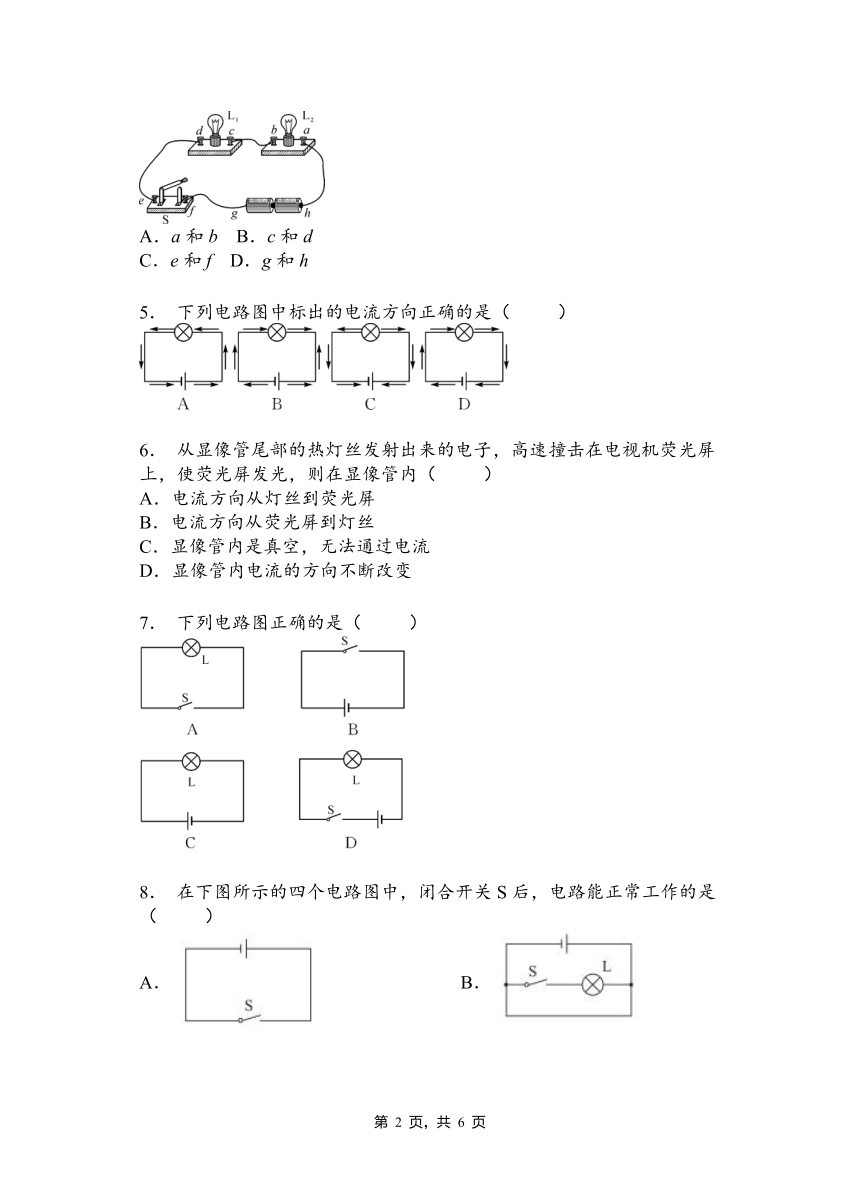

4． 如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d
C．e和f D．g和h
5． 下列电路图中标出的电流方向正确的是（ ）
6． 从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内（ ）
A．电流方向从灯丝到荧光屏
B．电流方向从荧光屏到灯丝
C．显像管内是真空，无法通过电流
D．显像管内电流的方向不断改变
7． 下列电路图正确的是（ ）
8． 在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A． B． C． D．

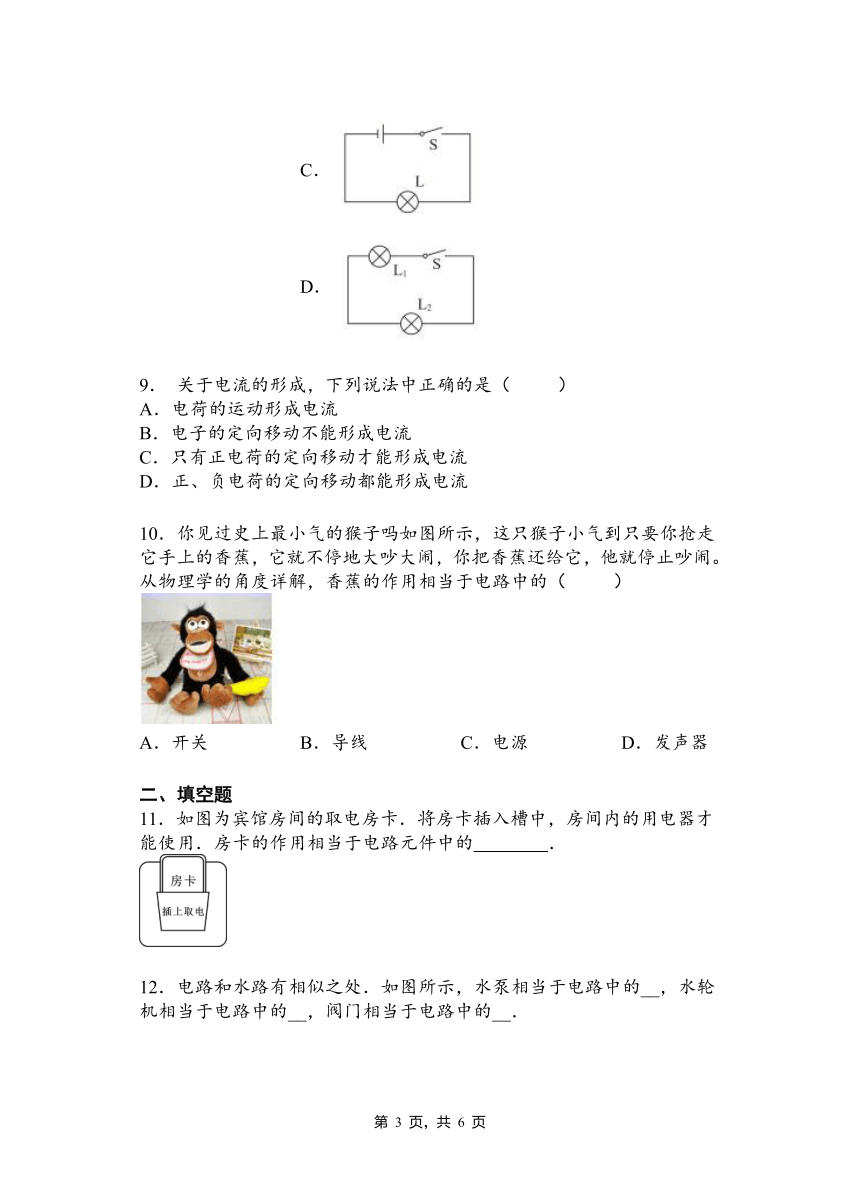

9． 关于电流的形成，下列说法中正确的是（ ）
A．电荷的运动形成电流
B．电子的定向移动不能形成电流
C．只有正电荷的定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
10．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器
二、填空题
11．如图为宾馆房间的取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的 ．
12．电路和水路有相似之处．如图所示，水泵相当于电路中的__，水轮机相当于电路中的__，阀门相当于电路中的__．
13．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：它为发光二极管提供了_____，使自由电荷在电路中定向运动起来．
14．画电路图时的要求：导线用笔画线表示，尽量_______；交叉连接的导线，要在连接处画一个“_______点” 表示相交且相连；各元件的摆放顺序要与实际元件位置_______；元件不能画在_______处。
15．如图所示为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行排爆详解。
（1）定时器（时钟）安装在___________（选填“a”或“b”）导线上。在定时阶段，该导线是________（选填“通”或“断”）路，所以在定时阶段起爆器不会爆炸引爆炸弹。
（2）为使该定时爆炸装置停止工作，在定时阶段应立即剪断导线_____（选填“a”或“b”）。
16．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
17．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
18．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经会线导入大地，则此时金属线甲的电流方向是从 流向 。(均选填“云层”或“大地”)
19．电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
20．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B D A B D C D A
二、填空题
11．开关
12．电源 用电器 开关
13．电源 电压
14．横平竖直 黑 相对应 拐角
15．b 通 a
16．正 相反 正 负 负 正
17．断路 短路 通路
18．大地 云层
19．其它形式的能 负极到正极
20．L2 L1、L2 短路
