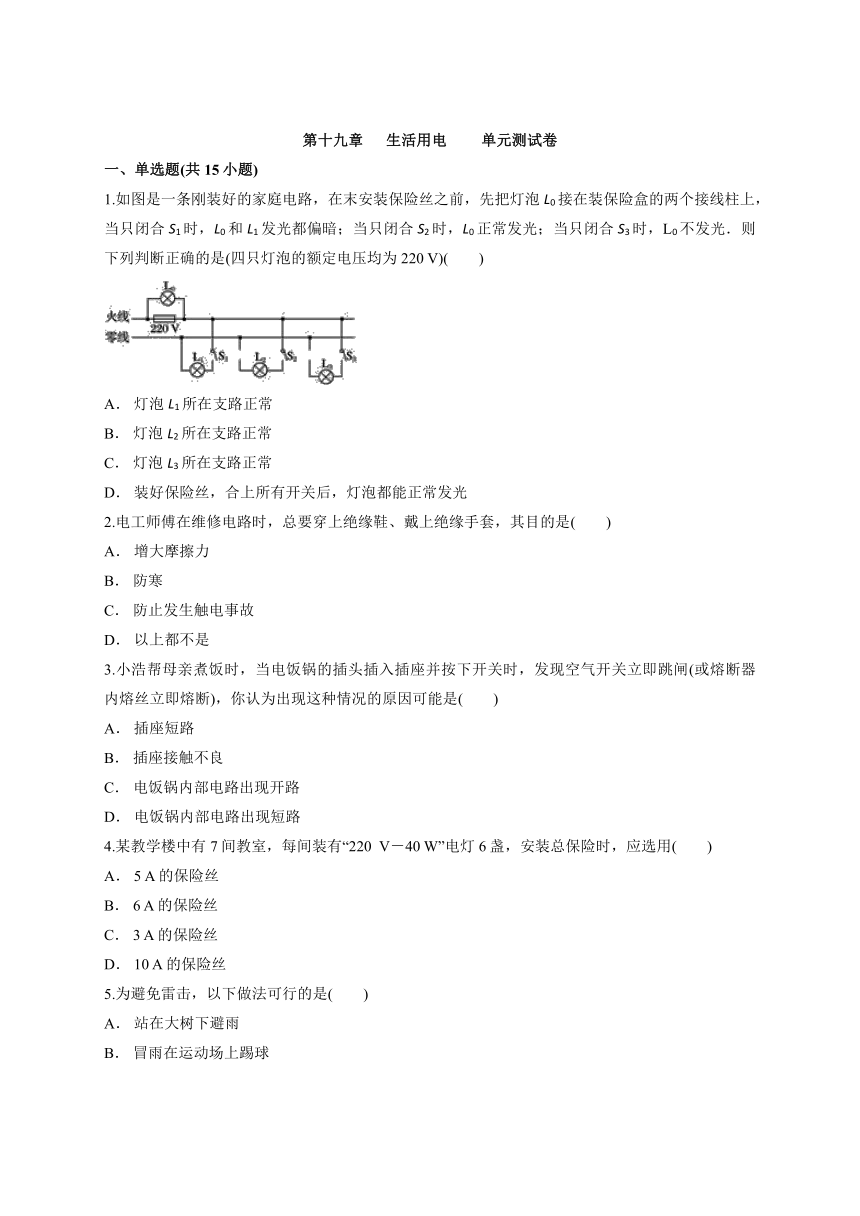

第十九章 生活用电 单元测试卷
一、单选题(共15小题)
1.如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)(　　)
A． 灯泡L1所在支路正常
B． 灯泡L2所在支路正常
C． 灯泡L3所在支路正常
D． 装好保险丝，合上所有开关后，灯泡都能正常发光
2.电工师傅在维修电路时，总要穿上绝缘鞋、戴上绝缘手套，其目的是(　　)
A． 增大摩擦力
B． 防寒
C． 防止发生触电事故
D． 以上都不是
3.小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是(　　)
A． 插座短路
B． 插座接触不良
C． 电饭锅内部电路出现开路
D． 电饭锅内部电路出现短路
4.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用(　　)
A． 5 A的保险丝
B． 6 A的保险丝
C． 3 A的保险丝
D． 10 A的保险丝
5.为避免雷击，以下做法可行的是(　　)
A． 站在大树下避雨
B． 冒雨在运动场上踢球
C． 撑着带金属杆的伞在雨中行走
D． 高压输电铁塔上架设防雷导线
6.下列说法不正确的是(　　)
A． 我国家庭电路的电压为220 V
B． 一节干电池电压为1.5 V
C． 学生实验用的小灯泡正常发光时的电流是1 A
D． 人体安全电压不高于36 V

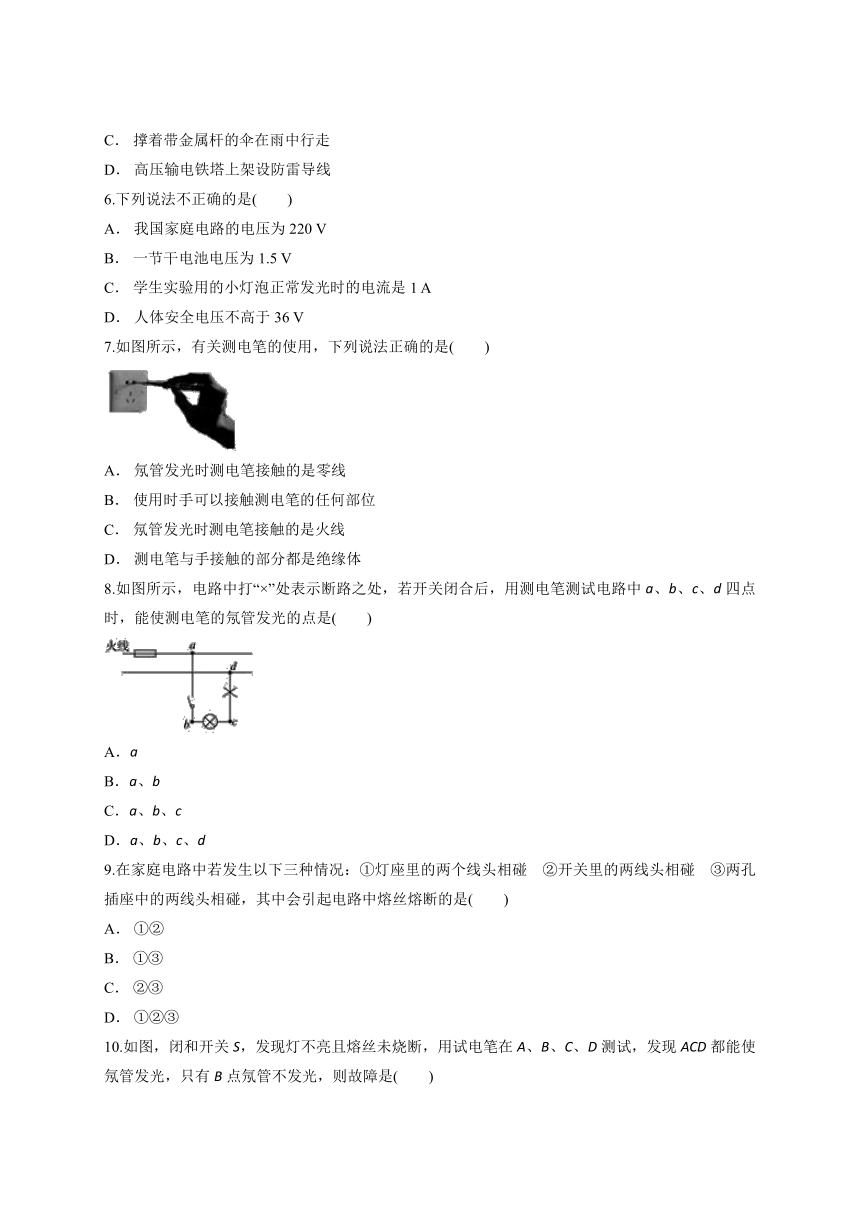

7.如图所示，有关测电笔的使用，下列说法正确的是(　　)
A． 氖管发光时测电笔接触的是零线
B． 使用时手可以接触测电笔的任何部位
C． 氖管发光时测电笔接触的是火线
D． 测电笔与手接触的部分都是绝缘体
8.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是(　　)
A．a
B．a、b
C．a、b、c
D．a、b、c、d
9.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰　②开关里的两线头相碰　③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是(　　)
A． ①②
B． ①③
C． ②③
D． ①②③

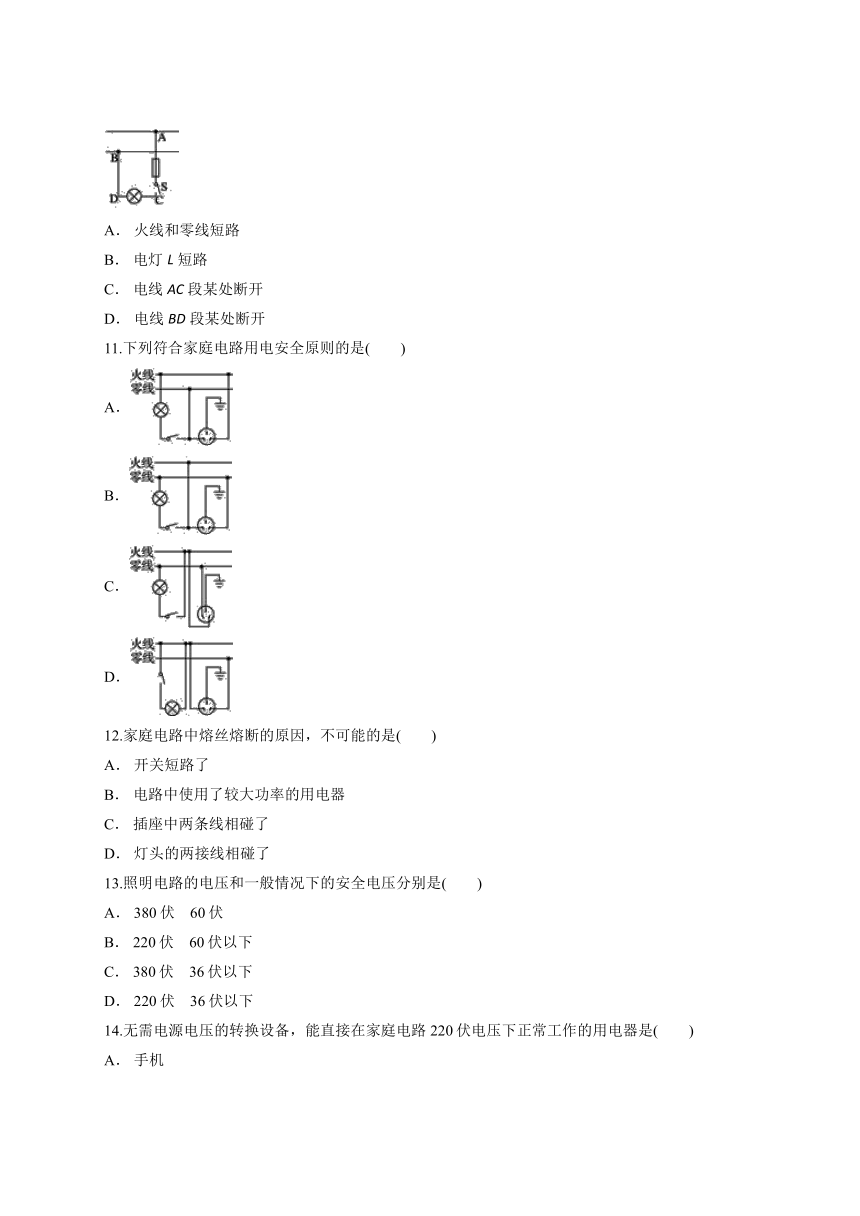

10.如图，闭和开关S，发现灯不亮且熔丝未烧断，用试电笔在A、B、C、D测试，发现ACD都能使氖管发光，只有B点氖管不发光，则故障是(　　)
A． 火线和零线短路
B． 电灯L短路
C． 电线AC段某处断开
D． 电线BD段某处断开
11.下列符合家庭电路用电安全原则的是(　　)
A．
B．
C．
D．
12.家庭电路中熔丝熔断的原因，不可能的是(　　)
A． 开关短路了
B． 电路中使用了较大功率的用电器
C． 插座中两条线相碰了
D． 灯头的两接线相碰了
13.照明电路的电压和一般情况下的安全电压分别是(　　)
A． 380伏　60伏
B． 220伏　60伏以下
C． 380伏　36伏以下
D． 220伏　36伏以下
14.无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是(　　)
A． 手机
B． 手电筒
C． 电视机
D． 电视机遥控器

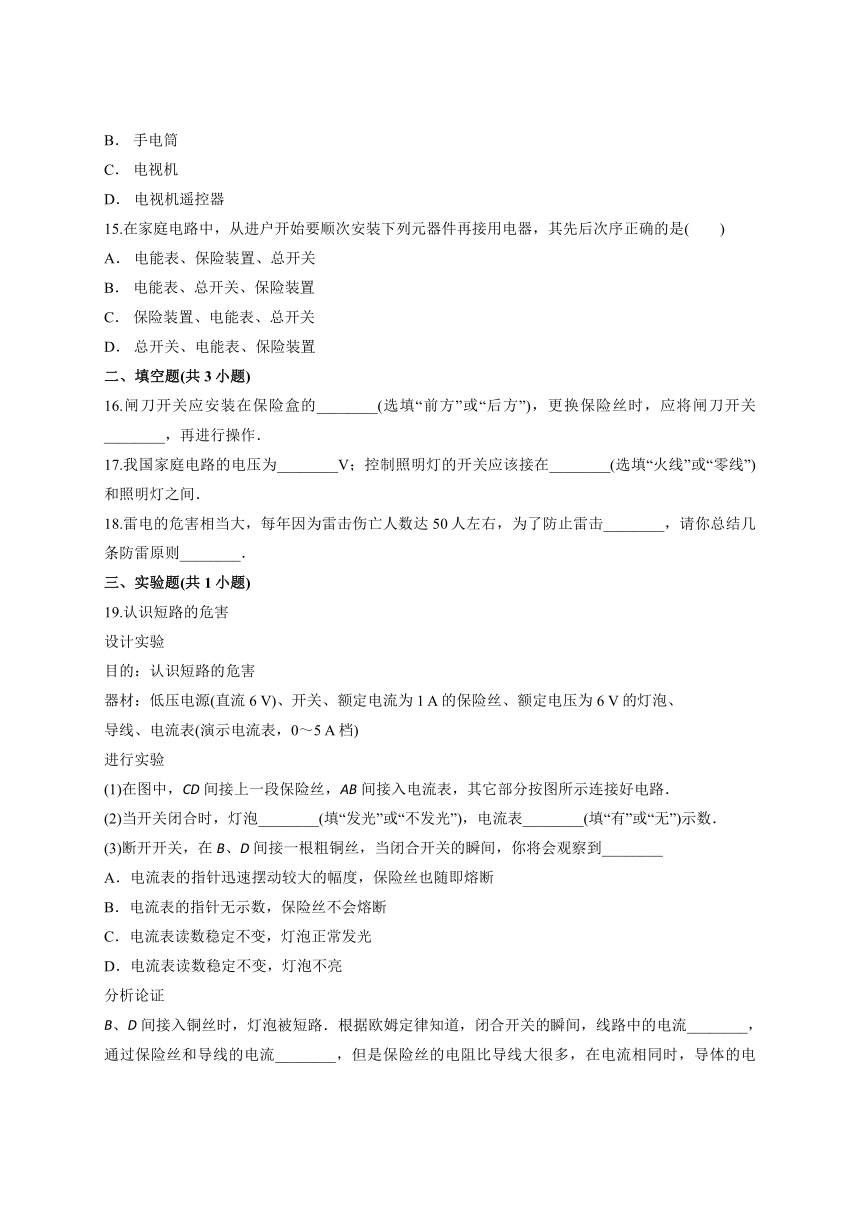

15.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是(　　)
A． 电能表、保险装置、总开关
B． 电能表、总开关、保险装置
C． 保险装置、电能表、总开关
D． 总开关、电能表、保险装置
二、填空题(共3小题)
16.闸刀开关应安装在保险盒的________(选填“前方”或“后方”)，更换保险丝时，应将闸刀开关________，再进行操作．
17.我国家庭电路的电压为________V；控制照明灯的开关应该接在________(选填“火线”或“零线”)和照明灯之间．
18.雷电的危害相当大，每年因为雷击伤亡人数达50人左右，为了防止雷击________，请你总结几条防雷原则________．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)

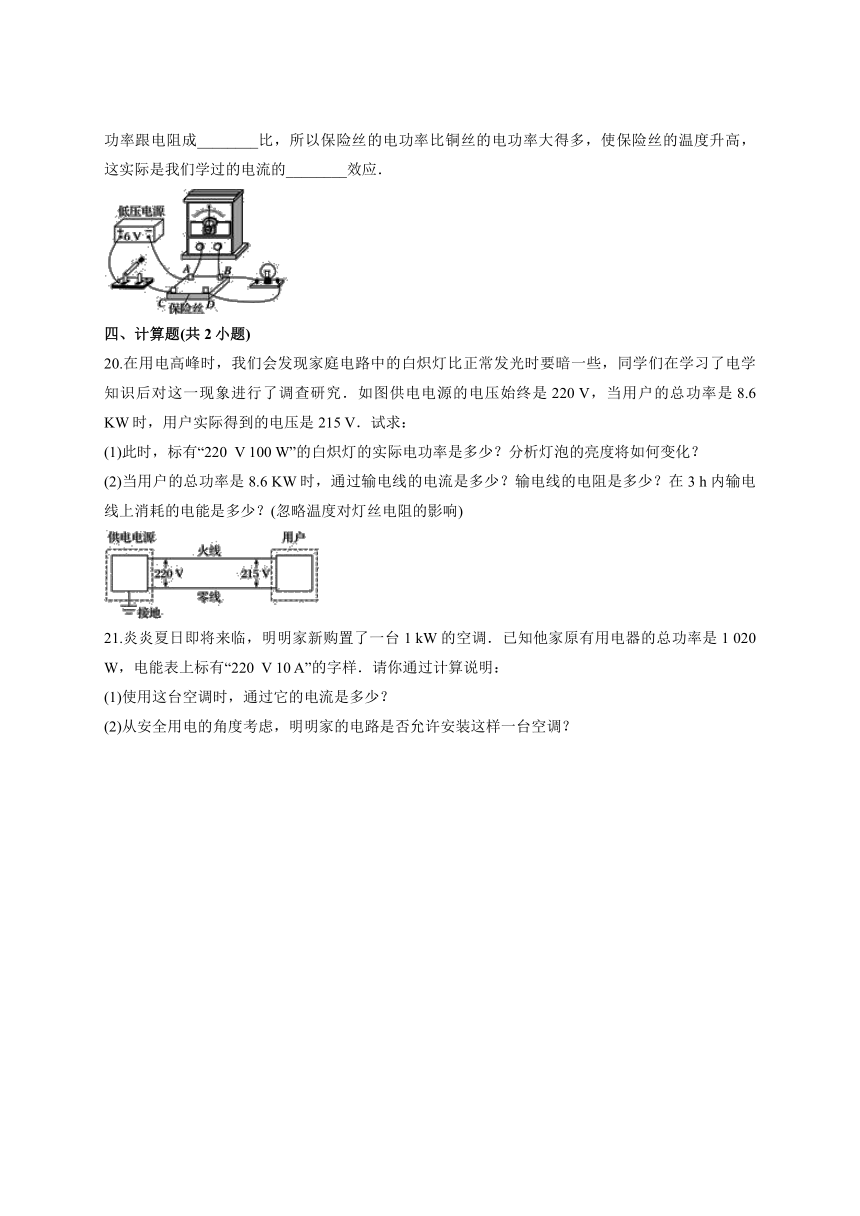

20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】A
【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；
B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；
C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；
D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误．
2.【答案】C
【解析】人体和大地都是导体，若戴上绝缘手套，穿上绝缘鞋，就不会使火线、人体和大地间形成通路，防止发生触电事故．
3.【答案】D
【解析】当电饭锅的插头插入插座并按下开关时，发现家里的空气开关“跳闸”时，不应是总功率过大引起的，应该是由于电饭锅内部短路造成的．
4.【答案】D
5.【答案】D
【解析】A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨很危险，故A不可行；
B、冒雨在运动场上踢球，由于运动场较空旷，此时人容易成为被雷击的目标，故B不可行；
C、撑着带金属杆的伞在雨中行走，金属杆是导体，雷电会通过金属杆导入人体，造成触电，故C不可行；
D、高压输电铁塔上架设防雷导线，可在发生雷电时，将电及时导向大地，防止发生危险，故D可行．
6.【答案】C
【解析】A、我国家庭电路的电压为220 V，故A正确；
B、一节干电池电压为1.5 V，故B正确；
C、学生实验用的小灯泡正常发光时的电流在0.3 A左右，故C错误；
D、对人体安全电压不高于36 V，故D正确．
7.【答案】C
【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．
BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．
8.【答案】C
【解析】将测电笔的笔尖接触a处，直接接在火线上，氖管发光；将测电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触d处，下面是断路，笔尖直接接在零线上，氖管不发光．
9.【答案】B
【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；
②开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．
③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．
10.【答案】D
【解析】A、在测火线A时氖管能发光说明火线正常，不符合题意；
B、如果灯泡被短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，不符合题意；
C、如果A、C处有断路，则用氖管测D点时不会发光，不符合题意；
D、由以上分析可知，A至D处都没有问题，所以问题一定是在电线BD段；
当用测电笔测B时不发光，说明B处没有与D处相连通，所以有BD段某处断路，符合题意．
11.【答案】C
【解析】首先辨别上面三根线地线、火线、零线．
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
A图开关接在零线上了，错误；
B图开关接在火线上了，但三孔插座的接法错误；
C图灯泡和三孔插座的接法正确；
D图开关接在零线上了，三孔插座的接法错误．
12.【答案】A
【解析】根据欧姆定律可知，家庭电路电压为220 V一定，电阻越小，电流越大，所以短路是电流过大的原因．
根据I＝可知，家庭电路电压为220 V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．
A、开关短路会造成用电器始终工作，不会造成电流过大，符合题意；
B、电路中使用了较大功率的用电器会造成电流过大，是熔丝熔断的原因之一，不符合题意；
C、插座中两条线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意；
D、灯头的两接线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意．
13.【答案】D
【解析】我国照明电路的电压是220 V，经验表明，对人体的安全电压是不高于36 V，故只有选项D的数据是正确的．
14.【答案】C
【解析】A、手机电池的电压是3.6 V，直接接在220 V电源上会被烧坏．不符合题意．
B、手电筒的电源电压是3 V或4.5 V，直接接在220 V电源上会被烧坏．不符合题意．
C、电视机的额定电压是220 V，直接接在220 V电源上会正常工作．符合题意．
D、电视机遥控器电源电压是3 V，直接接在220 V电源上会被烧坏．不符合题意．
15.【答案】B
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面．
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故B正确．
16.【答案】前方　断开
【解析】为了安全起见，保险丝串联在火线上，并安装在总开关的前方；
更换保险丝时，应将闸刀开关断开，再进行操作，这样才能保证操作安全．
17.【答案】220　火线
【解析】(1)家庭电路的电压是220 V.
(2)家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生．
18.【答案】高处建筑物的顶端安装避雷针　雷雨天不在大树下避雨
【解析】据课本知识可知，为了防止雷击高处建筑物的顶端安装避雷针；
发生雷暴天气时，为了预防雷电引起的灾害，从避开雷电为入手点，预防措施有：
①留在室内，关好门窗．
②在室外避入建筑物内．
③不宜使用无防雷措施或防雷措施不足的电视、电脑等电器．
④不宜接触天线、水管、铁丝网、金属门窗、建筑物外墙等带电设备或其它类似金属装置．
⑤不在离电源、大树和电杆较近的地方避雨．
⑥不宜在空旷场地打伞．
⑦不宜骑自行车、驾驶摩托车和敝蓬拖拉机．
⑧不宜游泳或从事其它水上运动或活动．
⑨减少使用电话和移动电话等．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
