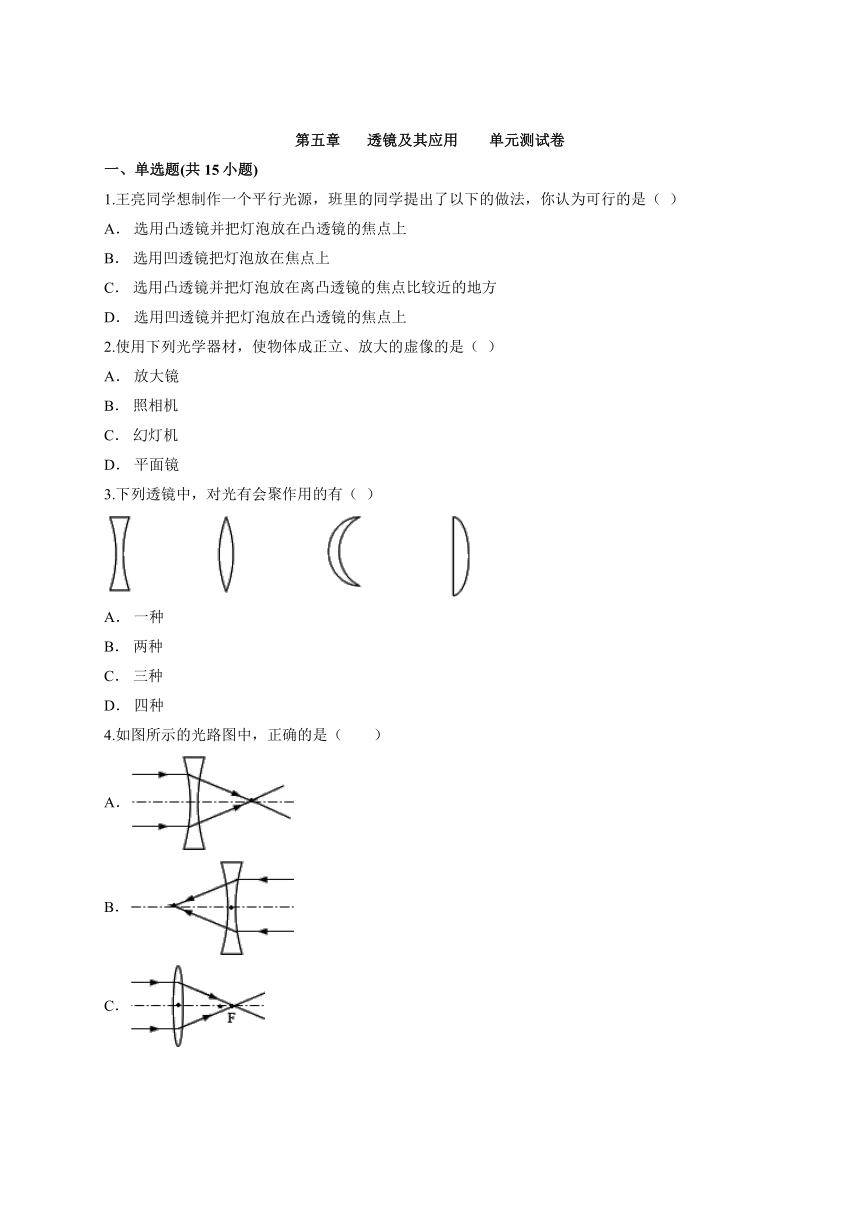

第五章 透镜及其应用 单元测试卷
一、单选题(共15小题)
1.王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（ ）
A． 选用凸透镜并把灯泡放在凸透镜的焦点上
B． 选用凹透镜把灯泡放在焦点上
C． 选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方
D． 选用凹透镜并把灯泡放在凸透镜的焦点上
2.使用下列光学器材，使物体成正立、放大的虚像的是（ ）
A． 放大镜
B． 照相机
C． 幻灯机
D． 平面镜
3.下列透镜中，对光有会聚作用的有（ ）
A． 一种
B． 两种
C． 三种
D． 四种
4.如图所示的光路图中，正确的是（　　）
A．
B．
C．
D．

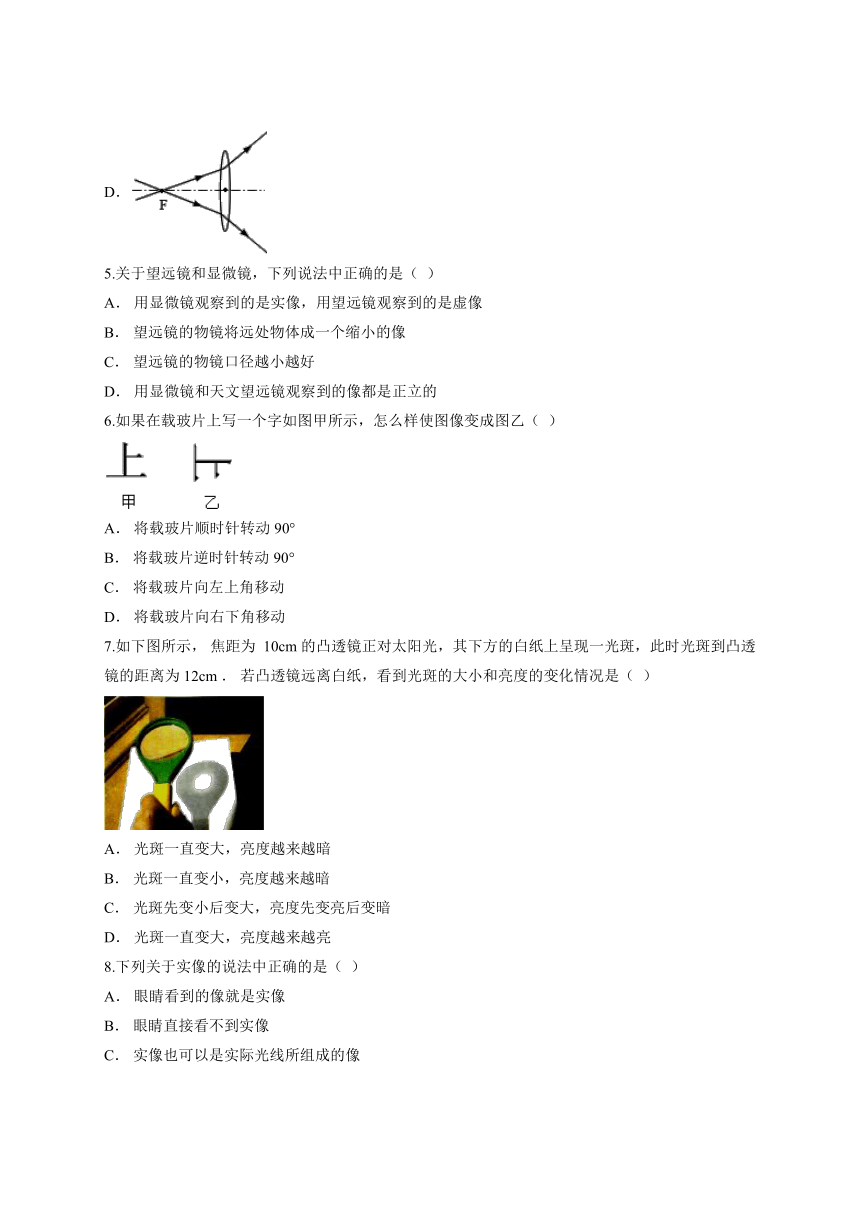

5.关于望远镜和显微镜，下列说法中正确的是（ ）
A． 用显微镜观察到的是实像，用望远镜观察到的是虚像
B． 望远镜的物镜将远处物体成一个缩小的像
C． 望远镜的物镜口径越小越好
D． 用显微镜和天文望远镜观察到的像都是正立的
6.如果在载玻片上写一个字如图甲所示，怎么样使图像变成图乙（ ）
A． 将载玻片顺时针转动90°
B． 将载玻片逆时针转动90°
C． 将载玻片向左上角移动
D． 将载玻片向右下角移动
7.如下图所示， 焦距为 10cm 的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为 12cm ． 若凸透镜远离白纸，看到光斑的大小和亮度的变化情况是（ ）
A． 光斑一直变大，亮度越来越暗 　　　 　
B． 光斑一直变小，亮度越来越暗
C． 光斑先变小后变大，亮度先变亮后变暗　
D． 光斑一直变大，亮度越来越亮
8.下列关于实像的说法中正确的是（ ）
A． 眼睛看到的像就是实像
B． 眼睛直接看不到实像
C． 实像也可以是实际光线所组成的像
D． 实像可以呈现在光屏上

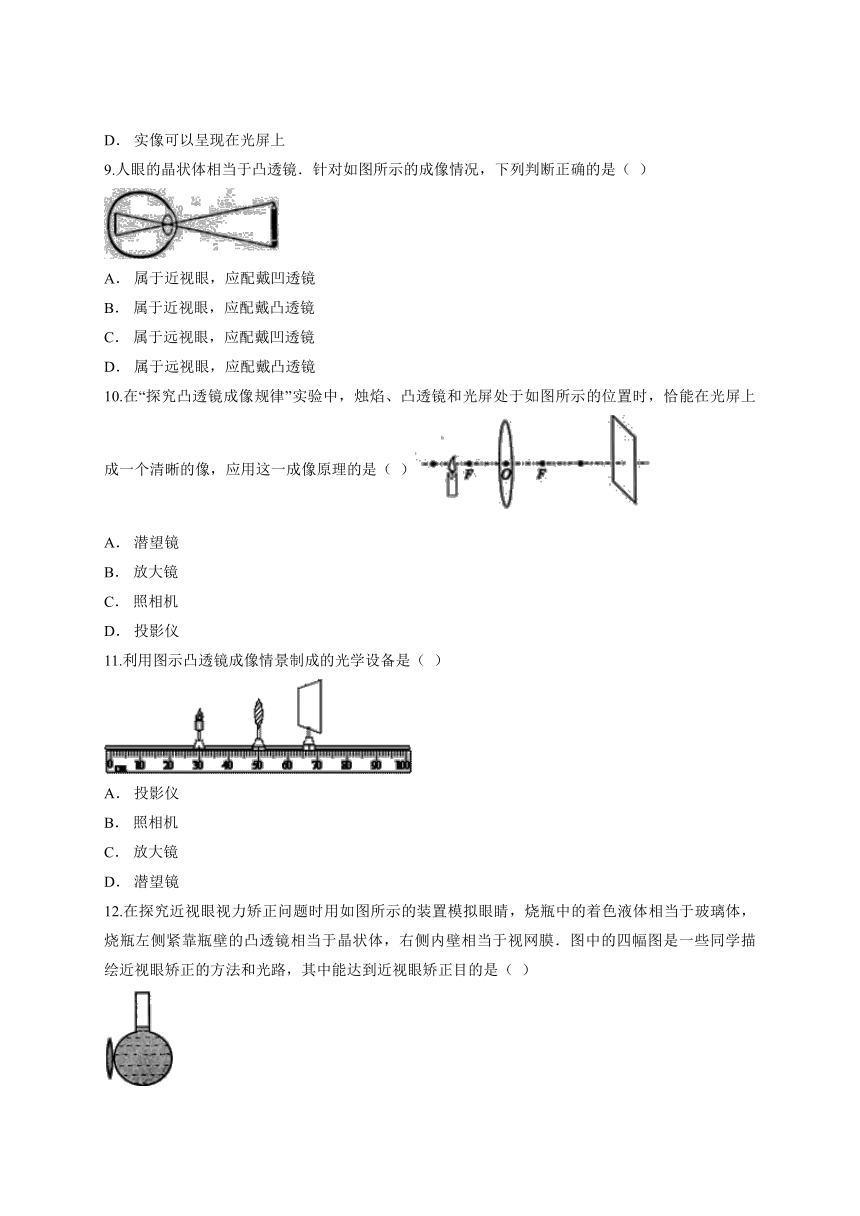

9.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（ ）
A． 属于近视眼，应配戴凹透镜
B． 属于近视眼，应配戴凸透镜
C． 属于远视眼，应配戴凹透镜
D． 属于远视眼，应配戴凸透镜
10.在“探究凸透镜成像规律”实验中，烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上成一个清晰的像，应用这一成像原理的是（ ）
A． 潜望镜
B． 放大镜
C． 照相机
D． 投影仪
11.利用图示凸透镜成像情景制成的光学设备是（ ）
A． 投影仪
B． 照相机
C． 放大镜
D． 潜望镜

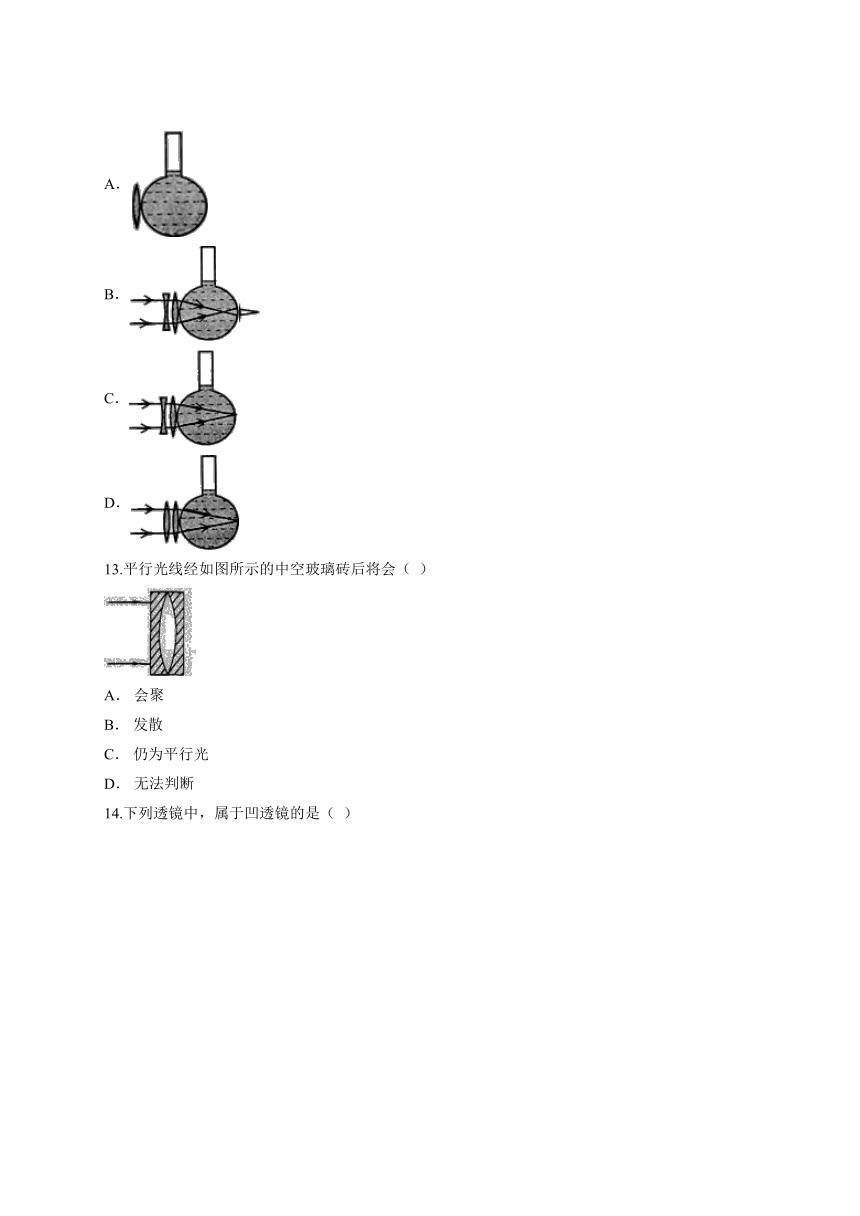

12.在探究近视眼视力矫正问题时用如图所示的装置模拟眼睛，烧瓶中的着色液体相当于玻璃体，烧瓶左侧紧靠瓶壁的凸透镜相当于晶状体，右侧内壁相当于视网膜．图中的四幅图是一些同学描绘近视眼矫正的方法和光路，其中能达到近视眼矫正目的是（ ）
A．
B．
C．
D．
13.平行光线经如图所示的中空玻璃砖后将会（ ）
A． 会聚
B． 发散
C． 仍为平行光
D． 无法判断

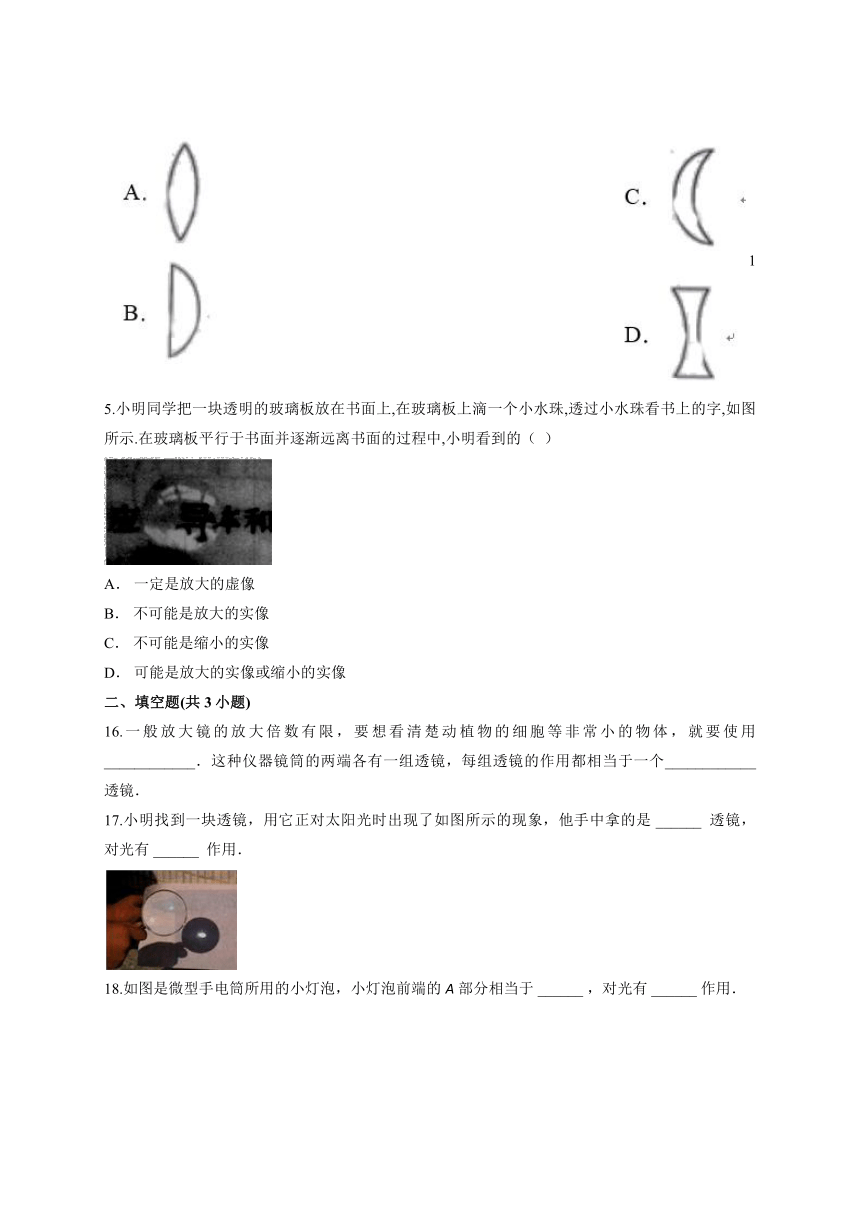

14.下列透镜中，属于凹透镜的是（ ）
15.小明同学把一块透明的玻璃板放在书面上,在玻璃板上滴一个小水珠,透过小水珠看书上的字,如图所示.在玻璃板平行于书面并逐渐远离书面的过程中,小明看到的（ ）
A． 一定是放大的虚像
B． 不可能是放大的实像
C． 不可能是缩小的实像
D． 可能是放大的实像或缩小的实像
二、填空题(共3小题)
16.一般放大镜的放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用____________．这种仪器镜筒的两端各有一组透镜，每组透镜的作用都相当于一个____________透镜．
17.小明找到一块透镜，用它正对太阳光时出现了如图所示的现象，他手中拿的是 ______ 透镜，对光有 ______ 作用．
18.如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于 ______ ，对光有 ______ 作用．
三、实验题(共3小题)
19.如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度，
下表是小薇同学实验时记录的几组数据：
（1）第5次实验时所成像的性质： ______ ．
（2）第1次实验时，小薇若将一近视镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向 ______ （选填“靠近”或“远离”）透镜方向移动．
（3）通过观察数据，老师发现表格中第 ______ 次实验数据是编造的，判断的理由是 ______ ．
20.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录的部分数据见表．分析表中数据，回答下列问题：
（1）实验中所用透镜的焦距为 ______ cm．
（2）当u=40cm时，像的性质为 ______ ．
（3）当凸透镜成实像时，物距减小，像距 ______ ．
（4）u=13cm所成的像，跟u=15cm所成的像相比， ______ ．（选填“变大”或“变小”）
（5）小华多次实验后发现，当光屏上呈现蜡烛清晰的像时，将蜡烛和光屏位置对调，仍能在光屏上接收到清晰的像．出现这种现象的原因是：光路具有 ______ ．
21.小明用图示装置探究凸透镜成像的规律，所用凸透镜焦距为10cm．
（1）点燃蜡烛后，发现烛焰的像成在光屏的上方（如上图），此时他应将凸透镜向 ______ （选填“上”或“下”）移动，使烛焰的像成在光屏的中央，此时会看到一个倒立、 ______ 的实像，生活中的 ______ 就是应用了此成像规律制成的．
（2）小明仍将凸透镜固定在光具座50cm刻线处，将蜡烛移到35cm刻线处，同时将光屏向 ______ （选填“左”或“右”）移动，直到在光屏上再次看到像后，正确测出了像距．此时，小华同学将自己的近视眼镜放在了凸透镜的左边，小明要想再次得到清晰的像应将将光屏向 ______ （选填“左”或“右”）移动．
（3）邻座的小红用同样的实验器材做该实验，小红将点燃的蜡烛、凸透镜固定好位置后，无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，你认为可能出现的原因应该是 ______ ．
答案解析
1.【答案】A
【解析】凸透镜对光有会聚作用，会使平行于主光轴的光线会聚在焦点上，根据光路的可逆性，通过焦点的光线经凸透镜折射后将平行射出，所以为了制作一束平行光，可以选用凸透镜并把一小灯泡放在凸透镜的焦点上，这样可以平行光；由凹透镜对光线有发散作用，灯泡发出的光线本来就是发散的光束，利用凹透镜会比原来更发散，所以不能选用凹透镜.
2.【答案】A
【解析】A.放大镜是利用凸透镜在U＜f时，通过凸透镜能看到一个正立的、放大的虚像，故该选项符合题意；
B.照相机是利用凸透镜在U＞2f时，在另一侧光屏上得到倒立、缩小的实像，故该选项不符合题意；
C.幻灯机是利用凸透镜在2f＞U＞f时，在另一侧光屏上得到一个倒立、放大的实像，不符合题意；
D.平面镜成正立、等大的虚像，故该选项不符合题意.
3.【答案】C
【解析】根据凸透镜和凹透镜的结构特点:第一个透镜是凹透镜，第二、三、四个透镜是凸透镜；凸透镜对光线有会聚作用，所以可以对光有会聚作用的有三种.
4.【答案】C
【解析】在分析凸透镜或凹透镜的光路图时，先确定所给光线的特点再根据透镜的光学特点来做出选择．
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
凹透镜有三条特殊光线：过光心的光线传播方向不变，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴．
A、对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；
B、指向另一侧焦点的入射光线经凹透镜折射后平行于主光轴，故B错误．
C、平行于主光轴的光线经凸透镜折射后折射光线应通过焦点，故C正确；
D、过焦点的光线经凸透镜折射后折射光线平行于主光轴，故D错误．
5.【答案】B
【解析】显微镜由物镜和目镜组成，显微镜的物镜成的是放大、倒立的实像，目镜成的是正立、放大的虚像；望远镜望是由两组透镜组成，物镜成倒立、缩小的实像，与照相机的成像原理相同；目镜成正立、放大的虚像，与放大镜的成像原理相同；根据以上的分析可知A、D错误，B正确；望远镜的物镜口径越大，折射光线越多，像越清晰，所以C错误.
6.【答案】B
【解析】载玻片在物镜的一倍焦距和二倍焦距之间，成倒立、放大的实像，倒立、放大的实像又在目镜的一倍焦距以内，成正立、放大的虚像，经过了两次放大．所以载玻片上的物体和看到的像是左右颠倒，上下颠倒的．
要看到如图乙的像，载玻片上的物体如图丙放置，所以把甲逆时针转动90°．
7.【答案】A
【解析】平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出.依题意可知，此时光斑到凸透镜的距离为12cm ，大于一倍焦距，此时的光线是交点之后的，是发散的，所以光斑一直变大，亮度越来越暗.
8.【答案】D
【解析】实像和虚像都可以用眼睛直接观察到，故A、B错误；实像是物体发出的光经过光学器件直接或经反射、折射后会聚在光屏上形成的，实像一定是光的实际光线会聚成的，也可以是实际光线所组成的像，故C错误，D正确.
9.【答案】A
【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.
10.【答案】D
【解析】由图知，像距大于物距，所以此时成倒立、放大的实像，幻灯机、投影仪都是根据这个原理制成的，D符合题意.
A.潜望镜是根据平面镜成像的原理制成的，所以A不符合题意；
B.放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的，所以B不符合题意；
C.照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的，C不符合题意.
11.【答案】B
【解析】观察图可知，物距为20cm，像距为17cm，由凸透镜成像规律可知，物距大于像距，则像是倒立、缩小的实像，故是照相机的原理.
12.【答案】C
【解析】近视眼所成的像落在视网膜的前方，为了使像重新成在视网膜上，需要利用凹透镜的发散作用，将像后移， 从而重新将像成在视网膜上，看清楚物体.
13.【答案】B
【解析】空玻璃砖可看作是左右两个凹透镜组合在一起了，而光线经过凹透镜后会变得发散，经过两个凹透镜变得更加发散．
14.【答案】D
【解析】根据透镜的结构特点：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜.ABC中间比边缘厚，是凸透镜，D中间比边缘薄的是凹透镜.
15.【答案】D
【解析】小水珠相当于凸透镜，此时u＜f，成正立、放大的虚像；玻璃板远离书面的过程中，当f＜u＜2f时，成倒立、放大、实像，当u＞2f时，成倒立、缩小、实像.
16.【答案】显微镜；凸．
【解析】显微镜主要用于放大微小物体成为人的肉眼所能看到的仪器，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜；
显微镜有两组透镜，一组是物镜，首先把物体成倒立的放大的实像；一组是目镜，相当于一个放大镜，把第一次的实像再次成正立的放大的虚像．
17.【答案】凸；会聚
【解析】根据图示可以看出，该透镜对光有会聚作用，所以是凸透镜.
18.【答案】凸透镜，会聚．
【解析】小灯泡前端的A部分中间厚边缘薄，相当于一个凸透镜，对光线有会聚作用．
19.【答案】（1）正立、放大的虚像；（2远离；（3）4；物距等于一倍焦距时不成像．
【解析】（1）根据表中数据可知，当物距等于20cm时，像距也等于20cm，因此焦距f=10cm
根据第5次实验数据可知，物距为5cm＜f=10cm，因此成正立、放大的虚像；
（2）近视眼镜是凹透镜，凹透镜对光线有发散作用，如果此时把近视眼镜放在该凸透镜前，使原来会聚成像的光线推迟会聚，所以要想接到清晰的像，光屏要远离透镜；
（3）由第4次实验数据可知，凸透镜的焦距为10cm，当物距等于一倍焦距时不成像，故第4次实验数据错误．
20.【答案】（1）10；（2）倒立、缩小的实像；（3）变大；（4）变大；（5）可逆性．
【解析】（1）由表格中数据知，当物距等于20cm时，像距等于20cm，此时成倒立等大的实像，所以20cm=2f，f=10cm；
（2）当u=40cm＞2f时，物距大于2倍焦距，凸透镜成倒立缩小的实像；
（3）因为凸透镜成实像中，物近像远像变大，物距变小，像距变大；
（4）u=13cm跟u=15cm相比，物距变小了，故像距变大、像变大；
（5）凸透镜成像的实质是光的折射，光的折射光路具有可逆性．
21.【答案】（1）下；缩小；照相机；（2）右；右；（3）物距等于焦距．
【解析】（1）从图中可以看出，此时像成在光屏的上方，没有成在光屏的中央，是因为凸透镜、光屏、烛焰的中心未在同一高度处的缘故，为使烛焰的像能成在光屏的中央，应把凸透镜向下调．
如图，凸透镜的焦距f=10cm，u=50cm，u＞2f，成倒立、缩小的实像，应用于照相机．
（2）当“将蜡烛移至35cm刻度线处时”此时u=50cm-35cm=15cm，2f＞u＞f，成倒立、放大的实像．凸透镜成像时，物近像远像变大，可知同时将光屏向右移动；
由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要推迟了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜，即应向右移动光屏．
（3）无论怎样移动光屏，在光屏中心都只能看到一个大小不变的圆形光斑，说明折射光线是平行的，则可能出现的原因应该是物距等于焦距．
