第五章《透镜及其应用》单元过关试卷 2021-2022学年人教版八年级上册物理（有答案）

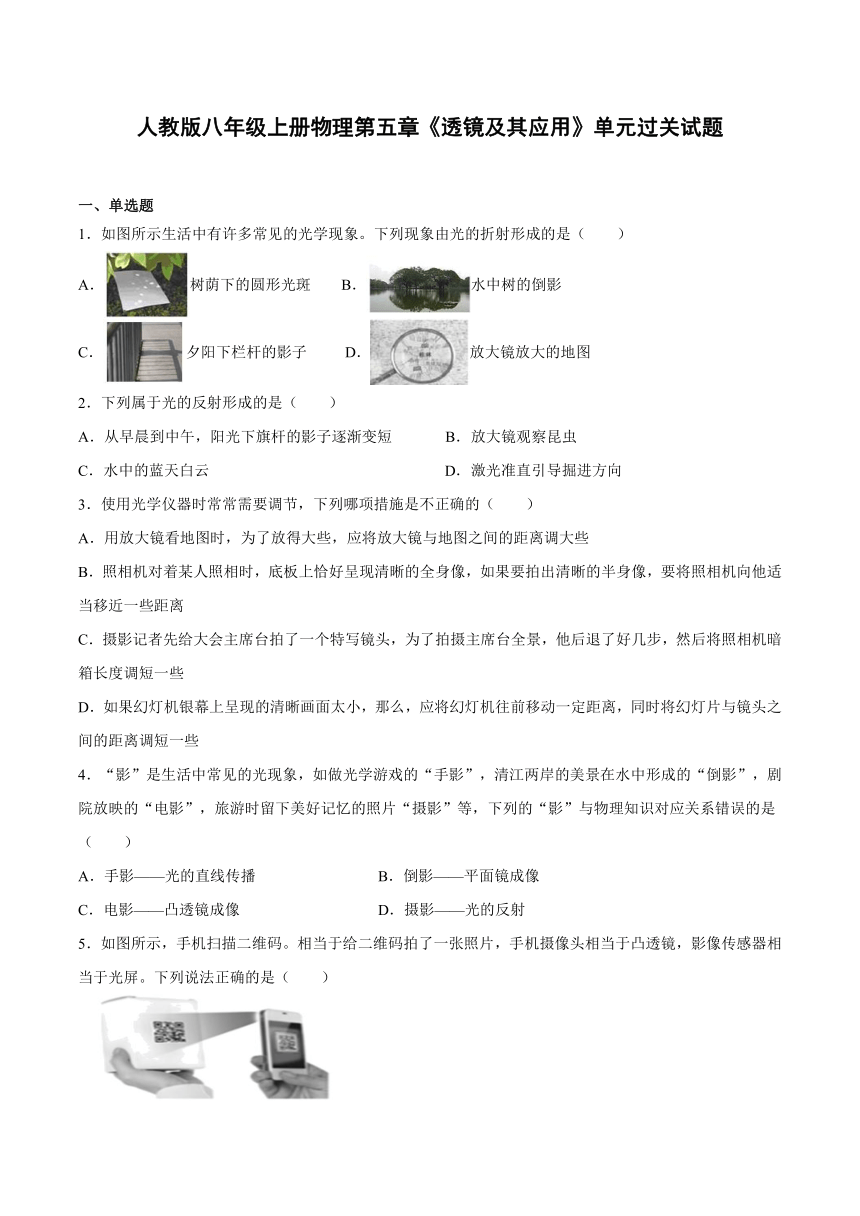

人教版八年级上册物理第五章《透镜及其应用》单元过关试题
一、单选题
1．如图所示生活中有许多常见的光学现象。下列现象由光的折射形成的是（ ）
A．树荫下的圆形光斑 B．水中树的倒影
C．夕阳下栏杆的影子 D．放大镜放大的地图
2．下列属于光的反射形成的是（　　）
A．从早晨到中午，阳光下旗杆的影子逐渐变短 B．放大镜观察昆虫
C．水中的蓝天白云 D．激光准直引导掘进方向
3．使用光学仪器时常常需要调节，下列哪项措施是不正确的（　　）
A．用放大镜看地图时，为了放得大些，应将放大镜与地图之间的距离调大些
B．照相机对着某人照相时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，要将照相机向他适当移近一些距离
C．摄影记者先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调短一些
D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往前移动一定距离，同时将幻灯片与镜头之间的距离调短一些
4．“影”是生活中常见的光现象，如做光学游戏的“手影”，清江两岸的美景在水中形成的“倒影”，剧院放映的“电影”，旅游时留下美好记忆的照片“摄影”等，下列的“影”与物理知识对应关系错误的是（　　）
A．手影——光的直线传播 B．倒影——平面镜成像
C．电影——凸透镜成像 D．摄影——光的反射
5．如图所示，手机扫描二维码。相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。下列说法正确的是（　　）

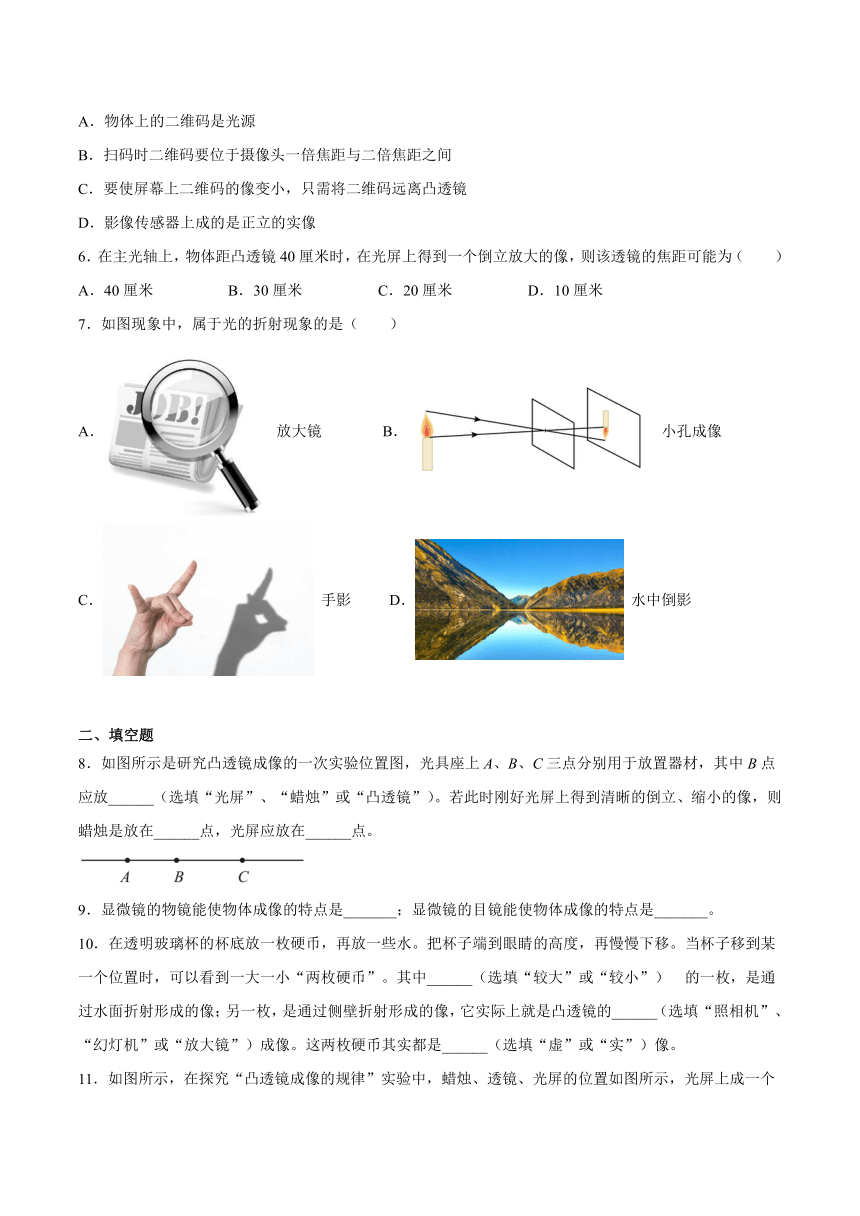

A．物体上的二维码是光源
B．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间
C．要使屏幕上二维码的像变小，只需将二维码远离凸透镜
D．影像传感器上成的是正立的实像
6．在主光轴上，物体距凸透镜40厘米时，在光屏上得到一个倒立放大的像，则该透镜的焦距可能为（　　）
A．40厘米 B．30厘米 C．20厘米 D．10厘米
7．如图现象中，属于光的折射现象的是（　　）
A． 放大镜 B． 小孔成像
C． 手影 D． 水中倒影
二、填空题
8．如图所示是研究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放______（选填“光屏”、“蜡烛”或“凸透镜”）。若此时刚好光屏上得到清晰的倒立、缩小的像，则蜡烛是放在______点，光屏应放在______点。
9．显微镜的物镜能使物体成像的特点是_______；显微镜的目镜能使物体成像的特点是_______。
10．在透明玻璃杯的杯底放一枚硬币，再放一些水。把杯子端到眼睛的高度，再慢慢下移。当杯子移到某一个位置时，可以看到一大一小“两枚硬币”。其中______（选填“较大”或“较小”） 的一枚，是通过水面折射形成的像；另一枚，是通过侧壁折射形成的像，它实际上就是凸透镜的______（选填“照相机”、“幻灯机”或“放大镜”）成像。这两枚硬币其实都是______（选填“虚”或“实”）像。

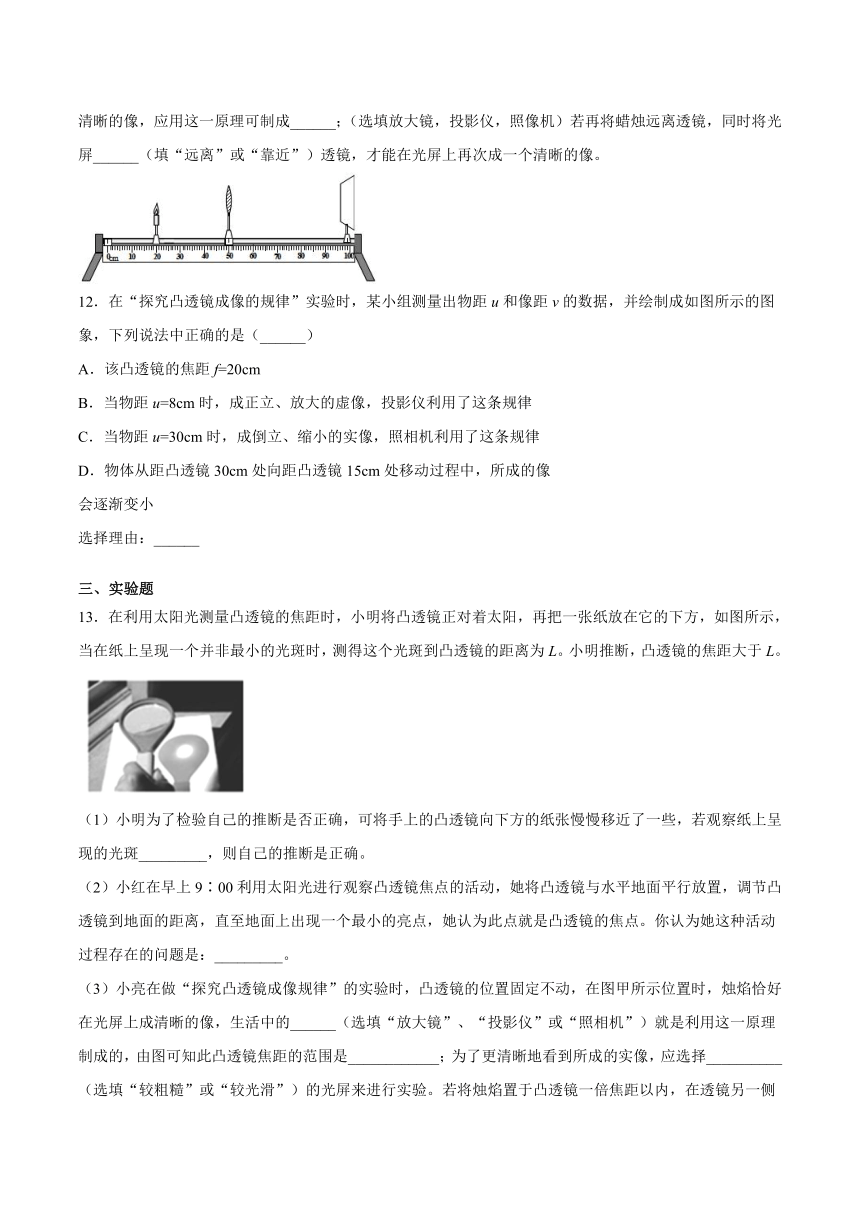

11．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成______；（选填放大镜，投影仪，照像机）若再将蜡烛远离透镜，同时将光屏______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。
12．在“探究凸透镜成像的规律”实验时，某小组测量出物距u和像距v的数据，并绘制成如图所示的图象，下列说法中正确的是（______）
A．该凸透镜的焦距f=20cm
B．当物距u=8cm时，成正立、放大的虚像，投影仪利用了这条规律
C．当物距u=30cm时，成倒立、缩小的实像，照相机利用了这条规律
D．物体从距凸透镜30cm处向距凸透镜15cm处移动过程中，所成的像会逐渐变小
选择理由：______
三、实验题
13．在利用太阳光测量凸透镜的焦距时，小明将凸透镜正对着太阳，再把一张纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L。小明推断，凸透镜的焦距大于L。
（1）小明为了检验自己的推断是否正确，可将手上的凸透镜向下方的纸张慢慢移近了一些，若观察纸上呈现的光斑_________，则自己的推断是正确。
（2）小红在早上9∶00利用太阳光进行观察凸透镜焦点的活动，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点。你认为她这种活动过程存在的问题是：_________。

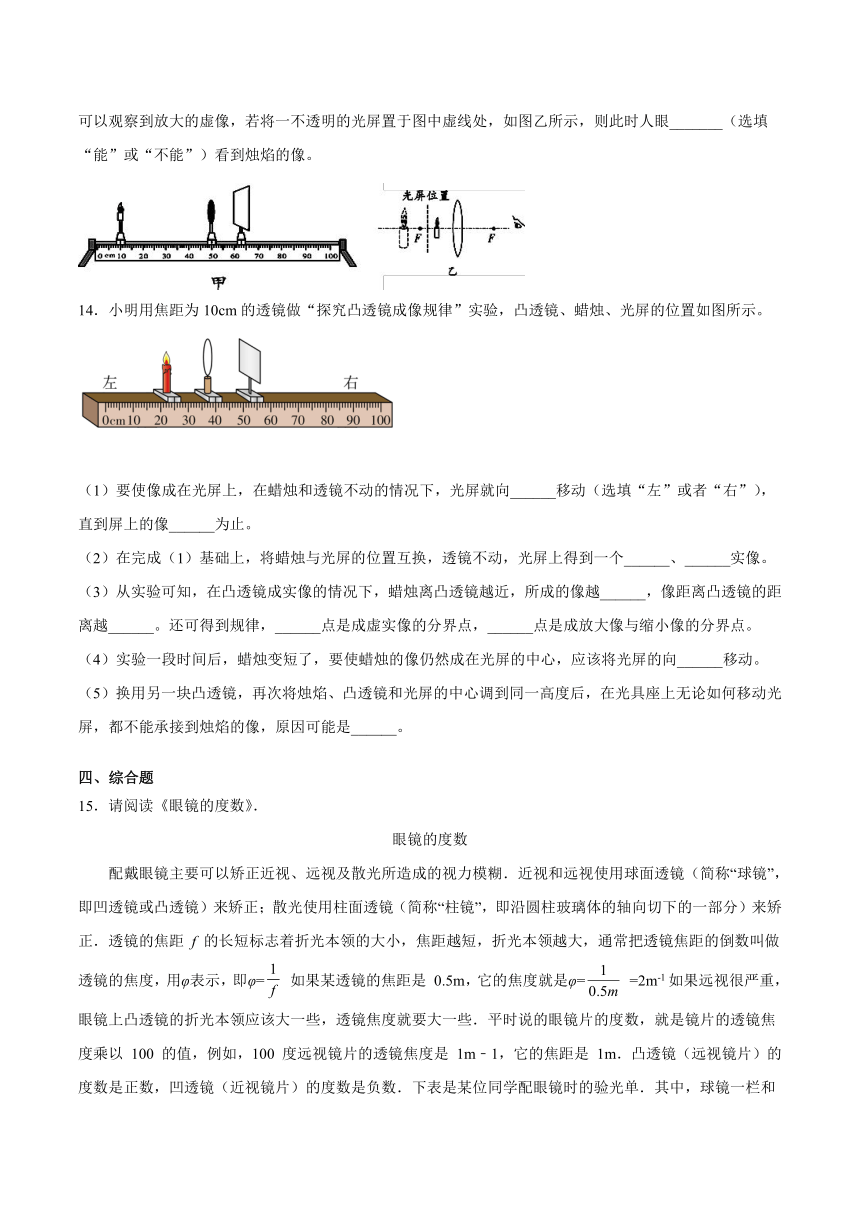

（3）小亮在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，在图甲所示位置时，烛焰恰好在光屏上成清晰的像，生活中的______（选填“放大镜”、“投影仪”或“照相机”）就是利用这一原理制成的，由图可知此凸透镜焦距的范围是____________；为了更清晰地看到所成的实像，应选择__________（选填“较粗糙”或“较光滑”）的光屏来进行实验。若将烛焰置于凸透镜一倍焦距以内，在透镜另一侧可以观察到放大的虚像，若将一不透明的光屏置于图中虚线处，如图乙所示，则此时人眼_______（选填“能”或“不能”）看到烛焰的像。
14．小明用焦距为10cm的透镜做“探究凸透镜成像规律”实验，凸透镜、蜡烛、光屏的位置如图所示。
（1）要使像成在光屏上，在蜡烛和透镜不动的情况下，光屏就向______移动（选填“左”或者“右”），直到屏上的像______为止。
（2）在完成（1）基础上，将蜡烛与光屏的位置互换，透镜不动，光屏上得到一个______、______实像。
（3）从实验可知，在凸透镜成实像的情况下，蜡烛离凸透镜越近，所成的像越______，像距离凸透镜的距离越______。还可得到规律，______点是成虚实像的分界点，______点是成放大像与缩小像的分界点。
（4）实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在光屏的中心，应该将光屏的向______移动。
（5）换用另一块凸透镜，再次将烛焰、凸透镜和光屏的中心调到同一高度后，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是______。
四、综合题
15．请阅读《眼镜的度数》．
眼镜的度数
配戴眼镜主要可以矫正近视、远视及散光所造成的视力模糊．近视和远视使用球面透镜（简称“球镜”，即凹透镜或凸透镜）来矫正；散光使用柱面透镜（简称“柱镜”，即沿圆柱玻璃体的轴向切下的一部分）来矫正．透镜的焦距 f 的长短标志着折光本领的大小，焦距越短，折光本领越大，通常把透镜焦距的倒数叫做透镜的焦度，用φ表示，即φ= 如果某透镜的焦距是 0.5m，它的焦度就是φ= =2m-1如果远视很严重，眼镜上凸透镜的折光本领应该大一些，透镜焦度就要大一些．平时说的眼镜片的度数，就是镜片的透镜焦度乘以 100 的值，例如，100 度远视镜片的透镜焦度是 1m﹣1，它的焦距是 1m．凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数．下表是某位同学配眼镜时的验光单．其中，球镜一栏和柱镜一栏的数字表示透镜的焦度．轴位就是散光的方向，也就是在这个方向上矫正一定的散光后才能看得清楚．虽然配戴眼镜可以矫正视力，但是给我们的生活带来诸多不便，因此我们在生活中要养成健康用眼习惯，保护好我们的眼睛．
远用 球镜（S） 柱镜（C） 轴位（A） 矫正视力（V
远用瞳孔距离（PD）65mm 右眼（R） ﹣1.75 ﹣0.50 180 1.0
左眼（L） ﹣2.75 1.0
请根据上述材料，回答下列问题：
（1）这个同学配的眼镜是_____（选填：“远视镜”或“近视镜”），其左眼所配镜片的度数是_____度．
（2）下列说法中正确的是_____
A．透镜的焦距越短，折光本领越强 B．透镜的焦距越短，焦度越大
C．透镜的焦距越长，镜片的度数越高 D．透镜的焦度越大，镜片的度数越高
16．图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm．
(1)在图中画出光线a、b经物镜折射前的入射光线．
（______）
(2)目镜是_____透镜(选填“凹”、“凸“)．
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像．
五、简答题
17．给你一个透镜，怎样用最简单易行的方法判断它是不是凸透镜？说出两种简便的估测凸透镜焦距的方法．
答案
1．D 2．C 3．D 4．D 5．C 6．B 7．A
8．凸透镜 C A
9．物镜成倒立、放大的实像，相当于投影仪 目镜成正立、放大的虚像，相当于放大镜
10．较小 放大镜 虚 11．投影仪 靠近 12．C
13．变大 太阳光没有正对太阳 照相机 6.5cm14．右 清晰 倒立 缩小 大 远 焦点 二倍焦距 上 蜡烛到凸透镜的距离小于或等于焦距
15．近视镜 ﹣275 ABD
16． 凹 倒立 缩小
17．观察此透镜的结构，若中间厚，边缘薄就是凸透镜，中间薄，边缘厚就是凹透镜；用平行光照向此透镜，若光线被会聚是凸透镜，光线被发散就是凹透镜
