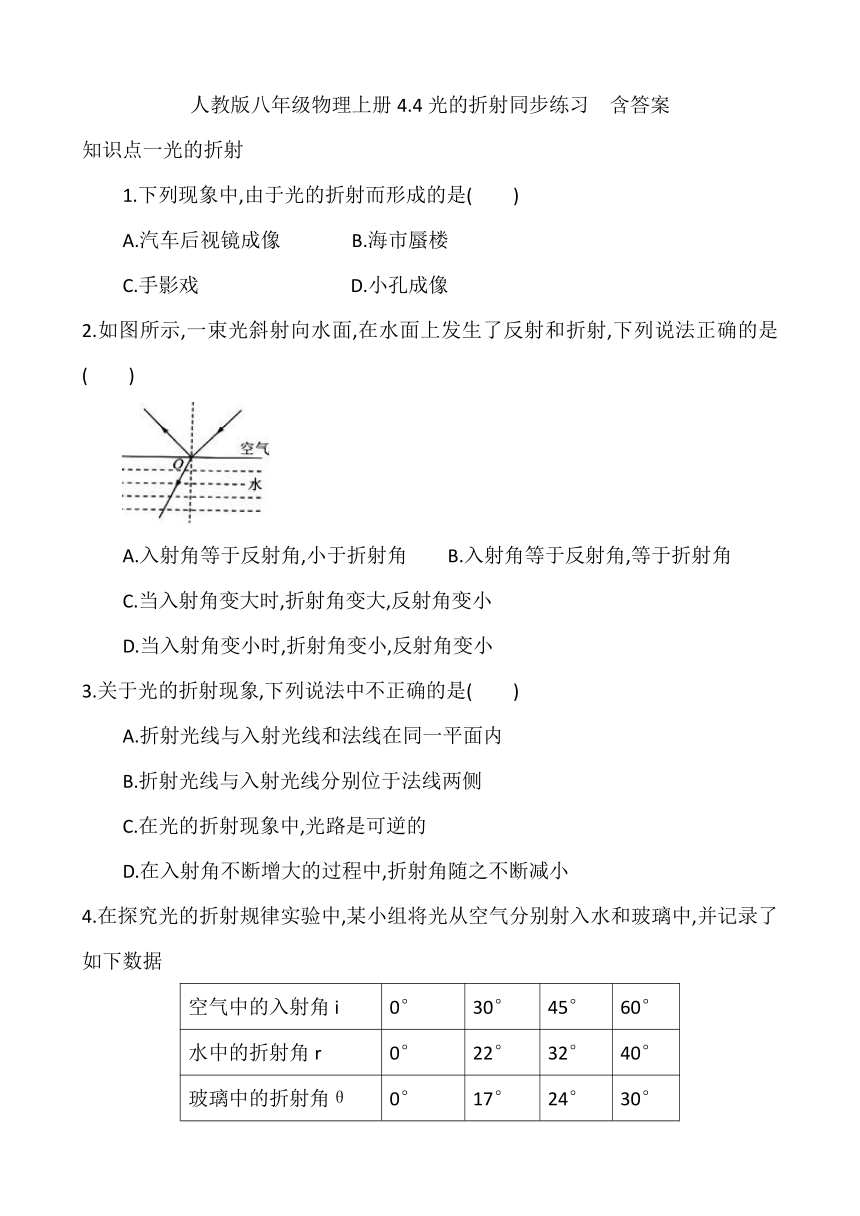

人教版八年级物理上册4.4光的折射同步练习 含答案

人教版八年级物理上册4.4光的折射同步练习 含答案
知识点一光的折射
1.下列现象中,由于光的折射而形成的是( )
A.汽车后视镜成像 B.海市蜃楼
C.手影戏 D.小孔成像
2.如图所示,一束光斜射向水面,在水面上发生了反射和折射,下列说法正确的是( )
A.入射角等于反射角,小于折射角 B.入射角等于反射角,等于折射角
C.当入射角变大时,折射角变大,反射角变小
D.当入射角变小时,折射角变小,反射角变小
3.关于光的折射现象,下列说法中不正确的是( )
A.折射光线与入射光线和法线在同一平面内
B.折射光线与入射光线分别位于法线两侧
C.在光的折射现象中,光路是可逆的
D.在入射角不断增大的过程中,折射角随之不断减小
4.在探究光的折射规律实验中,某小组将光从空气分别射入水和玻璃中,并记录了如下数据
空气中的入射角i 0° 30° 45° 60°
水中的折射角r 0° 22° 32° 40°
玻璃中的折射角θ 0° 17° 24° 30°

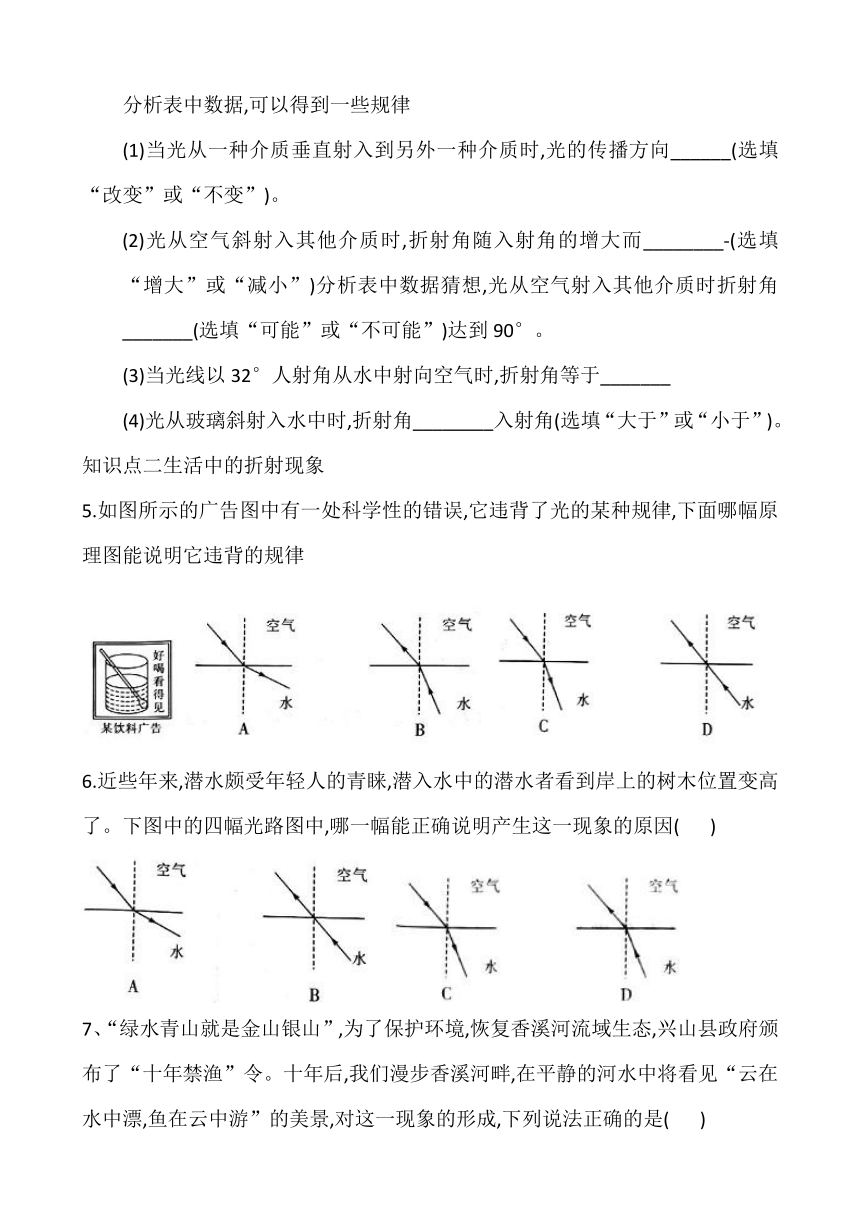

分析表中数据,可以得到一些规律
(1)当光从一种介质垂直射入到另外一种介质时,光的传播方向______(选填“改变”或“不变”)。
(2)光从空气斜射入其他介质时,折射角随入射角的增大而________-(选填“增大”或“减小”)分析表中数据猜想,光从空气射入其他介质时折射角_______(选填“可能”或“不可能”)达到90°。
(3)当光线以32°人射角从水中射向空气时,折射角等于_______
(4)光从玻璃斜射入水中时,折射角________入射角(选填“大于”或“小于”)。知识点二生活中的折射现象
5.如图所示的广告图中有一处科学性的错误,它违背了光的某种规律,下面哪幅原理图能说明它违背的规律
6.近些年来,潜水颇受年轻人的青睐,潜入水中的潜水者看到岸上的树木位置变高了。下图中的四幅光路图中,哪一幅能正确说明产生这一现象的原因( )
7、“绿水青山就是金山银山”,为了保护环境,恢复香溪河流域生态,兴山县政府颁布了“十年禁渔”令。十年后,我们漫步香溪河畔,在平静的河水中将看见“云在水中漂,鱼在云中游”的美景,对这一现象的形成,下列说法正确的是( )
A.云和鱼都是虚像
B.云是虚像,鱼是实像
C.云和鱼都是由光的反射形成的
D.云和鱼都是由光的折射形成的
8.如图所示,光沿CO射向半圆形玻璃砖的圆心O,请在图中作出光线分别透过平直界面AOB和圆弧形界面AMB时的光路图。
9.如图所示,MN为水面,S是水面上的一个点光源,P为水下鱼的眼睛。请根据所学的光学知识画出
(1)鱼所看到光源S的像S的大致位置;
(2)上述现象中的入射光线和折射光线。
能力提升综合练
10.周末阳光明媚,小红和妈妈一同来到孟子湖边散步,看到湖中柳影摇曳,鱼儿戏水。下列说法正确的是( )
A.看到的鱼儿是光的折射形成的虚像
B.看到的鱼儿是光的反射形成的虚像
C.看到的柳影是光的折射形成的虚像
D.看到的柳影是光的反射形成的实像
11.一束光射向一块玻璃砖(如图)并穿过玻璃砖这束光进入玻璃砖和离开玻璃砖后的光路正确的是 ( )
12.如图所示,是光在空气和玻璃两种介质中传播的情形,下列说法正确的是( )
A.入射角等于50° B.折射角等于20°
C.NN是界面 D.MM的右边是玻璃
B M N M
13.如图所示,一束光射入杯中,在杯底形成光斑,逐渐往杯中加水,观察到的光斑将会( )
A.向左移动 B.向右移动 C.位置不变 D.向上移动
综合与实践
14.如图所示的实验装置,可以光屏N用来研究光从水中斜射到与空气的分界面时所发生的光现象
(1)使入射角i在一定范围内由小变大,会发现折射角y_______ (填写变化规律),且折射角总是______(选填“大于”“小于”或“等于”)相应的入射角。
(2)当入射角i增大到某一值时,折射角y会达到最大值,该最大值是_____
(3)若继续增大入射角i,将会发现不再有______光线,而只存在______光线
15.潜水员在水中A点,看到岸边物体B的像B,请在图中画出B的大致位置,并画出光路图。
16.如图所示,一玻璃三棱镜的横截面为等腰直角三角形ABC。一束红光平行于BC边从S点射入三棱镜,经AB面折射后,又在BC面发生反射,然后恰好从P点折射后射出。请画出这个传播过程的光路图。
17.如图所示,一束光射向玻璃砖并穿过玻璃砖,画出这束光进入玻璃砖和离开玻璃砖后的光线。
答案
B
D
D
不变 增大 不可能 45 大于
B
C
A
略
略
A
B
D
B
由小变大 大于 90 折射 反射
15.16.17.
