人教版八年级物理上册第5章《透镜及其应用》单元测试题（含答案）

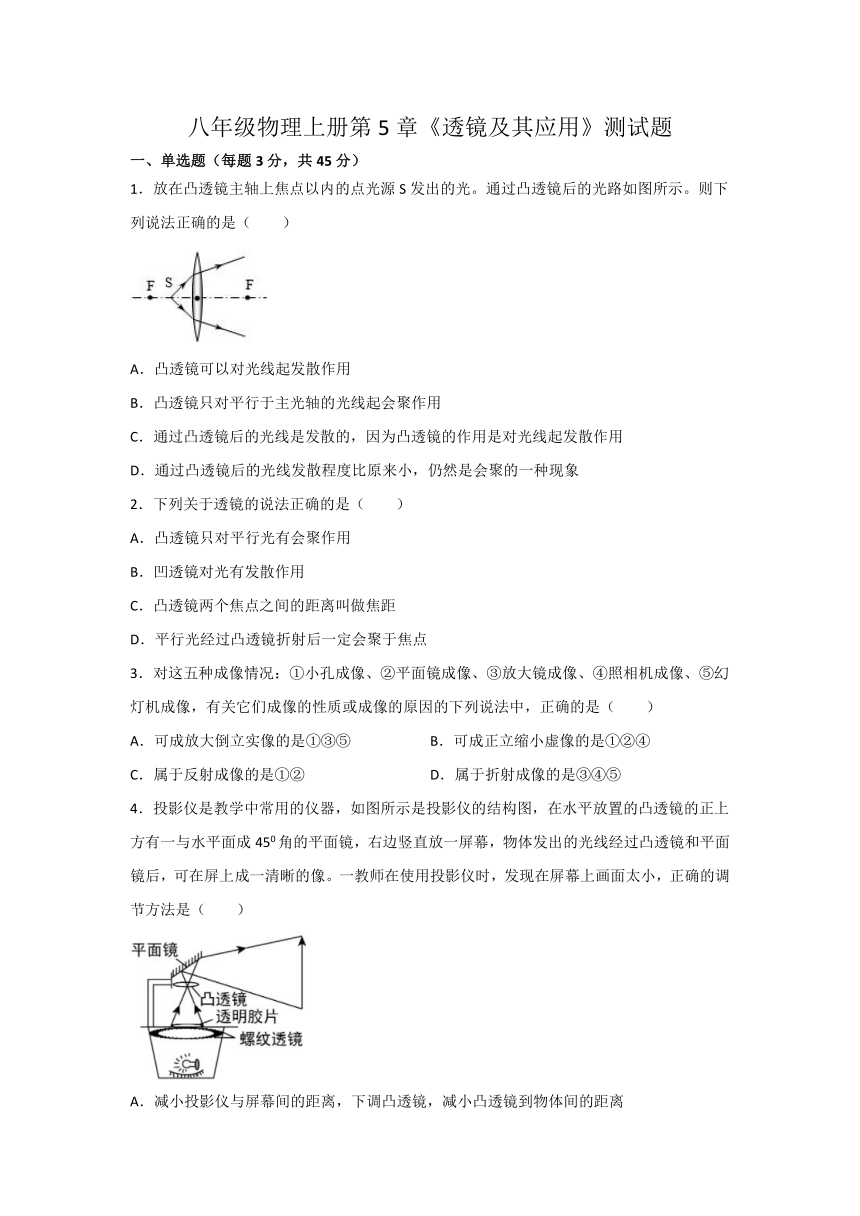

八年级物理上册第5章《透镜及其应用》测试题
一、单选题（每题3分，共45分）
1．放在凸透镜主轴上焦点以内的点光源S发出的光。通过凸透镜后的光路如图所示。则下列说法正确的是（　　）
A．凸透镜可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现象
2．下列关于透镜的说法正确的是（　　）
A．凸透镜只对平行光有会聚作用
B．凹透镜对光有发散作用
C．凸透镜两个焦点之间的距离叫做焦距
D．平行光经过凸透镜折射后一定会聚于焦点
3．对这五种成像情况：①小孔成像、②平面镜成像、③放大镜成像、④照相机成像、⑤幻灯机成像，有关它们成像的性质或成像的原因的下列说法中，正确的是（　　）
A．可成放大倒立实像的是①③⑤ B．可成正立缩小虚像的是①②④
C．属于反射成像的是①② D．属于折射成像的是③④⑤
4．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成450角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（　　）
A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离

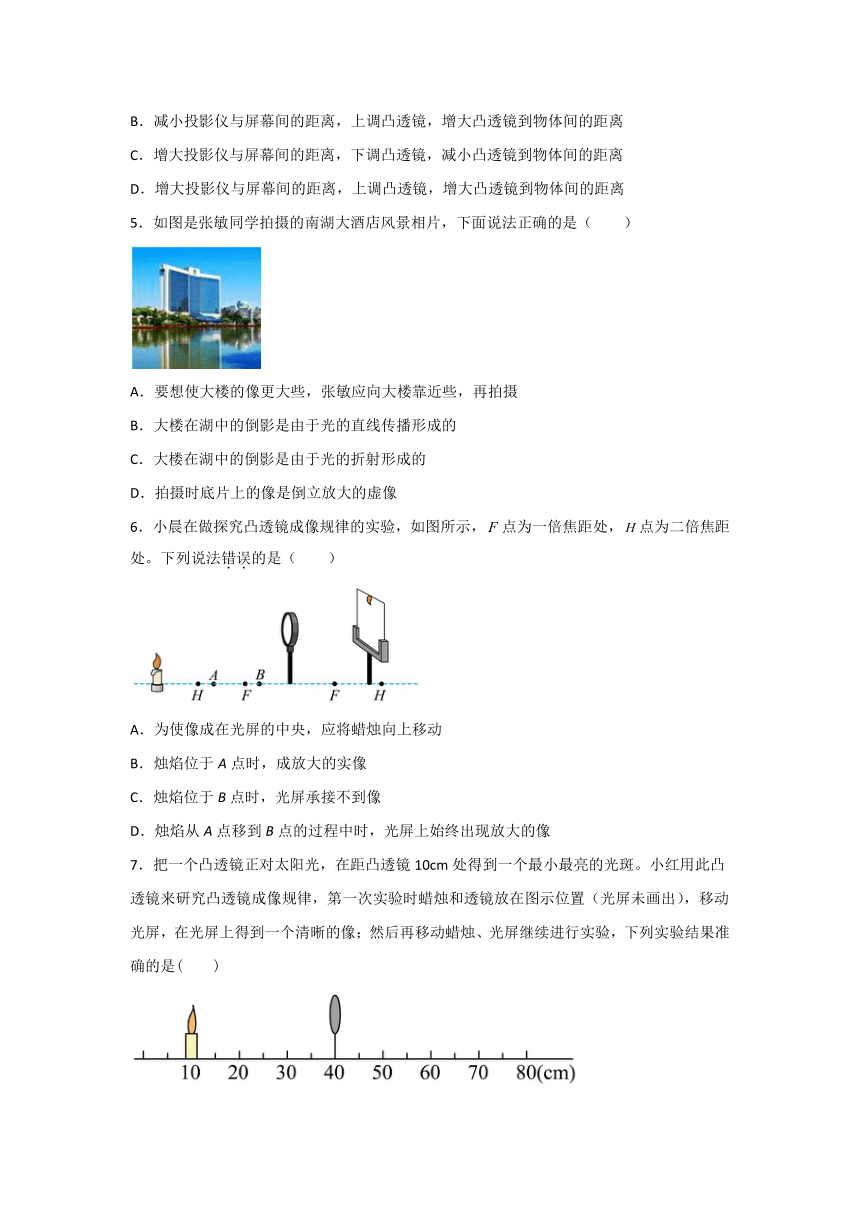

5．如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（　　）
A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄
B．大楼在湖中的倒影是由于光的直线传播形成的
C．大楼在湖中的倒影是由于光的折射形成的
D．拍摄时底片上的像是倒立放大的虚像
6．小晨在做探究凸透镜成像规律的实验，如图所示，点为一倍焦距处，点为二倍焦距处。下列说法错误的是（　　）
A．为使像成在光屏的中央，应将蜡烛向上移动
B．烛焰位于A点时，成放大的实像
C．烛焰位于B点时，光屏承接不到像
D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像
7．把一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。小红用此凸透镜来研究凸透镜成像规律，第一次实验时蜡烛和透镜放在图示位置（光屏未画出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进行实验，下列实验结果准确的是(　　)
A．第一次得到的像是倒立放大的实像
B．第一次实验的成像规律可应用于幻灯机
C．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上得到的像逐渐变大
D．当物距为10cm时，光屏上得到等大的像

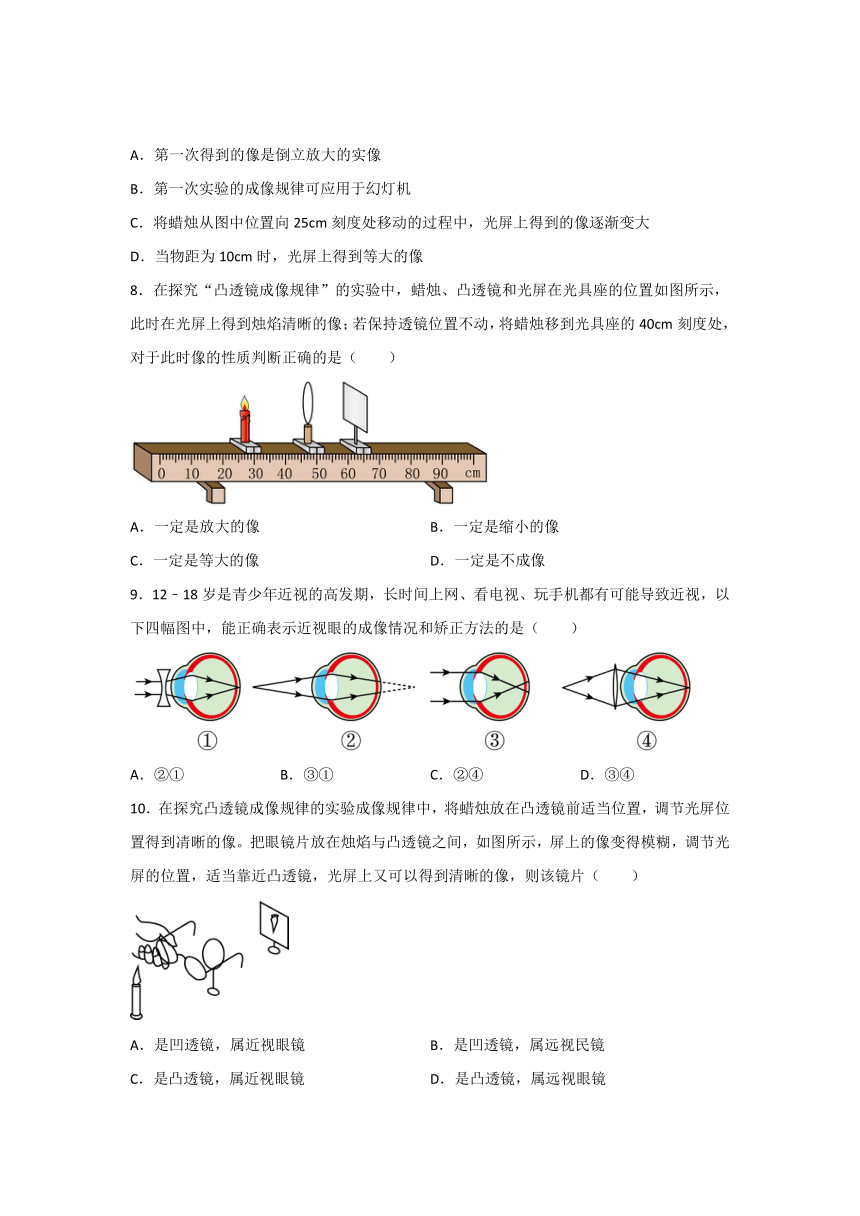

8．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座的位置如图所示，此时在光屏上得到烛焰清晰的像；若保持透镜位置不动，将蜡烛移到光具座的40cm刻度处，对于此时像的性质判断正确的是（　　）
A．一定是放大的像 B．一定是缩小的像
C．一定是等大的像 D．一定是不成像
9．12﹣18岁是青少年近视的高发期，长时间上网、看电视、玩手机都有可能导致近视，以下四幅图中，能正确表示近视眼的成像情况和矫正方法的是（　　）
A．②① B．③① C．②④ D．③④
10．在探究凸透镜成像规律的实验成像规律中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到凊晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（　　）
A．是凹透镜，属近视眼镜 B．是凹透镜，属远视民镜
C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜

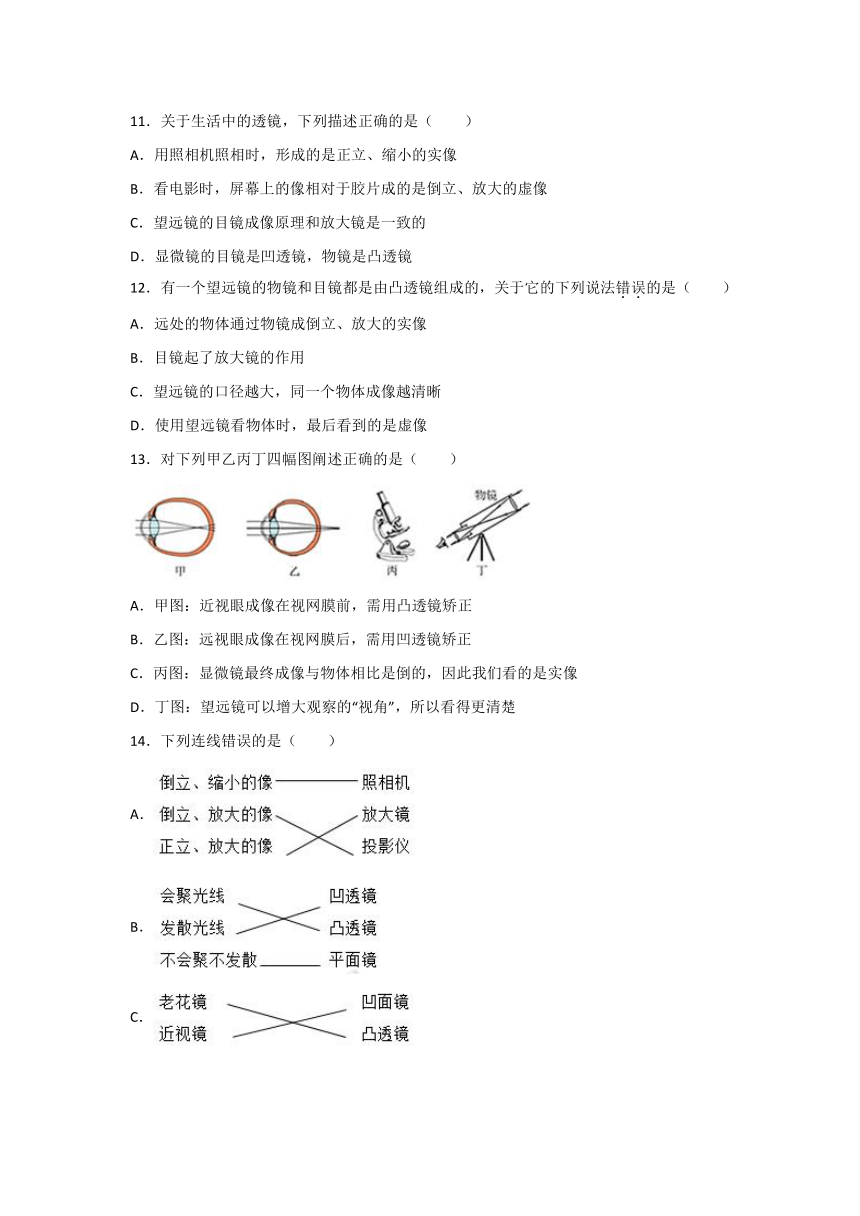

11．关于生活中的透镜，下列描述正确的是（　　）
A．用照相机照相时，形成的是正立、缩小的实像
B．看电影时，屏幕上的像相对于胶片成的是倒立、放大的虚像
C．望远镜的目镜成像原理和放大镜是一致的
D．显微镜的目镜是凹透镜，物镜是凸透镜
12．有一个望远镜的物镜和目镜都是由凸透镜组成的，关于它的下列说法错误的是（　　）
A．远处的物体通过物镜成倒立、放大的实像
B．目镜起了放大镜的作用
C．望远镜的口径越大，同一个物体成像越清晰
D．使用望远镜看物体时，最后看到的是虚像
13．对下列甲乙丙丁四幅图阐述正确的是（　　）
A．甲图：近视眼成像在视网膜前，需用凸透镜矫正
B．乙图：远视眼成像在视网膜后，需用凹透镜矫正
C．丙图：显微镜最终成像与物体相比是倒的，因此我们看的是实像
D．丁图：望远镜可以增大观察的“视角”，所以看得更清楚
14．下列连线错误的是（ ）
A．
B．
C．
D．

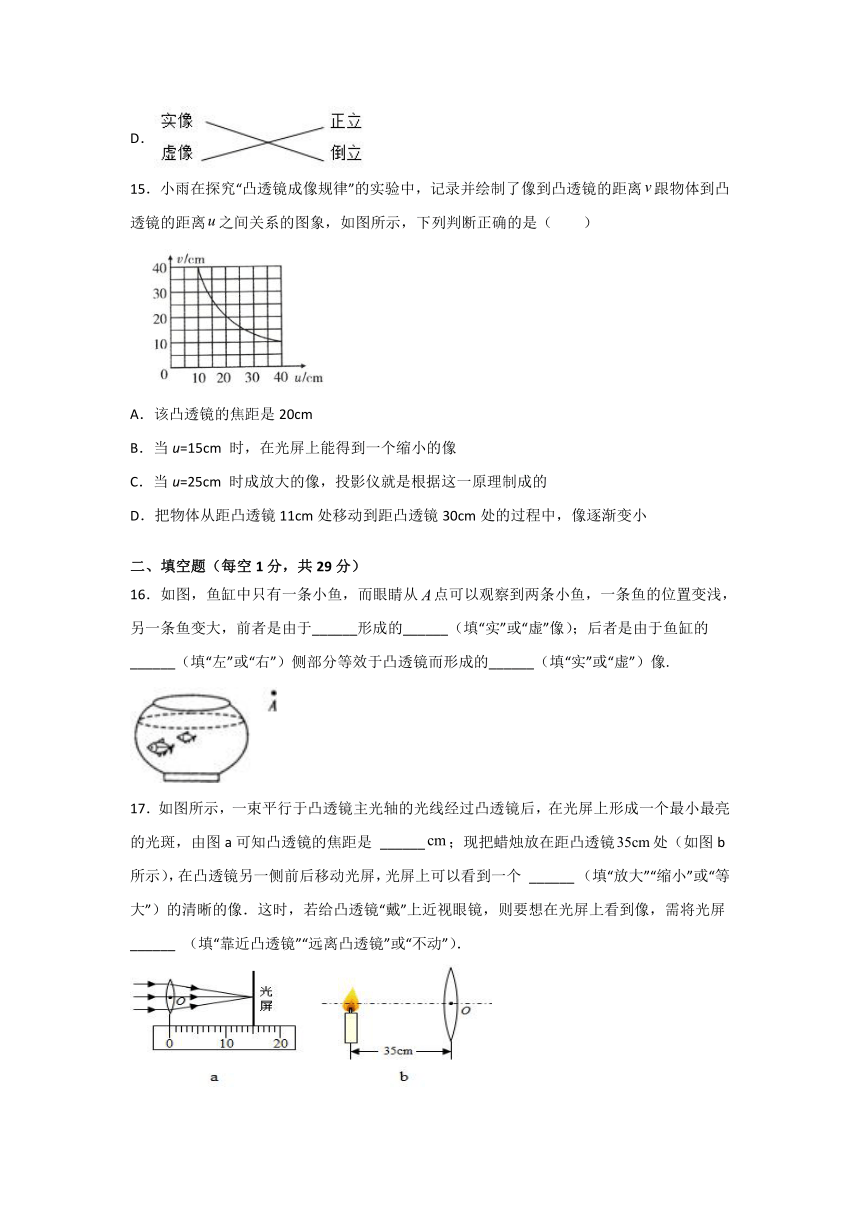

15．小雨在探究“凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离跟物体到凸透镜的距离之间关系的图象，如图所示，下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u=15cm 时，在光屏上能得到一个缩小的像
C．当u=25cm 时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜11cm处移动到距凸透镜30cm处的过程中，像逐渐变小
二、填空题（每空1分，共29分）
16．如图，鱼缸中只有一条小鱼，而眼睛从点可以观察到两条小鱼，一条鱼的位置变浅，另一条鱼变大，前者是由于______形成的______（填“实”或“虚”像）；后者是由于鱼缸的______（填“左”或“右”）侧部分等效于凸透镜而形成的______（填“实”或“虚”）像.
17．如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成一个最小最亮的光斑，由图a可知凸透镜的焦距是 ______；现把蜡烛放在距凸透镜处（如图b所示），在凸透镜另一侧前后移动光屏，光屏上可以看到一个 ______ （填“放大”“缩小”或“等大”）的清晰的像．这时，若给凸透镜“戴”上近视眼镜，则要想在光屏上看到像，需将光屏 ______ （填“靠近凸透镜”“远离凸透镜”或“不动”）．
18．下列现象使我们生活中常见的现象：
①立竿见影、②水中倒影、③小孔成像、④放电影、⑤海市蜃楼、⑥毕业合影、⑦透过金鱼缸看到水中的放大的鱼。按要求分类：（填序号）虚像有_____，属于光的反射的有_____，折射的有_____。
19．天文爱好者可以用开普勒望远镜来观察行星和月球，这种望远镜的目镜和物镜都是________ 镜．通过这种望远镜所看到的物体是________ 的像（选填“倒立”或“正立”）．
20．在“研究凸透镜成像”的实验中，点燃的蜡烛分别放在a、b、c、d、e五个位置，如图所示．其中蜡烛放在_____处所得的实像最小；放在_________处所得的实像与烛焰大小相同；放在________处所得的实像比烛焰大；放在_______处能看到放大的虚象．若在实验中发现光屏上所成的像偏左偏上，为了使烛焰的像能成在光屏中央，应向_______、向_________调烛焰的位置（选填“上”“下”“左”“右”）．
21．视觉的产生是一个很复杂的过程，在眼球内部，各种器官和组织组成了眼球的折光系统，整个折光系统相当于一个______镜。若来自远方物体的光经眼球折光系统折射后成像情况如图示），根据该图，这个人需配戴装有______的眼镜加以矫正。
22．我们来看看一张有趣图片。
（1）图中的杯子实际装有小球_______颗。图片较靠上的两颗小球是由于光的_______（选填“反射”或“折射”）形成的_______（选填“实像”或“虚像”）。
（2）图中较靠下的两颗小球的直径________（选填“大于”、“小于”或“等于”）小球的实际直径，这是因为杯子与水的共同作用形成了一个相当于________（选填“投影仪”或“放大镜”）所成的像。
23．目前，购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描，确认相关信息后，即可迅速完成交易。摄像头相当于一个_______镜，当人靠近摄像头时：光源自动打开，照亮_______（选填“人脸”或“显示屏”），人脸通过摄像头成一个_______的实像。
24．近期流行的“自拍神器”给旅行者自拍带来方便。如图所示，与直接拿手机自拍相比，利用自拍杆可以增大___________（选填“物距”或“像距”）；便于成倒立、___________（选填“放大”、“等大”或“缩小”）的像，取得更好的拍摄效果。
三、作图题（4分+4分+3分=11分）
25．按题目要求作图：
（1）在如图中，完成光线从右边射向凸透镜折射后，再射向凹透镜折射后的光路．
（2）如图所示，OO/为凸透镜的主光轴，AB是发光物体，A/B/是AB经过透镜所成的像，找出透镜的位置，并作出凸透镜的右焦点．
26．下图是某人的眼睛成像示意图，请在眼球前的方框内画上合适的透镜，来矫正他的视力。
四、实验题（每空1分，共15分）
27．在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，该凸透镜的焦距是______cm；
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度，目的是使像能成在__________；实验过程中，若无论怎样移动光屏都不能在光屏上得到像，请你指出其中可能的原因__________________________________；
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、________的实像（填写像的性质）；___________(填光学仪器)就是利用这一成像规律工作的．如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向________(选填“靠近”或“远离”）透镜的方向移动，这个像与刚才相比将_______（选取填“变大”、“变小”或“不变”）；
（4）实验过程中，用黑纸将凸透镜遮掉一半，像的形状_______（填“变”或“不变”）．
28．学习小组“探究凸透镜成像的规律”，进行了如下操作：
（1）按照图甲安装实验器材时，为了使像成在光屏中央，除了将光源、凸透镜和光屏依次放在光具座上，还应调整他们的中心大致在______。
（2）在探究凸透镜成像规律时，蜡烛、光屏和透镜的位置如图甲所示，光屏上出现清晰的烛焰像。若透镜位置不动，将蜡烛移到光具座20cm刻度时，移动光屏，使光屏上再次呈现清晰的像，利用该成像原理可制成______（照相机、投影仪、放大镜）。
（3）通过探究，记录并绘制了物距u与像距v之间的关系图像，如图乙所示，则该透镜的焦距是______cm。
（4）疫情期间上网课时，发现有些同学用手机拍照上传的作业图片总是一头大一头小，一侧亮，一侧暗。你认为下列分析正确的是______。
A．大的一头是虚像，小的一头是实像
B．大的一头是放大的，小的一头是缩小的
C．大的一头离镜头近，小的一头离得远
D．把拍照手机水平放到作业本的上方，拍出来就会一样亮
（5）同学们紧接着利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成水凸透镜（凸起程度可以通过注射器注水或吸水的多少来调节）探究近视眼、远视眼的成因及矫正方法。
①如图（a）所示，经过调节，光屏上恰好呈现烛焰清晰的像。若向水凸透镜内______（注入/吸取）适量的水来模拟远视眼，发现光屏上原来清晰的像变模糊了。若将光屏向远离透镜的方向移动适当距离，再次得到清晰的像。说明远视眼将远处的物体成像在视网膜______（前/后）方。
②老师取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上的像又变得模糊，小明同学发现当光屏向右移动适当距离后像又清晰，由此可知，张老师的眼睛属于______眼（选填“近视”或“远视”）。
参考答案
1．D2．B3．D4．C5．A6．D7．C8．A9．B10．D11．C12．A13．D14．C15．D
16．光的折射 虚 右 虚
17．15 缩小 远离凸透镜
18．②⑤⑦ ② ④⑤⑥⑦
19．凸透 倒立
20．a b c e 左 上
21．凸透 凹透镜
22．2两 折射 虚像 大于 放大镜
23．凸透 人脸 倒立
24．物距 缩小
25．
26．
27． 11 光屏中央 蜡烛放在凸透镜的焦点以内 放大 投影仪（幻灯机） 靠近 变小 不变
28．同一高度 照相机 10cm C 吸取 后 近
