18.3测量小灯泡的电功率（实验题专练）2021－2022学年人教版物理九年级全一册（有解析）

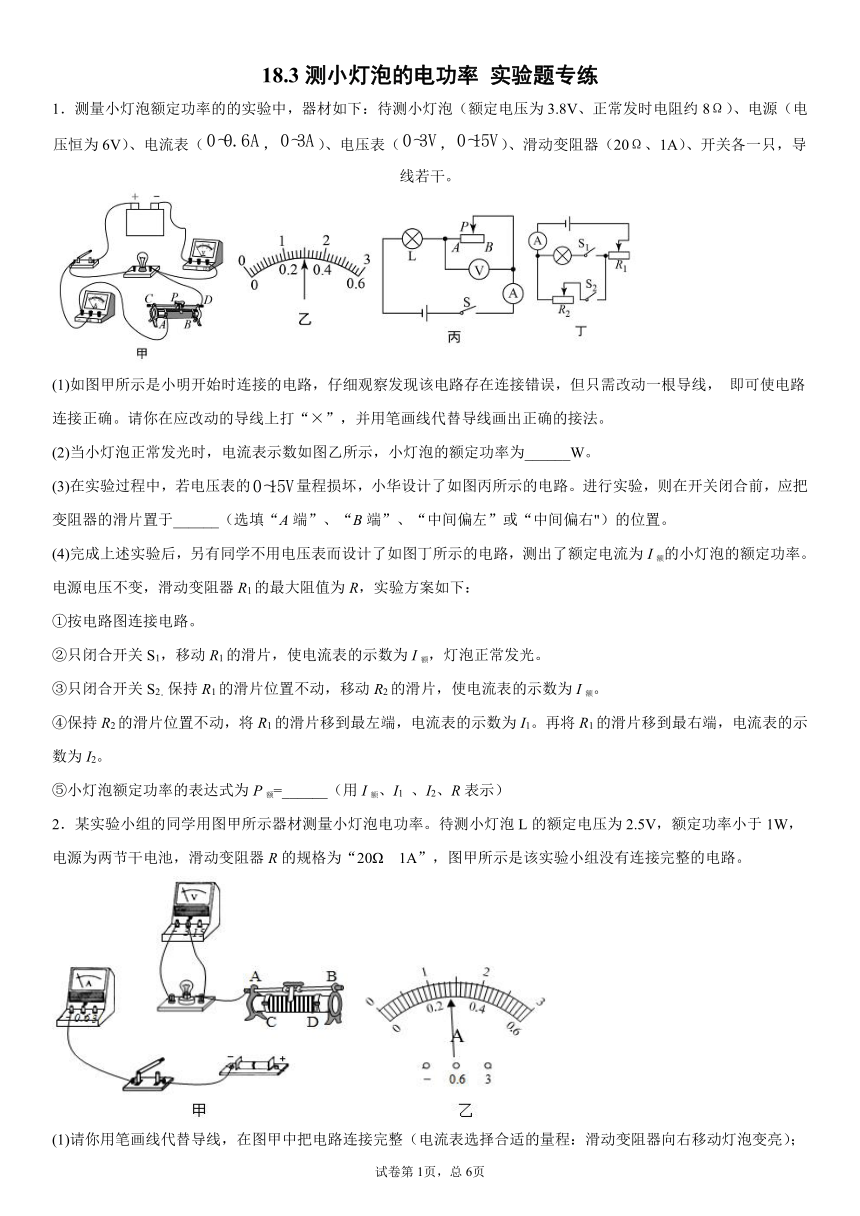

18.3测小灯泡的电功率 实验题专练
1．测量小灯泡额定功率的的实验中，器材如下：待测小灯泡（额定电压为3.8V、正常发时电阻约8Ω）、电源（电压恒为6V）、电流表（，）、电压表（，）、滑动变阻器（20Ω、1A）、开关各一只，导线若干。
(1)如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线， 即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为______W。
(3)在实验过程中，若电压表的量程损坏，小华设计了如图丙所示的电路。进行实验，则在开关闭合前，应把变阻器的滑片置于______（选填“A端”、“B端”、“中间偏左”或“中间偏右"）的位置。
(4)完成上述实验后，另有同学不用电压表而设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2。保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1。再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额=______（用I额、I1 、I2、R表示）
2．某实验小组的同学用图甲所示器材测量小灯泡电功率。待测小灯泡L的额定电压为2.5V，额定功率小于1W，电源为两节干电池，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路。
(1)请你用笔画线代替导线，在图甲中把电路连接完整（电流表选择合适的量程：滑动变阻器向右移动灯泡变亮）；

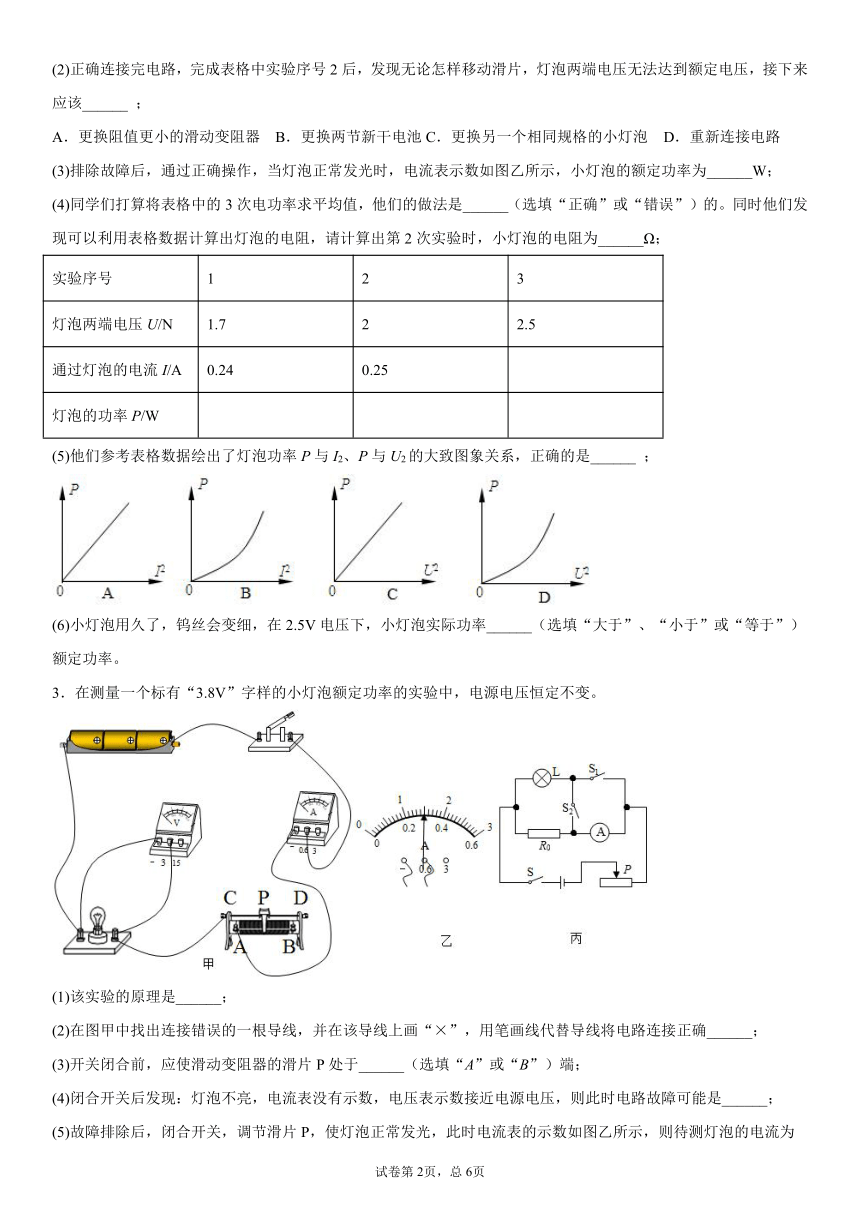

(2)正确连接完电路，完成表格中实验序号2后，发现无论怎样移动滑片，灯泡两端电压无法达到额定电压，接下来应该______ ；
A．更换阻值更小的滑动变阻器 B．更换两节新干电池C．更换另一个相同规格的小灯泡 D．重新连接电路
(3)排除故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为______W；
(4)同学们打算将表格中的3次电功率求平均值，他们的做法是______（选填“正确”或“错误”）的。同时他们发现可以利用表格数据计算出灯泡的电阻，请计算出第2次实验时，小灯泡的电阻为______Ω；
实验序号 1 2 3
灯泡两端电压U/N 1.7 2 2.5
通过灯泡的电流I/A 0.24 0.25
灯泡的功率P/W
(5)他们参考表格数据绘出了灯泡功率P与I2、P与U2的大致图象关系，正确的是______ ；
(6)小灯泡用久了，钨丝会变细，在2.5V电压下，小灯泡实际功率______（选填“大于”、“小于”或“等于”）额定功率。
3．在测量一个标有“3.8V”字样的小灯泡额定功率的实验中，电源电压恒定不变。
(1)该实验的原理是______；
(2)在图甲中找出连接错误的一根导线，并在该导线上画“×”，用笔画线代替导线将电路连接正确______；
(3)开关闭合前，应使滑动变阻器的滑片P处于______（选填“A”或“B”）端；
(4)闭合开关后发现：灯泡不亮，电流表没有示数，电压表示数接近电源电压，则此时电路故障可能是______；
(5)故障排除后，闭合开关，调节滑片P，使灯泡正常发光，此时电流表的示数如图乙所示，则待测灯泡的电流为______A，额定功率为______W；

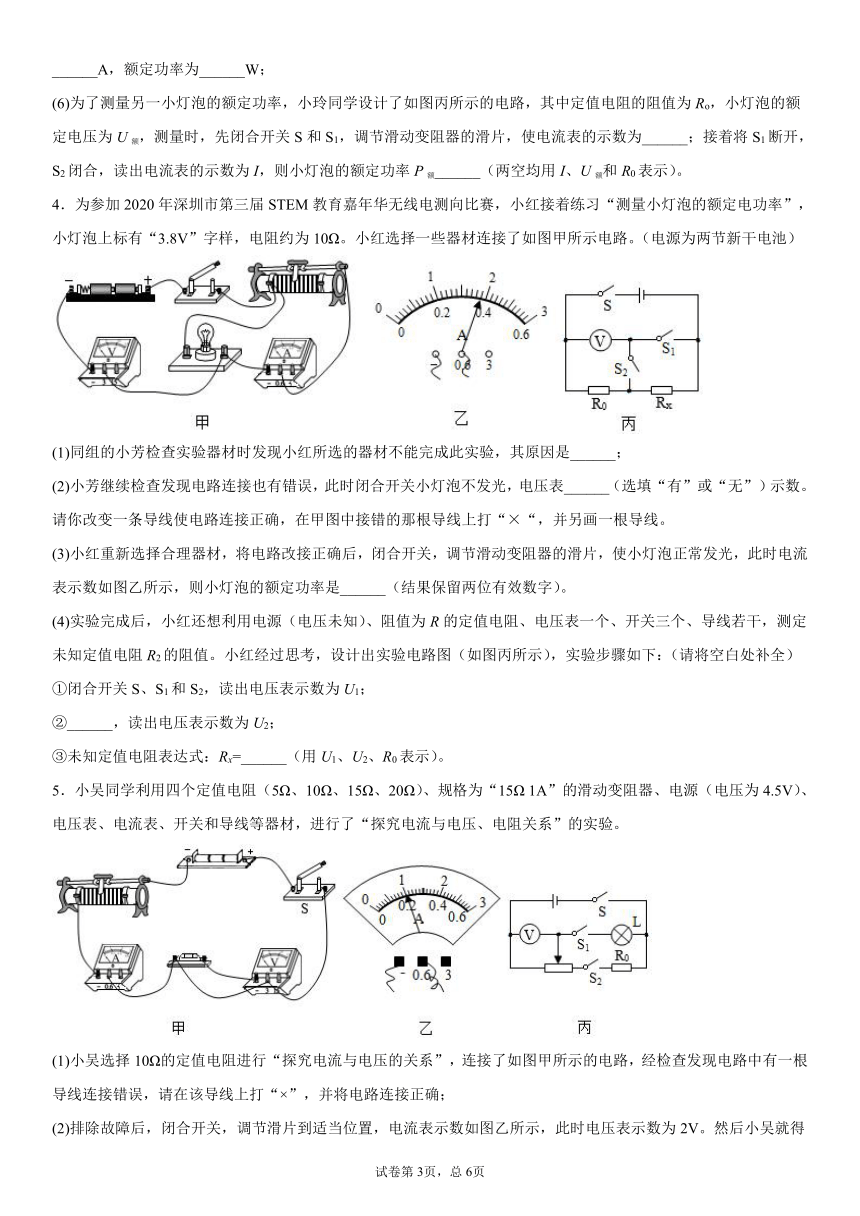

(6)为了测量另一小灯泡的额定功率，小玲同学设计了如图丙所示的电路，其中定值电阻的阻值为Ro，小灯泡的额定电压为U额，测量时，先闭合开关S和S1，调节滑动变阻器的滑片，使电流表的示数为______；接着将S1断开，S2闭合，读出电流表的示数为I，则小灯泡的额定功率P额______（两空均用I、U额和R0表示）。
4．为参加2020年深圳市第三届STEM教育嘉年华无线电测向比赛，小红接着练习“测量小灯泡的额定电功率”，小灯泡上标有“3.8V”字样，电阻约为10Ω。小红选择一些器材连接了如图甲所示电路。（电源为两节新干电池）
(1)同组的小芳检查实验器材时发现小红所选的器材不能完成此实验，其原因是______；
(2)小芳继续检查发现电路连接也有错误，此时闭合开关小灯泡不发光，电压表______（选填“有”或“无”）示数。请你改变一条导线使电路连接正确，在甲图中接错的那根导线上打“ד，并另画一根导线。
(3)小红重新选择合理器材，将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率是______（结果保留两位有效数字）。
(4)实验完成后，小红还想利用电源（电压未知）、阻值为R的定值电阻、电压表一个、开关三个、导线若干，测定未知定值电阻R2的阻值。小红经过思考，设计出实验电路图（如图丙所示），实验步骤如下：（请将空白处补全）
①闭合开关S、S1和S2，读出电压表示数为U1；
②______，读出电压表示数为U2；
③未知定值电阻表达式：Rx=______（用U1、U2、R0表示）。
5．小吴同学利用四个定值电阻（5Ω、10Ω、15Ω、20Ω）、规格为“15Ω 1A”的滑动变阻器、电源（电压为4.5V）、电压表、电流表、开关和导线等器材，进行了“探究电流与电压、电阻关系”的实验。
(1)小吴选择10Ω的定值电阻进行“探究电流与电压的关系”，连接了如图甲所示的电路，经检查发现电路中有一根导线连接错误，请在该导线上打“×”，并将电路连接正确；

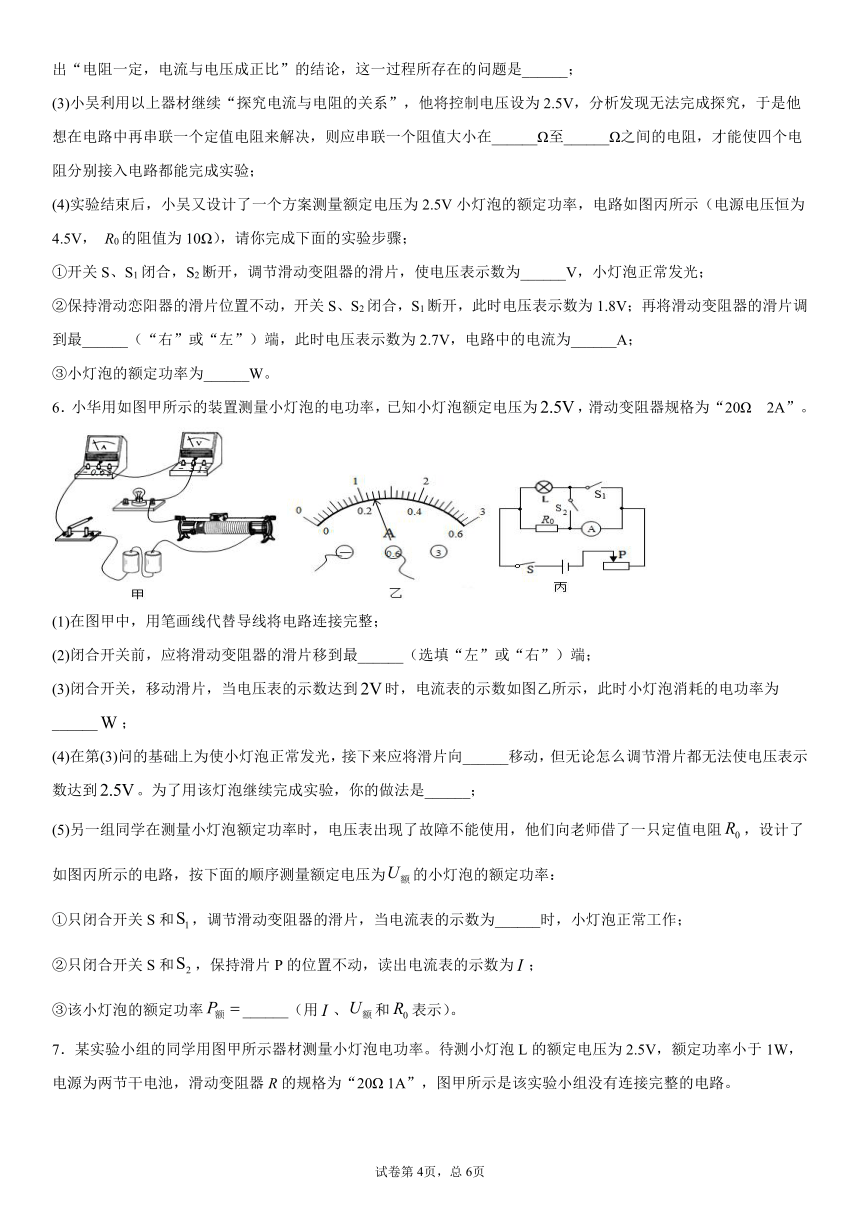

(2)排除故障后，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，此时电压表示数为2V。然后小吴就得出“电阻一定，电流与电压成正比”的结论，这一过程所存在的问题是______；
(3)小吴利用以上器材继续“探究电流与电阻的关系”，他将控制电压设为2.5V，分析发现无法完成探究，于是他想在电路中再串联一个定值电阻来解决，则应串联一个阻值大小在______Ω至______Ω之间的电阻，才能使四个电阻分别接入电路都能完成实验；
(4)实验结束后，小吴又设计了一个方案测量额定电压为2.5V小灯泡的额定功率，电路如图丙所示（电源电压恒为4.5V， R0的阻值为10Ω），请你完成下面的实验步骤；
①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表示数为______V，小灯泡正常发光；
②保持滑动恋阳器的滑片位置不动，开关S、S2闭合，S1断开，此时电压表示数为1.8V；再将滑动变阻器的滑片调到最______（“右”或“左”）端，此时电压表示数为2.7V，电路中的电流为______A；
③小灯泡的额定功率为______W。
6．小华用如图甲所示的装置测量小灯泡的电功率，已知小灯泡额定电压为，滑动变阻器规格为“20Ω 2A”。
(1)在图甲中，用笔画线代替导线将电路连接完整；
(2)闭合开关前，应将滑动变阻器的滑片移到最______（选填“左”或“右”）端；
(3)闭合开关，移动滑片，当电压表的示数达到时，电流表的示数如图乙所示，此时小灯泡消耗的电功率为______；
(4)在第(3)问的基础上为使小灯泡正常发光，接下来应将滑片向______移动，但无论怎么调节滑片都无法使电压表示数达到。为了用该灯泡继续完成实验，你的做法是______；
(5)另一组同学在测量小灯泡额定功率时，电压表出现了故障不能使用，他们向老师借了一只定值电阻，设计了如图丙所示的电路，按下面的顺序测量额定电压为的小灯泡的额定功率：
①只闭合开关S和，调节滑动变阻器的滑片，当电流表的示数为______时，小灯泡正常工作；
②只闭合开关S和，保持滑片P的位置不动，读出电流表的示数为；
③该小灯泡的额定功率______（用、和表示）。
7．某实验小组的同学用图甲所示器材测量小灯泡电功率。待测小灯泡L的额定电压为2.5V，额定功率小于1W，电源为两节干电池，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路。

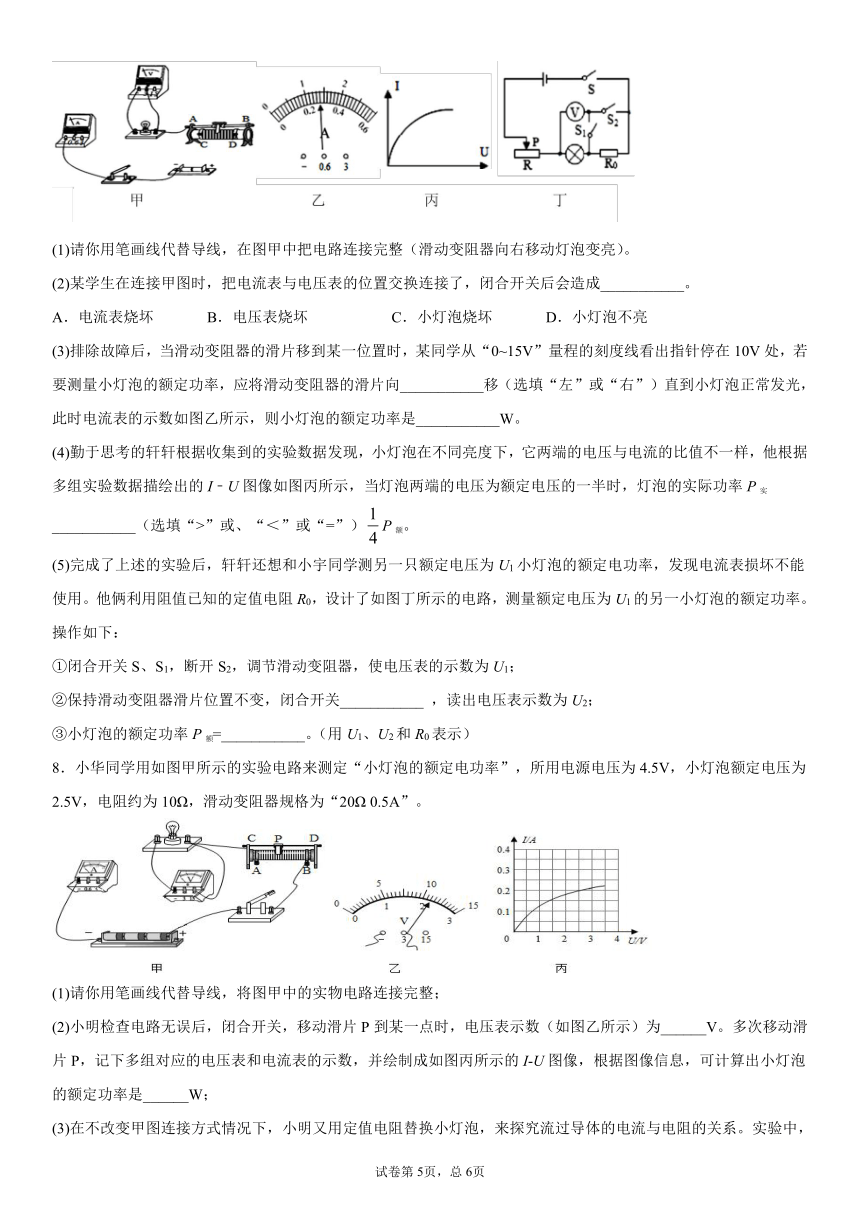

(1)请你用笔画线代替导线，在图甲中把电路连接完整（滑动变阻器向右移动灯泡变亮）。
(2)某学生在连接甲图时，把电流表与电压表的位置交换连接了，闭合开关后会造成___________。
A．电流表烧坏 B．电压表烧坏 C．小灯泡烧坏 D．小灯泡不亮
(3)排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0~15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向___________移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是___________W。
(4)勤于思考的轩轩根据收集到的实验数据发现，小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U图像如图丙所示，当灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实___________（选填“>”或、“＜”或“=”）P额。
(5)完成了上述的实验后，轩轩还想和小宇同学测另一只额定电压为U1小灯泡的额定电功率，发现电流表损坏不能使用。他俩利用阻值已知的定值电阻R0，设计了如图丁所示的电路，测量额定电压为U1的另一小灯泡的额定功率。操作如下：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电压表的示数为U1；
②保持滑动变阻器滑片位置不变，闭合开关___________ ，读出电压表示数为U2；
③小灯泡的额定功率P额=___________。（用U1、U2和R0表示）
8．小华同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω 0.5A”。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整；
(2)小明检查电路无误后，闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V。多次移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率是______W；
(3)在不改变甲图连接方式情况下，小明又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。实验中，小明控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在______范围内。
9．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5V”，正常发光时的电阻约为8Ω。
(1)在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；
(2)闭合开关后，小灯泡不亮，电流表无示数，电压表有较大的示数，经检查，导线连接完好，则电路故障可能是______；
(3)移动滑片P到某一位置时，电压表示数如图乙所示，此时要测量小灯泡的额定功率，应将滑片P向______（选填“左”或“右”）端移动；
(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图像，由图像可计算出小灯泡的额定功率是______ W；
(5)完成上述测量后，不用电压表，用如图丁所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为，定值电阻的阻值为，实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，调节滑动变阻器，______；
②闭合开关S、S1，断开开关S2，保持滑动变阻器滑片位置不变，记录下此时电流表的示数为I；
③小灯泡的额定功率的表达式为=______。
10．如图所示，在“测量小灯泡额定电功率”实验中，提供的器材有：电源、标有“2.5V”的小灯泡、滑动变阻器R、电阻箱、电流表、电压表、开关及导线若干。
(1)连接电路时，开关______（选填“闭合”或“断开”），实验中灯泡不亮，电压表、电流表示数分别为0.4V、0.08A，移动滑动变阻器的滑片，两表示数均不变，则电路存在的问题可能是______。
(2)按图甲重新连接电路后进行实验，此时电压表如图乙所示，示数为______V，要测出小灯泡的额定功率，滑片应向______移动（选填“左”或“右”）。
(3)实验中电流表出现故障，另设计了如图丙所示的电路。
①正确连接电路后，将电阻箱阻值调到最大值。
②闭合S1，将S2拨至“2”位置，调节______，当电压表示数为2.5V时，此时电阻箱连入电路的阻值为。
③将S2拔至”1”位置，此时电压表示数为4.5V，则灯泡额定功率______W。
试卷第2页，总2页
试卷第1页，总1页
参考答案
1． 1.14 中间偏左
【详解】
(1)[1]根据电流方向知，待测灯泡与滑动变阻器并联，且电压表串联在电路中，因此电路发生故障。排除故障的方法，应将灯泡与开关连接的导线改成灯泡与电压表负接线柱连接，连方法如图所示
(2)[2]电流表量程为，由图乙可知，电流表示数为0.3A，小灯泡正常发光的额定电压为3.8V，根据电功率公式可知
小灯泡的额定功率为1.14W。
(3)[3]电压表的量程损坏，只能用的量程，丙图中，电压表测的是滑动变阻器的电压，其最大电压不能超过3V。开关闭合前，滑片应位于阻值最大处，这里的最大阻值是指电压为3V时，滑动变阻器的阻值。根据串联分压规律，灯泡和滑动变阻器电压均为3V则它们的阻值相等，滑动变阻器能接入的最大阻值约为8Ω，即滑片应位于中间偏左的位置，阻值才能为8Ω。
(4)[4]此题使用了等效替代法，第③④步即是用R2等效替代小灯泡，只要求出R2的阻值就可以得出灯泡的电阻值。第④步，R1的滑片移到最左端，R1的阻值为零，只有R2接入电路，此时电源电压等于I1R2；R1的滑片移到最右端时，其阻值达到最大R，此时的电源电压为I2(R2+R)，两次电源电压相等，列等式求出
此即为灯泡电阻，故灯泡的额定功率
2． B 0.7 错误 8 B 小于
【详解】
(1)[1]由P＝UI知道，灯泡正常发光时的电流约
所以电流表应选择小量程串联入电路中，滑动变阻器向右移动灯泡变亮，说明电路中电流变大，电阻变小，所以应将D接线柱接入电路中，实物连接如图所示：
(2)[2]正确连接完电路，完成表格中实验序号2后，发现无论怎样移动滑片，灯泡两端电压无法达到额定电压，说明电源电压低于2.5V，所以可更换两节新干电池，再进行实验。
故选B。
(3)[3]电流表选用小量程，分度值为0.02A，由图乙知道，灯泡正常发光时电流为0.28A，所以小灯泡的额定功率为
P＝UI＝2.5V×0.28A＝0.7W
(4)[4]他们的做法是错误的，小灯泡在不同电压下的功率不同，在额定电压下的功率才等于额定功率。
[5]由表中数据知道，第2次实验时灯泡两端电压为2V，通过的电流为0.25A，此时灯泡电阻
(5)[6]AB．由知道，在P﹣I2图象中图象上某点与原点连线的斜率为电阻R，而电阻R又随温度的升高而增大，故B正确，A错误；
CD．同理在P﹣U2图象中，图象上某点与原点连线的斜率为电阻倒数，因随温度的升高R增大因而应减小，故CD均错误。
故选B。
(6)[7]小灯泡用久了，钨丝会变细，而钨丝的材料和长度不变，所以其电阻变大，由知道，在2.5V电压下，小灯泡实际功率小于额定功率。
3．P=UI 见解析 B 灯泡断路 0.3 1.14
【详解】
(1)[1]该实验通过测出小灯泡的额定电流，然后利用P=UI来计算电功率的，所以原理是P=UI。
(2)[2]灯泡的额定电压为3.8V，故电压表选用大量程与灯并联，原电路中电压表选用小量程与灯并联是错误的。正确的电路连接如图所示：
(3)[3]为保护电路，开关闭合前，应使滑动变阻器的滑片P处于阻值最大处的B端。
(4)[4]经分析，闭合开关后发现：灯泡不亮，电流表没有示数，电压表的示数接近电源电压，此时，电路故障可能是灯泡断路，电压表串联到电路中，导致电阻过大，电流过小，电流表没有示数，灯泡不亮。
(5)[5]闭合开关，调节滑片P，使灯泡正常发光，此时电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，电流的大小为0.3A。
[6]根据知，待测灯泡的额定功率为
(6)[7]测量时，先闭合开关S和S1，调节滑动变阻器滑片，使电流表的示数为。
[8]接着将S1断开，S2闭合，读出电流表的示数为I，因通过定值电阻的电流保持不变，根据并联电路电流的规律，灯的额定电流为
则小灯泡的额定功率为
4．电源电压小于灯泡的额定电压3.8V，无法使灯泡正常发光 有 1.4 断开S1
【详解】
(1)[1]由题知，灯泡在3.8V电压下正常发光，由图甲知，电源由两节干电池组成电压为3V，小于灯的额定电压，灯不能正常发光，所以不能完成测灯泡的额定功率的实验。
(2)[2]甲图电路中，电流表与灯并联，电压表串联在电路中，由于电压表的电阻非常大，闭合开关，通过灯的电流很小，小灯泡不发光，电压表示数几乎等于电源电压。
[3]实验中电流表应与灯串联，电压表与灯并联，改接电路如图所示
(3)[4]灯泡正常发光时两端电压等于额定电压3.8V，由图乙知，电流表选用0~0.6A量程，分度值为0.02A，此时通过灯泡的电流为0.38A，所以小灯泡的额定功率
(4)[5]在实验步骤中，步骤①闭合开关S，S1和S2，电阻R1短路，电路为R0的简单电路，读出电压表示数为U1，此时电压表测电源电压U=U1；因R0与Rx串联，根据串联电路的电压特点，测量出R0两端的电压就能得到Rx两端的电压，因此可以断开S1，读出R0两端的电压表示数为U2。
[6]在步骤②中，两电阻串联，电压表则R0的电压U2，由欧姆定律，通过R0的电流为
根据串联电路的规律和欧姆定律，未知定值电阻表达式
5． 只测一组数据，不能得出结论 1 4 2 右 0.18 0.5
【详解】
(1)[1]小吴选择10Ω的定值电阻，连接了如图甲所示的电路，则电阻与电压表被短路了，电流表与变阻器串联，故闭合开关，调节滑动变阻器的滑片，电流表示数改变，电压表示数不变（为0）；电流表应与电阻串联，电压表与电阻并联，而根据欧姆定律可知，电路中的电流不会超过0.6A，所以电流表的量程选择0~0.6A即可，改正后如图所示
(2)[2]小吴知通过一次实验的数据就得出“电阻一定时，电流与电压成正比”的结论，这一过程所存在的问题是：只测一组数据无法得出普遍结论。
(3)[3][4]为保证每次都能将接入的定值电阻两端电压调为2.5V，根据串联电路电压的规律，变阻器分得的电压为
变阻器分得的电压为定值电阻电压的倍数是
当接入20Ω的电阻时，根据分压原理，变阻器连入电路中的电阻
而变阻器的最大电阻为15Ω，将变阻器与R′视为一个整体，故R′的最小值，其大小是
当接入5Ω的定值电阻时，同理，变阻器连入电路中的电阻
将变阻器与R′视为一个整体，当变阻器连入电路中的电阻为0时，即可；故为保证每次都能将接入的定值电阻两端电压调为2.5V，应在电路中再串联一个阻值范围为1Ω至4Ω的电阻。
(4)①[5]开关S、S1闭合、S2断开，调节滑动变阻器滑片，使电压表示数为2V时，灯泡正常发光。
②[6][7]保持滑动变阻器位置不动，开关S、S2闭合、S1断开，此时电压表示数为1.8V；再将滑动变阻器滑片调到最右端，此时电压表示数为2.7V，根据串联电路电压的规律，定值电阻的电压为
由欧姆定律，电路中的电流为
③[8]在②中，因变阻器接在滑片上，故电流经变阻器的全部电阻丝后经定值电阻回到电源负极，故在移动滑片过程中，电路中的电流不变，电压表测滑片以左电阻丝的电压；故当电压表示数为1.8V时，由欧姆定律，变阻器在①中连入电路的电阻是
由欧姆定律，在①中，灯正常发光时灯的电流为
小灯泡的额定功率为
小灯泡的额定功率是0.5W。
6． 左 0.48 右 换电压更高的电源
【详解】
(1)[1]应将电压表与小灯泡并联，电流表与小灯泡串联，故连接如图所示：
(2)[2]闭合开关前，滑动变阻器的滑片应调到阻值最大处，滑片离下端接线柱越远，阻值越大，故需将滑动变阻器滑片移到最左端。
(3)[3]由图乙知，此时电流表示数为0.24A，此时小灯泡消耗的电功率为
(4)[4]为使灯泡正常发光，则应调节滑动变阻器使小灯泡两端电压为，由串联分压可知，应减小滑动变阻器的阻值来减小其两端电压，使小灯泡两端电压增大，所以滑动变阻器滑片应向右移动。
[5]无论怎么调节滑片都无法使电压表达到，即滑动变阻器阻值为零时，电压表的示数也无法达到，原因是电源电压过低，需要要更换电压更高的电源。
(5)[6]只闭合S、时，电流表测量通过的电流；小灯泡正常发光时，其两端电压为它的额定电压，由于与小灯泡并联，与小灯泡两端电压相等，所以此时电流表的示数应为。
[7]只闭合S、时，电流表测的是通过和小灯泡的电流之和，通过小灯泡的电流为
所以小灯泡的额定功率为
7． D 右 0.7 > S、S2
【详解】
(1)[1]灯泡正常发光时的电流约为
所以电流表应选择小量程串联入电路中，滑动变阻器向右移动灯泡变亮，说明电路中电流变大，电阻变小，所以应将D接线柱接入电路中。
(2)[2]电流表和电压表互换，电压表直接串联入电路中，电路相当于断路，因此无电流通过电流表和灯泡，灯泡不亮，表不会损坏，故ABC不符合题意，D符合题意，故选D。
(3)[3]从“0-15V”量程的刻度线看出指针停在10V处，则对应小量程的电压为2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V。
[4]电流表选用小量程，分度值为0.02A，电流大小为0.28A，则小灯泡的额定功率是
(4)[5]当电阻不变时，电压变为原来的一半，功率变为原来的四分之一，由于灯泡的电阻是变化的，当电压减小时，功率减小，电阻也减小，故当小灯泡两端的实际电压为额定电压一半时，小灯泡的实际功率P实＞P额。
(5)[6][7]闭合开关S、S1，断开S2，调节滑动变阻器，使电压表的示数为U1，此时电压表测量小灯泡两端的电压，保持滑动变阻器滑片位置不变，闭合开关S、S2，断开S1，读出电压表示数为U2，此时电压表测灯与定值电阻的总电压，此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻的电压为
由欧姆定律灯的额定电流为
灯的额定功率
8． 2.2 0.5 4Ω～16Ω
【详解】
(1)[1]小灯泡额定电压为2.5V，电阻约为10Ω，由欧姆定律，灯的额定电流约为
故电流表选用小量程与灯串联，如下所示：
(2)[2]灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V。
[3]根据绘制成如图丙所示的I-U图像知，灯在额定电压下的电流为0.2A，小灯泡的额定功率是
(3)[4]电压表控制的电压为2V，根据串联电路电压的规律，变阻器分得的电压
定值电阻的电压为变阻器分得的电压示数的0.8倍，根据分压原理，当变阻器的最大电阻20Ω电阻时，定值电阻的最大值为
滑动变阻器规格为“20Ω 0.5A”，即允许通过的最大电流为0.5A＜0.6A，故电路的最大电流为0.5A，由欧姆定律，定值电阻的最小值为
故定值电阻阻值必须在4Ω～16Ω范围内。
9． 灯泡断路 右 0.75 使电流表的示数为
【详解】
(1)[1]题意知，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，则正常发光时的电流约为
那么电流表所用的量程为0~0.6A，所以实物图的连接如下图：
(2)[2]测量小灯泡电功率的电路是串联连接的，闭合开关，小灯泡不亮，电流表无示数，电路中应是出现了断路，而电压表有较大示数，说明电压表与电源是接通的，所以是小灯泡出现了断路。
(3)[3]由图乙知，电压表的示数为2.2V，此时的电压小于小灯泡的额定电压，据串联电路的分压特点，应向右移动滑片，让变阻器接入电路的阻值变小，分去的电压变小，那么小灯泡两端的电压可变至2.5V。
(4)[4]由图丙可知，电压为2.5V，通过小灯泡的电流为0.3A，此时小灯泡正常工作，所以额定电功率
P=U1I1=2.5V×0.3A=0.75W
(5)[5][6]由图丁知，当闭合开关S、S2，断开开关S1时，小灯泡和定值电阻先并联再与变阻器串联，而电流表测小灯泡的电流，所以应调节变阻器的滑片，让小灯泡正常工作，即电流表的示数为I额。闭合开关S、S1，断开开关S2，保持变阻器滑片的位置不变，电路的连接方式不变，那么此时各用电器两端的电压不变，但此时电流表测小灯泡和定值电阻的总电流，据实验数据可知，通过定值电阻的电流
I0=I-I额
那么小灯泡的额定电压
U额=U0=I0R0=(I-I额)R0
所以小灯泡的额定功率
P额=U额I额=(I-I额)R0I额
10．断开 将变阻器下面两个接线柱连入了电路中 2 左 电阻箱的旋钮 0.5
【详解】
(1)[1]连接电路时，开关应断开。
[2]实验中灯泡不亮，电压表、电流表示数分别为0.4V、0.08A，电路为通路，电路的电阻较大，移动滑动变阻器的滑片，两表示数均不变，变阻器没有了变阻作用，则电路存在的问题可能是将变阻器下面两个接线柱连入了电路中。
(2)[3]灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2V。
[4]小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压。
(3)[5]正确连接电路后，将电阻箱阻值调到最大值。闭合S1，将S2拨至“2”位置，调节电阻箱的旋钮，当电压表示数为2.5V时，此时电阻箱连入电路的阻值为，电压表测灯的电压，灯正常发光。
[6]将S2拔至”1”位置，电压表测电源电压，此时电压表示数为4.5V，根据串联电路电压的规律，电阻箱的电压
由欧姆定律，灯的额定电流即通过电阻箱的电流
，
则灯泡额定功率
