第十三章 电路初探基础练习（二）

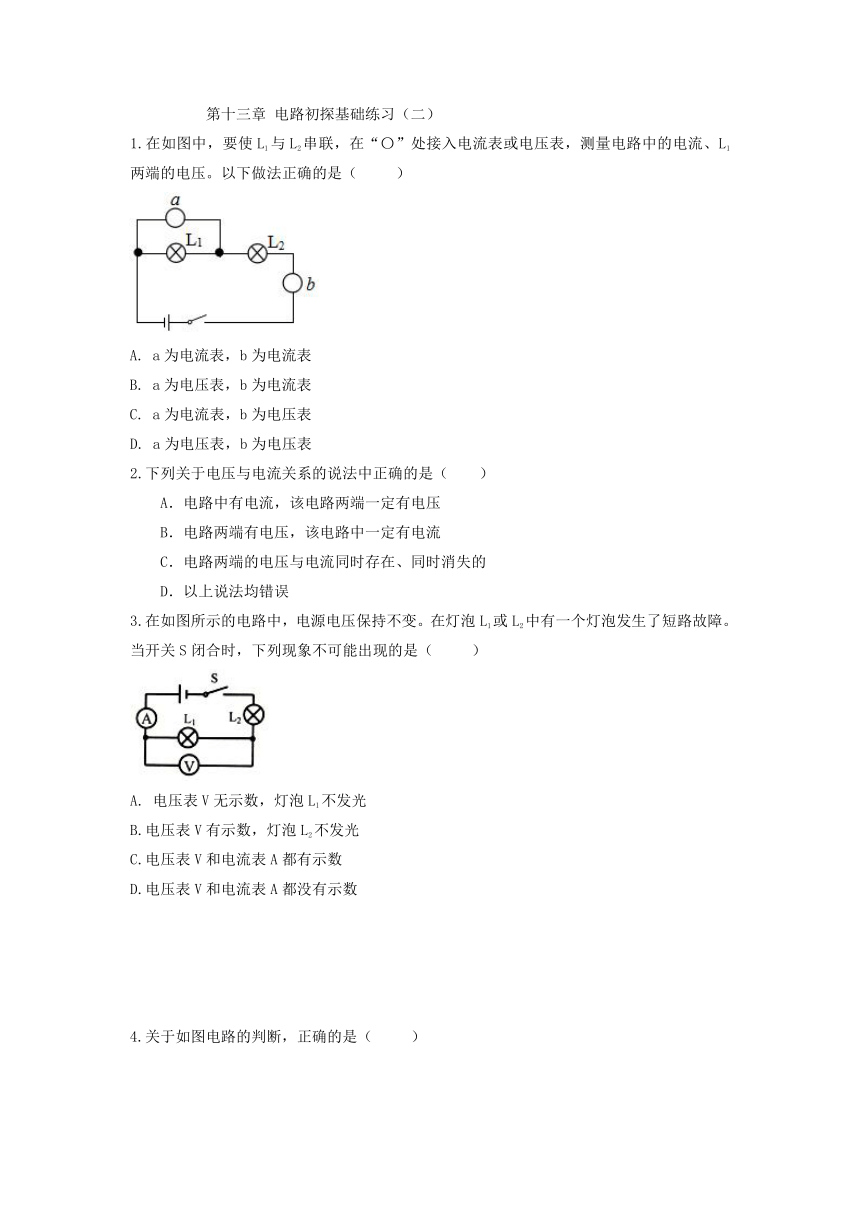

1.在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（ ）
a为电流表，b为电流表
a为电压表，b为电流表
C. a为电流表，b为电压表
D. a为电压表，b为电压表
2.下列关于电压与电流关系的说法中正确的是（　　）
A．电路中有电流，该电路两端一定有电压
B．电路两端有电压，该电路中一定有电流
C．电路两端的电压与电流同时存在、同时消失的
D．以上说法均错误
3.在如图所示的电路中，电源电压保持不变。在灯泡L1或L2中有一个灯泡发生了短路故障。当开关S闭合时，下列现象不可能出现的是（　 　）
电压表V无示数，灯泡L1不发光
B.电压表V有示数，灯泡L2不发光
C.电压表V和电流表A都有示数
D.电压表V和电流表A都没有示数
4.关于如图电路的判断，正确的是（ ）

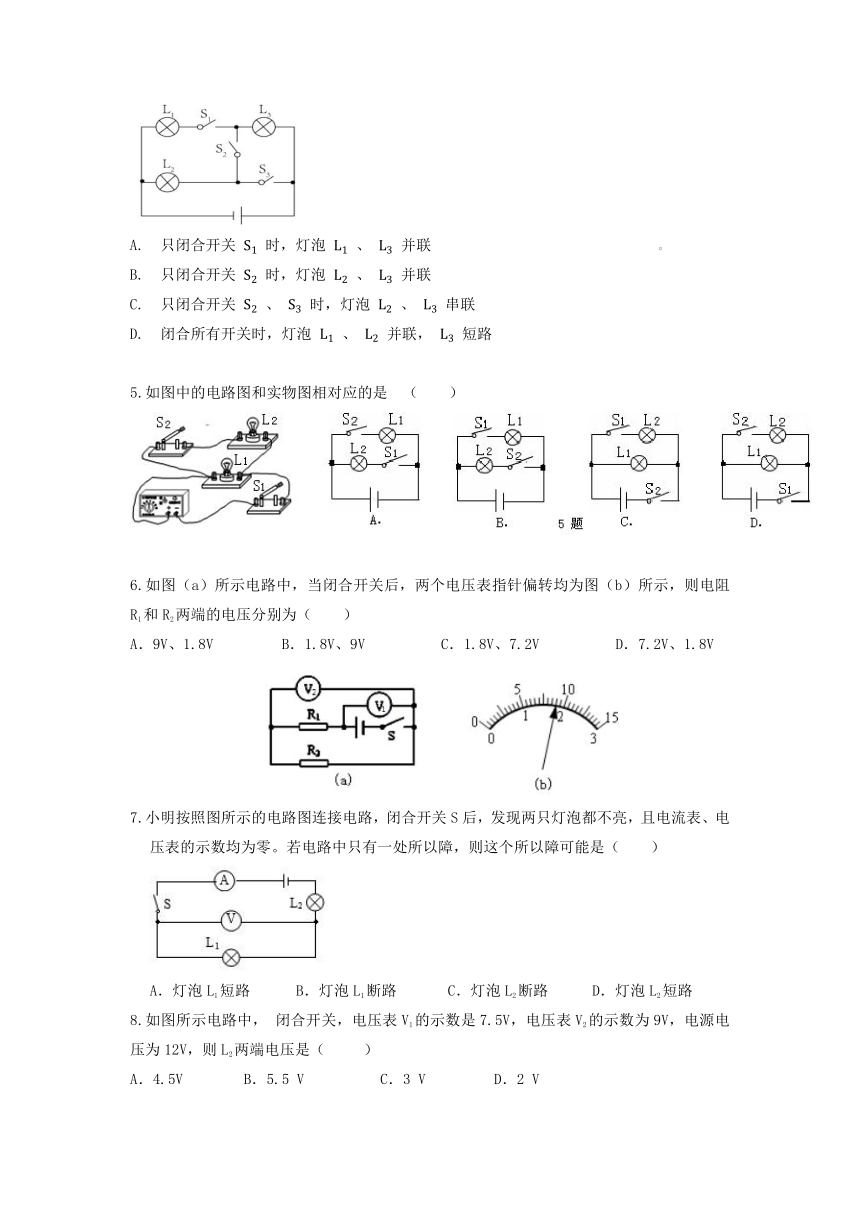

A. 只闭合开关 时，灯泡 、 并联
B. 只闭合开关 时，灯泡 、 并联
C. 只闭合开关 、 时，灯泡 、 串联
D. 闭合所有开关时，灯泡 、 并联， 短路
5.如图中的电路图和实物图相对应的是 （　　）
6.如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．9V、1.8V B．1.8V、9V C．1.8V、7.2V D．7.2V、1.8V
7.小明按照图所示的电路图连接电路，闭合开关S后，发现两只灯泡都不亮，且电流表、电压表的示数均为零。若电路中只有一处所以障，则这个所以障可能是（　　）
A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路
8.如图所示电路中， 闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，电源电压为12V，则L2两端电压是（ ）
A．4.5V B．5.5 V C．3 V D．2 V

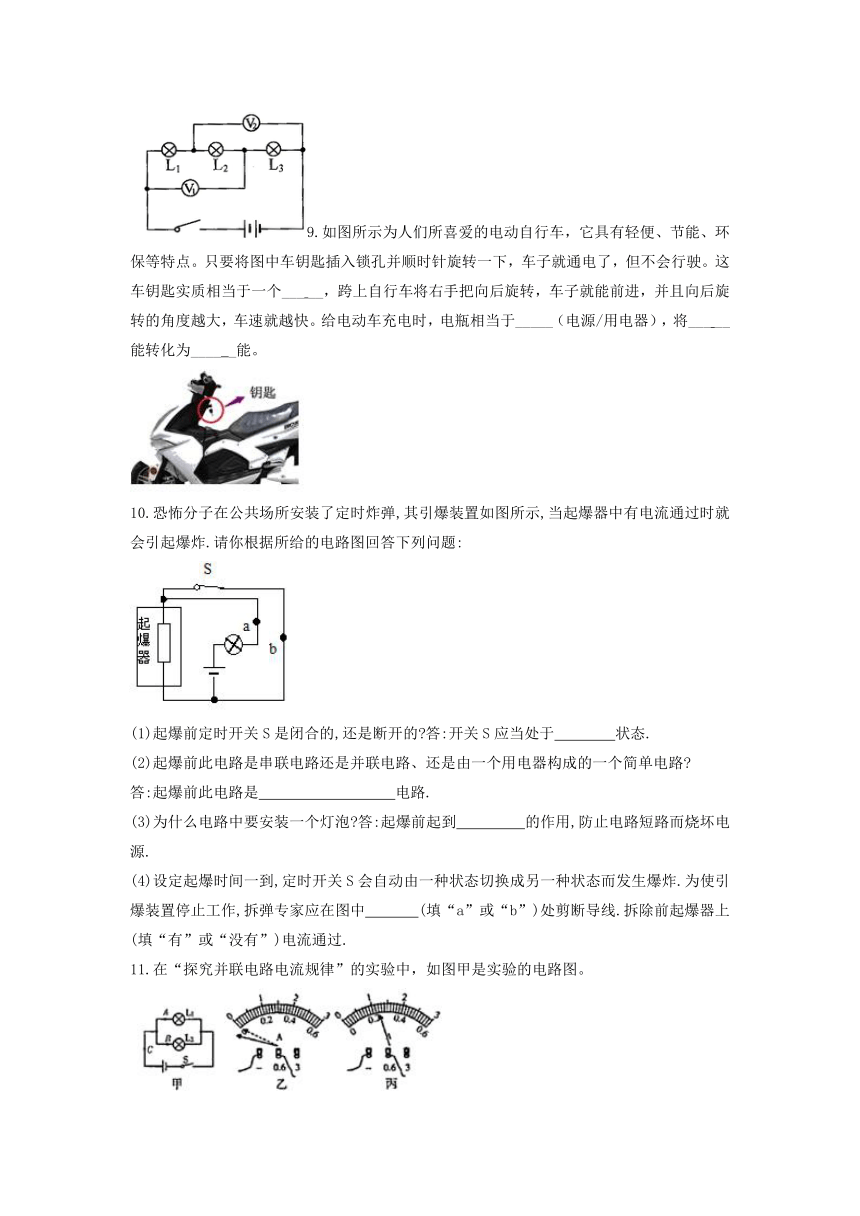

9.如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙实质相当于一个___ __，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快。给电动车充电时，电瓶相当于_____（电源/用电器），将___ __能转化为____ _能。
10.恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,当起爆器中有电流通过时就会引起爆炸.请你根据所给的电路图回答下列问题:
(1)起爆前定时开关S是闭合的,还是断开的 答:开关S应当处于 状态.
(2)起爆前此电路是串联电路还是并联电路、还是由一个用电器构成的一个简单电路
答:起爆前此电路是 电路.
(3)为什么电路中要安装一个灯泡 答:起爆前起到 的作用,防止电路短路而烧坏电源.
(4)设定起爆时间一到,定时开关S会自动由一种状态切换成另一种状态而发生爆炸.为使引爆装置停止工作,拆弹专家应在图中 (填“a”或“b”)处剪断导线.拆除前起爆器上 (填“有”或“没有”)电流通过.
11.在“探究并联电路电流规律”的实验中，如图甲是实验的电路图。
测量处 A B C
电流/A 0.3 0.54
（1）若要测量干路中的电流，则电流表应接在甲图中的________点。
（2）小是同学在测量B处的电流时发现电流表的指针偏转情况如图乙所示，其原因是________；改正后，电流表的示数如图丙所示，则电流表的示数为________A。
（3）小吴用电流表分别在A、B、C三处测得电流数据如表所示，他通过比较表中数据，得出并联电路电流的规律是________（写表达式）。
（4）实验后，小芳觉得小昊的实验存在不足之处，应换不同规格的小灯泡多测量几组数据目的是:________。
12.为探究并联电路中电压的规律,实验室提供的器材有:干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干.
(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯L1两端的电压.
(2)小明刚连完最后一根导线，两灯就亮了，则小明在实验操作过程中不当之处是： 。
(3)电路连接正确后进行实验,某小组分别测出灯L1、L2两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为 V.根据这组数据,该小组得出并联电路中电压的规律.
你认为实验的疏漏之处是 .
纠正后得到并联电路中的电压规律为 ．
1.【答案】 B
【解析】：本题考查电路的连接和电压表和电流表的使用；由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故答案为：B。
2.【答案】A
【解析】电流产生的条件是：一是电路要闭合，二是有电源存在，电路中有电流，该电路两端一定有电压，故A正确；电路两端有电压，若电路是开路，电路中无电流，故B错；电路两端有电压，当再闭合开关形成通路时，才会形成电流，故C错。
3.【答案】D
【解析】假设L1短路，则闭合开关后，电压表示数为零，电流表有较大的示数，灯泡L2发光，灯泡L1不发光；假设L2短路，则闭合开关后，电压表示数等于电源电压，电流表有较大的示数，灯泡L1发光，灯泡L2不发光；综合上述分析可知，A、B、C均有可能，D选项是不可能的。
4.【答案】 D
【解析】：A、由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3→S1→L1后回到电源负极，所以灯泡L1、L3串联，A不符合题意；
B、由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3→S2→L2后回到电源负极，所以灯泡L2、L3串联，B不符合题意；
C、由图知，只闭合开关S2、S3时，L3被短路，电流从电源正极流出后通过L2后回到电源负极，电路是L2的简单电路，C不符合题意；
D、由图知，闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2 ， 另一支通过L1 ， 所以灯泡L1、L2并联，D符合题意。故答案为：D。
5.【答案】D
【解析】电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2控制灯泡L2，对应的电路图是D。
6.【答案】D
【解析】（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；
（2）电压表V1量程是15V，最小分度值是0.5V，电压表示数U1=9V；电压表V2量程是3V，最小分度值是0.1V，电压表示数是1.8V；则电阻R2两端的电压U2=UV2=1.8V，由串联电路特点知，电阻R1两端的电压U1=UV1-UV2=9V-1.8V=7.2V．
故选D。
7.【答案】A；
闭合开关S后，发现两只灯泡都不亮，电流表为零，这说明电路出现了断路现象；电压表的示数为0，说明电压表的正负接线柱与电源两极之间是断开的，所以所以障是灯泡L2断路，所以ABD不符合题意，C符合题意。
所以选：C。
8.【答案】A；
【解析】
由电路图可知，三灯泡是串联，电压表V1测L1、L2两端的电压，电压表V2测L2、L3两端的电压；由于串联电路中总电压等于各分电压之和，故有U1+U2=7.5V，U2+U3=9V，U1+U2+U3=12V，解得：U2=4.5V.
9.【答案】开关；用电器；电；化学；
【解析】
（1）开关串联电路中，能起到控制电路中电流通断的作用；
（2）给电池充电的过程，消耗电能，获得化学能。
电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关；
电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器。
10.【答案】（1）闭合；（2）由一个用电器构成的一个简单；（3）保护电路；（4）a；没有。
【解析】
(1)由电路图可以知道,起爆前定时开关S处于闭合状态,确保起爆器中没有电流通过,因此起爆前定时开关S是闭合的;
(2)由电路图可以知道,起爆前,即开关S闭合时,电流从电源正极开始经过灯泡、开关回到电源负极,起爆器被短路,因此是时电路为由一个用电器构成的一个简单电路;
(3)当没有灯泡时,将形成电源短路,电源将被烧坏,故起爆前灯泡起保护电路的作用;
(4)如果剪断线a,则电路处于断路状态,爆炸装置不工作.
拆除前,起爆器被导线b短路,没有电流通过起爆器,所以起爆器不工作。
11.【答案】
（1）C；（2）电流表正负接线柱接反了；0.24；
（3）IC=IA+IB；（4）避免出现偶然性结论(使结论具有普遍性)
【解析】
（1）若利用电流表测量并联电路中的干路电流，则电流表接入干路，即C处；
（2）当用电流表测量支路电流时，发现指针向左偏转，是因为正负接线柱接反了，根据图丙，电流表接入较小量程，读数为0.24A；
（3）根据A处电流0.3A和B处电流0.24A，总电流为0.54A，可得并联电路电流规律IC=IA+IB；
（4）只利用一组数据就总结规律，具有偶然性，换用不同规格的灯泡多次实验可以避免偶然性。
12.【答案】
（1）见上图；（2）连接电路时，开关没有断开；（3）(2)2.6；应更换不同规格的灯泡,在并联电路中多次实验；并联电路两端的总电压和各支路两端的电压相等。
【解析】
(1)灯L1、L2并联,要测量灯泡L1两端电压,电压表需与L1并联,因为干电池组电压为3V,则选择0-3V量程.
（2）灯L1、L2并联，而开关在干路上，控制着两灯是否发光。如果连接最后一根导线时，两灯都亮了，说明形成了通路，因此开关处肯定已经是闭合状态，连接过程中，通常是让开关处于断开状态，来保证安全。
(3)由图可以知道:因为干电池组电压为3V,选择0-3V量程,则对应的分度值为0.1V;根据指针所指位置可读出电压值为2.6V;
利用实验得出实验结论的过程中,为了避免实验的偶然性,增加实验的可信度,换用不同规格的灯泡多测量几次并联电路两端的电压.才能进行归纳总结,这样得出的结论才更加准确.
并联电路中的电压规律为:并联电路两端的总电压和各支路两端的电压相等。
