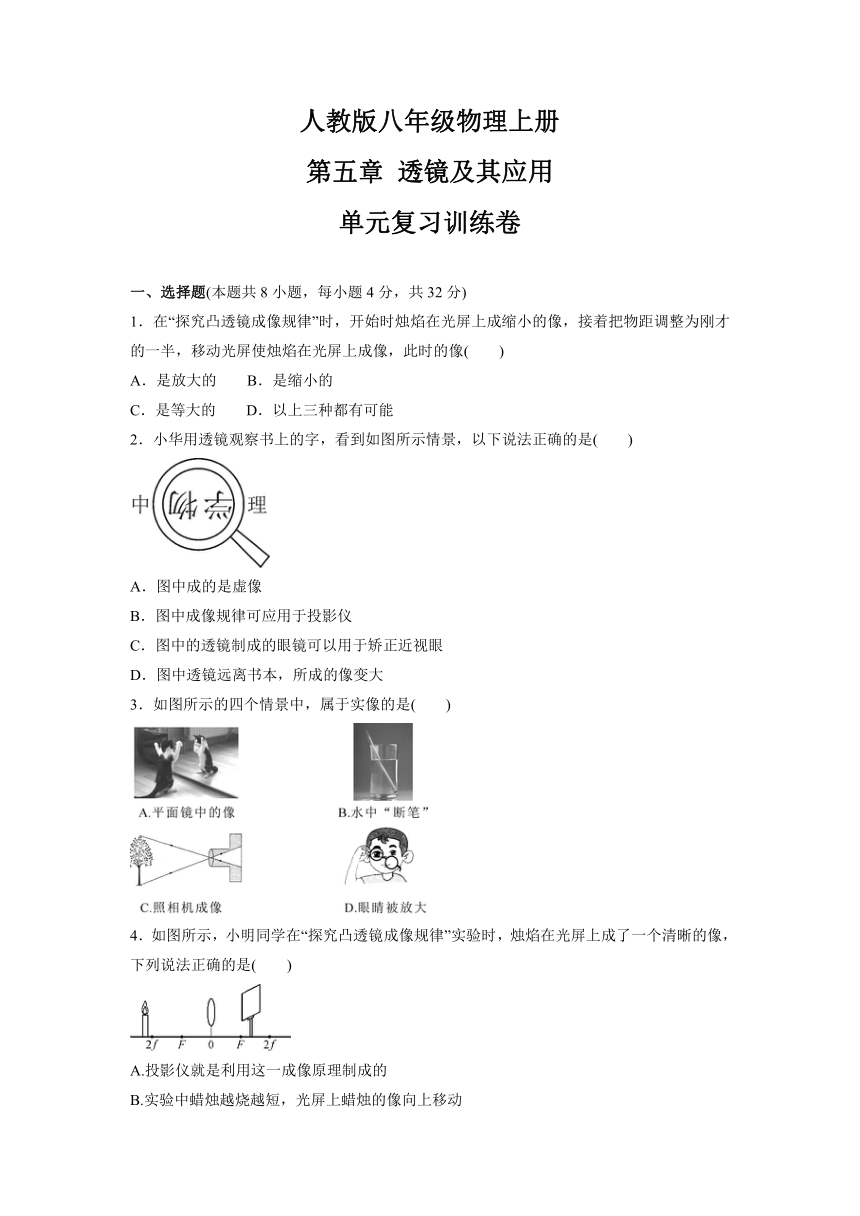

人教版八年级物理上册
第五章 透镜及其应用
单元复习训练卷
一、选择题(本题共8小题，每小题4分，共32分)
1．在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像( )
A．是放大的 B．是缩小的
C．是等大的 D．以上三种都有可能
2．小华用透镜观察书上的字，看到如图所示情景，以下说法正确的是( )
A．图中成的是虚像
B．图中成像规律可应用于投影仪
C．图中的透镜制成的眼镜可以用于矫正近视眼
D．图中透镜远离书本，所成的像变大
3．如图所示的四个情景中，属于实像的是( )
4．如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是( )
A.投影仪就是利用这一成像原理制成的
B.实验中蜡烛越烧越短，光屏上蜡烛的像向上移动
C.为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D.要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜

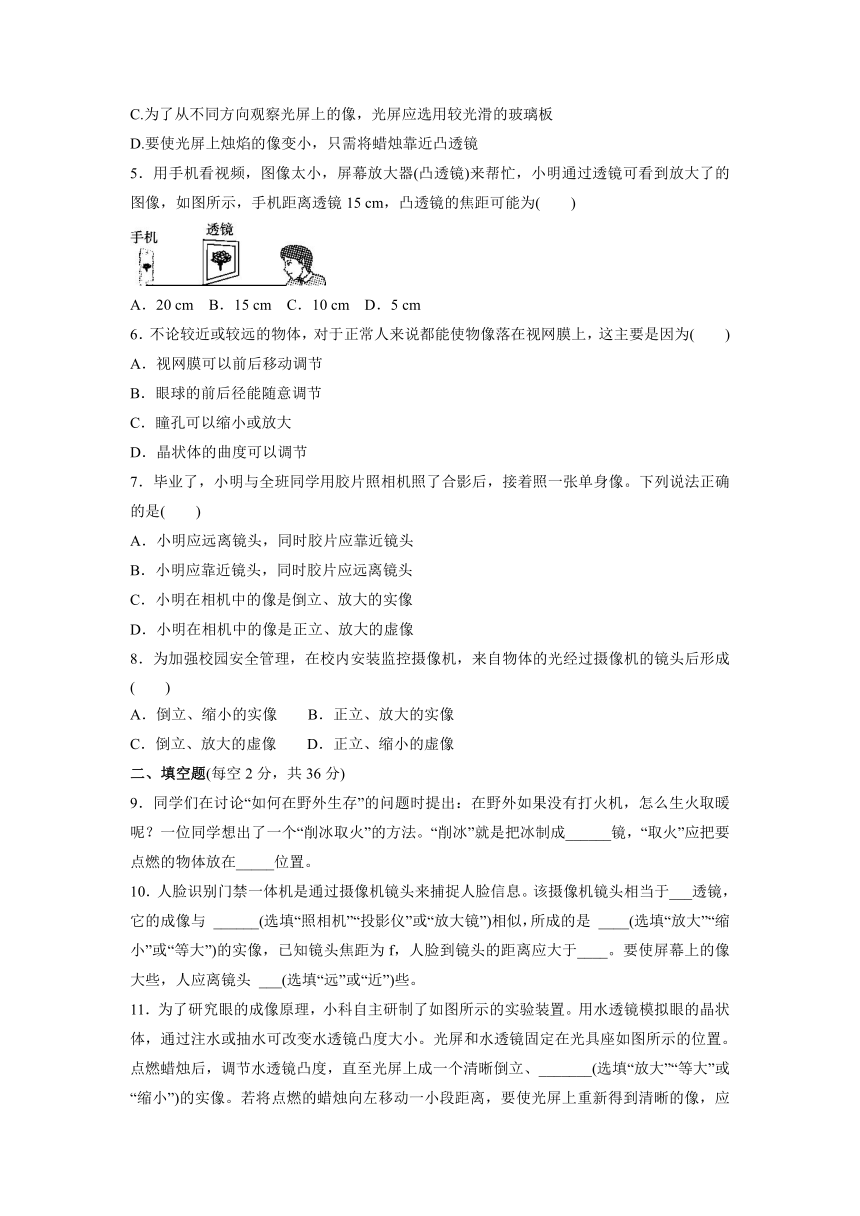

5．用手机看视频，图像太小，屏幕放大器(凸透镜)来帮忙，小明通过透镜可看到放大了的图像，如图所示，手机距离透镜15 cm，凸透镜的焦距可能为(　　)
A．20 cm B．15 cm C．10 cm D．5 cm
6．不论较近或较远的物体，对于正常人来说都能使物像落在视网膜上，这主要是因为( )
A．视网膜可以前后移动调节
B．眼球的前后径能随意调节
C．瞳孔可以缩小或放大
D．晶状体的曲度可以调节
7．毕业了，小明与全班同学用胶片照相机照了合影后，接着照一张单身像。下列说法正确的是( )
A．小明应远离镜头，同时胶片应靠近镜头
B．小明应靠近镜头，同时胶片应远离镜头
C．小明在相机中的像是倒立、放大的实像
D．小明在相机中的像是正立、放大的虚像
8．为加强校园安全管理，在校内安装监控摄像机，来自物体的光经过摄像机的镜头后形成( )
A．倒立、缩小的实像　　B．正立、放大的实像
C．倒立、放大的虚像 D．正立、缩小的虚像
二、填空题(每空2分，共36分)
9．同学们在讨论“如何在野外生存”的问题时提出：在野外如果没有打火机，怎么生火取暖呢？一位同学想出了一个“削冰取火”的方法。“削冰”就是把冰制成______镜，“取火”应把要点燃的物体放在_____位置。
10．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息。该摄像机镜头相当于___透镜，它的成像与 ______(选填“照相机”“投影仪”或“放大镜”)相似，所成的是 ____(选填“放大”“缩小”或“等大”)的实像，已知镜头焦距为f，人脸到镜头的距离应大于____。要使屏幕上的像大些，人应离镜头 ___(选填“远”或“近”)些。

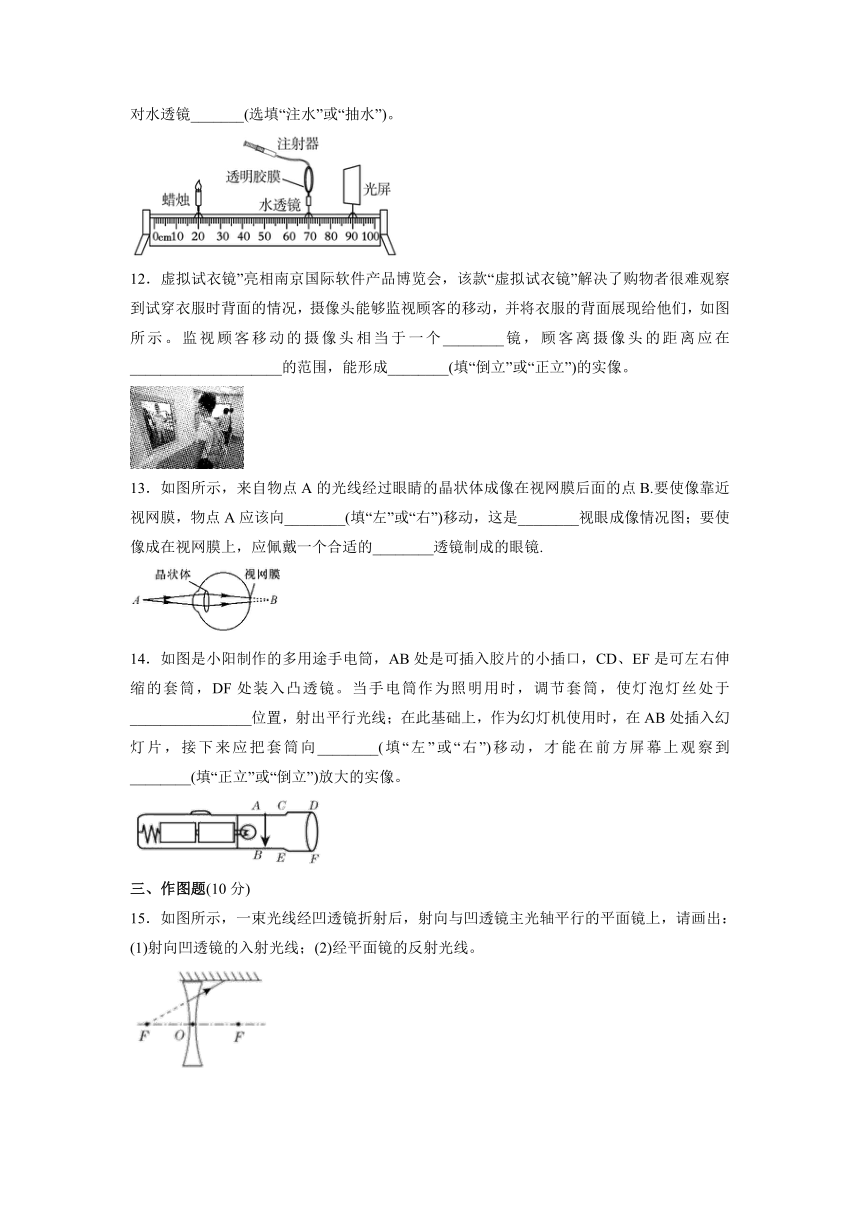

11．为了研究眼的成像原理，小科自主研制了如图所示的实验装置。用水透镜模拟眼的晶状体，通过注水或抽水可改变水透镜凸度大小。光屏和水透镜固定在光具座如图所示的位置。点燃蜡烛后，调节水透镜凸度，直至光屏上成一个清晰倒立、_______(选填“放大”“等大”或 “缩小”)的实像。若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜_______(选填“注水”或“抽水”)。
12．虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾客移动的摄像头相当于一个________镜，顾客离摄像头的距离应在____________________的范围，能形成________(填“倒立”或“正立”)的实像。
13．如图所示，来自物点A的光线经过眼睛的晶状体成像在视网膜后面的点B.要使像靠近视网膜，物点A应该向________(填“左”或“右”)移动，这是________视眼成像情况图；要使像成在视网膜上，应佩戴一个合适的________透镜制成的眼镜.
14．如图是小阳制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电筒作为照明用时，调节套筒，使灯泡灯丝处于________________位置，射出平行光线；在此基础上，作为幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向________(填“左”或“右”)移动，才能在前方屏幕上观察到________(填“正立”或“倒立”)放大的实像。
三、作图题(10分)
15．如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：(1)射向凹透镜的入射光线；(2)经平面镜的反射光线。
16．虚线为凸透镜的主光轴，S为点光源，S′为S经透镜所成的像，SA为光源S发出的一条光线。①在图中确定凸透镜光心O的位置，并完成SA经过透镜的光路图；②作图确定透镜的两个焦点位置。
　　　　
四、实验探究题(每空2分，共22分)
17．在“探究凸透镜成像的规律”实验中：
(1)小明将LED灯、焦距为10 cm的凸透镜和光屏依次放在光具座上，通过调节使三者中心在_____________。接着，小明调节LED灯、凸透镜至如图所示的位置，移动光屏，会在光屏上得到倒立、_____________(填“放大”“缩小”或“等大”)的实像。
(2)把焦距为10 cm的凸透镜换成焦距更小的凸透镜，光屏上原来清晰的像变_______(填“模糊”或“清晰”)了。若不改变凸透镜和光屏的位置，要使光屏上再次得到________(填“模糊”或“清晰”)的像，你采取的具体办法是_____________________________________。
(3)小明选择LED灯替代平时常用的蜡烛做实验，优点是_____________________________(写出一条即可)。
18．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35 cm刻线处，将点燃的蜡烛放置在光具座上5 cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图象如图乙所示；接着保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示。
(1)请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是10 cm，凸透镜A的焦距__ __(选填“大于”“小于”或“等于”)凸透镜B的焦距。
(2)在甲图中，保持凸透镜不动，把蜡烛向右移动5 cm，要想在光屏上再次得到清晰的像，应该把光屏向__ __(选填“左”或“右”)移动一段距离，像将__ __(选填“变大”“变小”或“不变”)。
(3)图丙所示的实验现象可以说明__ __(选填“照相机”“幻灯机”或“放大镜”)的成像特点；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__ __(选填“靠近”或“远离”)凸透镜，则又能在光屏上看到烛焰清晰的像。
参考答案
一、选择题
1-4DBCB 5-8ADBA
二、填空题
9．凸透 焦点
10．凸 照相机 缩小 2f 近
11．缩小 抽水
12．凸透 大于2倍焦距 倒立
13．左　远　凸
14. 凸透镜焦点 右 倒立
三、作图题
15. 解：如图所示。
16. 解：如图所示。
四、实验探究题
17．(1)同一高度 缩小
(2) 模糊 清晰 把LED灯向凸透镜移动适当距离
(3)实验现象更明显、便于观察
18．(1)小于
(2)右 变大
(3)幻灯机 靠近
