第五章 透镜及其应用
第1节 透镜

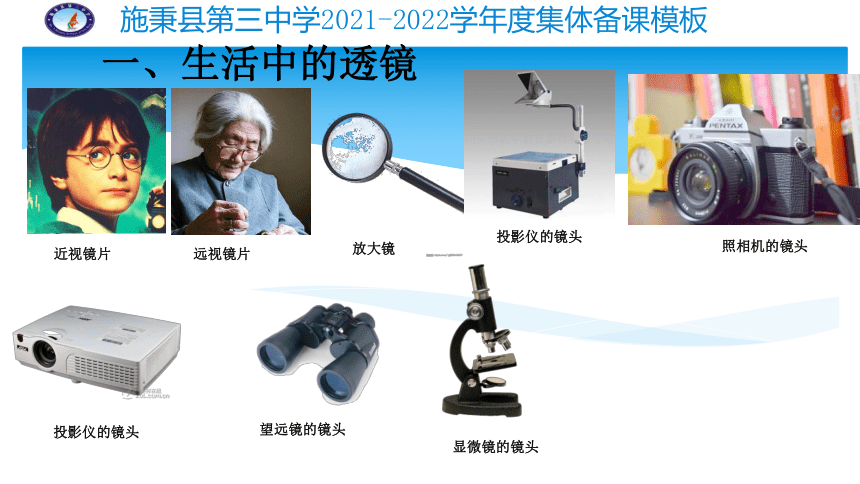

一、生活中的透镜
近视镜片
远视镜片
放大镜
投影仪的镜头
投影仪的镜头
照相机的镜头
望远镜的镜头
显微镜的镜头

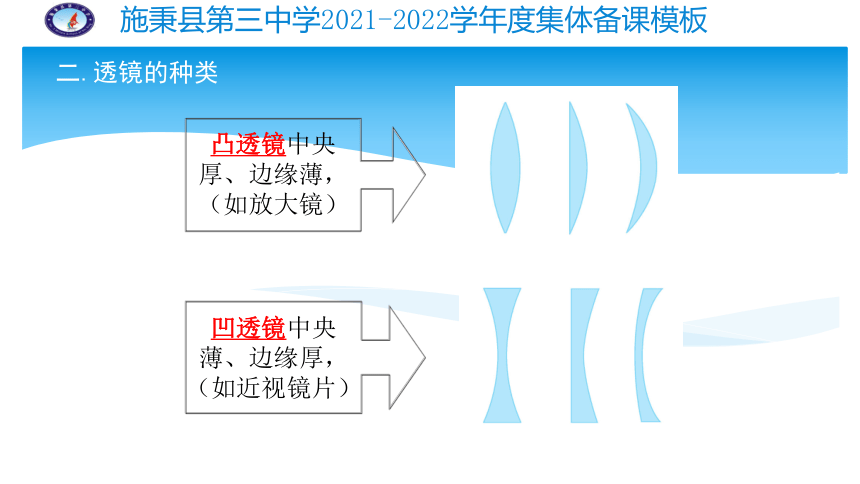

二.透镜的种类
凸透镜中央
厚、边缘薄,
(如放大镜)
凹透镜中央
薄、边缘厚,
(如近视镜片)

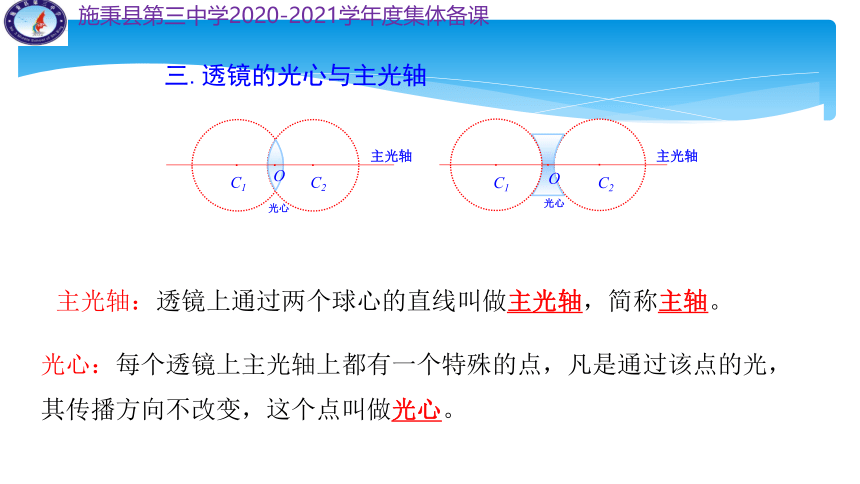

三.透镜的光心与主光轴
主光轴:透镜上通过两个球心的直线叫做主光轴,简称主轴。
光心:每个透镜上主光轴上都有一个特殊的点,凡是通过该点的光,其传播方向不改变,这个点叫做光心。
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴
C2
C1
O
C2
C1
O

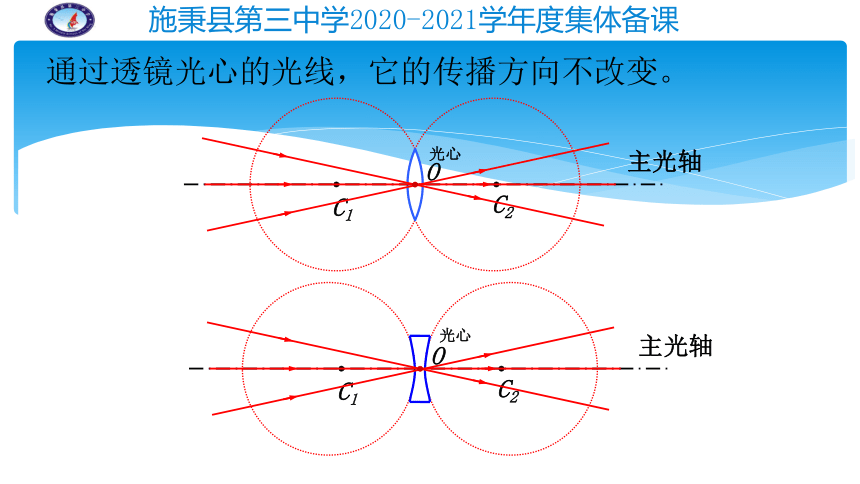

通过透镜光心的光线,它的传播方向不改变。
主光轴
主光轴
光心
光心
四、透镜对光的作用
试猜想光线通过透镜后会有什么现象?

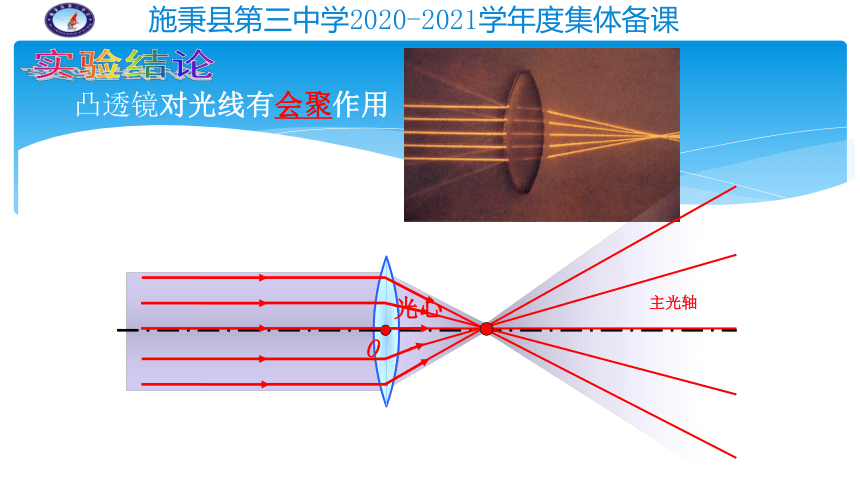

实验结论
凸透镜对光线有会聚作用
主光轴
光心
O
O
F
f
五. 凸透镜的焦点和焦距
焦点(F):平行于主轴的光通过凸透镜后会聚于一点。
焦距( f ):焦点到光心的距离。
焦距
主光轴
焦点
想想做做
拿一个凸透镜正对着太阳光,在把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变的最小最亮,测量这个最小最亮的光斑到透镜光心的距离,这就是焦距。
凸透镜焦距的测量:
太阳光聚焦法
F
主光轴
f
小结:凸透镜有两个实焦点。
焦点
f
焦点
F
F
主光轴
小结:光路可逆
F
主轴
小结:凸透镜对所有光都起会聚作用。
F
凸透镜对光有汇聚作用
结论:凸透镜对光有汇聚作用,所以凸透镜
又叫会聚透镜。
六.凹透镜:
对光线有发散作用
凹透镜有焦点吗?
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
六. 凹透镜的焦点和焦距
平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F)。
F
小结:凹透镜有两个虚焦点
f
F
小结:光路可逆
F
F
F
F
小结:凹透镜对所有光线都起发散作用。
结论:凹透镜对光有发散作用,所以凹透镜
又叫发散透镜
凹透镜对光有发散作用
1.说出哪些是凸透镜,哪些是凹透镜。
凸透镜:B、E、F
凹透镜:A、C、G
七. 作业
8
不能
C
答图
5.(梧州中考)如图所示,请画出光源S发出的两条光线,经凸透镜折射后的传播方向。
题图
答图
答图
C
8.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
9.如图所示,一块玻璃砖,中间有一饼形气泡,一束平行光通过玻璃砖后将变成 ( )
A.会聚的
B.发散的
C.平行的
D.无法判断
B
