物理刷题训练8：电流和电路（有答案）

物理刷题训练8：电流和电路
姓名：___________班级：___________
一、单选题

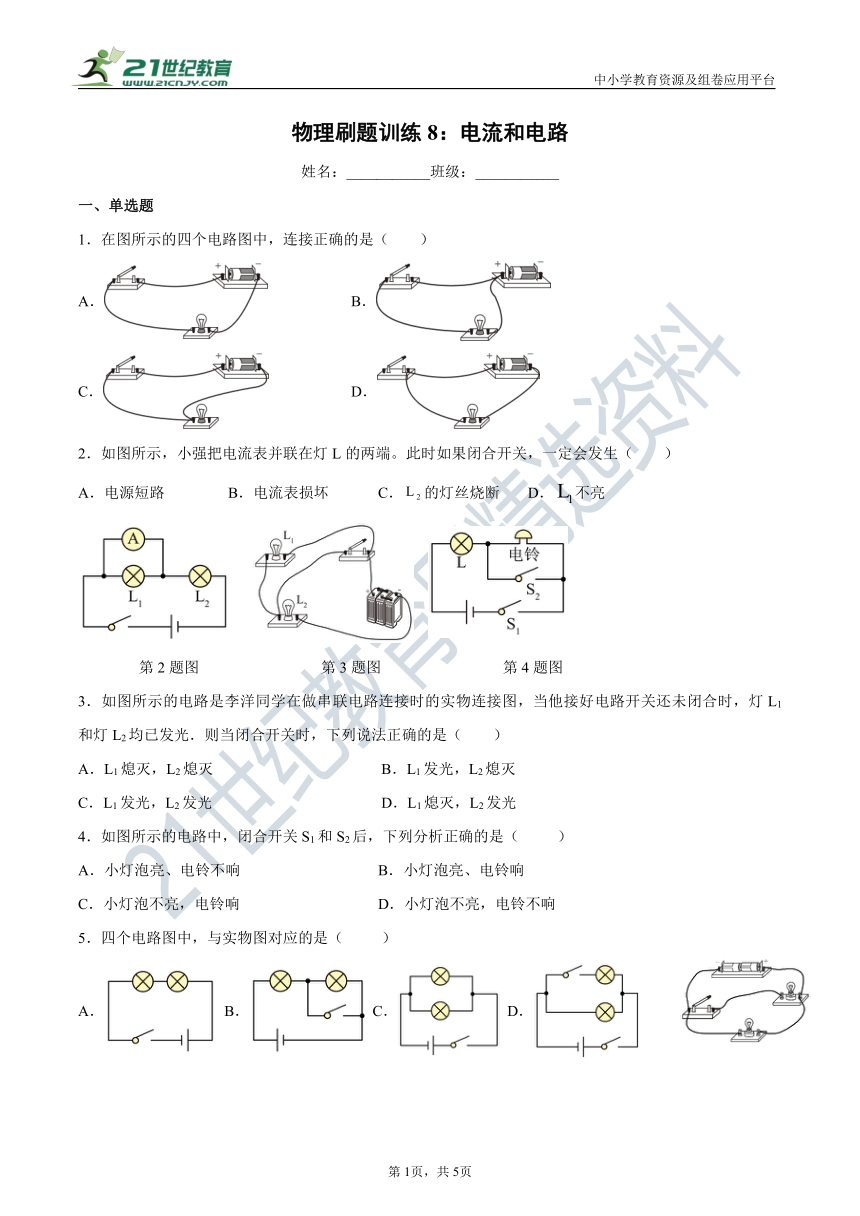

1．在图所示的四个电路图中，连接正确的是（　　）
A． B．
C． D．
2．如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（　　）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
第2题图 第3题图 第4题图
3．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，灯L1和灯L2均已发光．则当闭合开关时，下列说法正确的是（　　）
A．L1熄灭，L2熄灭 B．L1发光，L2熄灭
C．L1发光，L2发光 D．L1熄灭，L2发光
4．如图所示的电路中，闭合开关S1和S2后，下列分析正确的是（　 　）
A．小灯泡亮、电铃不响 B．小灯泡亮、电铃响
C．小灯泡不亮，电铃响 D．小灯泡不亮，电铃不响
5．四个电路图中，与实物图对应的是（　 　）
A． B． C． D．

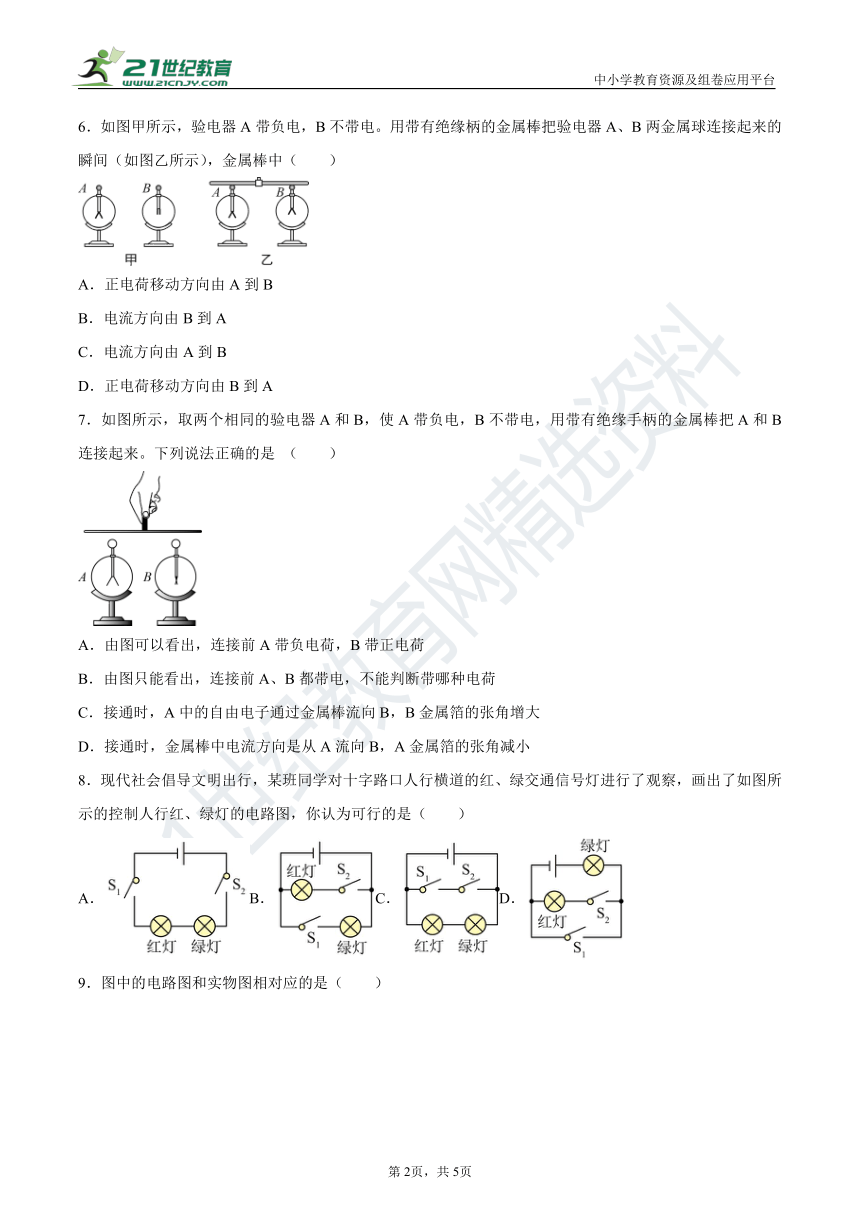

6．如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（　　）
A．正电荷移动方向由A到B
B．电流方向由B到A
C．电流方向由A到B
D．正电荷移动方向由B到A
7．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是 （　　）
A．由图可以看出，连接前A带负电荷，B带正电荷
B．由图只能看出，连接前A、B都带电，不能判断带哪种电荷
C．接通时，A中的自由电子通过金属棒流向B，B金属箔的张角增大
D．接通时，金属棒中电流方向是从A流向B，A金属箔的张角减小
8．现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（　　）
A．B．C．D．
9．图中的电路图和实物图相对应的是（　　）
A．B．C．D．
二、填空题
10．恐怖分子安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动__________，为使引爆装置停止工作，接到报警的拆弹专家应在图中_______（填a或b）处剪断导线。
11．如图所示，当同时闭合开关S1 和 S2，可以发光的灯是_______ ；为了防止电源出现短路，不能同时闭合开关________ 。
第11题图 第12题图 第13题图
12．如图所示，当开关S1，S2都断开时，电路处于_________ 状态；当S1闭合，S2断开时，电路处于________ 状态；当开关S1，S2都闭合时，电路处于________ 状态。
13．如图所示A、B两个验电器，A带正电，B不带电。现用一根带绝缘柄的金属棒同时接触两验电器的金属球，连接瞬间B验电器的箔片张开一定角度，则验电器箔片张开的原因是 ______________ ，金属棒中的电荷定向移动方向是 __________ ，金属棒中的电流方向是 ___________ （后两空均选填“A→B”或“B→A”）。
三、作图题
14．根据图甲所示的电路图，将图乙中电学元件用笔画线代替导线连接起来(连线不得交叉)。
15．根据图（甲）所示的电路图，完成（乙）图中实物的连接．
16．请你根据图甲所示的电路，用笔画线代替导线，将图乙元件连接起来组成电路，要求：导线不能交叉。
17．请根据下图的实物图，在虚线框中画出对应的电路图。
18．请根据实物电路（如图），在虚线框内画出电路图。
19．根据电路图连接实物图：
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
第4页，共5页
第5页，共5页
8参考答案
1．A
2．D
3．D
4．A
5．D
6．B
7．C
8．B
9．D
10．断开 a
11．L1 S2和S3
12．开路 通路 短路
13．同种电荷相互排斥 B→A A→B
14．15．16．
17． 18． 19．
