物理刷题训练11：串并联电路中电流的规律（有答案）

物理刷题训练11：串并联电路中电流的规律
姓名：___________班级：___________
一、单选题

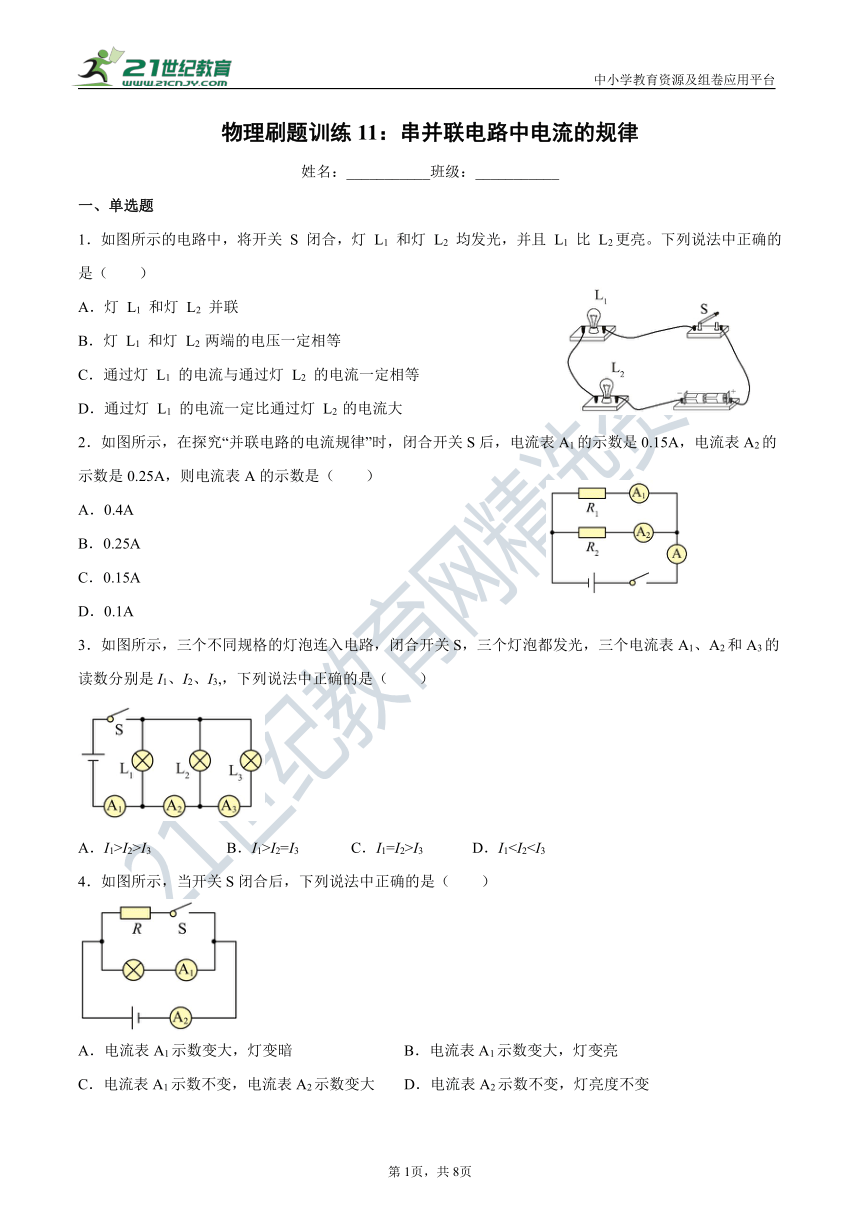

1．如图所示的电路中，将开关 S 闭合，灯 L1 和灯 L2 均发光，并且 L1 比 L2更亮。下列说法中正确的是（　　）
A．灯 L1 和灯 L2 并联
B．灯 L1 和灯 L2 两端的电压一定相等
C．通过灯 L1 的电流与通过灯 L2 的电流一定相等
D．通过灯 L1 的电流一定比通过灯 L2 的电流大
2．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.15A，电流表A2的示数是0.25A，则电流表A的示数是（　　）
A．0.4A
B．0.25A
C．0.15A
D．0.1A
3．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（　　）
A．I1>I2>I3 B．I1>I2=I3 C．I1=I2>I3 D．I14．如图所示，当开关S闭合后，下列说法中正确的是（　　）
A．电流表A1示数变大，灯变暗 B．电流表A1示数变大，灯变亮
C．电流表A1示数不变，电流表A2示数变大 D．电流表A2示数不变，灯亮度不变

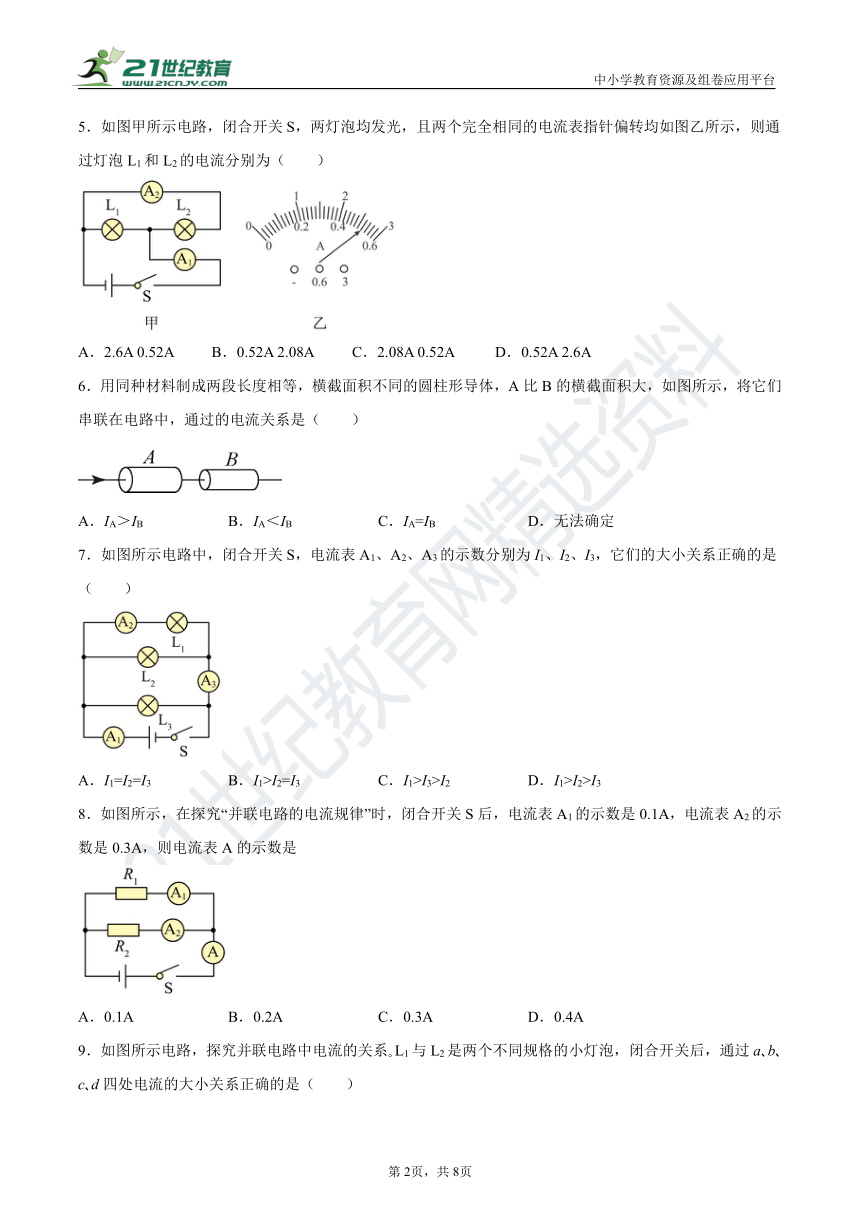

5．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．2.6A 0.52A B．0.52A 2.08A C．2.08A 0.52A D．0.52A 2.6A
6．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（　　）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
7．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3 B．I1>I2=I3 C．I1>I3>I2 D．I1>I2>I3
8．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是
A．0.1A B．0.2A C．0.3A D．0.4A
9．如图所示电路，探究并联电路中电流的关系 L1与L2是两个不同规格的小灯泡，闭合开关后，通过a b c d四处电流的大小关系正确的是（　　）
A． B． C． D．
10．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、 、，在表格中记录数据后，下一步应该做的是
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
11．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
12．在“探究串联电路中的电流规律”实验中，某同学用电流表分别测出图中 a、b、c 三处的电流。为了进一步探究 a、b、c 三处的电流有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量 a、b、c 三处的电流
B．改变开关 S 的位置，再次测量 a、b、c 三处的电流
C．将图中两只灯泡位置对调，再次测量 a、b、c 三处的电流
D．换用不同规格的灯泡，再次测量 a、b、c 三处的电流

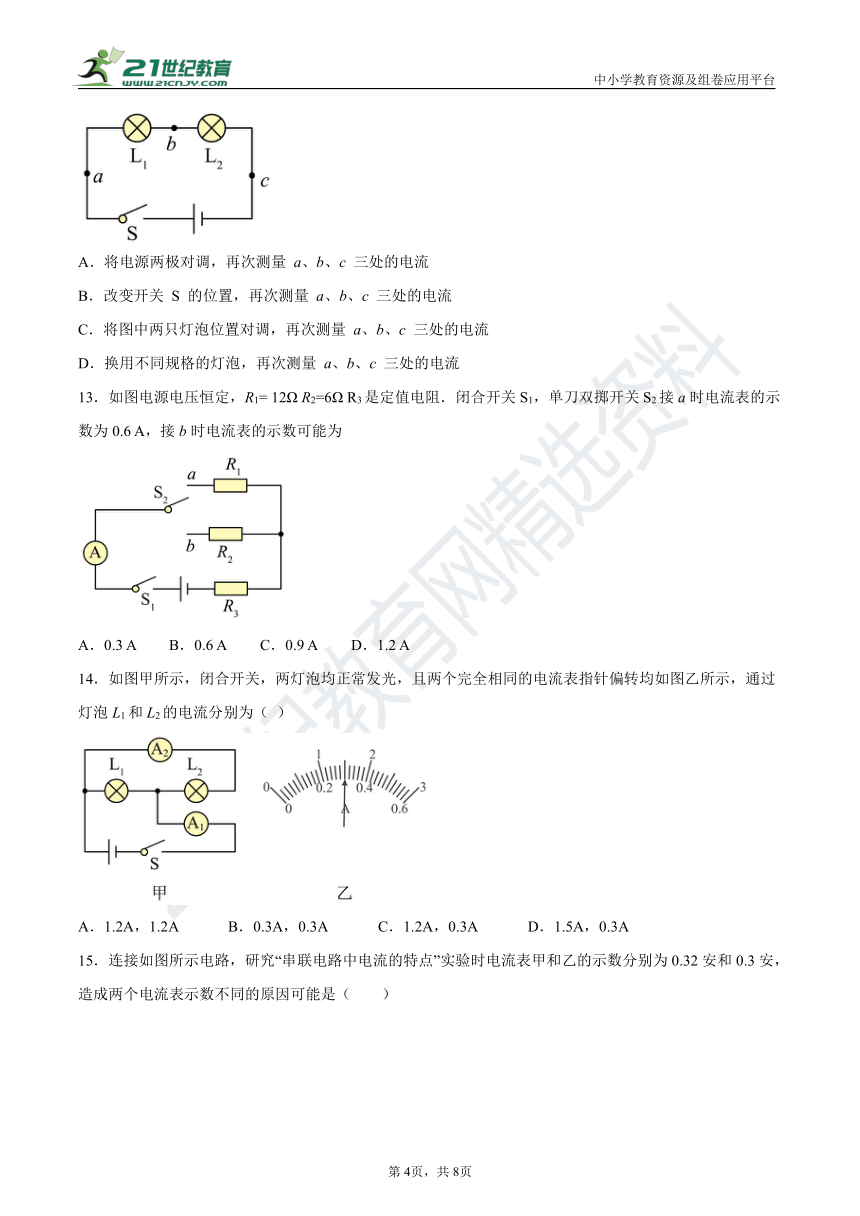

13．如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为
A．0.3 A B．0.6 A C．0.9 A D．1.2 A
14．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
15．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（　　）
A．电流表所选量程不同 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表甲和乙在电路中的位置不同
16．如图所示的电路中，闭合S，当开关S1从闭合到断开后，下列说法中正确的是（　　）
A．A1示数不变 B．A2示数不变 C．灯泡L1变亮 D．灯泡L2变亮
二、填空题
17．如图甲所示，闭合开关后，发现比亮，电流表 示数是，则电流表示数是______。如图乙所示，若在电路a、b两处接入电流表，其示数分别是、，则电流表接在 c处时，其示数为______。
18．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是 ________ A，L2中的电流是 ________ A．
第18题图 第19题图
19．如图所示，灯和是______联的，闭合开关，如果电流表的读数是1.2A，电流表的读数是0.4A，则通过灯L1的电流是 ______ A，通过灯L2的电流是______ A．
20．如图所示，电流表的示数为，电流表的示数为 ，则中的电流是 ______，中的电流是 ______．
21．如图所示，开关闭合时，则灯、、的连接方式是________（选填“串联”或“并联”）；若电流表和的示数相等，则说明_______________________．
22．如图所示的电路中，当开关S闭合时，电流表A1、A2、A3示数分别为1.5A、0.9A、0.4A，那么通过灯L1的电流I1= __________ A，通过灯L2的电流I2= __________ A，通过灯L3的电流I3= ______ A．
三、实验题
23．在探究“并联电路电流规律”的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了 ___________________ ；
(2)在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是：_______________ ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 __________ A。
(3)解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，得出了并联电路的电流规律。请你指出他们实验应改进方法是 _________________________________________ ；
(4)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数 __________ （填“变大”“变小”或“不变”）。
四、计算题
24．认真观察图，分析并解答下面的问题：
(1) 当只闭合S2时，若电流表A1的示数为0.5A，则通过L1的电流是多少A？
(2) 如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少A？
(3) 若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
25．如图所示，电源电压不变。当只闭合开关S1时，灯L1和L2都发光，电流表 示数为0.16A；当只闭合开关S2和S3时，灯 L1和L2都发光，电流表示数为0.58A。试完成下列问题：
(1)当开关S1闭合时，通过灯泡的L2的电流是多大？
(2)当只闭合开关S2和S3时，若通过灯L1的电流是 ，则通过灯L2的电流是多大？
26．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示。求：
(1) a、b两电流表的示数分别是多少？
(2) 通过灯泡L1、L2的电流I1、I2。
中小学教育资源及组卷应用平台
中小学教育资源及组卷应用平台
第8页，共8页
第7页，共8页
11参考答案
1．C
2．A
3．A
4．C
5．C
6．C
7．C
8．D
9．D
10．C
11．C
12．D
13．C
14．C
15．A
16．B
17．0.25 0.7
18．0.7 0.9
19．并 0.8 0.4
20．0.7 0.9
21．并联
22．0.6 0.5 0.4
23．断开开关 电流表正负接线柱接反了 0.24 换用不同的灯泡测量多组数据 变大
24．（1）0A；（2）0.26A；（3）0.24A．
25．(1)0.16A；(2)0.28A
26．(1)0.3A，1.2A；(2)0.3A，0.9A
