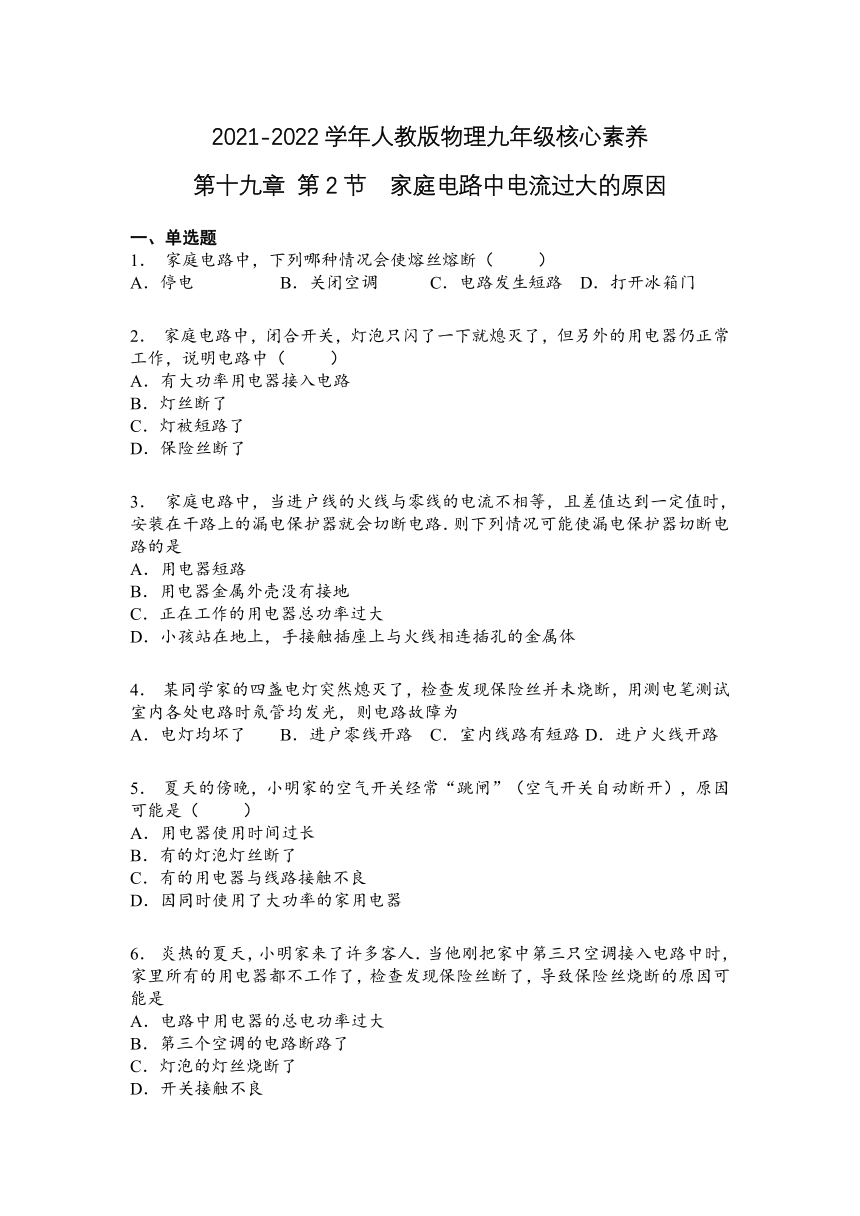

2021-2022学年人教版物理九年级核心素养
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1. 家庭电路中,下列哪种情况会使熔丝熔断( )
A.停电 B.关闭空调 C.电路发生短路 D.打开冰箱门
2. 家庭电路中,闭合开关,灯泡只闪了一下就熄灭了,但另外的用电器仍正常工作,说明电路中( )
A.有大功率用电器接入电路
B.灯丝断了
C.灯被短路了
D.保险丝断了
3. 家庭电路中,当进户线的火线与零线的电流不相等,且差值达到一定值时,安装在干路上的漏电保护器就会切断电路.则下列情况可能使漏电保护器切断电路的是
A.用电器短路
B.用电器金属外壳没有接地
C.正在工作的用电器总功率过大
D.小孩站在地上,手接触插座上与火线相连插孔的金属体
4. 某同学家的四盏电灯突然熄灭了,检查发现保险丝并未烧断,用测电笔测试室内各处电路时氖管均发光,则电路故障为
A.电灯均坏了 B.进户零线开路 C.室内线路有短路 D.进户火线开路
5. 夏天的傍晚,小明家的空气开关经常“跳闸”(空气开关自动断开),原因可能是( )
A.用电器使用时间过长
B.有的灯泡灯丝断了
C.有的用电器与线路接触不良
D.因同时使用了大功率的家用电器
6. 炎热的夏天,小明家来了许多客人.当他刚把家中第三只空调接入电路中时,家里所有的用电器都不工作了,检查发现保险丝断了,导致保险丝烧断的原因可能是
A.电路中用电器的总电功率过大
B.第三个空调的电路断路了
C.灯泡的灯丝烧断了
D.开关接触不良

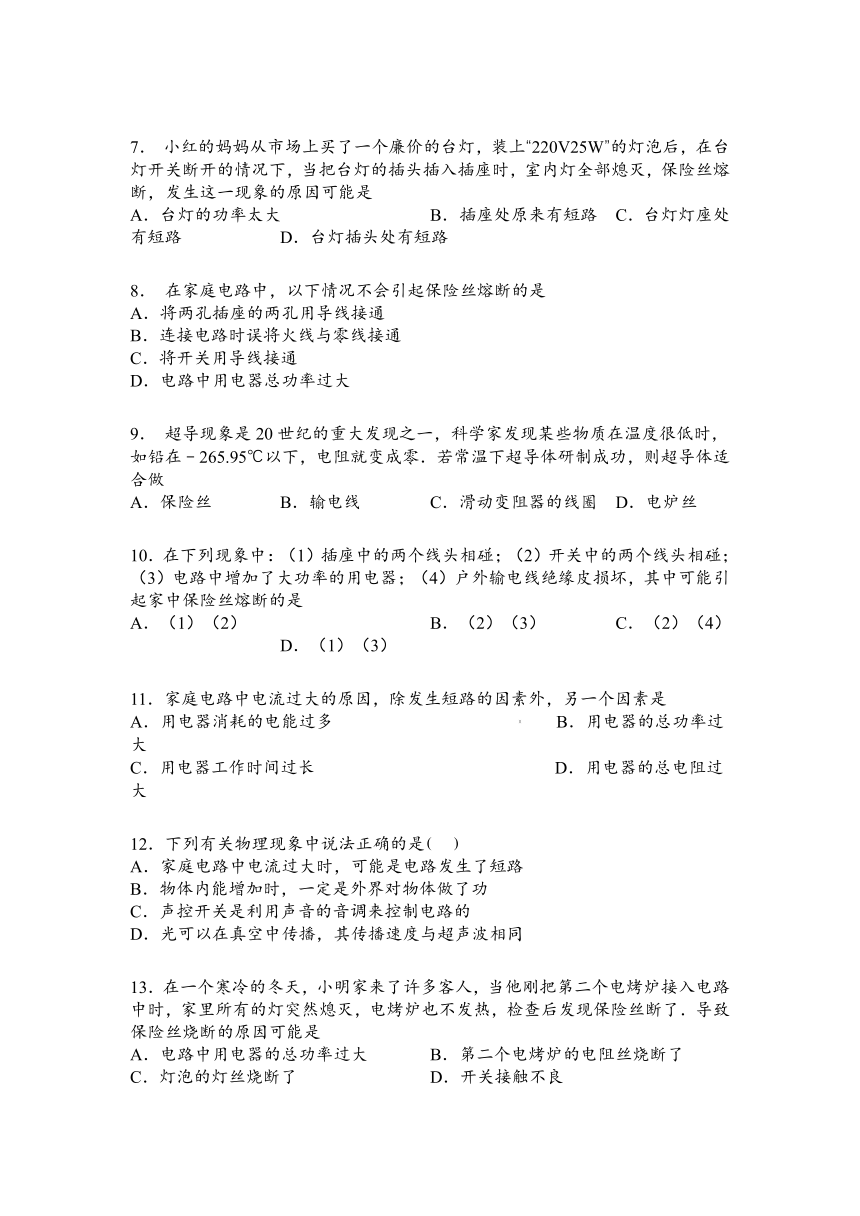

7. 小红的妈妈从市场上买了一个廉价的台灯,装上“220V25W”的灯泡后,在台灯开关断开的情况下,当把台灯的插头插入插座时,室内灯全部熄灭,保险丝熔断,发生这一现象的原因可能是
A.台灯的功率太大 B.插座处原来有短路 C.台灯灯座处有短路 D.台灯插头处有短路
8. 在家庭电路中,以下情况不会引起保险丝熔断的是
A.将两孔插座的两孔用导线接通
B.连接电路时误将火线与零线接通
C.将开关用导线接通
D.电路中用电器总功率过大
9. 超导现象是20世纪的重大发现之一,科学家发现某些物质在温度很低时,如铅在﹣265.95℃以下,电阻就变成零.若常温下超导体研制成功,则超导体适合做
A.保险丝 B.输电线 C.滑动变阻器的线圈 D.电炉丝
10.在下列现象中:(1)插座中的两个线头相碰;(2)开关中的两个线头相碰;(3)电路中增加了大功率的用电器;(4)户外输电线绝缘皮损坏,其中可能引起家中保险丝熔断的是
A.(1)(2) B.(2)(3) C.(2)(4) D.(1)(3)
11.家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是
A.用电器消耗的电能过多 B.用电器的总功率过大
C.用电器工作时间过长 D.用电器的总电阻过大
12.下列有关物理现象中说法正确的是
A.家庭电路中电流过大时,可能是电路发生了短路
B.物体内能增加时,一定是外界对物体做了功
C.声控开关是利用声音的音调来控制电路的
D.光可以在真空中传播,其传播速度与超声波相同
13.在一个寒冷的冬天,小明家来了许多客人,当他刚把第二个电烤炉接入电路中时,家里所有的灯突然熄灭,电烤炉也不发热,检查后发现保险丝断了.导致保险丝烧断的原因可能是
A.电路中用电器的总功率过大 B.第二个电烤炉的电阻丝烧断了
C.灯泡的灯丝烧断了 D.开关接触不良

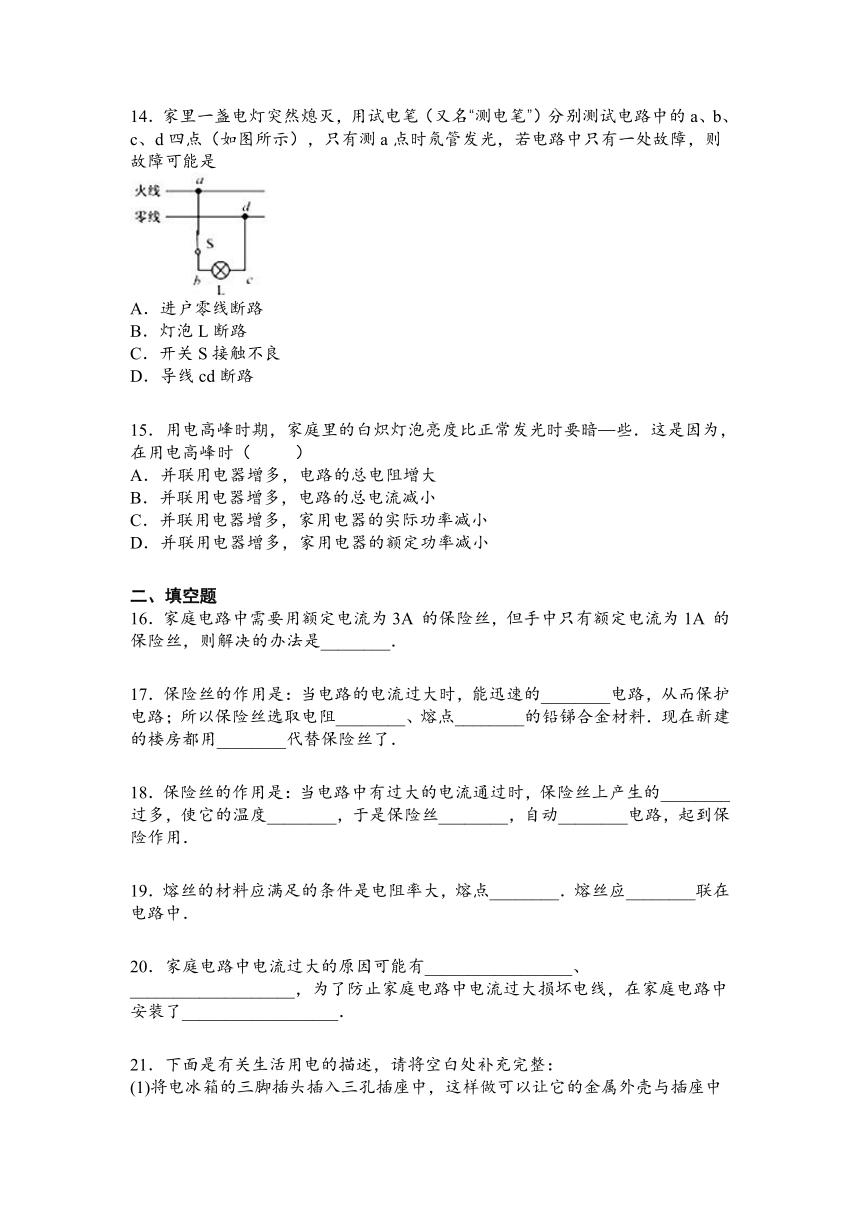

14.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示),只有测a点时氖管发光,若电路中只有一处故障,则故障可能是
A.进户零线断路
B.灯泡L断路
C.开关S接触不良
D.导线cd断路
15.用电高峰时期,家庭里的白炽灯泡亮度比正常发光时要暗—些.这是因为,在用电高峰时( )
A.并联用电器增多,电路的总电阻增大
B.并联用电器增多,电路的总电流减小
C.并联用电器增多,家用电器的实际功率减小
D.并联用电器增多,家用电器的额定功率减小
二、填空题
16.家庭电路中需要用额定电流为3A 的保险丝,但手中只有额定电流为1A 的保险丝,则解决的办法是________.
17.保险丝的作用是:当电路的电流过大时,能迅速的________电路,从而保护电路;所以保险丝选取电阻________、熔点________的铅锑合金材料.现在新建的楼房都用________代替保险丝了.
18.保险丝的作用是:当电路中有过大的电流通过时,保险丝上产生的________过多,使它的温度________,于是保险丝________,自动________电路,起到保险作用.
19.熔丝的材料应满足的条件是电阻率大,熔点________.熔丝应________联在电路中.
20.家庭电路中电流过大的原因可能有_________________、___________________,为了防止家庭电路中电流过大损坏电线,在家庭电路中安装了__________________.
21.下面是有关生活用电的描述,请将空白处补充完整:
(1)将电冰箱的三脚插头插入三孔插座中,这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连,防止发生触电事故.
(2)当家中同时使用的用电器的总功率过大时,电路的总电流就会过_______(填“大”或“小”),家庭电路中的_______会自动断开,切断电路,起到保护电路的作用.
22.如图所示,是家庭电路中可能会出现的电流过大的一种情形,我们把它称为________.
23.保险丝:是用电阻____,熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时,保险产生较多的热量,使它的温度达到__,从而熔断,自动切断电路,起到保险的作用。
24.引起电路中的电流超过规定值的原因,可能是电路连接用电器总功率过大,也可能发生了________ .避免电流超过电线规定值引起火灾的一种好方法,是在电路中串接________ .
25.如图所示,是小明家的家庭电路,当S1、S2闭合时,灯泡L1和L2是________联的.当两灯泡工作一段时间后,L2突然都不亮了,L1仍然发光,小明马上用测电笔测试图中的C、D、F、H四点,发现四点都不能使氖管发光,那么可判断________段出现断路,若将S1断开,小明用手接触A点,他________(选填“会”或“不会”)触电
26.新建楼房不再使用保险丝,而用起保险作用的____代替,当电路被保险装置切断时,不要急于更换保险丝或使____复位,要先找到发生故障的原因,排除之后再____.
27.在宾馆的客房常常需要插卡用电,如图所示.房卡的作用是相当于一个________接在干路上,房间里的电灯、电视等用电器是________联的.某房客把断开开关的台灯插头插入插座时,房间里其它电灯全部熄灭,保险丝熔断,故障的原因是________.
28.(山东省淄博市2015年初中 学业考试)小莉家刚买了一台空调,安装时空调应该与其它用电器 ______ (选填“串联”或“并联”),空调的金属外壳应该_______.空调正常工作时,小莉把电水壶接入电路,家里的“空气开关”跳闸了,原因可能是发生了短路或 __________ .
29.“漏电保护器”的作用是____________________.
30.王凡把新安装好的即热式电热水器接入家庭电路中时,家里的用电器突然同时停止了工作.他用试电笔检测,发现总保险丝断了,引起电路中电流过大的原因可能是发生了短路或________________.如图所示为王凡手拿试电笔检测电路的示意图,其中正确的是________.
2021-2022学年人教版物理九年级第十九章 第2节 家庭电路中电流过大的原因(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B D B D A D C B D
题号 11 12 13 14 15
答案 B A A C C
二、填空题
16.将三根额定电流为1A 的保险丝并联.
17.切断 比较大比较低空气开关
18.热量; 过高; 熔断; 切断。
19.低串
20.用电器总功率过大 用电器短路 保险丝
21.地 大 空气开关
22.短路
23.大 高 熔点
24.短路 保险丝
25.并 EF 会
26.空气开关 空气开关 恢复供电
27.开关 并 插头处短路
28.并联 接地 用电器的总功率过大
29.电流对人体造成伤害时,自动切断电路,对人起保护作用.
30.用电器总功率过大 甲
