第十八章 第2节 电功率核心素养2021-2022学年人教版物理九年级全一册（有答案）

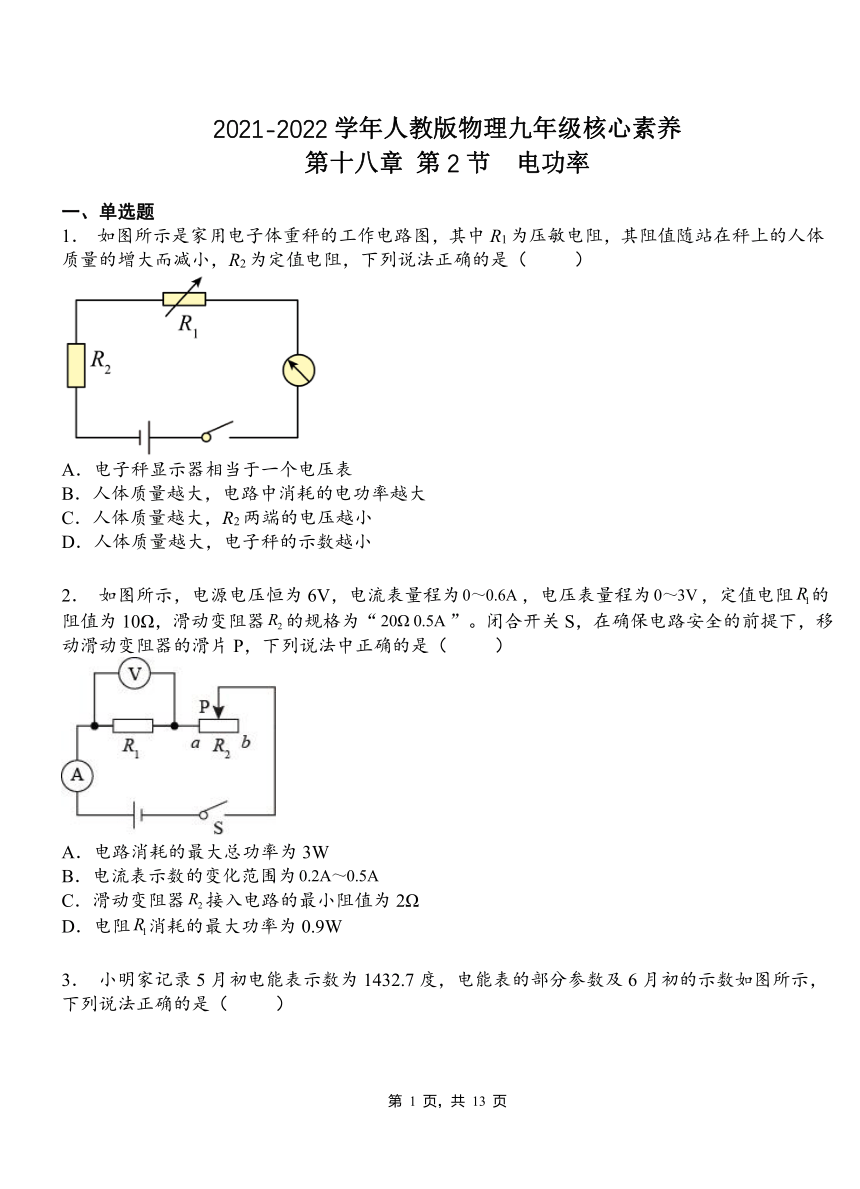

2021-2022学年人教版物理九年级核心素养
第十八章 第2节 电功率
一、单选题
1． 如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
2． 如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W

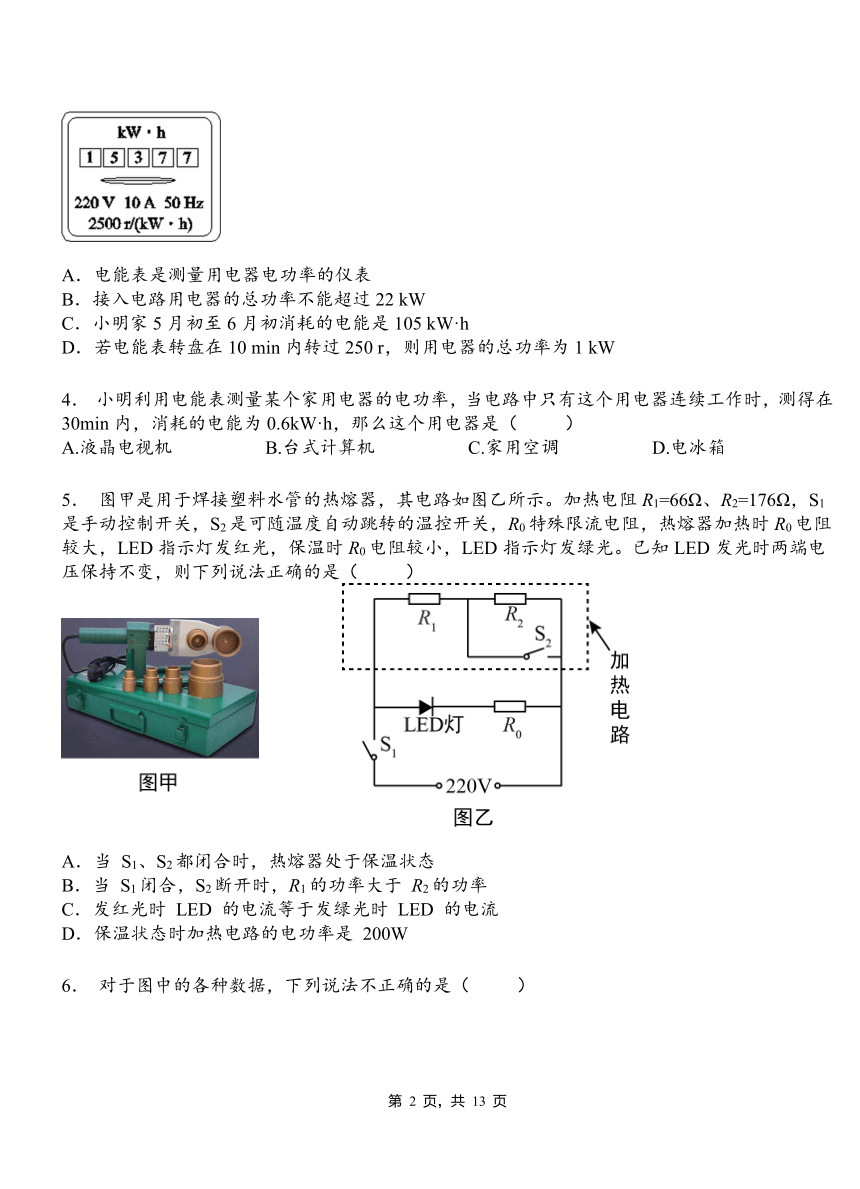

3． 小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
4． 小明利用电能表测量某个家用电器的电功率，当电路中只有这个用电器连续工作时，测得在30min内，消耗的电能为0.6kW·h，那么这个用电器是（ ）
A.液晶电视机 B.台式计算机 C.家用空调 D.电冰箱
5． 图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0特殊限流电阻，热熔器加热时R0电阻较大，LED指示灯发红光，保温时R0电阻较小，LED指示灯发绿光。已知LED发光时两端电压保持不变，则下列说法正确的是（ ）
　　　　
A．当 S1、S2都闭合时，热熔器处于保温状态
B．当 S1闭合，S2断开时，R1的功率大于 R2的功率
C．发红光时 LED 的电流等于发绿光时 LED 的电流
D．保温状态时加热电路的电功率是 200W
6． 对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
7． 下列关于电功、电功率的一些说法中正确的是（ ）
A.通过用电器的电流做功越多，则用电器的电功率就越大
B.用电器的电功率越小，则电流做的功就越少
C.千瓦和千瓦时都是电功率的单位 D.用电器的电功率越大，则电流做功越快
8． 图所示的电路中，定值电阻阻值R1A．I1=I2 B．U1=U2 C．P1=P2 D．W1=W2
9． 如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变

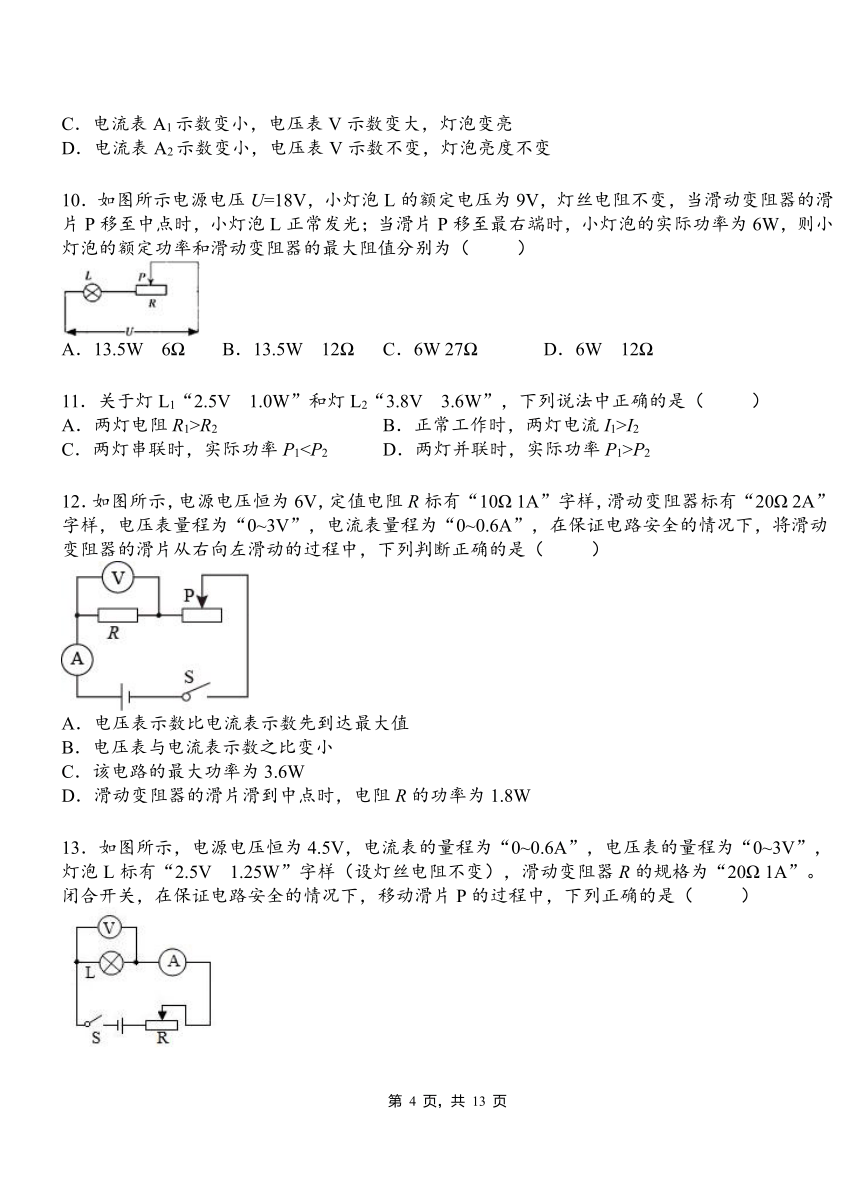

10．如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
11．关于灯L1“2.5V 1.0W”和灯L2“3.8V 3.6W”，下列说法中正确的是（ ）
A．两灯电阻R1>R2 B．正常工作时，两灯电流I1>I2
C．两灯串联时，实际功率P1P2
12．如图所示，电源电压恒为6V，定值电阻R标有“10Ω 1A”字样，滑动变阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数比电流表示数先到达最大值
B．电压表与电流表示数之比变小
C．该电路的最大功率为3.6W
D．滑动变阻器的滑片滑到中点时，电阻R的功率为1.8W
13．如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（ ）
A．电流表的示数最大为0.6A B．滑动变阻器接入电路的最小电阻为4Ω
C．灯泡消耗的最小电功率为0.12W D．电路消耗的最大功率为2.7W

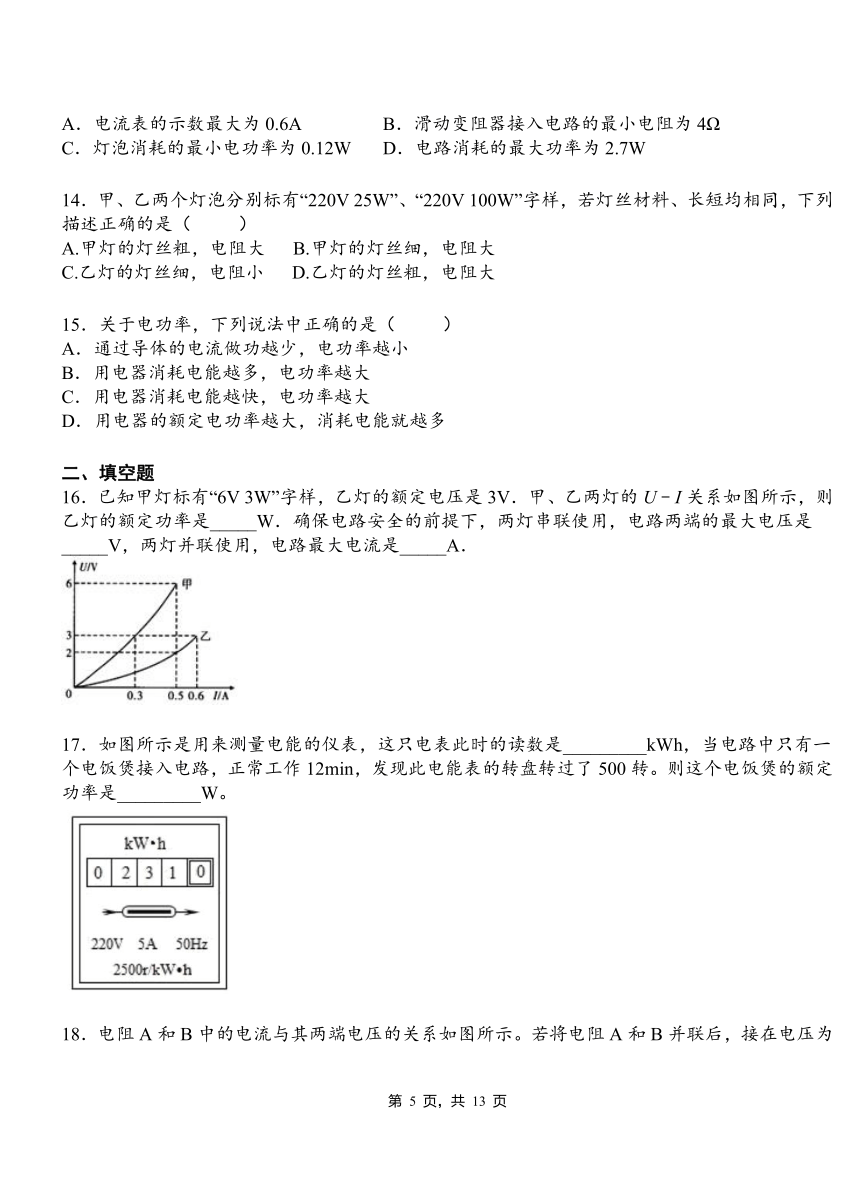

14．甲、乙两个灯泡分别标有“220V 25W”、“220V 100W”字样，若灯丝材料、长短均相同，下列描述正确的是（ ）
A.甲灯的灯丝粗，电阻大 B.甲灯的灯丝细，电阻大
C.乙灯的灯丝细，电阻小 D.乙灯的灯丝粗，电阻大
15．关于电功率，下列说法中正确的是（ ）
A．通过导体的电流做功越少，电功率越小
B．用电器消耗电能越多，电功率越大
C．用电器消耗电能越快，电功率越大
D．用电器的额定电功率越大，消耗电能就越多
二、填空题
16．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
17．如图所示是用来测量电能的仪表，这只电表此时的读数是_________kWh，当电路中只有一个电饭煲接入电路，正常工作12min，发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是_________W。
18．电阻A和B中的电流与其两端电压的关系如图所示。若将电阻A和B并联后，接在电压为3V的电源两端，则电阻A、B的电功率之比是 。若将两电阻串联后，接入另一个电路中测得通过两电阻的电流为0.2A，则电阻A、B的电功率之比是 。
19．1kW·h是电功率为 的用电器正常工作1h所消耗的 ；1度电可供250W的电视机正常工作 h。
20．一只小灯泡上标有“6V 3W”字样，“6V”表示的是小灯泡的 ，“3W”表示的是小灯泡的 。正常工作时小灯泡的电阻是 Ω，通过小灯泡的电流是 A。当小灯泡两端的电压为3V时，它的实际功率是 W。（设灯丝电阻不变）
21．小芳用家里装有“”字样的电能表测量家里冰箱工作时的功率及一天的耗电量。当冰箱压缩机通电制冷时，她关闭了家里其他所有用电器，时间内电能闪烁了5次，则冰箱制冷时的功率是______W。她记录了电能表当天晚到第二天早晨电能表的示数分别如图甲、乙所示，在这段时间内小芳关闭了家中其他所有用电器，则冰箱一天的耗电量是______。（假设不开关冰箱门）
22．如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“<”）。
23．如图，闭合开关，使滑片向左滑动，则电流表的示数______（填“增大”“不变”或“减小”），小灯泡消耗的电功率______（填“增大”“不变”或“减小”）．（小灯泡的电阻受温度的影响不计）
24．小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
25．一用电器工作2min消耗了1200J的电能，则该用电器的电功率是 。
26．实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
27．在“测量小灯泡的电功率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实验得到这个小灯泡的I-U关系图像，如图所示．由图可知，小灯泡的额定功率P= ______ W；当U=1.5V时，小灯泡的电阻R= ______ Ω．
28．如图所示电路，电源电压为8V，电阻为10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器标有“20Ω 1A”字样．闭合开关S后，当变阻器滑片从右向左移动时，电流表的示数________（填“增大”、“不变”或“减小”），电压表的示数________（填“增大”、“不变”或“减小”），若要求两电表的示数均不超过各自的量程，则滑动变阻器消耗的功率变化范围是________ W．
29．如图所示，电源电压为9V，当闭合S、S1，断开S2时，调节滑片P，使电压表示数为5V，此时电流表示数为1A，小灯泡正常发光，则小灯泡的额定功率为_____W．若保持滑片P位置不动，闭合S、S2，断开S1时，电流表示数增大0.5A，则定值电阻R0的阻值为_____Ω，此时R0的功率为_____W．
30．如图所示，电灯L1标有“3V 3W”，L2标有“4V 4W”，要让两灯同时发光且使L1比L2更亮，应闭合开关 ________，此时两灯功率之比为 ________
三、计算题
31．如图所示，灯L标有“6V 3W”字样，电源电压为9V且保持不变，闭合开关S，灯L正常发光。求：
（1）电阻R的阻值。（2）灯泡正常发光时，电阻R的电功率。
32．如图所示的电路中，电源电压恒定不变，小灯泡上标有“6V，3.6W”字样，滑动变阻器的最大阻值为20Ω。闭合开关，当滑片P移至B端时小灯泡正常发光。求：
(1)小灯泡正常工作20s消耗的电能
(2)当滑片P移至中点时，小灯泡的实际功率。（不考虑灯丝电阻的变化）
2021-2022学年人教版物理九年级第十八章 第2节 电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C C D A D B D B
题号 11 12 13 14 15
答案 A A B B C
二、填空题
16．1.8 8 0.9
17．231.0 1000
18． 2:1；1:2
19．1kW；电能；4
20．额定电压为6V；额定功率为3W ；12；0.5；0.75
21．75 0.9
22．2∶5 ＜
23．增大 增大
24．5 08120
25． 10W
26．L2 L1
27．0.625 7.5
28．增大 减小 1.2 1.5
29．4 1 2.25
30．S1、S3 4:3
三、计算题
31．解：（1）UL=6V UR=U-UL=9V-6V=3V
（2）PR=UR·IR=3V×0.5A=1.5W
32．(1) 72J；(2) 0.4W
