第十八章 第3节 测量小灯泡的电功率核心素养2021-2022学年人教版物理九年级全一册（有答案）

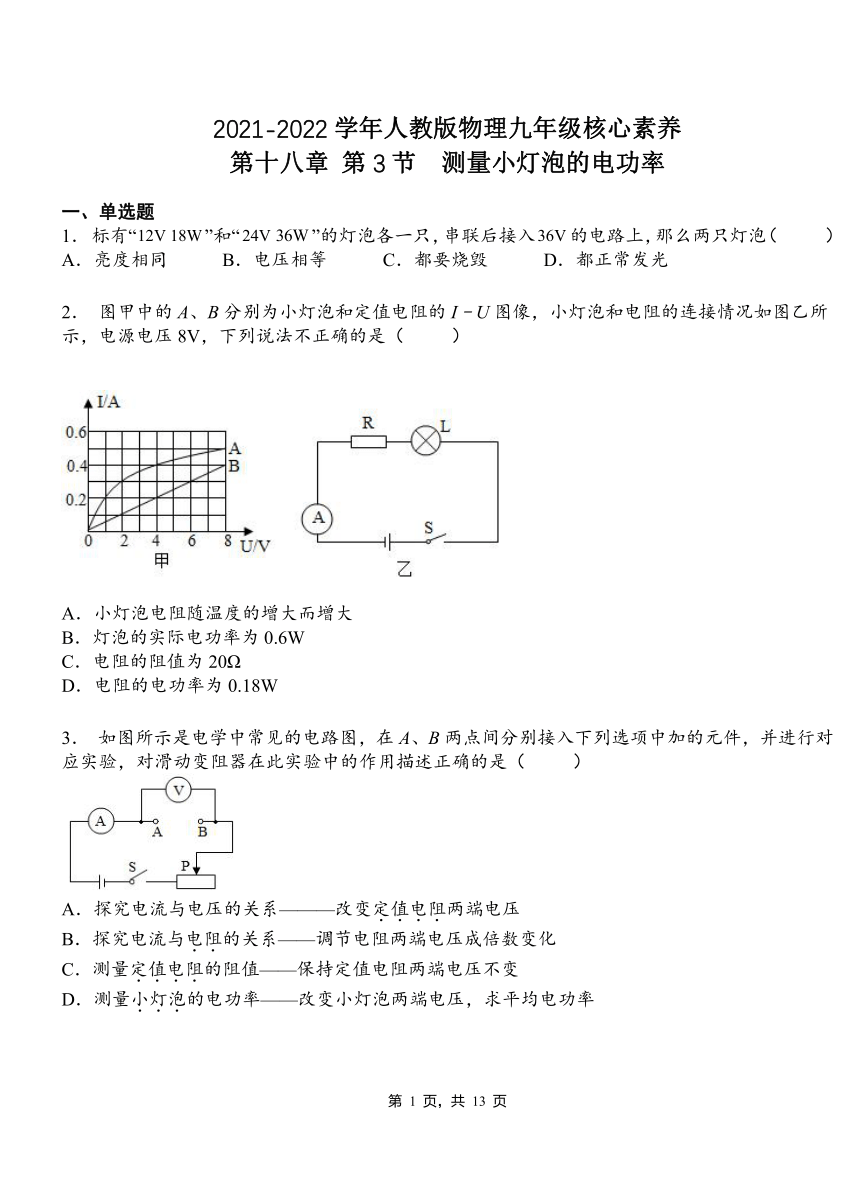

2021-2022学年人教版物理九年级核心素养
第十八章 第3节 测量小灯泡的电功率
一、单选题
1． 标有“”和“”的灯泡各一只，串联后接入的电路上，那么两只灯泡（ ）
A．亮度相同 B．电压相等 C．都要烧毁 D．都正常发光
2． 图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法不正确的是（ ）
A．小灯泡电阻随温度的增大而增大
B．灯泡的实际电功率为0.6W
C．电阻的阻值为20Ω
D．电阻的电功率为0.18W
3． 如图所示是电学中常见的电路图，在A、B两点间分别接入下列选项中加的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A．探究电流与电压的关系———改变定值电阻两端电压
B．探究电流与电阻的关系——调节电阻两端电压成倍数变化
C．测量定值电阻的阻值——保持定值电阻两端电压不变
D．测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率

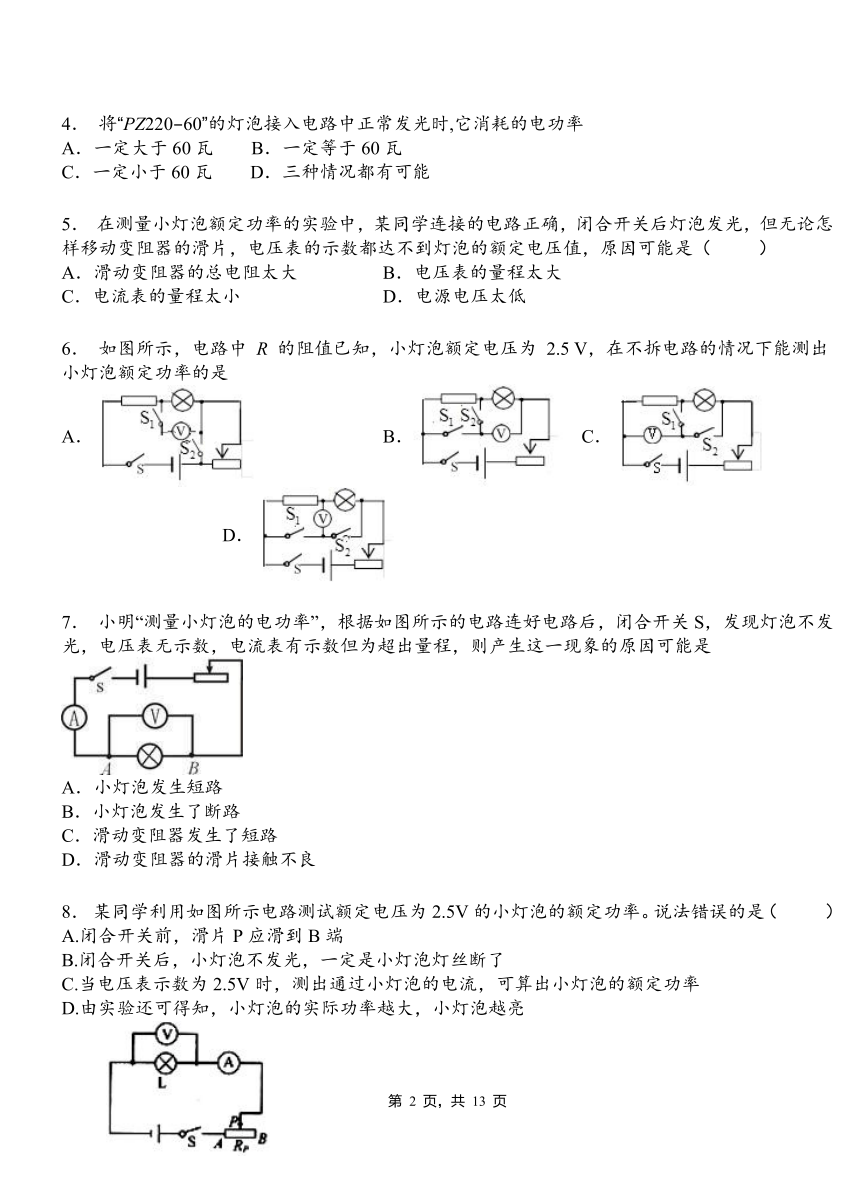

4． 将“PZ220 60”的灯泡接入电路中正常发光时,它消耗的电功率
A．一定大于60瓦 B．一定等于60瓦
C．一定小于60瓦 D．三种情况都有可能
5． 在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低
6． 如图所示，电路中 R 的阻值已知，小灯泡额定电压为 2.5 V，在不拆电路的情况下能测出小灯泡额定功率的是
A． B． C． D．
7． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
8． 某同学利用如图所示电路测试额定电压为2.5V的小灯泡的额定功率。说法错误的是（ ）
A.闭合开关前，滑片P应滑到B端
B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮
9． 甲灯标有“36V 40W”的字样，乙灯标有“220V 40W”的字样，两灯均正常工作时
A．甲灯比乙灯亮 B．乙灯比甲灯亮 C．两盏灯一样亮 D．无法比较亮度
10．如图所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是（ ）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大
D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
11．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时
A．电压表示数变大
B．电流表示数变小
C．小灯泡变亮
D．电路的总功率变大
12．把标有“”和“”字样的两个灯泡串联接在的电路中，下列说法中正确的是（ ）
A．灯泡亮
B．“”灯泡两端的电压高
C．灯泡的实际功率大于它的额定功率
D．通过灯泡的实际功率大于它的额定功率
13．小红在做“伏安法测灯泡功率”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到阻值最大处，闭合开关S，发现小灯泡L不亮．接下来，以下做法最合理的是
A．观察电流表的示数是否为零，判断电路是否断路
B．断开开关S，更换额定功率更大的灯泡重新实验
C．断开开关S，增加电池的个数重新实验
D．断开开关S，拆掉导线重新连接电路
14．在如图所示的电路中，电源电压不变，当开关S1、S2都闭合时，电压表Vl、V2的示数之比为5：3；当开关S1闭合，S2断开时，电压表V1、V2的示数之比为3：2．在后一种情况下，全部通电时间内，电阻R1与R2产生的热量之比为
A．2：1 B．1：3 C．3：2 D．2：3
15．把“220 V　40 W”和“220 V　60 W”的两盏灯串联起来后再接入照明电路中，两盏灯的亮度都变暗，这是因为（ ）
A．灯泡的额定电压都变小了
B．灯泡的额定功率都变小了
C．加在两只灯泡上的电压都小于它们的额定电压
D．灯泡灯丝的电阻变大了
二、填空题
16．如图甲是小灯泡和电阻的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关，小灯泡的实际功率为；再闭合开关，电流表示数变化了______A，此时电路消耗的总功率为______W。

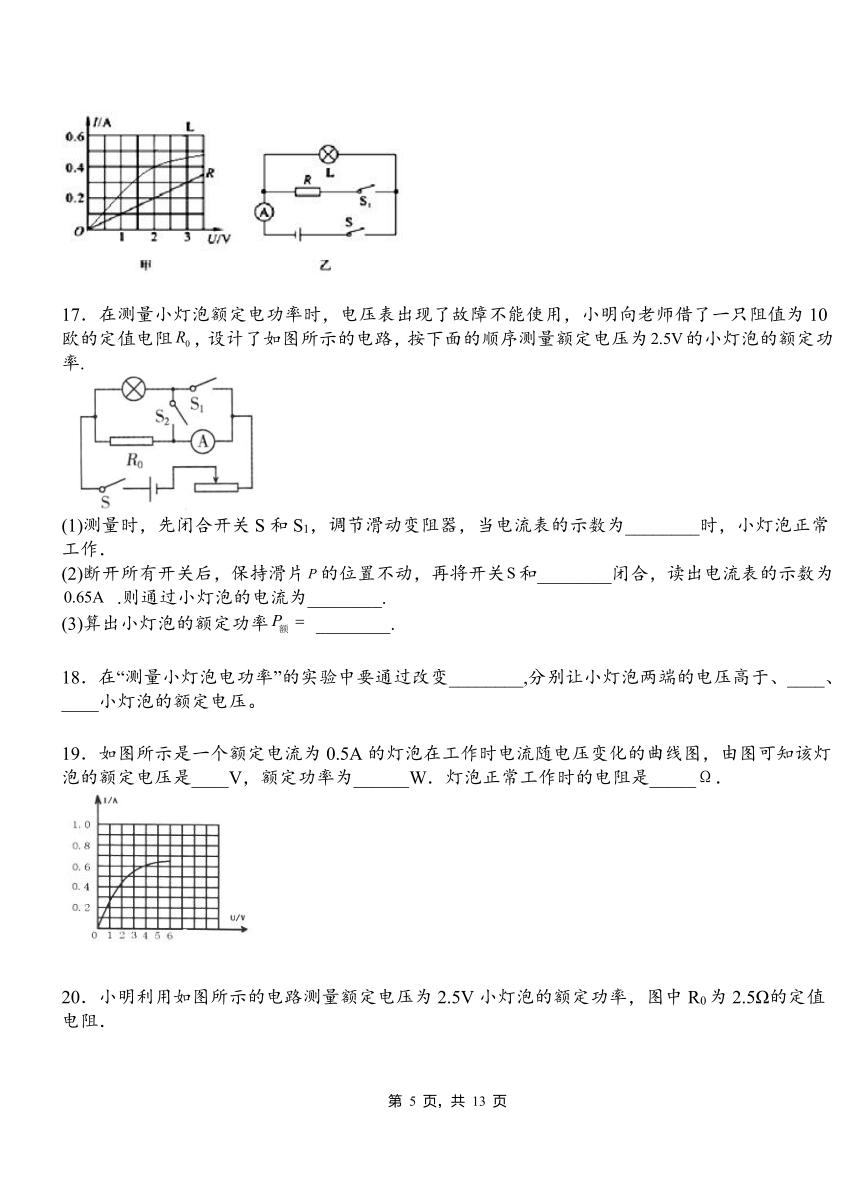

17．在测量小灯泡额定电功率时，电压表出现了故障不能使用，小明向老师借了一只阻值为10欧的定值电阻，设计了如图所示的电路，按下面的顺序测量额定电压为的小灯泡的额定功率.
(1)测量时，先闭合开关S和S1，调节滑动变阻器，当电流表的示数为________时，小灯泡正常工作．
(2)断开所有开关后，保持滑片的位置不动，再将开关和________闭合，读出电流表的示数为 .则通过小灯泡的电流为________.
(3)算出小灯泡的额定功率 ________.
18．在“测量小灯泡电功率”的实验中要通过改变________,分别让小灯泡两端的电压高于、____、____小灯泡的额定电压。
19．如图所示是一个额定电流为0.5A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是____V，额定功率为______W．灯泡正常工作时的电阻是_____Ω．
20．小明利用如图所示的电路测量额定电压为2.5V小灯泡的额定功率，图中R0为2.5Ω的定值电阻．
（1）小明正确连接好电路，闭合开关，调节滑动变阻器，使A1的示数为______A时，灯泡正常发光，此时观察到A2的示数为1.3A，则灯泡的额定功率为_______W．
（2）考虑到电表内阻的影响，上述测得的功率________（选填“偏大”或“偏小”）
21．甲、乙两个灯泡分别标有“220V 40W”“220V 100W”字样，把它们串联，接到220V的电源上，闭合开关后较亮的灯泡是______，该灯泡正常发光时的电阻是______Ω．
22．小明做“测量小灯泡的电功率”的实验，所用灯泡上标有“2.5V 3W”字样，则他至少应进行 次实验，目的是测量小灯泡在其两端电压 、 和 额定电圧时的实际功率，并加以比较。
23．灯泡Ll标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为 ________ V，灯 ________ 更亮．
24．某同学用一个电压表和两个电流表测电路中的电压和电流，如图．若测出两灯都发光时，电压表的示数，两只电流表、的示数分别为、，则灯泡的功率是______．
25．在“测量小灯泡功率”实验中，电池组是由4节二号干电池串联而成的，小灯泡的额定电压是3.8V．刚好电压表的0～15V档量程损坏了，聪明的小明同学想出了一个办法，就是将0～3V的那档量程的电压表按图的方法连接起来．闭合开关时，电压表的示数是2V．这时应将滑动变阻器的滑片P向________ 方向移动．此时电流表的示数________ （填：“变大”或“变小”）．
26．在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_________V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为______________W
27．进行测量时，一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率，但不能用求平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。
（1）U实_____U额时、P实_____P额，用电器处于正常工作状态；
（2）U实_____U额时、P实_____P额，用电器不能正常工作；
（3）U实_____U额时、P实_____P额，用电器寿命减短，且容易烧坏。
28．小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率 ______ W，实际电压 ______ V。（假设电水壶电阻不变）。
29．如图所示的电路中，灯泡L1、L2分别标有“6 V 3.6 W”和“12 V 6 W”的字样(不考虑温度对灯丝电阻的影响).开关闭合后要使其中一只灯泡正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为_____V；乙图中，电流表最大示数为______________A．
30．测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W．器材：两节干电池、6V的蓄电池、电流表（含两种量程：00.6A和03A）、电压表（含两种量程：03V和015V）、开关、滑动变阻器（有四种规格：“10Ω1A”、“15Ω 1.5A”、“20Ω 2A”、“50Ω 2A”）、导线．则电源应选用______，电流表用______量程，电压表用______量程，滑动变阻器应选用______规格．
三、实验题
31．小华在做“测量小灯泡的电功率”的实验时，选取了一个标有“2.5V”字样的小灯泡进行多次实验，并连续进行了四次测量，下表是他得到的实验数据和观察到的现象。
根据表中的致据和现象，可得到：
（1）小灯泡的额定功率是 W。
（2）实验证明：在额定电压下，小灯泡可以正常发光，当实际电压大于额定电压时，实际功率 额定功率，小灯泡 （选填“较亮”或“较暗”）；当实际电压小于额定电压时，实际功率 额定功率，小灯泡 （选填“较亮”或“较暗”）。
32．在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是_____；
（2）请你用笔画线代替导线帮小军将图甲所示的实物电路连接完整；
（_______）
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
四、计算题
33．如图所示，图甲是小谦同学研究调光灯的实验电路图，小灯泡规格是“6V3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V，当滑动变阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为2V，且R2＝2R1，测绘出小灯泡的I﹣U图像如图乙所示，电源电压保持不变：
(1)小灯泡正常发光时的电流是多少？
(2)小灯泡两端电压为2V时的实际功率是多少？
(3)电源电压是多少？
34．如图所示，电源电压不变，灯L上标有“6V、3W”字样，R1为一定值电阻，滑动变阻器的最大阻值为R。当开关S1、S2、S3都闭合时，灯L正常发光，电流表示数为1.1A；当S1闭合S2、S3断开时，电流表示数为0.3A，此时滑动变阻器的滑片处于中点。（设灯丝电阻不变）求：
（1）灯L的电阻；
（2）电源电压；
（3）电阻R1、R的阻值。
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D A B D B A B C D
题号 11 12 13 14 15
答案 B B A D C
二、填空题
16．0.2 1.2
17．0.25 A S2 0.4A 1W
18．滑动变阻器滑片的位置等于低于
19．2.5 1.25 5
20．1 0.75 偏大
21． 甲 1210
22． 3；大于；等于；小于
23．9 L1
24．
25．右 变小
26．2 小灯泡 0 3 滑动变阻器 2.5 0.5
27．正常 等于 等于 小于 小于 大于 大于
28．810 198
29．17 0.25
30．6V的蓄电池 00.6A 015V “15Ω1.5A”
三、实验题
31．（1）1 （2）大于；较亮；小于；较暗
32．开关没有断开 D B 实际电功率
四、计算题
33．(1)0.5A；(2)0.5W；(3)12V
34．(1) 12Ω (2) 6V (3) 10Ω (4) 20Ω
