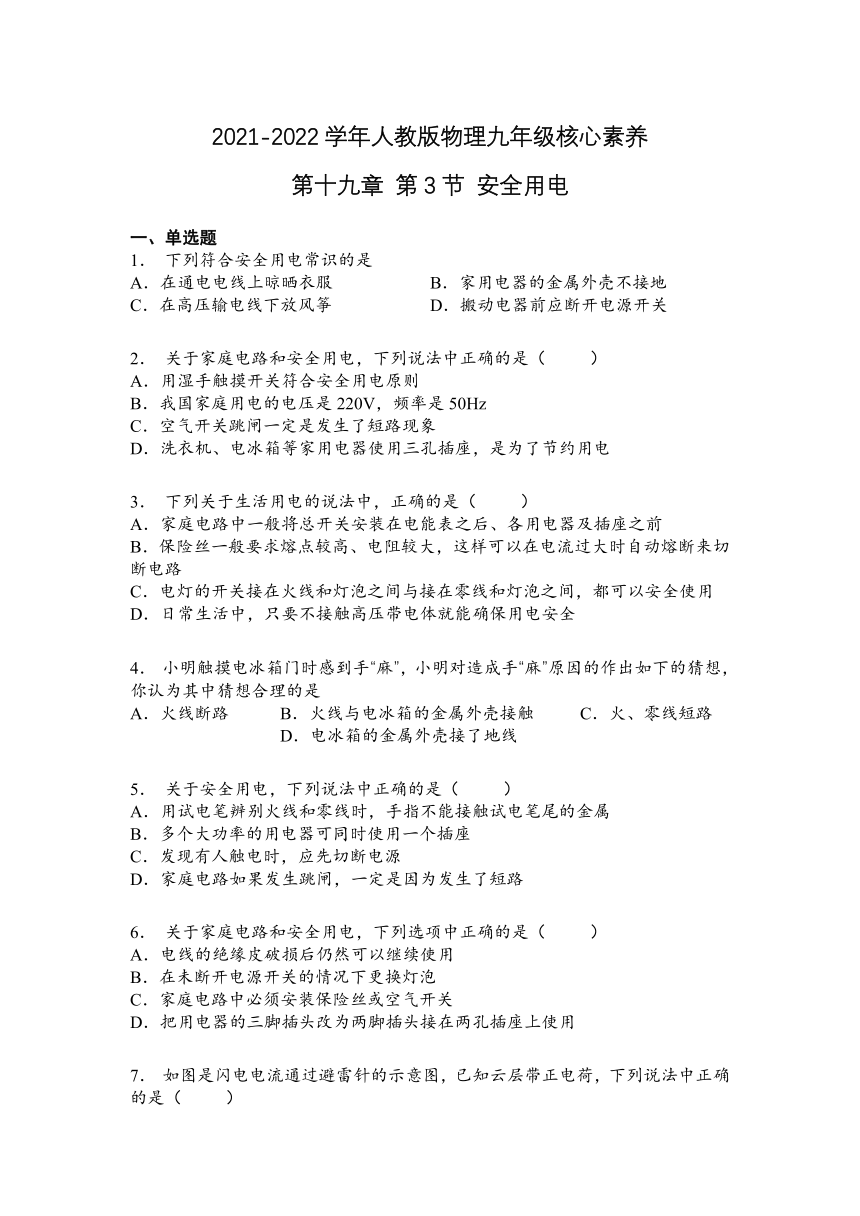

2021-2022学年人教版物理九年级核心素养
第十九章 第3节 安全用电
一、单选题
1. 下列符合安全用电常识的是
A.在通电电线上晾晒衣服 B.家用电器的金属外壳不接地
C.在高压输电线下放风筝 D.搬动电器前应断开电源开关
2. 关于家庭电路和安全用电,下列说法中正确的是( )
A.用湿手触摸开关符合安全用电原则
B.我国家庭用电的电压是220V,频率是50Hz
C.空气开关跳闸一定是发生了短路现象
D.洗衣机、电冰箱等家用电器使用三孔插座,是为了节约用电
3. 下列关于生活用电的说法中,正确的是( )
A.家庭电路中一般将总开关安装在电能表之后、各用电器及插座之前
B.保险丝一般要求熔点较高、电阻较大,这样可以在电流过大时自动熔断来切断电路
C.电灯的开关接在火线和灯泡之间与接在零线和灯泡之间,都可以安全使用
D.日常生活中,只要不接触高压带电体就能确保用电安全
4. 小明触摸电冰箱门时感到手“麻”,小明对造成手“麻”原因的作出如下的猜想,你认为其中猜想合理的是
A.火线断路 B.火线与电冰箱的金属外壳接触 C.火、零线短路 D.电冰箱的金属外壳接了地线
5. 关于安全用电,下列说法中正确的是( )
A.用试电笔辨别火线和零线时,手指不能接触试电笔尾的金属
B.多个大功率的用电器可同时使用一个插座
C.发现有人触电时,应先切断电源
D.家庭电路如果发生跳闸,一定是因为发生了短路
6. 关于家庭电路和安全用电,下列选项中正确的是( )
A.电线的绝缘皮破损后仍然可以继续使用
B.在未断开电源开关的情况下更换灯泡
C.家庭电路中必须安装保险丝或空气开关
D.把用电器的三脚插头改为两脚插头接在两孔插座上使用

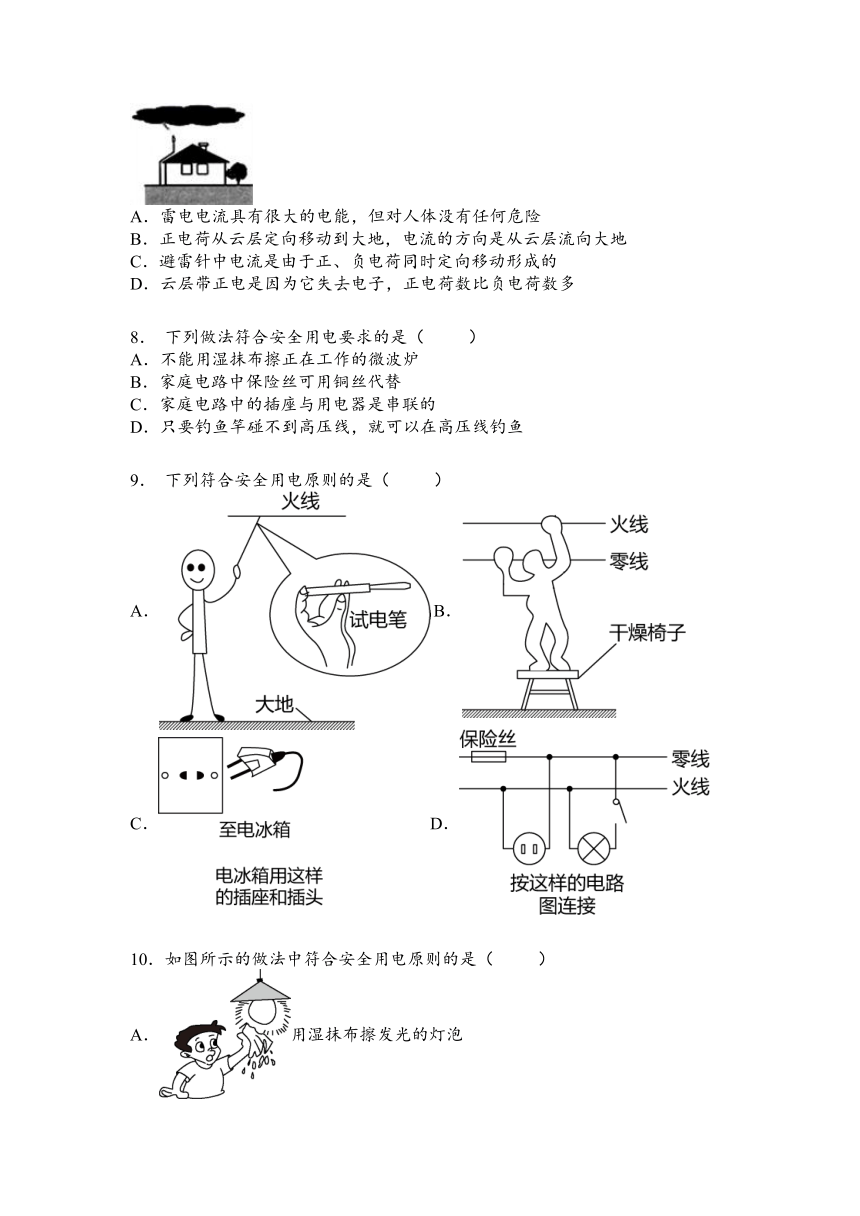

7. 如图是闪电电流通过避雷针的示意图,已知云层带正电荷,下列说法中正确的是( )
A.雷电电流具有很大的电能,但对人体没有任何危险
B.正电荷从云层定向移动到大地,电流的方向是从云层流向大地
C.避雷针中电流是由于正、负电荷同时定向移动形成的
D.云层带正电是因为它失去电子,正电荷数比负电荷数多
8. 下列做法符合安全用电要求的是( )
A.不能用湿抹布擦正在工作的微波炉
B.家庭电路中保险丝可用铜丝代替
C.家庭电路中的插座与用电器是串联的
D.只要钓鱼竿碰不到高压线,就可以在高压线钓鱼
9. 下列符合安全用电原则的是( )
A. B.
C. D.

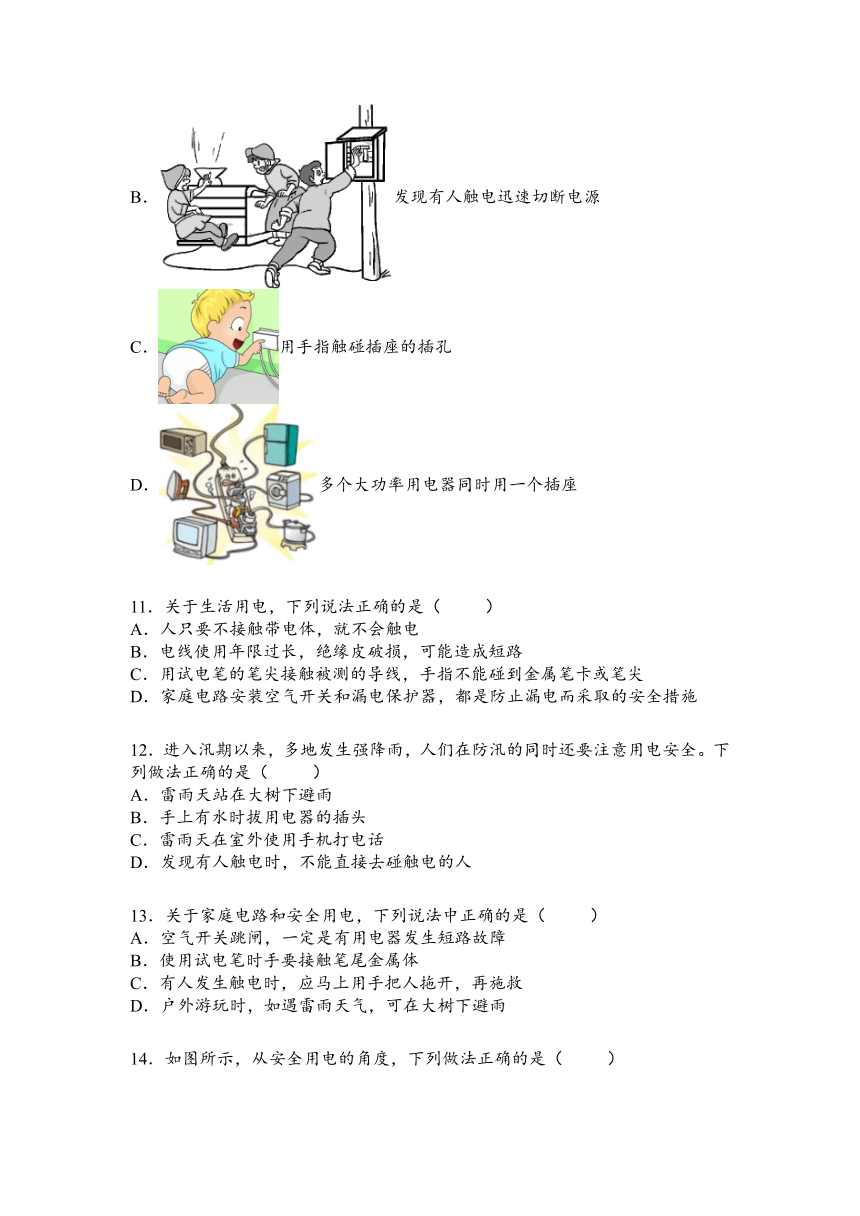

10.如图所示的做法中符合安全用电原则的是( )
A.用湿抹布擦发光的灯泡
B.发现有人触电迅速切断电源
C.用手指触碰插座的插孔
D.多个大功率用电器同时用一个插座
11.关于生活用电,下列说法正确的是( )
A.人只要不接触带电体,就不会触电
B.电线使用年限过长,绝缘皮破损,可能造成短路
C.用试电笔的笔尖接触被测的导线,手指不能碰到金属笔卡或笔尖
D.家庭电路安装空气开关和漏电保护器,都是防止漏电而采取的安全措施
12.进入汛期以来,多地发生强降雨,人们在防汛的同时还要注意用电安全。下列做法正确的是( )
A.雷雨天站在大树下避雨
B.手上有水时拔用电器的插头
C.雷雨天在室外使用手机打电话
D.发现有人触电时,不能直接去碰触电的人
13.关于家庭电路和安全用电,下列说法中正确的是( )
A.空气开关跳闸,一定是有用电器发生短路故障
B.使用试电笔时手要接触笔尾金属体
C.有人发生触电时,应马上用手把人拖开,再施救
D.户外游玩时,如遇雷雨天气,可在大树下避雨

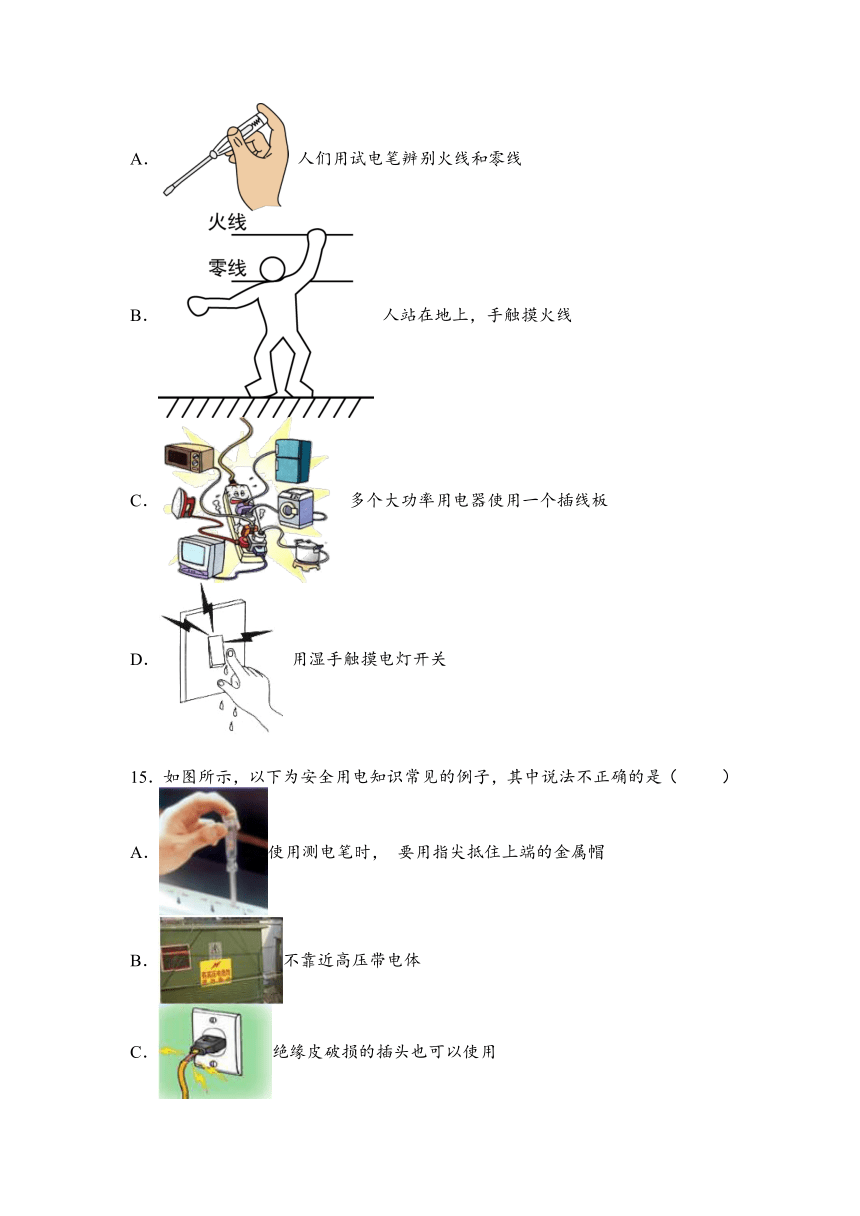

14.如图所示,从安全用电的角度,下列做法正确的是( )
A. 人们用试电笔辨别火线和零线
B. 人站在地上,手触摸火线
C. 多个大功率用电器使用一个插线板
D. 用湿手触摸电灯开关
15.如图所示,以下为安全用电知识常见的例子,其中说法不正确的是( )
A.使用测电笔时, 要用指尖抵住上端的金属帽
B.不靠近高压带电体
C.绝缘皮破损的插头也可以使用
D.洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
二、填空题
16.如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器________填(“会”或“不会”)切断电路。若人体电阻为10kΩ,触电时通过人体的电流为_______μA。
17.家庭电路触电事故都是人体直接成间接接触____线造成的.带有金属外壳的家用电器.都要使用三孔插座,这样做的目的是为了让金属外壳与__相连.
18.家庭电路中电流过大的原因通常是由于_____或_____,造成过载的原因是家庭电路中接入的用电器过多,导致电路的总功率_____(填“过大”或“过小”).为防止电流过大而导致的电路损坏事故发生,引起危险,所以家庭电路中应该装有_____.
19.如图1所示,人站在干燥的凳子上,用一只手接触火线______(填“会”或“不会”)触电.如图2所示,人站在大地上,用一只手接触零线______(填“会”或“不会”)触电.
20.如图所示是卡口灯泡和灯座、螺丝口灯泡和灯座,卡口灯泡灯座的触头在灯座内,当灯按进去后,不会裸露在外边,而螺丝口灯泡的灯座的一个接线柱与灯的螺丝套相连,裸露在外边,若接了_____线,就有安全隐患,故与螺丝套相连的接线柱要与_____线相连。
21.小明在家看电视,突然断电,发现空气开关跳闸.原来是楼上邻居家水管漏水,水流入小明家的插座中,因为流入插座的水是______(填“导体”或“绝缘体”),使电路发生______路,导致空气开关跳闸.当有人触电时,______(填“能”或“不能”)用潮湿的木棒去挑开电线.
22.家庭电路上用的是________电,电压为________伏.电源线有两根,一根是________线,一根是________线,判别这两根线可以用________判别.电能表要________在家庭电路的干路上,这样才能测出用户全部家用电器消耗的电能.
23.如图所示的电路中,保险丝AB和铜丝CD的长短和粗细均相同,接通电源后,调节滑动变阻器,发现保险丝先熔断.原因是保险丝的熔点较_____(填“高”或“低”),相同时间内产生的电热较_____(填“多”或“少”).
24.如图所示的家庭电路中电视机与照明灯是______联的,漏电保护器与插座是______联的,用电器插头插进插座造成短路,这时电路中的______(填“空气开关”或“漏电保护器”)会迅速切断电流.
25.家庭电路中三孔插座的地线是为了确保家用电器的 _____安全接地,防止发生人员触电事故,照明电灯与控制开关之间应该 _____(选填“串联”或“并联”),同时还要让控制开关接在 _____上.
26.详解下列几幅图片.
(1)图甲中,触电的原因是______.
(2)图乙中,触电的原因是______.
(3)图丙中,触电的原因是人体靠近______带电体,产生电弧,与大地连通形成通路,造成触电.
(4)图丁中,触电的原因是人体靠近高压带电体,产生______电压,人体两脚连通形成通路,造成触电.
(5)根据四幅图,可知常见触电的实质是人体直接或间接与______连通,并通过______或______形成通路.总结出防止触电的措施是避免接触______或靠近高压线.
27.电压的基本单位是______,几个常见电压值:一节干电池电压为1.5V;一块铅蓄电池电压为2V;中国家庭电路电压为______;对人体的安全电压不高于______。
28.家庭电路中,火线和零线之间电压为________V,零线与大地之间电压为_______V;
29.家庭电路中输电线进户后,首先接到_______上,它用来显示家庭电路中__________;常用保险装置是________,当________时就会自动熔断,切断电路,起到保护作用.
30.如图所示为测电笔的构造示意图,其中必须用绝缘材料制作的是________.
2021-2022学年人教版物理九年级第十九章 第3节 安全用电(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B A B C C D A A B
题号 11 12 13 14 15
答案 B D B A C
二、填空题
16.会 2.2×104
17.火线 地线
18.过载 短路 过大 保险丝
19.不会 不会
20.火 零
21.导体 短 不能
22.交流 220 零 火 测电笔 串联
23.低 多
24.并 串 空气开关
25.金属外壳 串联 火线
26.人体与火线和零线连通形成通路,造成触电 人体与火线和大地连通形成通路,造成触电 高压 跨步 火线 大地 零线 火线
27.伏特 220V 36V
28.220 0
29.电能表 消耗电能多少 保险丝 电流过大时
30.笔杆
