第十六章 第2节 串、并联电路中电压的规律核心素养2021-2022学年人教版物理九年级全一册（有答案）

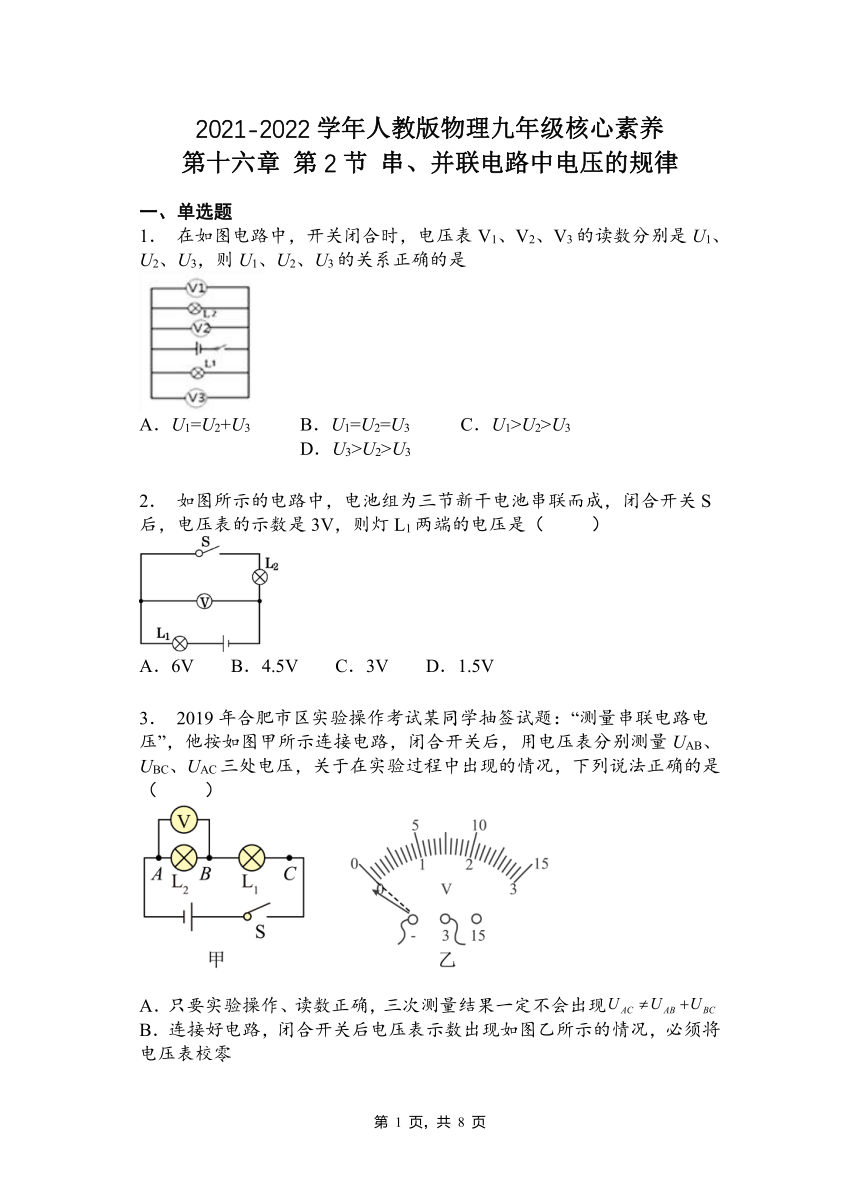

2021-2022学年人教版物理九年级核心素养
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是
A．U1=U2+U3 B．U1=U2=U3 C．U1>U2>U3 D．U3>U2>U3
2． 如图所示的电路中，电池组为三节新干电池串联而成，闭合开关S后，电压表的示数是3V，则灯L1两端的电压是（ ）
A．6V B．4.5V C．3V D．1.5V
3． 2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零

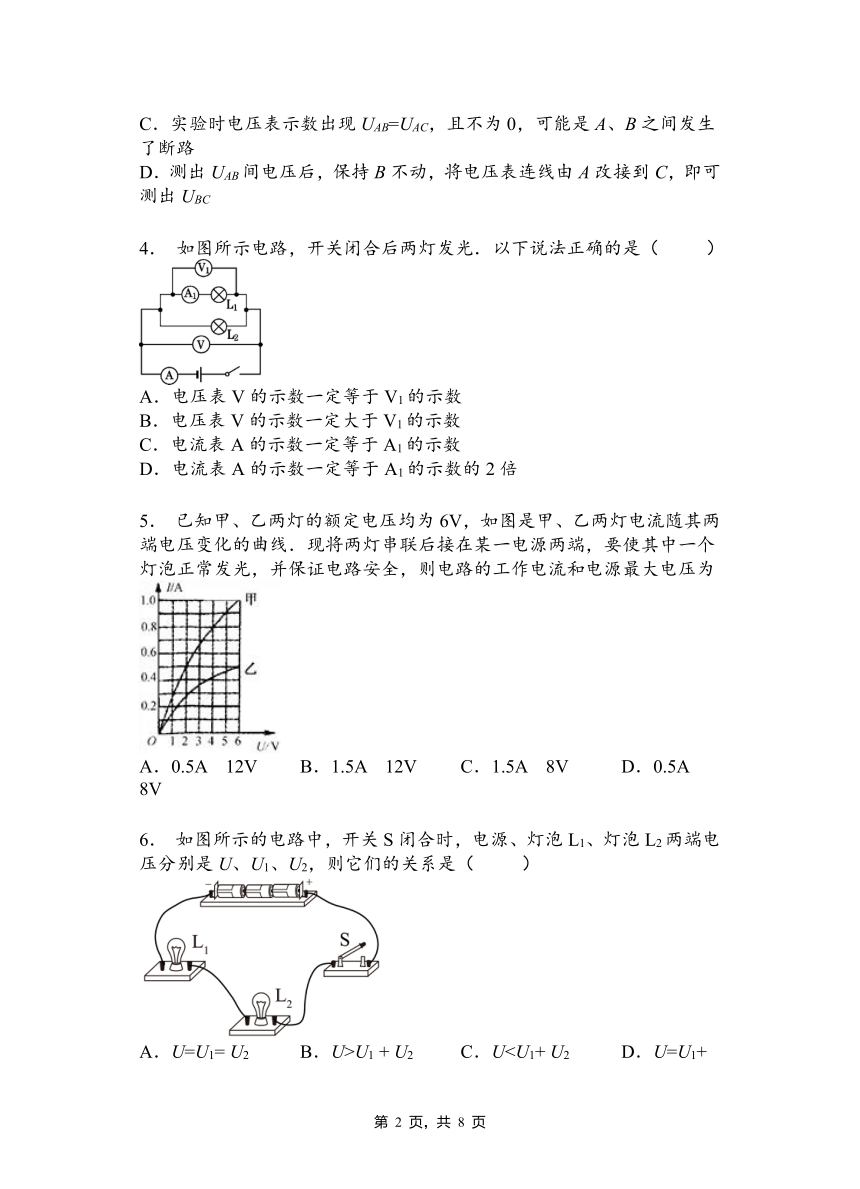

C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
4． 如图所示电路，开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
5． 已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为
A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V
6． 如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）

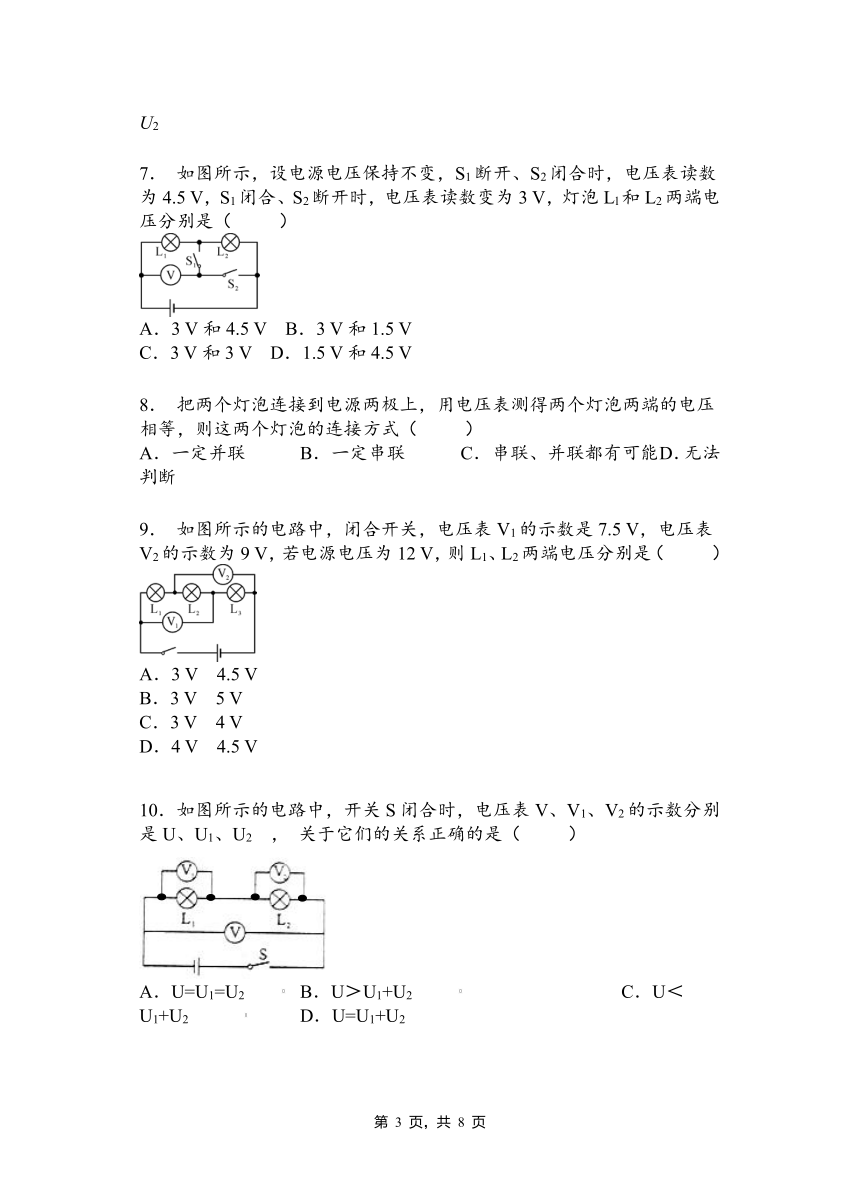

A．U=U1= U2 B．U>U1 + U2 C．U7． 如图所示，设电源电压保持不变，S1断开、S2闭合时，电压表读数为4.5 V，S1闭合、S2断开时，电压表读数变为3 V，灯泡Ll和L2两端电压分别是（ ）
A．3 V和4.5 V B．3 V和1.5 V
C．3 V和3 V D．1.5 V和4.5 V
8． 把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断
9． 如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L1、L2两端电压分别是（ ）
A．3 V　4.5 V
B．3 V　5 V
C．3 V　4 V
D．4 V　4.5 V
10．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2 ， 关于它们的关系正确的是（ ）
A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2

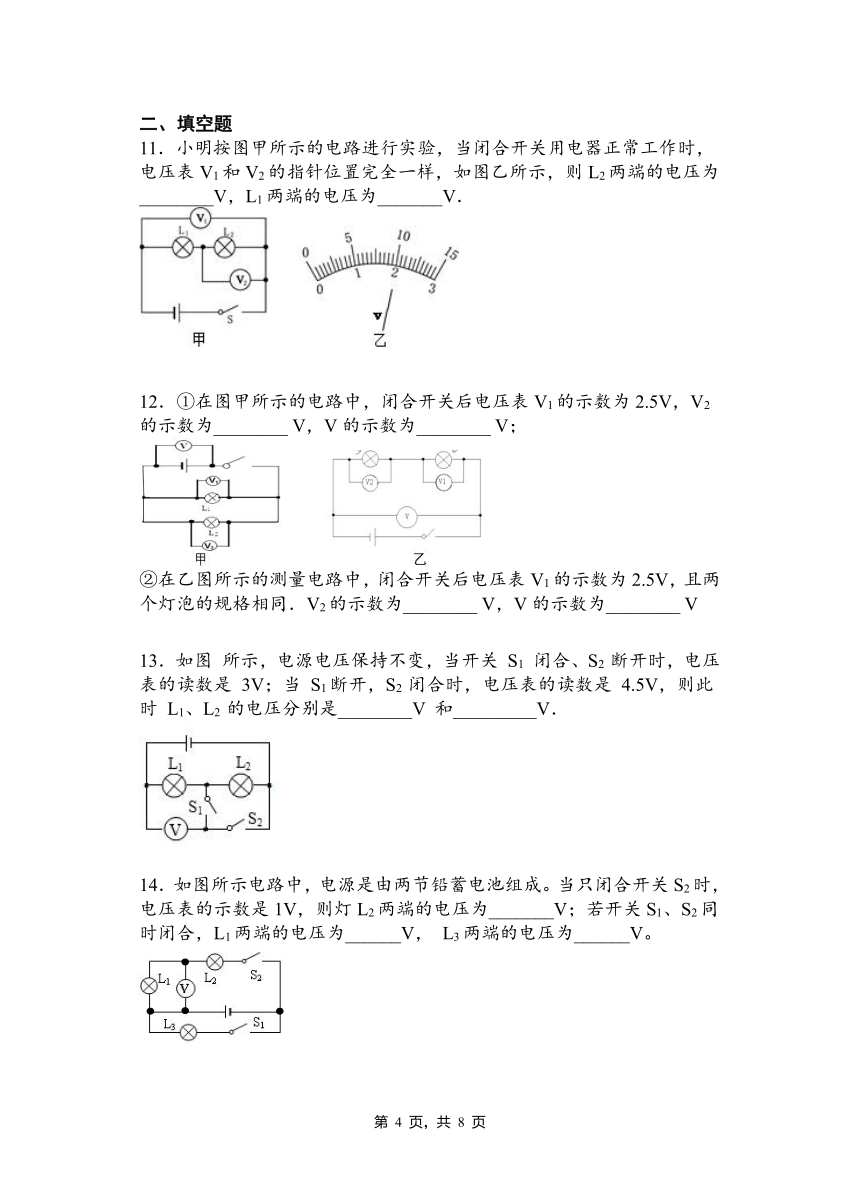

二、填空题
11．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
12．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
13．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
14．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
15．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
16．小星用如图所示的电路来探究串联电路L1、L2的电压关系。已知电源电压为6V，当开关S闭合后，发现两灯均不亮。他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯 (选填“L1”或“L2”)断路，用电压表测b、c两点间的电压，电压表示数为 V。
17．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
18．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
19．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
20．如图所示的电路，电源电压为12V，当S闭合时电压表的读数为5V，则则L1两端的电压为__V，L2两端的电压为__V．
三、实验题
21．“探究串联电路的电压关系”的实验电路如图甲所示：
（1）小明根据图甲连接好电路，闭合开关，电压表的示数如图乙所示，为了使实验结果更准确，接下来他应该________．
（2）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．
小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确________？为什么________？
（3）方法改进后，将所测出AB、BC、AC间的电压结果记录在下面表格中．小明详解实验数据得出的结论是：串联电路总电压等于各用电器两端的电压之和．同组同学指出结论不可信，原因是________．
22．小刚和小丽用如图所示的器材探究“串联电路的电压关系”，用三节干电池串联做电源，两只小灯泡的规格不同。
（1）请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。
（2）小刚用电压表测量L1两端的电压时，直接选用0~3V的量程，小丽说这样不行，那么规范的操作方法应该是 。
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是 。L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 。
（4）他们排除故障后继续实验，得出了上表中的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当 。
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C A D D B C A D
二、填空题
11．2 8
12．2.5 2.5 2.5 5
13．3 1.5
14． 3 1 4
15．2.5V 3.5V 6V
16．L1 0
17． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
18．1.5 串联 串联
19．4 一样
20．7 5
三、实验题
21．断开开关，换用电压表较小量程（0﹣3V）重新做实验 不正确 电压表正负接线柱接反了 实验次数太少，结论有偶然性
22．
（1）如图；
（2）用大量程试触，若偏转角度小，选择小量程进行实验；（3）断路 在L1两端接入电流表或无故障灯泡；（4）更换不同规格灯泡或电源多次实验
