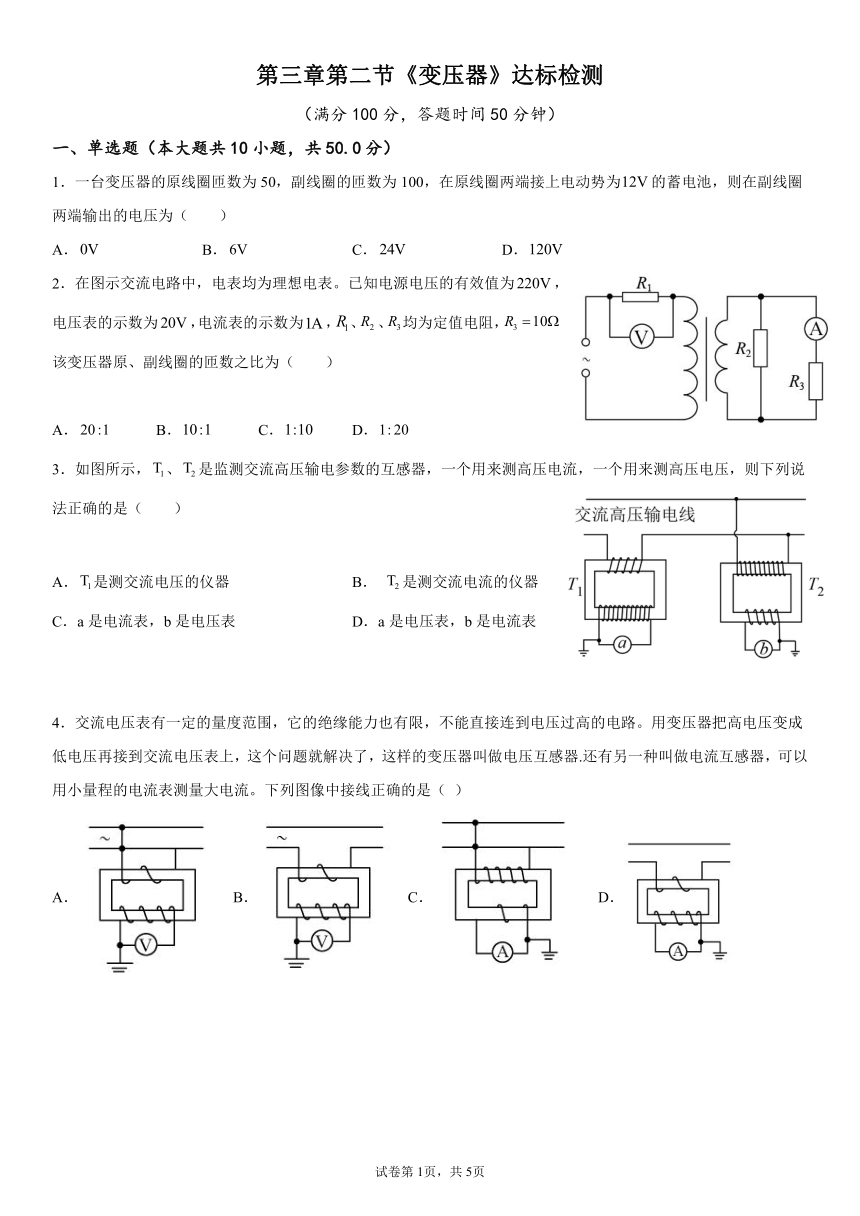

第三章第二节《变压器》达标检测
（满分100分，答题时间50分钟）
一、单选题（本大题共10小题，共50.0分）
1．一台变压器的原线圈匝数为50，副线圈的匝数为100，在原线圈两端接上电动势为的蓄电池，则在副线圈两端输出的电压为（ ）
A． B． C． D．
2．在图示交流电路中，电表均为理想电表。已知电源电压的有效值为，电压表的示数为，电流表的示数为，、、均为定值电阻，。该变压器原、副线圈的匝数之比为（ ）
A． B． C． D．
3．如图所示，、是监测交流高压输电参数的互感器，一个用来测高压电流，一个用来测高压电压，则下列说法正确的是（ ）
A．是测交流电压的仪器 B． 是测交流电流的仪器
C．a是电流表，b是电压表 D．a是电压表，b是电流表
4．交流电压表有一定的量度范围，它的绝缘能力也有限，不能直接连到电压过高的电路。用变压器把高电压变成低电压再接到交流电压表上，这个问题就解决了，这样的变压器叫做电压互感器.还有另一种叫做电流互感器，可以用小量程的电流表测量大电流。下列图像中接线正确的是（ ）
A． B． C． D．

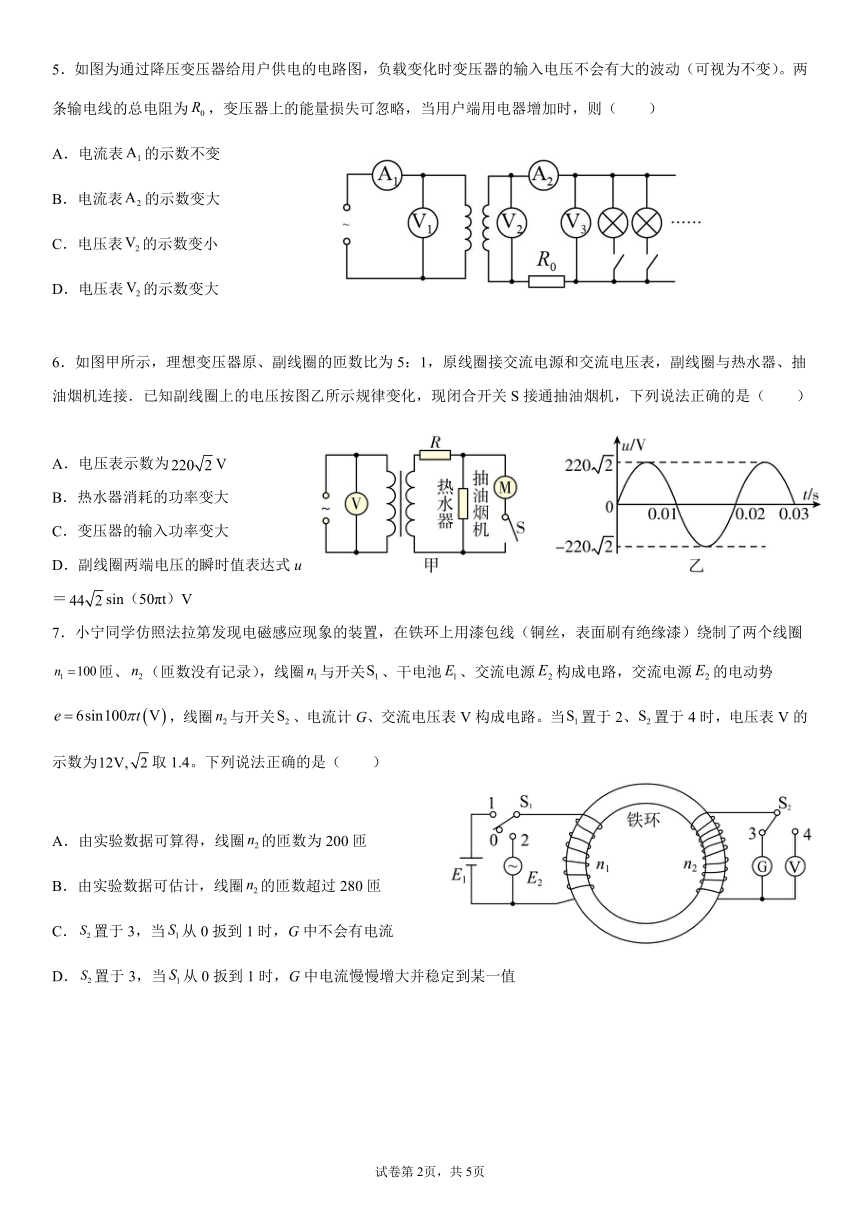

5．如图为通过降压变压器给用户供电的电路图，负载变化时变压器的输入电压不会有大的波动（可视为不变）。两条输电线的总电阻为，变压器上的能量损失可忽略，当用户端用电器增加时，则（ ）
电流表的示数不变
电流表的示数变大
电压表的示数变小
电压表的示数变大
6．如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈与热水器、抽油烟机连接．已知副线圈上的电压按图乙所示规律变化，现闭合开关S接通抽油烟机，下列说法正确的是（ ）
A．电压表示数为V
B．热水器消耗的功率变大
C．变压器的输入功率变大
D．副线圈两端电压的瞬时值表达式u＝sin（50πt）V
7．小宁同学仿照法拉第发现电磁感应现象的装置，在铁环上用漆包线（铜丝，表面刷有绝缘漆）绕制了两个线圈匝、（匝数没有记录），线圈与开关、干电池、交流电源构成电路，交流电源的电动势，线圈与开关、电流计G、交流电压表V构成电路。当置于2、置于4时，电压表V的示数为取1.4。下列说法正确的是（ ）
A．由实验数据可算得，线圈的匝数为200匝
B．由实验数据可估计，线圈的匝数超过280匝
C．置于3，当从0扳到1时，G中不会有电流
D．置于3，当从0扳到1时，G中电流慢慢增大并稳定到某一值

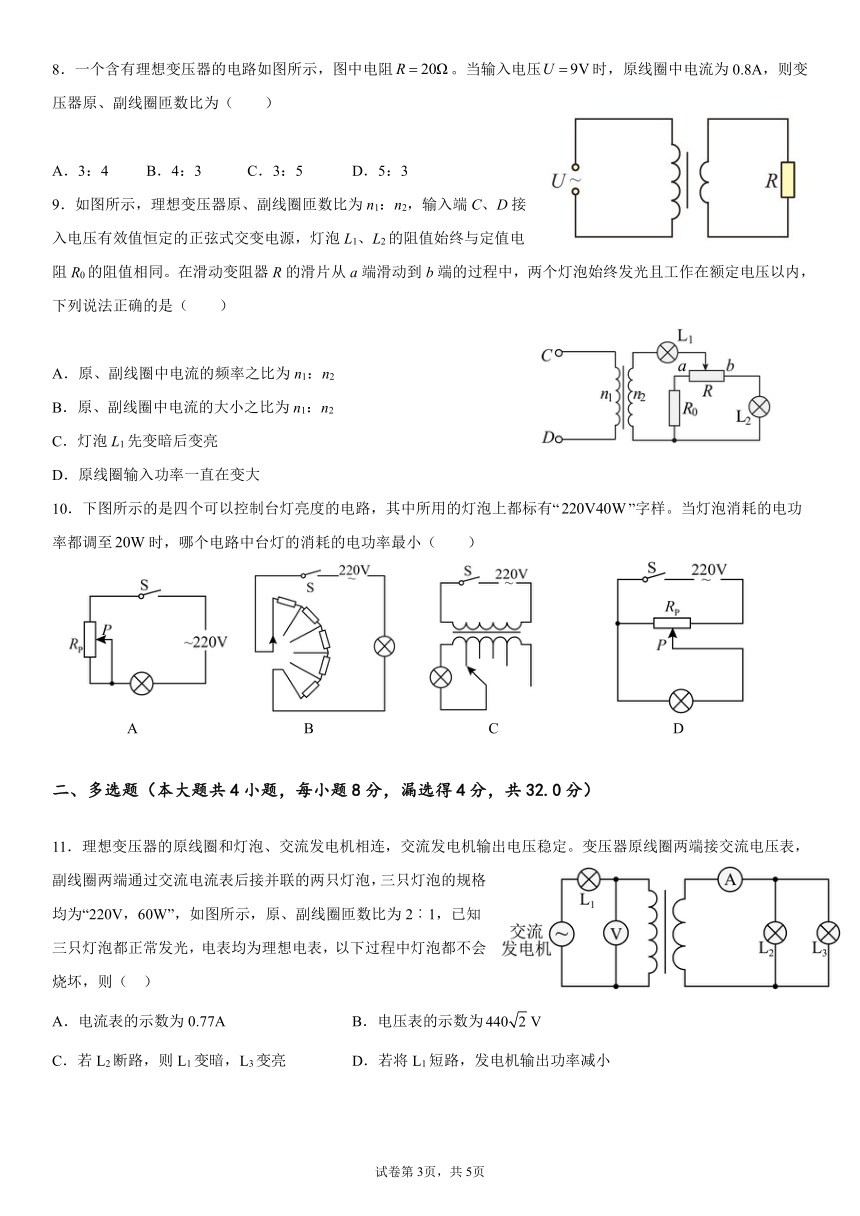

8．一个含有理想变压器的电路如图所示，图中电阻。当输入电压时，原线圈中电流为0.8A，则变压器原、副线圈匝数比为（ ）
A．3：4 B．4：3 C．3：5 D．5：3
9．如图所示，理想变压器原、副线圈匝数比为n1：n2，输入端C、D接入电压有效值恒定的正弦式交变电源，灯泡L1、L2的阻值始终与定值电阻R0的阻值相同。在滑动变阻器R的滑片从a端滑动到b端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是（ ）
A．原、副线圈中电流的频率之比为n1：n2
B．原、副线圈中电流的大小之比为n1：n2
C．灯泡L1先变暗后变亮
D．原线圈输入功率一直在变大
10．下图所示的是四个可以控制台灯亮度的电路，其中所用的灯泡上都标有“”字样。当灯泡消耗的电功率都调至时，哪个电路中台灯的消耗的电功率最小（ ）
A B C D
二、多选题（本大题共4小题，每小题8分，漏选得4分，共32.0分）
11．理想变压器的原线圈和灯泡、交流发电机相连，交流发电机输出电压稳定。变压器原线圈两端接交流电压表，副线圈两端通过交流电流表后接并联的两只灯泡，三只灯泡的规格均为“220V，60W”，如图所示，原、副线圈匝数比为2︰1，已知三只灯泡都正常发光，电表均为理想电表，以下过程中灯泡都不会烧坏，则（ ）
A．电流表的示数为0.77A B．电压表的示数为
C．若L2断路，则L1变暗，L3变亮 D．若将L1短路，发电机输出功率减小
12．理想变压器的原、副线圈两侧一定相同的物理量是（ ）
A．交变电流的频率 B．交变电流的功率
C．磁通量的变化率 D．交变电流的最大值
13．如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光。下列说法正确的是（ ）
A．原、副线圈匝数比为9∶1 B．原、副线圈匝数比为1∶9
C．此时a和b的电功率之比为9∶1 D．此时a和b的电功率之比为1∶9
14．如图所示是利用理想变压器控制电灯亮度的电路，其输入电压恒定，为了调整电灯L的亮度，下列说法正确的是（ ）
A．闭合开关，电灯L变亮
B．断开开关，电灯L变暗
C．滑片下移，同时滑片上移，电灯L变暗
D．将滑动变阻器的滑片P向右移动，电灯L变暗
三．计算题（本大题共2小题，共18.0分）
15．(8分）如图所示，一台理想变压器有两个副线圈。已知12V的副线圈输出电流是4.17A，匝数是30匝；127V的副线圈输出电流是。
（1）127V的副线圈匝数是多少？原线圈的匝数是多少？
（2）原线圈的输入功率是多少？原线圈的输入电流是多少？
16．（10分）如图，匝数N=50匝的矩形线圈abcd，面积S=0.1m2， 内阻不计，绕垂直于磁场的轴OO'以角速度ω= 100rad/s匀速转动，匀强磁场的磁感应强度B=0.1T，矩形线圈通过滑环E、F与理想变压器相连，变压器原、副线圈的匝数之比为1∶4，副线圈所接电阻R= 200Ω，当线圈平面与磁场方向平行时开始计时，求∶
（1）线圈中感应电动势的瞬时值表达式；
（2）电阻R上消耗的功率。
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．A 2.A 3.C 4.D 5.B 6.C 7.B 8.A 9.C 10.C 11.CD 12.ABC 13.AD 14.AD
15．(1)317，550；(2) 130.05W，0.59A
16．（1）；（2）答案第1页，共2页
答案第1页，共2页
