第15章 电流 电路
考点分布 考查频率 考点内容 命题趋势
1.两种电荷 ★★★ 1.串、并联电路的特点，能连接简单的串联电路和并联电路，能说出生活、生产中采用的简单串联或并联电路。 2.会画简单的电路图，会连接实物图。 3.理解电流的概念，会正确连接和使用电流表，知道串、并联电路的电流规律。 本章内容作为电学基础常与电学其他内容综合考：电路中开关控制作用、摩擦起电、电荷间作用规律、电流方向、电路三种状态的判断、串并联电路识别、串并联电流规律等；2022年可能出现包含电流表在内的电路、电路连接或设计题，题型是选择题、实验题，分值约3-4分。
电流和 电路 ★★★
3.串联电路和并联电路 ★★★★
4.串并联电路电流规律 ★★★★★
知识点一：两种两荷
1．电荷：摩擦过的物体能够吸引轻小的物体，就说该物体带上了电(电荷)，这种现象叫摩擦起电，其实质是自由电子发生了转移，可以用验电器来检验物体是否带电。电荷的多少叫电荷量，其单位是库仑(C)。
2．电荷种类及电荷间的相互作用：自然界中的电荷有两种，用丝绸摩擦过的玻璃棒带的电荷规定为正电荷，用毛皮摩擦过的橡胶棒带的电荷规定为负电荷，同种电荷相互排斥，异种电荷相互吸引。
3．验电器：①原理：同种电荷相互排斥；②作用：检验物体是否带有电荷；③使用：观察验电器箔片的张角，张角越大，验电器带的电荷越多。
4．导体和绝缘体：容易导电的物体叫导体，其导电的原因是物质内有大量的自由电荷，金属导电靠的是自由电子，常见的导体有金属、大地、人体、酸碱盐水溶液等。不容易导电的物体叫绝缘体，常见的绝缘体有陶瓷、塑料、橡胶等。
5.注意：(1)摩擦起电并不是创造了电荷，而是电荷的重新分配。判断物体带电的方法：①看是否吸引轻小物体，②利用同种电荷相互排斥，③利用验电器；(2)导体和绝缘体没有绝对的界限，在一定条件下，绝缘体可转化为导体，导体也可转化为绝缘体；(3)半导体二极管具有单向导电性。
1.如图所示，手持用毛皮摩擦过的轻质橡胶棒，靠近用绝缘细线吊起的轻质玻璃棒，发现玻璃棒被吸引．以下说法正确的是( )
A. 用毛皮摩擦过的橡胶棒带正电荷
B. 用毛皮摩擦橡胶棒时正电荷从橡胶棒转移到毛皮上
C. 玻璃棒被吸引可能是由于异种电荷相互吸引
D. 玻璃棒可能不带电，也可能带负电
2.（2021 鞍山）将纸巾摩擦过的轻质吸管放在绝缘支架上，用毛皮摩擦过的橡胶棒去靠近吸管的一端，发现吸管这端远离橡胶棒。下列判断正确的是（ ）
A．摩擦过的吸管一定不带电 B．摩擦过的吸管一定带负电
C．摩擦过的吸管失去电子 D．摩擦过的纸巾得到电子
3. （2021 柳州）下列材料中最容易导电的是（ ）
A．铜线 B．塑料 C．木材 D．玻璃
参考答案：1.C；2.B；3.A。
知识点二：电流和电路
1.电流：电荷的定向移动形成电流，电流是有方向的，把正电荷定向移动的方向规定为电流的方向。金属导体中自由电子定向移动方向与电流方向相反。
2.电路组成及三种状态：电路由导线、开关、电源、用电器组成的电流路径，电路的三种状态：即通路、开路(断路)、短路。电源是提供电能的装置。用电器是消耗电能的装置，它是把电能转化为其他形式的能。开关是控制电路的装置。
3.电路图：用统一规定的符号表示电路连接的图，叫电路图，画图要规范；元件分布均匀，图呈方形，比例适中、清晰美观、与实物对应等。
4.得到持续电流的条件：一是电路中有电源(电路两端有电压)，二是电路是闭合的。
4.（2021 龙岩模拟）新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，禁止外来车辆随意进入小区如图所示。内部车辆可以被自动识别，栏杆抬起；外部车辆不能被识别需要工作人员检测后，按动按钮才能将栏杆抬起。若将车辆识别系统看作一个自动开关，按钮视为手动开关，其工作原理图可以表示为（ ）
5. （2020秋 渠县期末）如图所示的电路图中，下列分析错误的是（ ）
A．只闭合S1、S3时，L1、L2发光，L3不发光
B．若先闭合S2、S4，再闭合S1、S3，L1、L2和L3都在发光
C．若先闭合S1、S3，再闭合S2则L2被短路
D．只闭合S2、S4时，L2、L3串联且发光，L1开路
参考答案：4. A；5.B。
知识点三：串联电路和并联电路
1.串联电路和并联电路比较
串联电路 并联电路
连接特点 用电器逐个顺次连接，只有一条电流的路径，无分支 各用电器并列地连接在电路的两个点之间，有干路与支路之分
工作特点 任意一个用电器不工作，其他用电器均停止工作 某一支路开路时，其他支路上的用电器仍能工作
开关控制特点 电路中任意位置的一只开关，可控制整个电路的工作 干路上的开关控制整个电路的所有用电器，支路上的开关只能控制所在支路上的用电器
连接方法和技巧 逐个顺次，一一连接 “先串后并法”或“先并后串法”
电路图
2.判断电路的连接是否正确的方法：①电路的基本组成部分是否齐全，电源、开关、用电器、导线四部分缺一不可；②仪表连接是否符合其使用规则和要求；③电路是否有短路现象，是否烧坏电表、用电器或电源；④电路是否有开路现象，是否造成仪表或用电器不起作用；⑤电路连接是否符合题意要求。
6. 如图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是( )
7. （2021 清江浦区二模）小明设计了一个电吹风，其电路图如图所示，a、b、c、d为四个固定触点，转动扇形金属触片P的位置可同时接触两个触点，使电吹风可处于关机、吹热风和吹冷风三种工作状态（ ）
A．触片P同时接触b、c，电吹风吹热风
B．触片P同时接触a、b，电吹风吹热风
C．触片P同时接触c、d，电吹风吹冷风
D．触片P同时接触a、b，电吹风吹冷风
参考答案：6.D；7.B。
知识点四：电流的测量及串、并联电路的电流规律
1.电流：电流用字母I表示，其单位有安培(A)、毫安(mA)、微安(μA)。
2.电流表：测量电流大小的仪表是电流表，电路符号是。它有两个量程，分别是0～0.6 A和0～0.3 A，分度值分别是0.02 A和0.1 A。
3.电流表的正确使用方法：A.先调零后串联在待测电路中；B.电流必须“＋”进“－”出；C.所测电流值不能超过电流表的量程；可采用试触法选择合适的量程；D.绝对不允许直接将电流表接在电源两极上。
4.电流表的读数方法：①明确电流表的量程；②确定电流表的分度值；③看表针偏转了多少格；④分度值×格数＝电流值。
5.明确电流表大量程与小量程之间的关系，I大＝5I小。
6.电流表在使用过程中其指针的状态所反应的问题：①不偏转——可能电路开路，可能电表损坏或短路；②反偏——电表“＋”“－”接线柱接反了；③满偏——可能电路发生短路或所选量程太小；④偏转太小——所选量程太大。
7.串联电路中，电流处处相等，用代数式表示为：I总＝I1＝I2＝…＝In。
8.并联电路中，干路中的电流等于各支路电流之和，用代数式表示为：I总＝I1＋I2＋…＋In。
9.如果用电器电流不相等，则用电器一定并联，如果流过用电器电流都相等，则用电器可能串联，也可能是相同的用电器并联。
8. （2021 梧州）家庭电路中正在使用的节能灯的电流约为（ ）
A．0.1mA B．0.1A C．1A D．10A
9. （2020秋 新都区期末）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．2.2A 0.44A B．0.42A 1.8A
C．1.76A 0.44 A D．0.44A 2.2 A
参考答案：8. B；9. C。
易错点1 误认为两个轻小物体相互吸引时，就一定带异种电荷。
典例1：（2020 黄石模拟）丝绸摩擦过的玻璃棒带 电，能吸引轻质小球，则该球的带电情况是 （选填“一定带正电”、“一定带负电”或“可能不带电”）
【错解】正；一定带负电。理由：异种电荷相互吸引,玻璃棒正电则轻质小球一定带负电。
【析错】（1）同种电荷相互排斥，异种电荷相互吸引。（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【正解】与丝绸摩擦过的玻璃棒带的电荷是正电荷，该玻璃棒能吸引轻质小球，因异种电荷相互吸引、带电体有吸引轻小物体的性质，所以小球带的可能是负电荷，也可能不带电。故答案为：正；可能不带电。
▲▲变式练习1
1. （2021 凉山州模拟）将用丝绸摩擦过的玻璃小球A靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与小球B及小球B与小球C靠近时的情形如图所示，则小球C （选填“一定”或“可能”）带 （选填“正”或“负”）电。
2. （2021 泰安模拟）打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面上黏有细小绒毛。这是因为擦过的镜面因失去电子而带了 电。当拿干绸布靠近一个悬挂的气球时，气球被推开，则气球带 电。
参考答案：1. 可能；负；2. 正；负。
易错点2 误认为开关控制所有的用电器，用电器就一定是串联的。
典例2：（2020秋 东昌府区月考）小明想通过一个开关同时控制两灯泡的发光和熄灭，那么（ ）
A．两个灯泡可以是串联或并联 B．两个灯泡只能是串联
C．两个灯泡只能是并联 D．串联、并联都不行
【错解】选B，理由：因为在串联电路中，开关控制整个电路.
【析错】串联电路中的开关，控制整个电路；并联电路干路中的开关控制整个电路，而支路开关只控制支路中的用电器。
【正解】选A，理由：如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭；如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭；故两个灯泡连接的方式可以串联也可以并联。故选A。
易错点3 误认为串联电路中，流过较亮灯的电流就大。
典例3：（2020秋 青羊区校级月考）如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，下列说法正确的是（ ）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断
【错解】选A，理由：通过灯L1电流较大，所以灯L1才会较亮。
【析错】分析两灯的连接方式，根据电路特点分析解答即可。
【正解】选C，理由：由图可知，两灯串联在电路，由串联电路中电流处处相等可知，通过两灯的电流相等。灯泡的亮度是由其实际功率决定的，由P=I2R可知，两灯亮度不同是因为两灯电阻不同造成的。故选C。
▲▲变式练习2
3．如图所示是一根粗细不同的导线，较细部分的横截面积为S1，较粗部分的横截面积为S2，则电流通过导线时（ ）
A．通过较细导线的电流I1大 B．通过较粗导线的电流I2 大
C．通过的电流I1、I2一样大 D．无法判断
4. （2021 桂林模拟）如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＞IB＞IC B．IA＜IB＜IC C．IA=IB=IC D．IA=IC＞IB。
参考答案：3. C；4. C。
易错点4 误认为流过两灯的电流相等、两灯一定是串联。
典例4：（2020 房山区一模）如图所示，电源电压保持不变，将两个完全相同的灯泡分别组成串联电路和并联电路，电压表V1的示数为U1，电压表V2的示数为U2，电流表A1的示数为I1，电流表A2的示数为I2，下列关系式中正确的是（ ）
A．U1＜U2 B．U1＞U2 C．I1=I2 D．I1＜I2
【错解】选A或B或D，理由：串联电路中电流处处相等。
【析错】（1）两个完全相同的灯泡电阻相等，结合串联电路的电流规律和欧姆定律判断通过两灯泡的电流大小；（2）两个完全相同的灯泡电阻相等，结合并联电路的电压规律和欧姆定律判断两灯泡两端的电压大小。
【正解】选C。理由：AB、两个完全相同的灯泡电阻相等，即R1=R2，两灯泡串联时，根据串联电路的电流规律可知，通过两灯泡的电流相等，即I1=I2，由公式U=IR可知，两灯泡两端的电压相等，即U1=U2；故AB错误；CD、两个完全相同的灯泡电阻相等，两灯泡并联时，根据并联电路的电压规律可知，两灯泡两端的电压相等，即U1=U2，由I=可知，通过两灯泡的电流相等，即I1=I2；故C正确，D错误。故选：C。
▲▲变式练习3
5．（2021秋 海淀区校级月考）在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L4两端的电压不一定相等
D．乙图中，通过开关S2的电流一定比通过灯L3的电流大
6. （2021秋 鼓楼区校级期中）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（ ）
A．2V 1A B．2V 0.5A C．3V 1A D．3V 0.5A
参考答案：5.D；6. C。
一．选择题（共24小题）
1．（2021 牡丹江）以下学习用品中，在通常情况下属于导体的是（ ）
A．塑料刻度尺 B．物理课本 C．绘画橡皮 D．金属小刀片
2．（2021 遵义）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来，如图所示。关于该实验下列说法正确的是（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
3．（2021 镇江）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示，由此可判断（ ）
A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
4．（2021 阜新）如图，气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是（ ）
A．气球与头发摩擦创造了电荷
B．气球因摩擦带电而成为导体
C．气球若带负电荷，则头发带正电荷
D．气球与头发因带同种电荷而互相吸引
5．（2021 长春）小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（ ）
A．B． C．D．
6．（2021 绥化）四个轻小物体，甲乙带正电，丙带负电，丁不带电，图中它们之间的作用情况正确的是（ ）
7．（2021 青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路
8．（2021 怀化）如图所示，小华将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。下列对该现象解释正确的是（ ）
A．用摩擦的方法创造了电荷使两气球带了电
B．用摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
9．（2021 山西）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电说明小勺是导体
10．（2021 百色）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
11．（2021 通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B． C．D．
12．（2021 宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
13．（2021 常德）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）
A．B．C．D．
14．（2021 广安）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．C．D．
15．（2021 丽水）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（ ）
A． B．
C． D．
16．（2021 徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯L1不亮 B．灯L2不亮
C．电流表无示数 D．电池被烧坏
17．（2021 常州）毛皮与橡胶棒摩擦后，橡胶棒带负电，这是因为摩擦使得（ ）
A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮
18．（2021 广州）如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
19．（2021 贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A．B．C．D．
20．（2021 潍坊）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
21．（2021 自贡）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（ ）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
22．（2021 湘潭）如图是小李家电火锅的简化电路图，由图可知（ ）
A．R1和R2是串联的
B．开关S1控制整个电路
C．只闭合开关S，是高温挡
D．开关S和S1都闭合，是高温挡
23．（2021 衡阳）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（ ）
A． B．
C． D．
24．（2021 重庆）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是（ ）
二．填空题（共8小题）
25．（2021 牡丹江）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带 电，B与C一定能相互 。（填“排斥”“吸引”）
26．（2021 百色）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 （选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 （选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。
27．（2021 枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
28．（2021 济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流 （选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是 。
29．（2021 威海）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 体；若云层带正电，则电流的方向是 （选填“从云层到大地”或“从大地到云层”）。
30．（2021 朝阳）如图所示，取两个相同的不带电的验电器A和B。用丝绸摩擦过的玻璃棒去接触验电器B的金属球后，验电器B带 电；图中是用带有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间，金属棒中的电流方向是 （选填“从A到B”或“从B到A”）。
31．（2021 辽阳）如图所示的运油车正在卸油，快速流出的油和油罐由于 现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 （填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 （填“向上”或“向下”）。
32．（2021 自贡）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接 两接线柱和连接 两接线柱。
三．综合题（共8小题）
33．（2021 凉山州）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）
34．（2021 安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
35．（2021 陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
36．（2021 鄂州）请根据实物图，画出对应的电路图。
37．（2021 兰州）请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
38．（2021 贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
39．（2021 桂林）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为 A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有 条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发现仍是L1比L2更亮，说明猜想二 。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟 有关。
40．（2021 贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
参考答案与试题解析
一．选择题（共24小题）
1．【解答】A、塑料是良好的绝缘体，常用作导线的外包装；故A错误；
B、物理课本的材料是纸，一般情况下，干燥的纸不导电，是绝缘体；故B错误；
C、橡皮材料类似于橡胶，是良好的绝缘体；故C错误；
D、金属小刀片的材料是金属﹣﹣铁（或钢），金属是良好的导体，常用作导线；故D正确；
故选：D。
2．【解答】A、毛巾与塑料管摩擦的过程中电子发生了转移，并非创造了电荷，故A错误；
B、毛巾摩擦后的“章鱼”细丝间会因带上同种电荷而相互排斥，故B错误；
C、摩擦后的“章鱼”与毛巾一个物体得到电子，另一个物体失去电子，得到电子的物体带负电，失去电子的物体带正电，故C错误；
D、“章鱼”飞起的原理是同种电荷相互排斥，与验电器工作原理相同，故D正确。
故选：D。
3．【解答】用毛皮摩擦过的橡胶棒带负电；由图知，当甲靠近乙小球时，相互吸引，说明乙可能带正电，也可能不带电；
乙靠近丙时，发现排斥，说明乙和丙一定带电，且带的是同种电荷，所以乙是带正电的，丙也带正电，故B正确。
故选：B。
4．【解答】气球与头发摩擦后，摩擦过程中气球得到电子带负电，头发失去电子的带正电；相互靠近时出现了如图所示的吸引现象，是因为异种电荷互相吸引。摩擦起电现象实质是电荷的转移，并没有创造电荷，也没有把气球变成导体。
故选：C。
5．【解答】根据题意可知，只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动，这说明警示灯和电动机可以独立工作，互不影响，所以该电路为并联电路，故A正确。
故选：A。
6．【解答】A、甲乙带正电，同种电荷相互排斥，故A错误；
B、甲带正电，丙带负电，异种电荷相互吸引，故B错误；
C、乙带正电，丁不带电，带电体能够吸引不带电的轻小物体，故C错误；
D、乙带正电，丙带负电，异种电荷相互吸引，故D正确。
故选：D。
7．【解答】由电路图知，闭合开关，两灯串联；
A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B 如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D 如果灯L2短路，L1会发光，故D错误。
故选：C。
8．【解答】AB、由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电。所以用摩擦的方法使气球电子发生转移而带电，故A错误，B错误。
C、两只相同的气球在自己的头发上摩擦后，两只气球带同种电荷而互相排斥，故C错误；
D、验电器的原理是同种电荷互相排斥，故两只气球相互排斥的原理和验电器工作原理相同，故D正确。
故选：D。
9．【解答】A、塑料小勺在毛料布上摩擦了几下，塑料小勺能吸引胡椒粉是因为它带了电，故A正确；
B、塑料小勺和毛料布在摩擦的过程中，若塑料小勺带负电是因为它得到了电子，故B错误；
C、摩擦起电的实质是电荷的转移，所以塑料小勺带电不是创造了电荷，而是发生了电荷的转移，故C错误；
D、塑料小勺不容易导电，所以塑料小勺是绝缘体，故D错误。
故选：A。
10．【解答】由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误，D正确。
故选：D。
11．【解答】
A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；
C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；
D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
故选：D。
12．【解答】由图可知：L1与L2是串联电路，闭合开关，发现灯泡L1、L2均不发光，这说明电路出现了断路现象；
当导线连接L1两端时两灯仍不发光，这说明故障出现在除L1以外的部分；连接L2两端时L1发光、L2不发光，这说明电路是通路，所以故障是L2断路。
故选：B。
13．【解答】由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有C图。
故选：C。
14．【解答】
根据题意知，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。
A、由图知，只闭合S1时，灯被短路而不发光，同时闭合S1和S2时，电源会被短路，不符合题意；
B、由图知，只闭合S1时，电路断路，灯不亮，再闭合S2时，电动机就工作，不符合题意；
C、由图知，只闭合S1时，灯L发光，再闭合S2时，电动机工作，符合题意；
D、由图知，只闭合S1时，灯L不发光，不符合题意。
故选：C。
15．【解答】家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。D图中风筝线导致火线与地面连接，造成短路。
故ABC错误，D正确。
故选：D。
16．【解答】观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；
当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。
故选：A。
17．【解答】毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，部分电子从毛皮转移到橡胶棒，橡胶棒得到电子带负电，毛皮因失去电子带正电，故A正确，BCD错误。
故选：A。
18．【解答】喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；
综上分析，D正确，ABC错误。
故选：D。
19．【解答】A、该图中的两个灯泡顺次连接，因此该电路属于串联电路，故A符合题意；
B、两开关都闭合后，两电阻并联，电压表测并联电路电压，电流表测干路电流，故B不合题意；
C、两开关都闭合后，两电阻并联，电流表测干路电流，故C不合题意；
D、开关闭合后，两电阻并联，三个电流表分别测支路和干路电流，故D不合题意。
故选：A。
20．【解答】AB、用毛皮摩擦橡胶棒，由于橡胶棒的原子核束缚核外电子的本领强，会从毛皮夺得电子，即一部分电子从毛皮转移到橡胶棒，所以橡胶棒因有多余的电子带负电，故A错误，B正确；
CD、验电器的金属箔片由于带同种电荷相互排斥而张开，金属球上的电荷与两箔片上的电荷电性相同，故CD错误。
故选：B。
21．【解答】
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故B正确；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故A错误，C正确；
则通过L1的电流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故D正确。
故选：A。
22．【解答】A、开关S和S1都闭合，电流有两条路径，各用电器间互不影响，R1和R2是并联的，故A错误；
B、由电路图可知，开关S控制整个电路，故B错误；
CD、只闭合开关S时，只有电阻R1接入电路，电阻R2没有接入电路，开关S和S1都闭合，R1和R2是并联的，并联电路总电阻小于任何一个分电阻，电源电压U一定，根据P＝可知，电阻越小，电功率越大，电火锅处于高温挡，故C错误，D正确。
故选：D。
23．【解答】由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项B符合题意，ACD不符合题意。
故选：B。
24．【解答】A.由图可知，当S、S1、S2同时闭合时，R1和R2同时加热，故A不符合题意；
B.由图可知，当S、S1同时闭合时，R1和R2同时加热，故B不符合题意；
C.由图可知，当S闭合，S1接上面的接线柱时，只有R1加热，当S闭合，S1接下面的接线柱时，只有R2加热，故C符合题意；
D.由图可知，当S闭合时，R1和R2同时加热，故D不符合题意。
故选：C。
二．填空题（共8小题）
25．【解答】∵A与带正电的C相互吸引，说明A、C带异种电荷，
∴A带负电；
而A与B相互排斥，说明A和B带同种电荷，
∴B带负电；
而C带正电，
所以B与C带异种电荷相互吸引。
故答案为：负；吸引。
26．【解答】（1）与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒失去负电子；
（2）丝绸摩擦过的玻璃棒接触金属球时，是箔片上的电子转移到玻璃棒上，所以②正确。
故答案为：失去；②。
27．【解答】连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：正负接线柱接反了；换接0～0.6A的量程。
28．【解答】由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
故答案为：等于；串联电路中电流处处相等。
29．【解答】当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是导体。
若云层带正电，放电时，自由电子由大地到云层，所以则电流的方向是从云层到大地。
故答案为：导；从云层到大地。
30．【解答】丝绸摩擦过的玻璃棒带正电，用丝绸摩擦过的玻璃棒与验电器B的金属球接触后，B验电器由于失去电子而带正电荷；
用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，因为电子带负电，电流方向与电子定向移动方向相反，所以瞬间电流方向是从B到A。
故答案为：正；从B到A。
31．【解答】运油车卸油时，快速流出的油和油罐由于不断摩擦，会使油和油罐带上等量异种电荷；
由于运油车的轮胎是橡胶绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会发生放电现象，产生电火花，使油燃烧甚至爆炸。为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”可以使电荷从运油车转移到静电消除器，所以“绳子”芯应是导体；
电子带负电，定向移动方向与电流方向相反。已知多余的电子经静电消除器上的接地线流向大地，所以此时的电流方向是向上的，也就是从大地流向静电消除器。
故答案为：摩擦起电；导体；向上。
32．【解答】
若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L1、L2并联，如下图所示：
故答案为：AC；BD。
三．综合题（共8小题）
33．【解答】根据题意可知，指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，当三道门都关上即三个开关都闭合时，红灯会熄灭，绿灯会发光，此时红灯短路、绿灯通路，三个开关相互影响，三个开关应该是串联再与红灯并联，电路图如图所示：
；
根据电路图连接实物图，如图所示：
。
34．【解答】由题意知，两灯串联，应将两灯依次连接，电压表只测量L1两端的电压，将电压表正接线柱与L1右侧接线柱相连，即与L1并联，如图所示：
35．【解答】根据题意可得，声控开关和光控开关共同控制灯泡，且相互影响，所以声控开关和光控开关、灯泡串联在电源的两端，如图所示：
36．【解答】电流从正极出发，通过开关S和电流表A2后开始分支，一支经灯泡L1，另一支经灯泡L2、电流表A1，然后两支汇合回到电源负极。如图所示：
37．【解答】定值电阻R与滑动变阻器串联，则滑动变阻器与定值电阻前后接入电路中；闭合开关S，将滑动变阻器的滑片向左移动，电流表示数变小，根据欧姆定律可知，电路中的总电阻变大，即滑动变阻器电阻变大，所以应接下方的右接线柱；根据U＝IR可知，电流变小，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，所以电压表接到定值电阻的两端，如图所示：
38．【解答】经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路，干路上的开关S控制整个电路，电路图的连接如下图所示：
39．【解答】（1）电流表示数均如图乙所示，电流表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。
同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
答：（1）0.2；1；（2）断开；错误；（3）电压。
40．【解答】（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
；
（3）为保护电路安全，连接电路时，开关应断开；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）如图；（3）断开；（4）灯L1断路；（5）0.2；1；I＝I1+I2；（6）只做一次实验，结论具有偶然性。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)

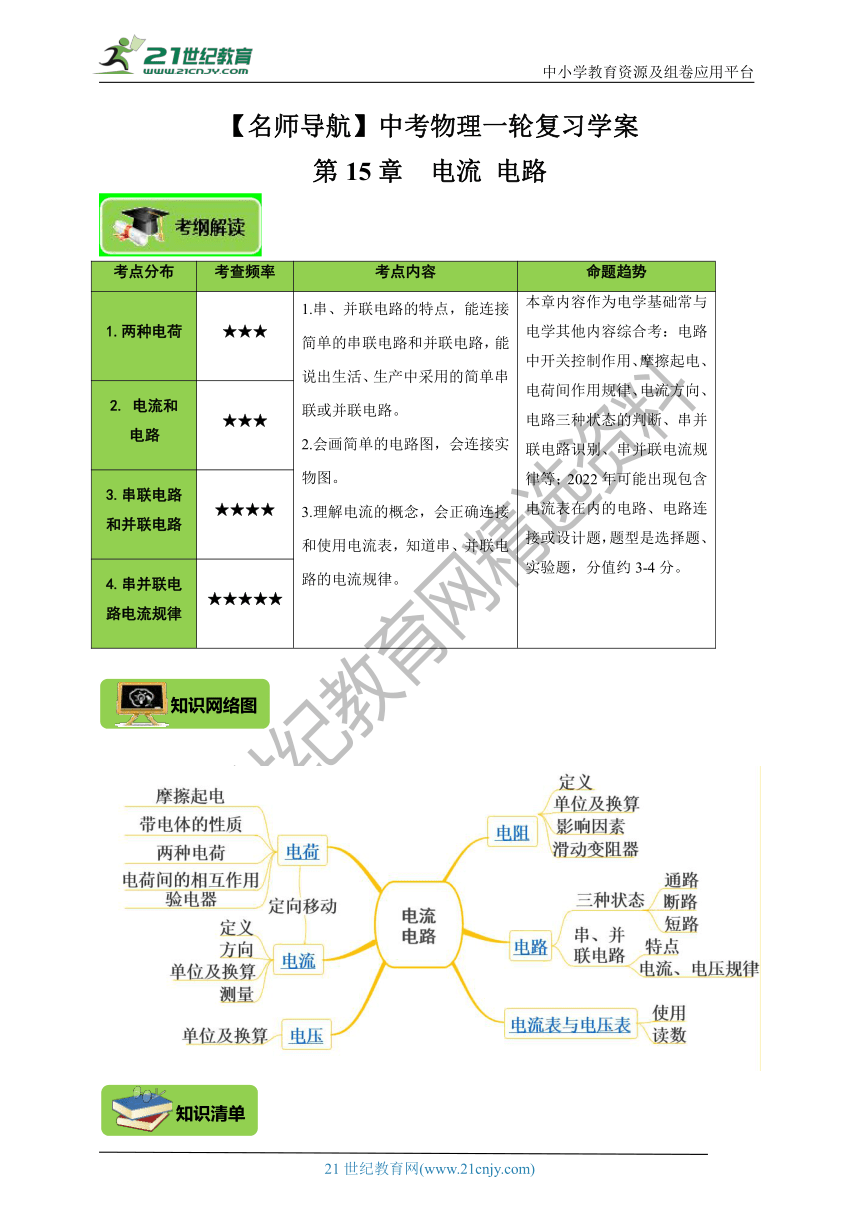

【名师导航】中考物理一轮复习学案
第15章 电流 电路
考点分布 考查频率 考点内容 命题趋势
1.两种电荷 ★★★ 1.串、并联电路的特点，能连接简单的串联电路和并联电路，能说出生活、生产中采用的简单串联或并联电路。 2.会画简单的电路图，会连接实物图。 3.理解电流的概念，会正确连接和使用电流表，知道串、并联电路的电流规律。 本章内容作为电学基础常与电学其他内容综合考：电路中开关控制作用、摩擦起电、电荷间作用规律、电流方向、电路三种状态的判断、串并联电路识别、串并联电流规律等；2022年可能出现包含电流表在内的电路、电路连接或设计题，题型是选择题、实验题，分值约3-4分。
电流和 电路 ★★★
3.串联电路和并联电路 ★★★★
4.串并联电路电流规律 ★★★★★
知识点一：两种两荷
1．电荷：摩擦过的物体能够吸引轻小的物体，就说该物体带上了电(电荷)，这种现象叫摩擦起电，其实质是自由电子发生了转移，可以用验电器来检验物体是否带电。电荷的多少叫电荷量，其单位是库仑(C)。
2．电荷种类及电荷间的相互作用：自然界中的电荷有两种，用丝绸摩擦过的玻璃棒带的电荷规定为正电荷，用毛皮摩擦过的橡胶棒带的电荷规定为负电荷，同种电荷相互排斥，异种电荷相互吸引。
3．验电器：①原理：同种电荷相互排斥；②作用：检验物体是否带有电荷；③使用：观察验电器箔片的张角，张角越大，验电器带的电荷越多。
4．导体和绝缘体：容易导电的物体叫导体，其导电的原因是物质内有大量的自由电荷，金属导电靠的是自由电子，常见的导体有金属、大地、人体、酸碱盐水溶液等。不容易导电的物体叫绝缘体，常见的绝缘体有陶瓷、塑料、橡胶等。
5.注意：(1)摩擦起电并不是创造了电荷，而是电荷的重新分配。判断物体带电的方法：①看是否吸引轻小物体，②利用同种电荷相互排斥，③利用验电器；(2)导体和绝缘体没有绝对的界限，在一定条件下，绝缘体可转化为导体，导体也可转化为绝缘体；(3)半导体二极管具有单向导电性。
1.如图所示，手持用毛皮摩擦过的轻质橡胶棒，靠近用绝缘细线吊起的轻质玻璃棒，发现玻璃棒被吸引．以下说法正确的是( )
A. 用毛皮摩擦过的橡胶棒带正电荷
B. 用毛皮摩擦橡胶棒时正电荷从橡胶棒转移到毛皮上
C. 玻璃棒被吸引可能是由于异种电荷相互吸引
D. 玻璃棒可能不带电，也可能带负电
2.（2021 鞍山）将纸巾摩擦过的轻质吸管放在绝缘支架上，用毛皮摩擦过的橡胶棒去靠近吸管的一端，发现吸管这端远离橡胶棒。下列判断正确的是（ ）
A．摩擦过的吸管一定不带电 B．摩擦过的吸管一定带负电
C．摩擦过的吸管失去电子 D．摩擦过的纸巾得到电子
3. （2021 柳州）下列材料中最容易导电的是（ ）
A．铜线 B．塑料 C．木材 D．玻璃
参考答案：1.C；2.B；3.A。
知识点二：电流和电路
1.电流：电荷的定向移动形成电流，电流是有方向的，把正电荷定向移动的方向规定为电流的方向。金属导体中自由电子定向移动方向与电流方向相反。
2.电路组成及三种状态：电路由导线、开关、电源、用电器组成的电流路径，电路的三种状态：即通路、开路(断路)、短路。电源是提供电能的装置。用电器是消耗电能的装置，它是把电能转化为其他形式的能。开关是控制电路的装置。
3.电路图：用统一规定的符号表示电路连接的图，叫电路图，画图要规范；元件分布均匀，图呈方形，比例适中、清晰美观、与实物对应等。
4.得到持续电流的条件：一是电路中有电源(电路两端有电压)，二是电路是闭合的。
4.（2021 龙岩模拟）新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，禁止外来车辆随意进入小区如图所示。内部车辆可以被自动识别，栏杆抬起；外部车辆不能被识别需要工作人员检测后，按动按钮才能将栏杆抬起。若将车辆识别系统看作一个自动开关，按钮视为手动开关，其工作原理图可以表示为（ ）
5. （2020秋 渠县期末）如图所示的电路图中，下列分析错误的是（ ）
A．只闭合S1、S3时，L1、L2发光，L3不发光
B．若先闭合S2、S4，再闭合S1、S3，L1、L2和L3都在发光
C．若先闭合S1、S3，再闭合S2则L2被短路
D．只闭合S2、S4时，L2、L3串联且发光，L1开路
参考答案：4. A；5.B。
知识点三：串联电路和并联电路
1.串联电路和并联电路比较
串联电路 并联电路
连接特点 用电器逐个顺次连接，只有一条电流的路径，无分支 各用电器并列地连接在电路的两个点之间，有干路与支路之分
工作特点 任意一个用电器不工作，其他用电器均停止工作 某一支路开路时，其他支路上的用电器仍能工作
开关控制特点 电路中任意位置的一只开关，可控制整个电路的工作 干路上的开关控制整个电路的所有用电器，支路上的开关只能控制所在支路上的用电器
连接方法和技巧 逐个顺次，一一连接 “先串后并法”或“先并后串法”
电路图
2.判断电路的连接是否正确的方法：①电路的基本组成部分是否齐全，电源、开关、用电器、导线四部分缺一不可；②仪表连接是否符合其使用规则和要求；③电路是否有短路现象，是否烧坏电表、用电器或电源；④电路是否有开路现象，是否造成仪表或用电器不起作用；⑤电路连接是否符合题意要求。
6. 如图所示的电路图中，开关都闭合后，两盏灯均发光且并联的是( )
7. （2021 清江浦区二模）小明设计了一个电吹风，其电路图如图所示，a、b、c、d为四个固定触点，转动扇形金属触片P的位置可同时接触两个触点，使电吹风可处于关机、吹热风和吹冷风三种工作状态（ ）
A．触片P同时接触b、c，电吹风吹热风
B．触片P同时接触a、b，电吹风吹热风
C．触片P同时接触c、d，电吹风吹冷风
D．触片P同时接触a、b，电吹风吹冷风
参考答案：6.D；7.B。
知识点四：电流的测量及串、并联电路的电流规律
1.电流：电流用字母I表示，其单位有安培(A)、毫安(mA)、微安(μA)。
2.电流表：测量电流大小的仪表是电流表，电路符号是。它有两个量程，分别是0～0.6 A和0～0.3 A，分度值分别是0.02 A和0.1 A。
3.电流表的正确使用方法：A.先调零后串联在待测电路中；B.电流必须“＋”进“－”出；C.所测电流值不能超过电流表的量程；可采用试触法选择合适的量程；D.绝对不允许直接将电流表接在电源两极上。
4.电流表的读数方法：①明确电流表的量程；②确定电流表的分度值；③看表针偏转了多少格；④分度值×格数＝电流值。
5.明确电流表大量程与小量程之间的关系，I大＝5I小。
6.电流表在使用过程中其指针的状态所反应的问题：①不偏转——可能电路开路，可能电表损坏或短路；②反偏——电表“＋”“－”接线柱接反了；③满偏——可能电路发生短路或所选量程太小；④偏转太小——所选量程太大。
7.串联电路中，电流处处相等，用代数式表示为：I总＝I1＝I2＝…＝In。
8.并联电路中，干路中的电流等于各支路电流之和，用代数式表示为：I总＝I1＋I2＋…＋In。
9.如果用电器电流不相等，则用电器一定并联，如果流过用电器电流都相等，则用电器可能串联，也可能是相同的用电器并联。
8. （2021 梧州）家庭电路中正在使用的节能灯的电流约为（ ）
A．0.1mA B．0.1A C．1A D．10A
9. （2020秋 新都区期末）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．2.2A 0.44A B．0.42A 1.8A
C．1.76A 0.44 A D．0.44A 2.2 A
参考答案：8. B；9. C。
易错点1 误认为两个轻小物体相互吸引时，就一定带异种电荷。
典例1：（2020 黄石模拟）丝绸摩擦过的玻璃棒带 电，能吸引轻质小球，则该球的带电情况是 （选填“一定带正电”、“一定带负电”或“可能不带电”）
【错解】正；一定带负电。理由：异种电荷相互吸引,玻璃棒正电则轻质小球一定带负电。
【析错】（1）同种电荷相互排斥，异种电荷相互吸引。（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【正解】与丝绸摩擦过的玻璃棒带的电荷是正电荷，该玻璃棒能吸引轻质小球，因异种电荷相互吸引、带电体有吸引轻小物体的性质，所以小球带的可能是负电荷，也可能不带电。故答案为：正；可能不带电。
▲▲变式练习1
1. （2021 凉山州模拟）将用丝绸摩擦过的玻璃小球A靠近吊在细线上的轻质小球B，再用小球B去靠近轻质小球C，小球A与小球B及小球B与小球C靠近时的情形如图所示，则小球C （选填“一定”或“可能”）带 （选填“正”或“负”）电。
2. （2021 泰安模拟）打扫房间时，用干绸布擦穿衣镜，发现擦过的镜面上黏有细小绒毛。这是因为擦过的镜面因失去电子而带了 电。当拿干绸布靠近一个悬挂的气球时，气球被推开，则气球带 电。
参考答案：1. 可能；负；2. 正；负。
易错点2 误认为开关控制所有的用电器，用电器就一定是串联的。
典例2：（2020秋 东昌府区月考）小明想通过一个开关同时控制两灯泡的发光和熄灭，那么（ ）
A．两个灯泡可以是串联或并联 B．两个灯泡只能是串联
C．两个灯泡只能是并联 D．串联、并联都不行
【错解】选B，理由：因为在串联电路中，开关控制整个电路.
【析错】串联电路中的开关，控制整个电路；并联电路干路中的开关控制整个电路，而支路开关只控制支路中的用电器。
【正解】选A，理由：如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭；如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭；故两个灯泡连接的方式可以串联也可以并联。故选A。
易错点3 误认为串联电路中，流过较亮灯的电流就大。
典例3：（2020秋 青羊区校级月考）如图，把两个灯泡串联后接到电源上，合上开关S后，发现L1比L2亮，下列说法正确的是（ ）
A．通过L1的电流大 B．通过L2的电流大
C．通过两灯的电流一样大 D．无法判断
【错解】选A，理由：通过灯L1电流较大，所以灯L1才会较亮。
【析错】分析两灯的连接方式，根据电路特点分析解答即可。
【正解】选C，理由：由图可知，两灯串联在电路，由串联电路中电流处处相等可知，通过两灯的电流相等。灯泡的亮度是由其实际功率决定的，由P=I2R可知，两灯亮度不同是因为两灯电阻不同造成的。故选C。
▲▲变式练习2
3．如图所示是一根粗细不同的导线，较细部分的横截面积为S1，较粗部分的横截面积为S2，则电流通过导线时（ ）
A．通过较细导线的电流I1大 B．通过较粗导线的电流I2 大
C．通过的电流I1、I2一样大 D．无法判断
4. （2021 桂林模拟）如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（ ）
A．IA＞IB＞IC B．IA＜IB＜IC C．IA=IB=IC D．IA=IC＞IB。
参考答案：3. C；4. C。
易错点4 误认为流过两灯的电流相等、两灯一定是串联。
典例4：（2020 房山区一模）如图所示，电源电压保持不变，将两个完全相同的灯泡分别组成串联电路和并联电路，电压表V1的示数为U1，电压表V2的示数为U2，电流表A1的示数为I1，电流表A2的示数为I2，下列关系式中正确的是（ ）
A．U1＜U2 B．U1＞U2 C．I1=I2 D．I1＜I2
【错解】选A或B或D，理由：串联电路中电流处处相等。
【析错】（1）两个完全相同的灯泡电阻相等，结合串联电路的电流规律和欧姆定律判断通过两灯泡的电流大小；（2）两个完全相同的灯泡电阻相等，结合并联电路的电压规律和欧姆定律判断两灯泡两端的电压大小。
【正解】选C。理由：AB、两个完全相同的灯泡电阻相等，即R1=R2，两灯泡串联时，根据串联电路的电流规律可知，通过两灯泡的电流相等，即I1=I2，由公式U=IR可知，两灯泡两端的电压相等，即U1=U2；故AB错误；CD、两个完全相同的灯泡电阻相等，两灯泡并联时，根据并联电路的电压规律可知，两灯泡两端的电压相等，即U1=U2，由I=可知，通过两灯泡的电流相等，即I1=I2；故C正确，D错误。故选：C。
▲▲变式练习3
5．（2021秋 海淀区校级月考）在图甲、乙所示的电路中，将开关S1、S2闭合，各灯均发光，则下列说法中正确的是（ ）
A．甲图中，电流在通过灯L1和灯L2的过程中，电流逐渐减小
B．甲图中，若灯L1和灯L2的亮度不同，则通过二者的电流也不相同
C．乙图中，灯L3和灯L4两端的电压不一定相等
D．乙图中，通过开关S2的电流一定比通过灯L3的电流大
6. （2021秋 鼓楼区校级期中）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。若它们串联时电流为0.2A，并联在另一电路时电压为2.5V，则串联时的AB的总电压和并联时AB的总电流分别为（ ）
A．2V 1A B．2V 0.5A C．3V 1A D．3V 0.5A
参考答案：5.D；6. C。
一．选择题（共24小题）
1．（2021 牡丹江）以下学习用品中，在通常情况下属于导体的是（ ）
A．塑料刻度尺 B．物理课本 C．绘画橡皮 D．金属小刀片
2．（2021 遵义）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”便飞起来，如图所示。关于该实验下列说法正确的是（ ）
A．毛巾与塑料管摩擦的过程中创造了电荷
B．毛巾摩擦后的“章鱼”细丝间会相互吸引
C．摩擦后的“章鱼”与毛巾带上了同种电荷
D．“章鱼”飞起的原理与验电器工作原理相同
3．（2021 镇江）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示，由此可判断（ ）
A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
4．（2021 阜新）如图，气球与头发摩擦，头发会随着气球飘起来。下列说法正确的是（ ）
A．气球与头发摩擦创造了电荷
B．气球因摩擦带电而成为导体
C．气球若带负电荷，则头发带正电荷
D．气球与头发因带同种电荷而互相吸引
5．（2021 长春）小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（ ）
A．B． C．D．
6．（2021 绥化）四个轻小物体，甲乙带正电，丙带负电，丁不带电，图中它们之间的作用情况正确的是（ ）
7．（2021 青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路
8．（2021 怀化）如图所示，小华将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。下列对该现象解释正确的是（ ）
A．用摩擦的方法创造了电荷使两气球带了电
B．用摩擦的方法使气球分子发生转移而带电
C．两气球因带了异种电荷而互相排斥
D．这种现象与验电器的工作原理相同
9．（2021 山西）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ）
A．塑料小勺能吸引胡椒粉是因为它带了电
B．若塑料小勺带负电是因为它失去了电子
C．塑料小勺带电是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电说明小勺是导体
10．（2021 百色）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
11．（2021 通辽）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B． C．D．
12．（2021 宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（ ）
A．L1断路 B．L2断路 C．L1短路 D．L2短路
13．（2021 常德）“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）
A．B．C．D．
14．（2021 广安）有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅S1闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S2才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A．B．C．D．
15．（2021 丽水）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（ ）
A． B．
C． D．
16．（2021 徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（ ）
A．灯L1不亮 B．灯L2不亮
C．电流表无示数 D．电池被烧坏
17．（2021 常州）毛皮与橡胶棒摩擦后，橡胶棒带负电，这是因为摩擦使得（ ）
A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮
18．（2021 广州）如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（ ）
A．物件一定带负电 B．物件一定不带电
C．小液滴可能不带电 D．小液滴一定带同种电荷
19．（2021 贺州）如图所示，所有开关都闭合时，下列电路属于串联电路的是（ ）
A．B．C．D．
20．（2021 潍坊）用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
21．（2021 自贡）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（ ）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
22．（2021 湘潭）如图是小李家电火锅的简化电路图，由图可知（ ）
A．R1和R2是串联的
B．开关S1控制整个电路
C．只闭合开关S，是高温挡
D．开关S和S1都闭合，是高温挡
23．（2021 衡阳）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（ ）
A． B．
C． D．
24．（2021 重庆）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是（ ）
二．填空题（共8小题）
25．（2021 牡丹江）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带 电，B与C一定能相互 。（填“排斥”“吸引”）
26．（2021 百色）丝绸摩擦过的玻璃棒带正电是因为玻璃棒 （选填“得到”或“失去”）电子；用丝绸摩擦过的玻璃棒接触验电器，验电器金属箔张开，如图所示。接触瞬间 （选填序号即可：①“有正电荷从玻璃棒转移到验电器”、②“有电子从验电器转移到玻璃棒”或③“没有电荷转移”）。
27．（2021 枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关， 继续进行实验。
28．（2021 济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流 （选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是 。
29．（2021 威海）避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 体；若云层带正电，则电流的方向是 （选填“从云层到大地”或“从大地到云层”）。
30．（2021 朝阳）如图所示，取两个相同的不带电的验电器A和B。用丝绸摩擦过的玻璃棒去接触验电器B的金属球后，验电器B带 电；图中是用带有绝缘手柄的金属棒将验电器A与验电器B连接起来的瞬间，金属棒中的电流方向是 （选填“从A到B”或“从B到A”）。
31．（2021 辽阳）如图所示的运油车正在卸油，快速流出的油和油罐由于 现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是 （填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向 （填“向上”或“向下”）。
32．（2021 自贡）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接 两接线柱和连接 两接线柱。
三．综合题（共8小题）
33．（2021 凉山州）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上，红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内，并根据所设计的电路图在如图中用笔画线将实物连接成符合要求的电路。（要求：连线不能交叉，线头接在接线柱上。）
34．（2021 安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
35．（2021 陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
36．（2021 鄂州）请根据实物图，画出对应的电路图。
37．（2021 兰州）请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
38．（2021 贵港）某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S1或S2，护士值班室的护士就能及时看到对应的灯L1或L2亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
39．（2021 桂林）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：
猜想一：经过L1的电流比L2大。
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为 A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有 条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发现仍是L1比L2更亮，说明猜想二 。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟 有关。
40．（2021 贺州）如图所示，在探究“并联电路的电流特点”的实验中，小明设计了如图甲所示的电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是 （选填“相同”或“不相同”）的。
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）小明在连接电路时，开关应处于 （选填“闭合”或“断开”）状态。
（4）小明先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （选填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系是 （写关系式即可）。
（6）本次实验的不足之处是： 。
参考答案与试题解析
一．选择题（共24小题）
1．【解答】A、塑料是良好的绝缘体，常用作导线的外包装；故A错误；
B、物理课本的材料是纸，一般情况下，干燥的纸不导电，是绝缘体；故B错误；
C、橡皮材料类似于橡胶，是良好的绝缘体；故C错误；
D、金属小刀片的材料是金属﹣﹣铁（或钢），金属是良好的导体，常用作导线；故D正确；
故选：D。
2．【解答】A、毛巾与塑料管摩擦的过程中电子发生了转移，并非创造了电荷，故A错误；
B、毛巾摩擦后的“章鱼”细丝间会因带上同种电荷而相互排斥，故B错误；
C、摩擦后的“章鱼”与毛巾一个物体得到电子，另一个物体失去电子，得到电子的物体带负电，失去电子的物体带正电，故C错误；
D、“章鱼”飞起的原理是同种电荷相互排斥，与验电器工作原理相同，故D正确。
故选：D。
3．【解答】用毛皮摩擦过的橡胶棒带负电；由图知，当甲靠近乙小球时，相互吸引，说明乙可能带正电，也可能不带电；
乙靠近丙时，发现排斥，说明乙和丙一定带电，且带的是同种电荷，所以乙是带正电的，丙也带正电，故B正确。
故选：B。
4．【解答】气球与头发摩擦后，摩擦过程中气球得到电子带负电，头发失去电子的带正电；相互靠近时出现了如图所示的吸引现象，是因为异种电荷互相吸引。摩擦起电现象实质是电荷的转移，并没有创造电荷，也没有把气球变成导体。
故选：C。
5．【解答】根据题意可知，只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动，这说明警示灯和电动机可以独立工作，互不影响，所以该电路为并联电路，故A正确。
故选：A。
6．【解答】A、甲乙带正电，同种电荷相互排斥，故A错误；
B、甲带正电，丙带负电，异种电荷相互吸引，故B错误；
C、乙带正电，丁不带电，带电体能够吸引不带电的轻小物体，故C错误；
D、乙带正电，丙带负电，异种电荷相互吸引，故D正确。
故选：D。
7．【解答】由电路图知，闭合开关，两灯串联；
A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B 如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D 如果灯L2短路，L1会发光，故D错误。
故选：C。
8．【解答】AB、由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电。所以用摩擦的方法使气球电子发生转移而带电，故A错误，B错误。
C、两只相同的气球在自己的头发上摩擦后，两只气球带同种电荷而互相排斥，故C错误；
D、验电器的原理是同种电荷互相排斥，故两只气球相互排斥的原理和验电器工作原理相同，故D正确。
故选：D。
9．【解答】A、塑料小勺在毛料布上摩擦了几下，塑料小勺能吸引胡椒粉是因为它带了电，故A正确；
B、塑料小勺和毛料布在摩擦的过程中，若塑料小勺带负电是因为它得到了电子，故B错误；
C、摩擦起电的实质是电荷的转移，所以塑料小勺带电不是创造了电荷，而是发生了电荷的转移，故C错误；
D、塑料小勺不容易导电，所以塑料小勺是绝缘体，故D错误。
故选：A。
10．【解答】由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故ABC错误，D正确。
故选：D。
11．【解答】
A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故B不符合题意；
C．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故C不符合题意；
D．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
故选：D。
12．【解答】由图可知：L1与L2是串联电路，闭合开关，发现灯泡L1、L2均不发光，这说明电路出现了断路现象；
当导线连接L1两端时两灯仍不发光，这说明故障出现在除L1以外的部分；连接L2两端时L1发光、L2不发光，这说明电路是通路，所以故障是L2断路。
故选：B。
13．【解答】由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机，符合要求的电路只有C图。
故选：C。
14．【解答】
根据题意知，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作。
A、由图知，只闭合S1时，灯被短路而不发光，同时闭合S1和S2时，电源会被短路，不符合题意；
B、由图知，只闭合S1时，电路断路，灯不亮，再闭合S2时，电动机就工作，不符合题意；
C、由图知，只闭合S1时，灯L发光，再闭合S2时，电动机工作，符合题意；
D、由图知，只闭合S1时，灯L不发光，不符合题意。
故选：C。
15．【解答】家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。D图中风筝线导致火线与地面连接，造成短路。
故ABC错误，D正确。
故选：D。
16．【解答】观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；
当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。
故选：A。
17．【解答】毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，部分电子从毛皮转移到橡胶棒，橡胶棒得到电子带负电，毛皮因失去电子带正电，故A正确，BCD错误。
故选：A。
18．【解答】喷枪喷出的涂料小液滴相互排斥而散开，所以带同种电荷；
涂料小液滴被喷涂的物件吸引，物件有两种可能：①与涂料小液滴带异种电荷，因异种电荷相互吸引；②不带电，带电的小液滴吸附在不带电的物件表面；
综上分析，D正确，ABC错误。
故选：D。
19．【解答】A、该图中的两个灯泡顺次连接，因此该电路属于串联电路，故A符合题意；
B、两开关都闭合后，两电阻并联，电压表测并联电路电压，电流表测干路电流，故B不合题意；
C、两开关都闭合后，两电阻并联，电流表测干路电流，故C不合题意；
D、开关闭合后，两电阻并联，三个电流表分别测支路和干路电流，故D不合题意。
故选：A。
20．【解答】AB、用毛皮摩擦橡胶棒，由于橡胶棒的原子核束缚核外电子的本领强，会从毛皮夺得电子，即一部分电子从毛皮转移到橡胶棒，所以橡胶棒因有多余的电子带负电，故A错误，B正确；
CD、验电器的金属箔片由于带同种电荷相互排斥而张开，金属球上的电荷与两箔片上的电荷电性相同，故CD错误。
故选：B。
21．【解答】
（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流，故B正确；
（2）因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，故A错误，C正确；
则通过L1的电流I1＝I﹣I2＝1.5A﹣0.6A＝0.9A，故D正确。
故选：A。
22．【解答】A、开关S和S1都闭合，电流有两条路径，各用电器间互不影响，R1和R2是并联的，故A错误；
B、由电路图可知，开关S控制整个电路，故B错误；
CD、只闭合开关S时，只有电阻R1接入电路，电阻R2没有接入电路，开关S和S1都闭合，R1和R2是并联的，并联电路总电阻小于任何一个分电阻，电源电压U一定，根据P＝可知，电阻越小，电功率越大，电火锅处于高温挡，故C错误，D正确。
故选：D。
23．【解答】由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能，则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项B符合题意，ACD不符合题意。
故选：B。
24．【解答】A.由图可知，当S、S1、S2同时闭合时，R1和R2同时加热，故A不符合题意；
B.由图可知，当S、S1同时闭合时，R1和R2同时加热，故B不符合题意；
C.由图可知，当S闭合，S1接上面的接线柱时，只有R1加热，当S闭合，S1接下面的接线柱时，只有R2加热，故C符合题意；
D.由图可知，当S闭合时，R1和R2同时加热，故D不符合题意。
故选：C。
二．填空题（共8小题）
25．【解答】∵A与带正电的C相互吸引，说明A、C带异种电荷，
∴A带负电；
而A与B相互排斥，说明A和B带同种电荷，
∴B带负电；
而C带正电，
所以B与C带异种电荷相互吸引。
故答案为：负；吸引。
26．【解答】（1）与丝绸摩擦过的玻璃棒带正电，是因为玻璃棒失去负电子；
（2）丝绸摩擦过的玻璃棒接触金属球时，是箔片上的电子转移到玻璃棒上，所以②正确。
故答案为：失去；②。
27．【解答】连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；
断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：正负接线柱接反了；换接0～0.6A的量程。
28．【解答】由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
故答案为：等于；串联电路中电流处处相等。
29．【解答】当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是导体。
若云层带正电，放电时，自由电子由大地到云层，所以则电流的方向是从云层到大地。
故答案为：导；从云层到大地。
30．【解答】丝绸摩擦过的玻璃棒带正电，用丝绸摩擦过的玻璃棒与验电器B的金属球接触后，B验电器由于失去电子而带正电荷；
用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，因为电子带负电，电流方向与电子定向移动方向相反，所以瞬间电流方向是从B到A。
故答案为：正；从B到A。
31．【解答】运油车卸油时，快速流出的油和油罐由于不断摩擦，会使油和油罐带上等量异种电荷；
由于运油车的轮胎是橡胶绝缘体，电荷不会传到地面，而是越积越多，当达到一定的程度时，会发生放电现象，产生电火花，使油燃烧甚至爆炸。为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”可以使电荷从运油车转移到静电消除器，所以“绳子”芯应是导体；
电子带负电，定向移动方向与电流方向相反。已知多余的电子经静电消除器上的接地线流向大地，所以此时的电流方向是向上的，也就是从大地流向静电消除器。
故答案为：摩擦起电；导体；向上。
32．【解答】
若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L1、L2并联，如下图所示：
故答案为：AC；BD。
三．综合题（共8小题）
33．【解答】根据题意可知，指示灯与电源组成通路时指示灯亮，电路是断路或灯被短路时灯熄灭，当三道门都关上即三个开关都闭合时，红灯会熄灭，绿灯会发光，此时红灯短路、绿灯通路，三个开关相互影响，三个开关应该是串联再与红灯并联，电路图如图所示：
；
根据电路图连接实物图，如图所示：
。
34．【解答】由题意知，两灯串联，应将两灯依次连接，电压表只测量L1两端的电压，将电压表正接线柱与L1右侧接线柱相连，即与L1并联，如图所示：
35．【解答】根据题意可得，声控开关和光控开关共同控制灯泡，且相互影响，所以声控开关和光控开关、灯泡串联在电源的两端，如图所示：
36．【解答】电流从正极出发，通过开关S和电流表A2后开始分支，一支经灯泡L1，另一支经灯泡L2、电流表A1，然后两支汇合回到电源负极。如图所示：
37．【解答】定值电阻R与滑动变阻器串联，则滑动变阻器与定值电阻前后接入电路中；闭合开关S，将滑动变阻器的滑片向左移动，电流表示数变小，根据欧姆定律可知，电路中的总电阻变大，即滑动变阻器电阻变大，所以应接下方的右接线柱；根据U＝IR可知，电流变小，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，所以电压表接到定值电阻的两端，如图所示：
38．【解答】经分析可知，灯L1和L2并联，且开关S1和S2分别位于两支路上，电铃位于干路，干路上的开关S控制整个电路，电路图的连接如下图所示：
39．【解答】（1）电流表示数均如图乙所示，电流表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。
同时他发现：该电路中任意一处断开，L1、L2均不能发光，则电路为断路，说明串联电路有一条通路。
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断开状态。最后发现仍是L1比L2更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，L2短路，L2熄灭，此时电路为L1的简单电路，此时L1的电压为电源电压（由串联电路电压的规律，原来L1的电压小于电源电压），发现L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
答：（1）0.2；1；（2）断开；错误；（3）电压。
40．【解答】（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验；
（2）该电路为并联电路，电流表测量灯泡L1的电流，开关控制整个电路，实物图如图所示：
；
（3）为保护电路安全，连接电路时，开关应断开；
（4）将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零，电路可能存在的故障是L1或电流表断路造成的；
（5）因干路电流等于各支路电流之和，所以干路电流大于支路电流，在图丙中，因指针偏转角度相同，测干路电流时应选用大量程，分度值为0.1A，示数为1A；测通过L2支路的电流选用小量程，分度值为0.02A，示数为0.2A；
由数据可得：并联电路中干路电流等于各支路电流之和，并联电路中电流规律的表达式是：I＝I1+I2；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；（2）如图；（3）断开；（4）灯L1断路；（5）0.2；1；I＝I1+I2；（6）只做一次实验，结论具有偶然性。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
