第十七章 第4节 欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级冲刺高分

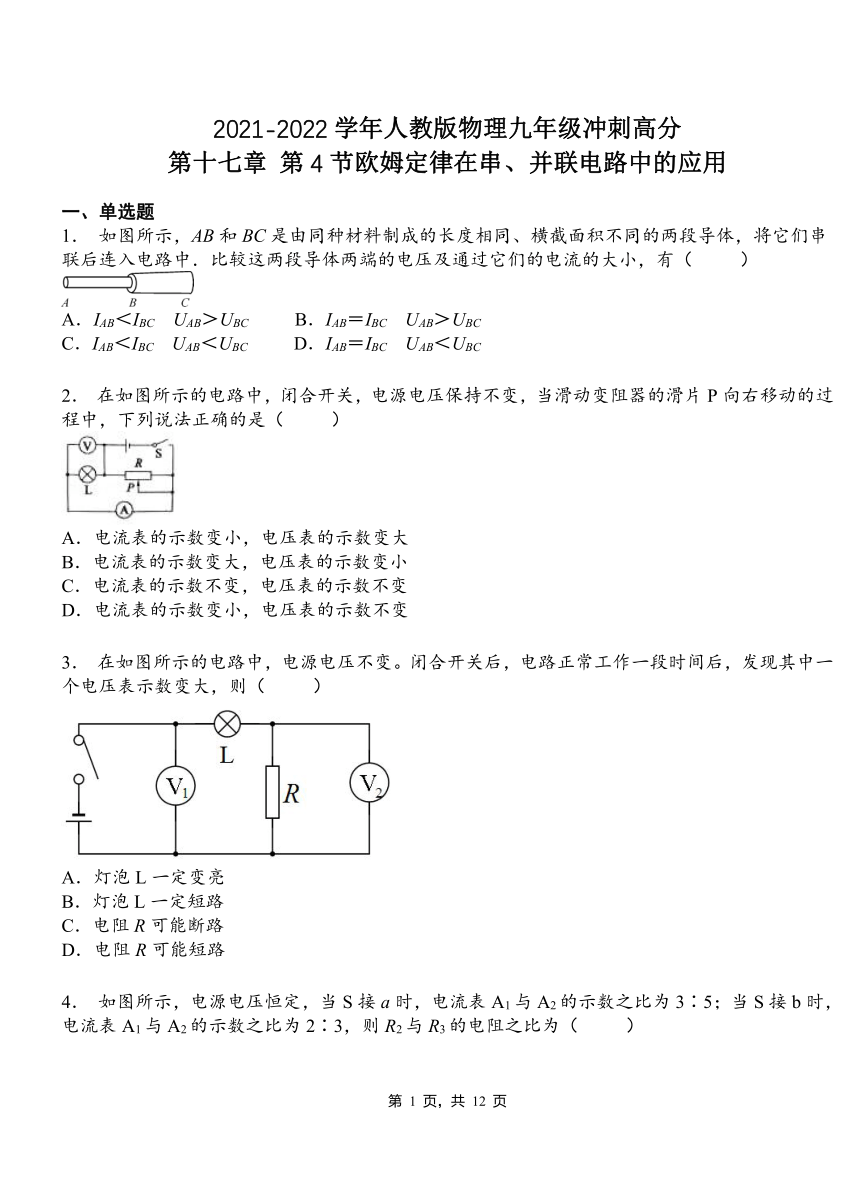

第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（ ）
A．IAB＜IBC　UAB＞UBC 　 B．IAB＝IBC　UAB＞UBC
C．IAB＜IBC　UAB＜UBC 　 D．IAB＝IBC　UAB＜UBC
2． 在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数不变，电压表的示数不变
D．电流表的示数变小，电压表的示数不变
3． 在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
A．灯泡L一定变亮
B．灯泡L一定短路
C．电阻R可能断路
D．电阻R可能短路

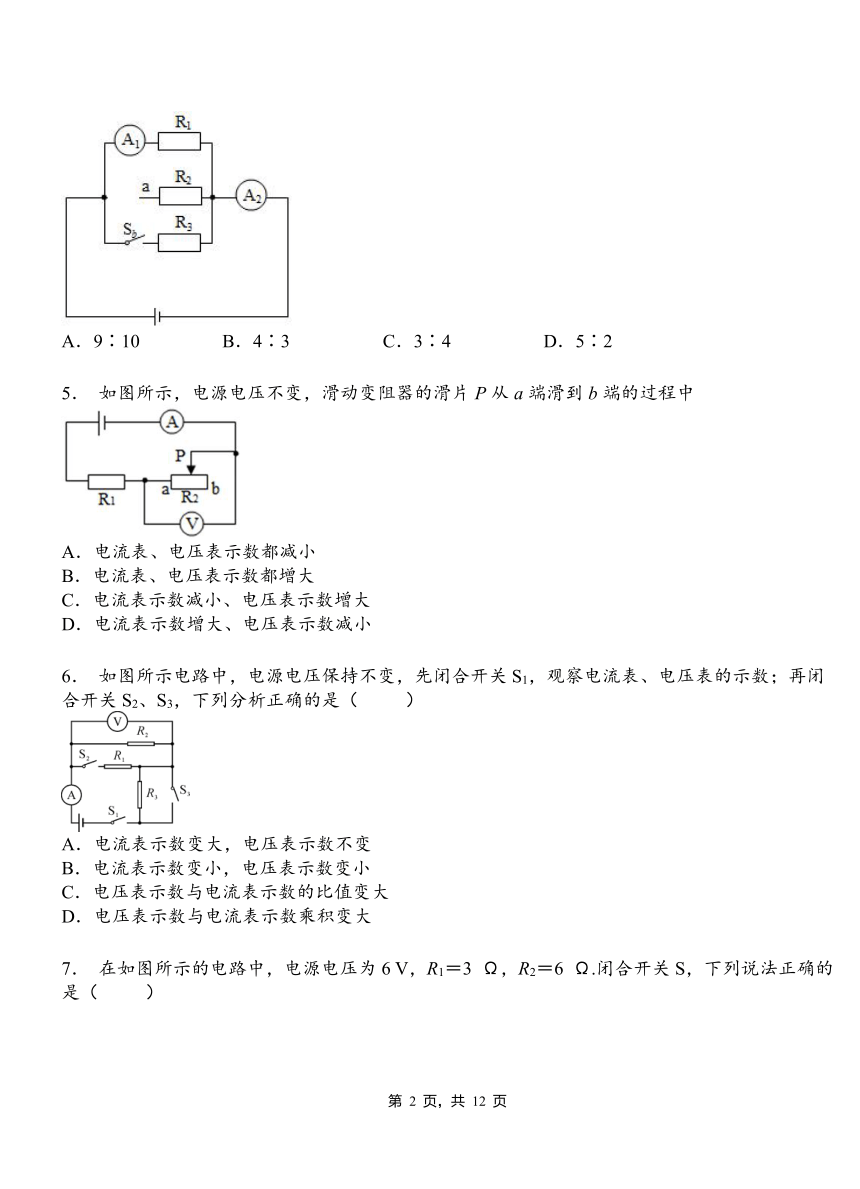

4． 如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2
5． 如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
6． 如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，下列分析正确的是（ ）
A．电流表示数变大，电压表示数不变
B．电流表示数变小，电压表示数变小
C．电压表示数与电流表示数的比值变大
D．电压表示数与电流表示数乘积变大

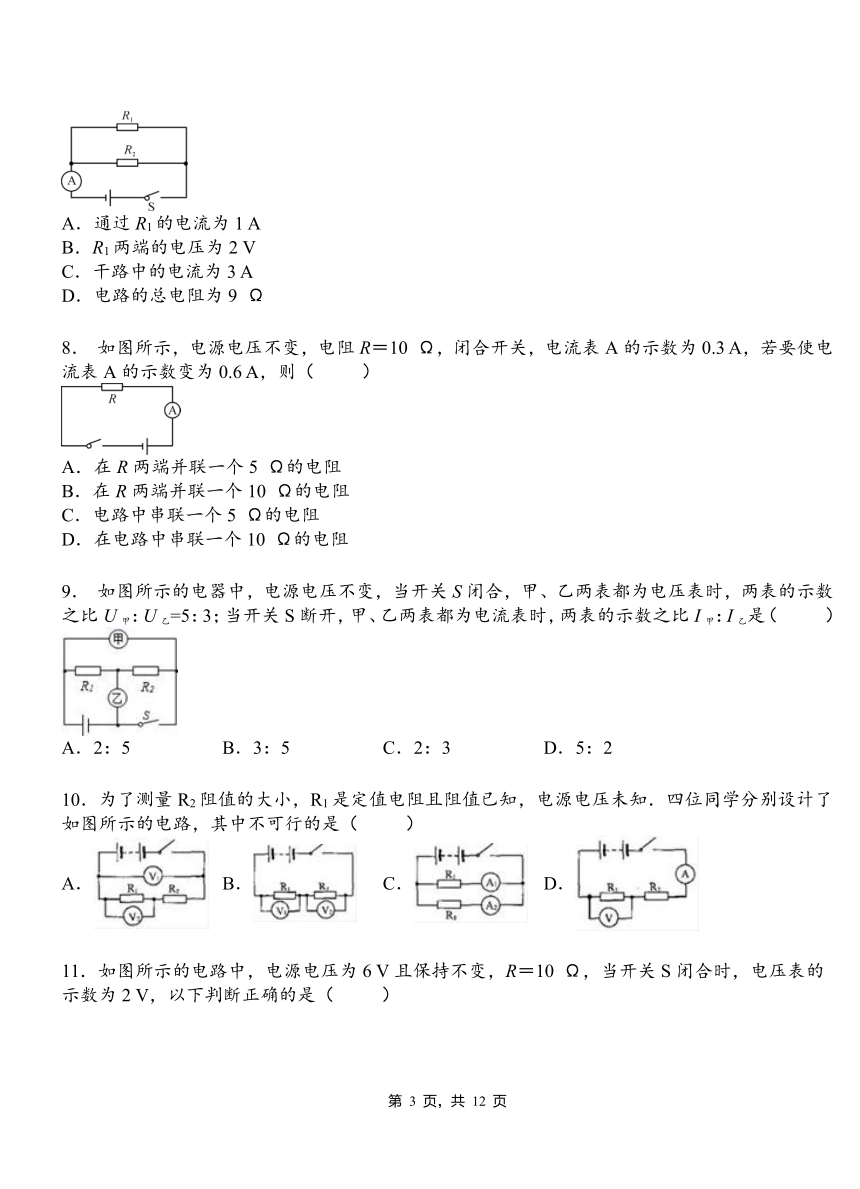

7． 在如图所示的电路中，电源电压为6 V，R1＝3 Ω，R2＝6 Ω.闭合开关S，下列说法正确的是（ ）
A．通过R1的电流为1 A
B．R1两端的电压为2 V
C．干路中的电流为3 A
D．电路的总电阻为9 Ω
8． 如图所示，电源电压不变，电阻R＝10 Ω，闭合开关，电流表A的示数为0.3 A，若要使电流表A的示数变为0.6 A，则（ ）
A．在R两端并联一个5 Ω的电阻
B．在R两端并联一个10 Ω的电阻
C．电路中串联一个5 Ω的电阻
D．在电路中串联一个10 Ω的电阻
9． 如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
10．为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．
11．如图所示的电路中，电源电压为6 V且保持不变，R＝10 Ω，当开关S闭合时，电压表的示数为2 V，以下判断正确的是（ ）
A．电阻R两端的电压是2 V
B．通过电阻R的电流为0.6 A
C．灯泡L的电阻为5 Ω
D．通过灯泡L的电流为0.2 A
12．如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、C两点，则此时电流表的示数应为（ ）
A． B． C．I0 D．
13．如图1所示是电阻甲和乙的I U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C．如图2所示，当开关闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A
14．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大 D．两电阻丝串联后，总阻值变大

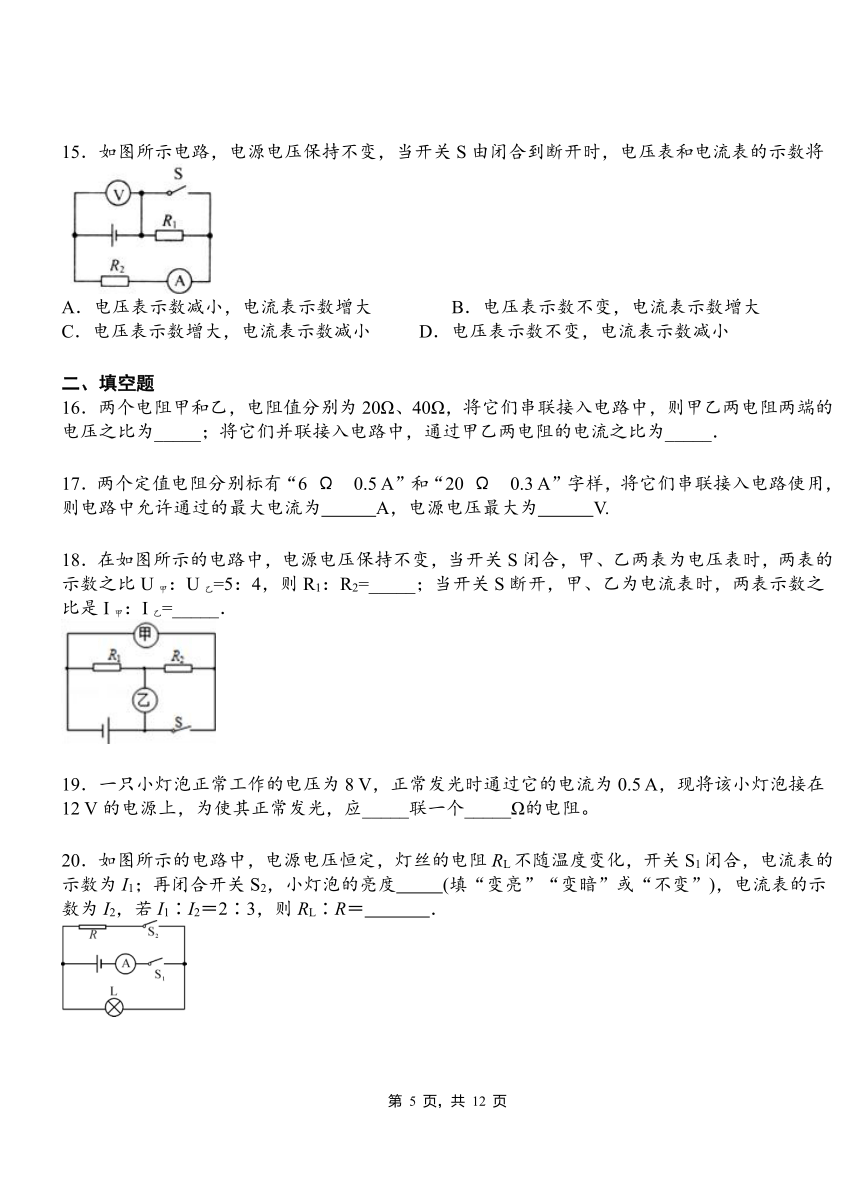

15．如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将
A．电压表示数减小，电流表示数增大 B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小 D．电压表示数不变，电流表示数减小
二、填空题
16．两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为_____；将它们并联接入电路中，通过甲乙两电阻的电流之比为_____．
17．两个定值电阻分别标有“6 Ω　0.5 A”和“20 Ω　0.3 A”字样，将它们串联接入电路使用，则电路中允许通过的最大电流为 A，电源电压最大为 V.
18．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
19．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
20．如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，开关S1闭合，电流表的示数为I1；再闭合开关S2，小灯泡的亮度 (填“变亮”“变暗”或“不变”)，电流表的示数为I2，若I1∶I2＝2∶3，则RL∶R＝ ．
21．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
22．如图所示，小明自制了一种测定风速的装置，探头和金属杆的滑动变阻器的滑片P相连，可上、下移动，当风吹过探头时，由于探头上、下表面空气流速不同，探头将滑动变阻器R2的滑片P向________移动；当风速增大时，电压表的示数将________（选填“变大”、“变小”或“不变”）．
23．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
24．如图为某种灯泡的电流I与电压U的关系图象．若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为 A；若把一只这种灯泡与一电阻并联接在电压为6 V的电源上，总电流为1.5 A，则该电阻的阻值为 Ω.
一个电压恒定的电源，在其两端只接一只电阻值为12 Ω的电阻R1，电流是0.5 A．如果在电阻R1两端并联一个电阻值为8 Ω的电阻R2，并联电路的总电阻为 Ω，若将R2改为与R1串联在原电路中，电路中电流为
A.
25．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
26．如图所示的电路，电源电压恒为9V，电压表量程为0～6V，滑动变阻器R的规格为30Ω 1A”，灯泡L标有“6V 3W“字样。闭合开关S，滑动变阻器的滑片P移动时，要求两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，在全部满足以上条件的情况下，电流表的量程应选_____最恰当（选填“0～0.6A”或“0﹣3A“），滑动变阻器接人电路中的最小阻值应为_____Ω；电路中电流的最小值应为_____A。
27．如图所示电路，电源电压恒定为3 V，R2＝10 Ω，当S1闭合，S2、S3断开，电流表示数为0.6 A，R1阻值为 Ω；S2闭合，S1、S3断开，电压表示数为 V；S1、S3闭合，S2断开，电流表示数为 A.
28．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
29．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
30．下列各图中，滑动变阻器滑片P移动时，电压表、电流表的示数各怎样变化：
若滑片P向右移动： 若滑片P向左移动： 若滑片P向右移动：
电流表示数______； 电流表示数______； 电流表示数______；
电压表示数______； 电压表示数______； 电压表示数______；
三、计算题
31．如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3， 求：
(1)当S1、S2均断开，电流表和电压表的示数；
(2)当S1、S2均闭合时，电压表和电流表的示数。
32．如图所示的电路中，已知R1=20 Ω，R2=60 Ω．当开关S闭合后，通过电流表的示数为0.3 A，求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流；
（3）通过电路的总电流．
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C C C C D C B A D
题号 11 12 13 14 15
答案 C D C D D
二、填空题
16．1：2 2：1
17．0.3 7.8
18．1：4 1：5
19．串 8
20．不变 1:2
21．变小 变小
22．上 变大
23．S1、S3；S2；S2；S1、S3；S2；短路．
24．0.2 6
25．1:1 1:3 1:1
26． 0～0.6A 6 0.25
27．5 2 0.6
28．变大 不变 电流
29．变小 变亮
30．变小变小变小变大不变变小
三、计算题
31．(1)，；(2)U，
32．（1）16 V； （2）0.1 A； （3）0.4 A
