第十六章 第2节 串、并联电路中电压的规律2021-2022学年人教版物理九年级同步练习（有答案）

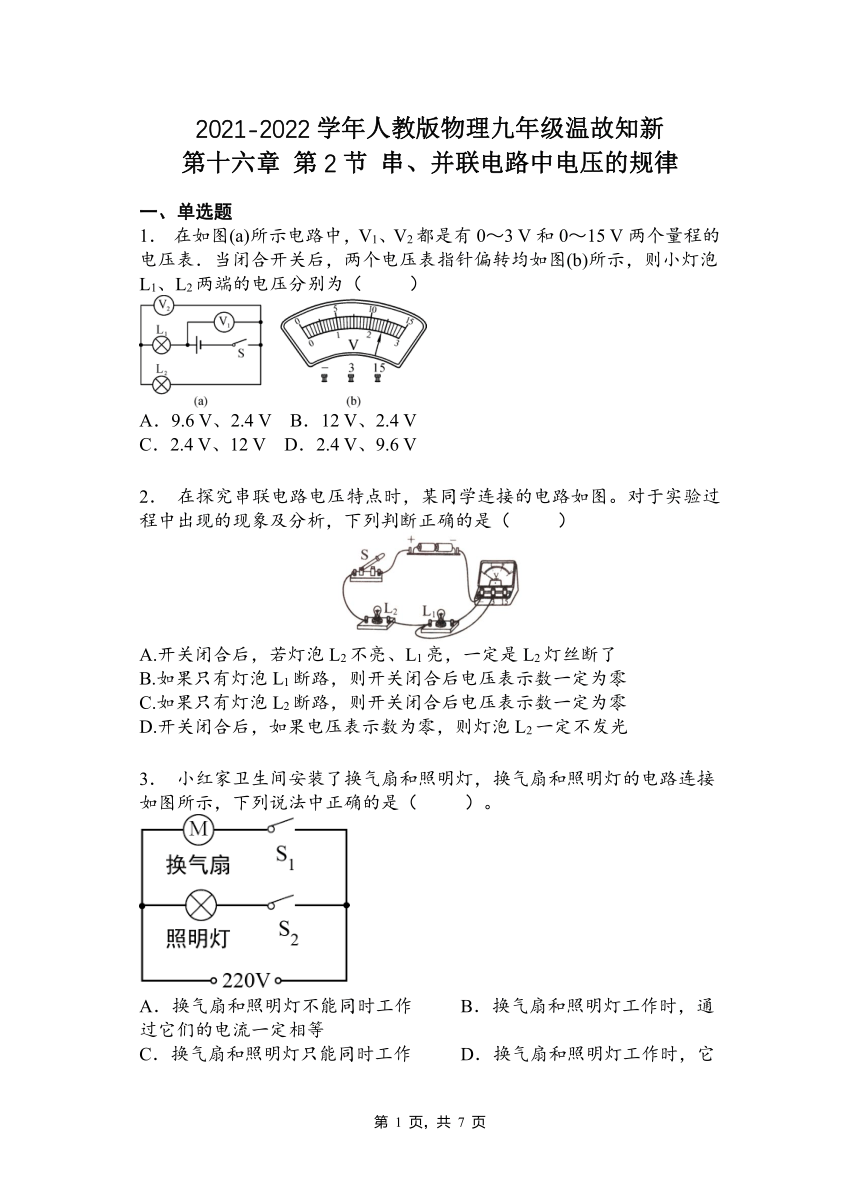

2021-2022学年人教版物理九年级温故知新
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在如图(a)所示电路中，V1、V2都是有0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则小灯泡L1、L2两端的电压分别为（ ）
A．9.6 V、2.4 V B．12 V、2.4 V
C．2.4 V、12 V D．2.4 V、9.6 V
2． 在探究串联电路电压特点时，某同学连接的电路如图。对于实验过程中出现的现象及分析，下列判断正确的是（ ）
A.开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
B.如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C.如果只有灯泡L2断路，则开关闭合后电压表示数一定为零
D.开关闭合后，如果电压表示数为零，则灯泡L2一定不发光
3． 小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）。
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯工作时，通过它们的电流一定相等
C．换气扇和照明灯只能同时工作 D．换气扇和照明灯工作时，它们两端的电压一定相等

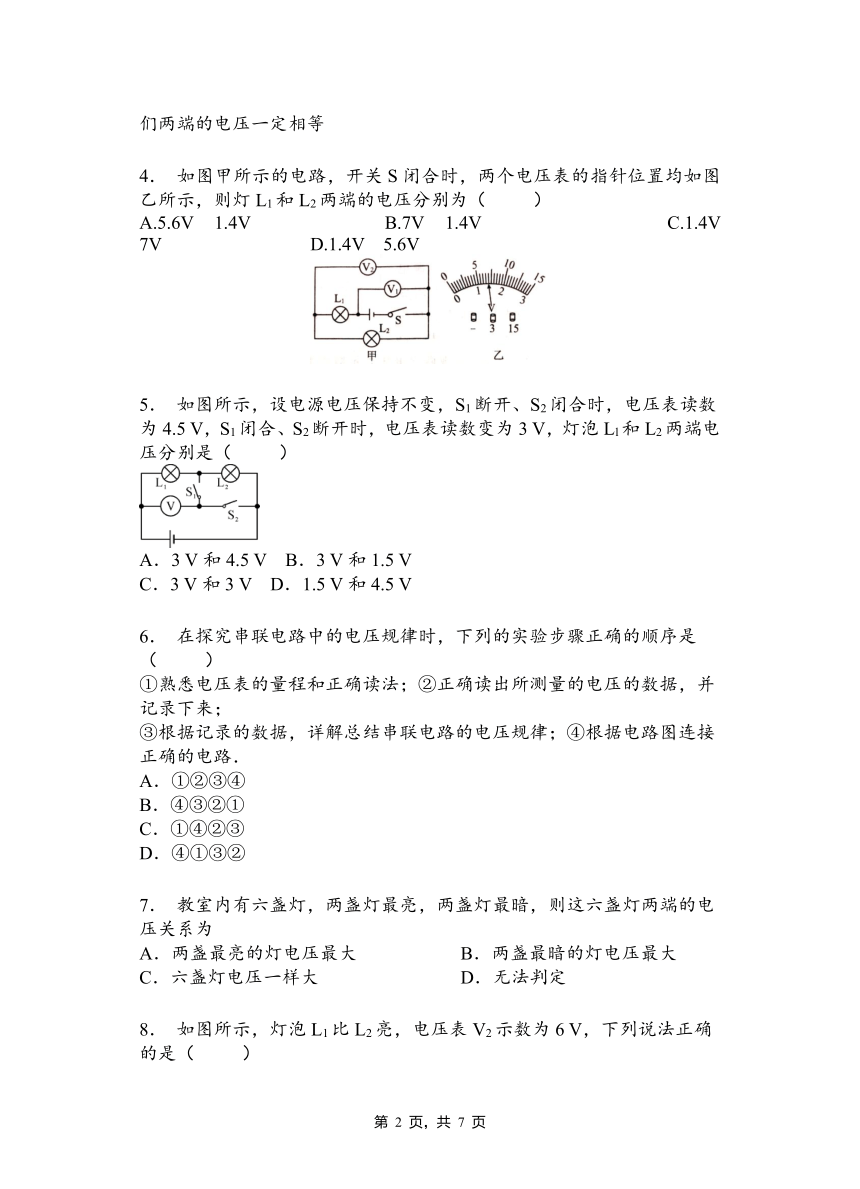

4． 如图甲所示的电路，开关S闭合时，两个电压表的指针位置均如图乙所示，则灯L1和L2两端的电压分别为（ ）
A.5.6V 1.4V B.7V 1.4V C.1.4V 7V D.1.4V 5.6V
5． 如图所示，设电源电压保持不变，S1断开、S2闭合时，电压表读数为4.5 V，S1闭合、S2断开时，电压表读数变为3 V，灯泡Ll和L2两端电压分别是（ ）
A．3 V和4.5 V B．3 V和1.5 V
C．3 V和3 V D．1.5 V和4.5 V
6． 在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④
B．④③②①
C．①④②③
D．④①③②
7． 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定

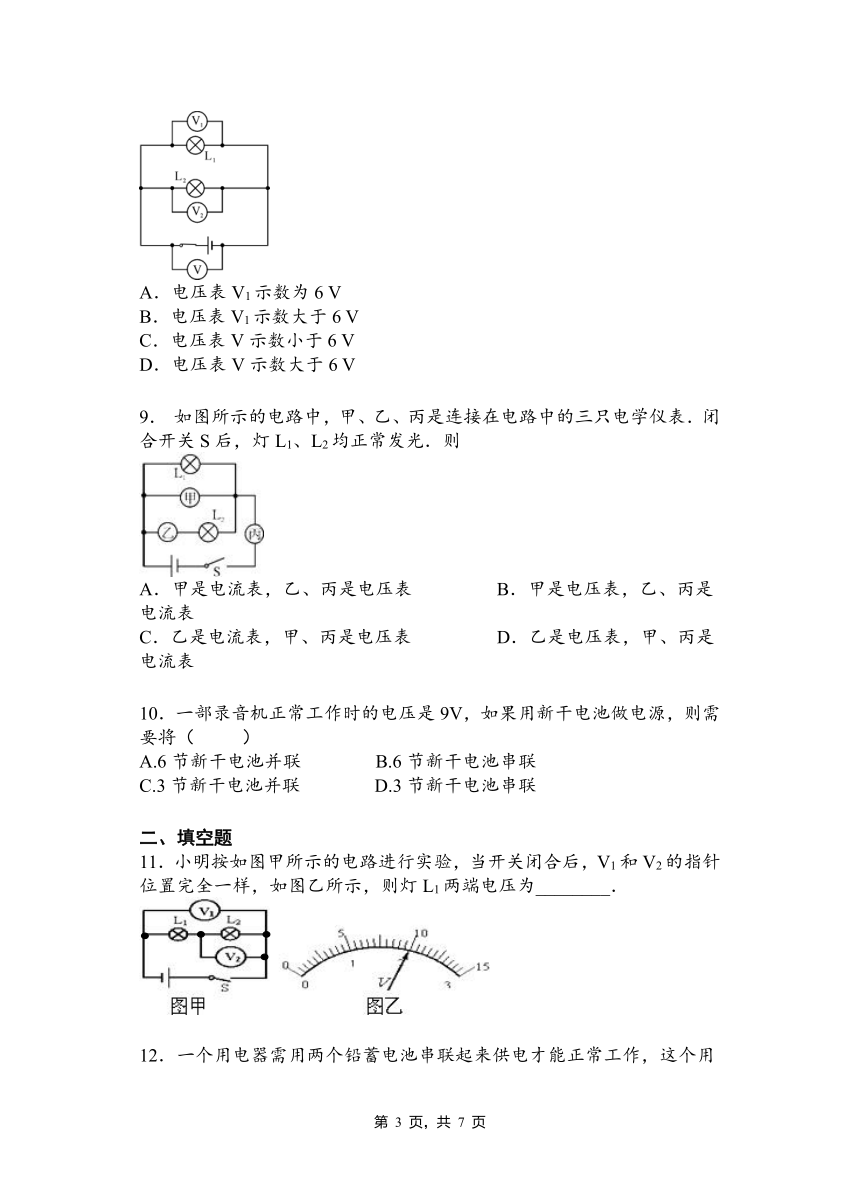

8． 如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是（ ）
A．电压表V1示数为6 V
B．电压表V1示数大于6 V
C．电压表V示数小于6 V
D．电压表V示数大于6 V
9． 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
10．一部录音机正常工作时的电压是9V，如果用新干电池做电源，则需要将（ ）
A.6节新干电池并联 B.6节新干电池串联
C.3节新干电池并联 D.3节新干电池串联
二、填空题
11．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．
12．一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是 V；如某人需要6 V的电压，他应把 节干电池 联起来．
13．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
14．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
15．下图是探究并联电路的电压规律的电路图,V1的示数为3 V,则V2的示数为____ V,电源电压为______ V,三个电压值可以用一个公式表示为___________________．
16．如图所示的电路，闭合开关，电压表V1的示数为6V，则电压表V2的示数为 V，电源电压为 V。
17．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为______。
18．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
19．如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2.5V，则灯L1两端的电压为_________V，灯L2两端的电压为_________V．
20．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
三、实验题
21．在“探究串联电路电压的特点”活动中．
(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格________(填“相同”或“不同”)的小灯泡．
(2)在测L1两端电压时，闭合开关S，发现电压表示数为零，原因可能是__________(填出一种即可)．
(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？_________，理由是____________________________．
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，详解实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：____________，改进方法是____________．
22．用如图所示电路来探究串联电路电压特点时：
(1)实验中应选择规格 (填“相同”或“不相同”)的灯泡．
(2)用电压表测出L1和L2两端电压及串联总电压的值分别是U1、U2、U，经过多次实验，得到的数据记录在下表中．分析实验数据，可以得到串联电路的电压特点是 (用公式表示)．
实验次数 U1/V U2/V U/V
1 2.3 0.7 3.0
2 2.0 1.0 3.0
3 1.7 1.3 3.0
(3) 进行多次实验的主要目的是 (填“寻找普遍规律”或“减小实验误差”)．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C D A B C C A B B
二、填空题
11．8V
12．4 4 串
13． 3 2
14．4 一样
15．3 3 U=U1=U2
16．6 6
17．3∶5
18．3.5 6
19．2.5 2
20．2.5 2.5 2.5 5
三、实验题
21．6 不同 L1被短路(或L2断路) 不能 电压表正、负接线柱接反 实验次数太少，结论不具有普遍性 换用不同规格的小灯泡多次重复实验
22．不相同 U＝U1＋U2 寻找普遍规律
