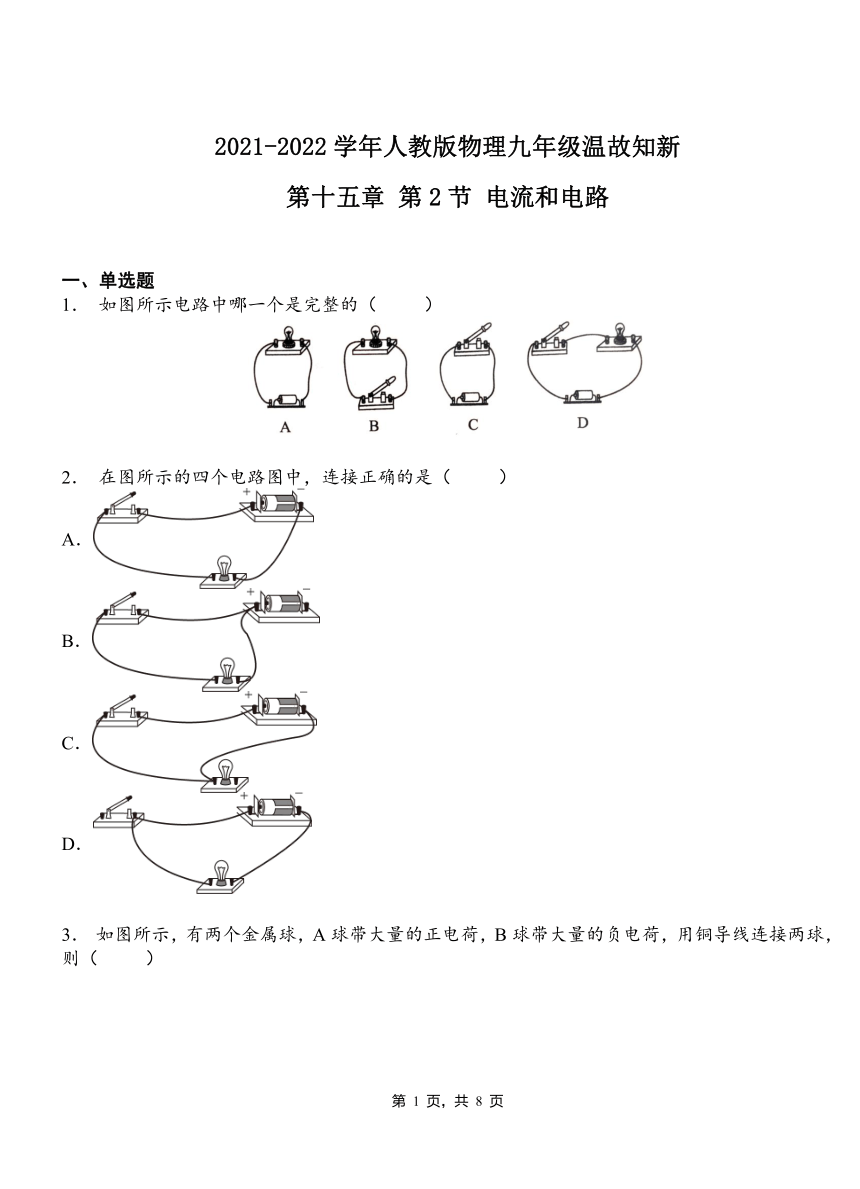

2021-2022学年人教版物理九年级温故知新
第十五章 第2节 电流和电路
一、单选题
1． 如图所示电路中哪一个是完整的（ ）
2． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
3． 如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（ ）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
4． 两不相同验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则下列说法正确的是（ ）
A．A中正电荷通过棒流向B，B带正电荷
B．B中负电荷通过棒流向A，B带正电荷
C．棒中有持续电流从A流向B，使B张角增大
D．棒中有持续电流从B流向A，使A张角先减小，后增大
5． 根据如图所示电路图连接的实物图中正确的是（ ）
6． 你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度详解，香蕉的作用相当于电路中的（ ）
A．开关 B．导线 C．电源 D．发声器

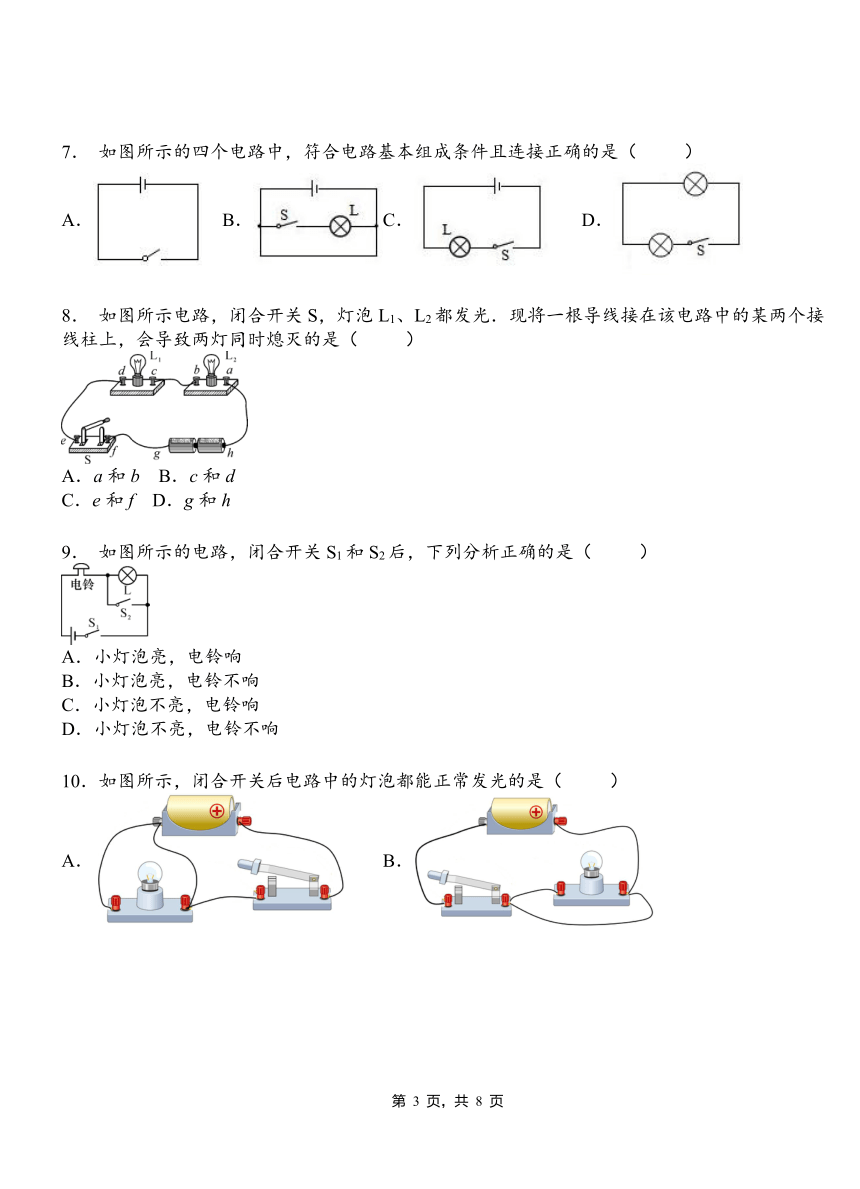

7． 如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B． C． D．
8． 如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d
C．e和f D．g和h
9． 如图所示的电路，闭合开关S1和S2后，下列分析正确的是（ ）
A．小灯泡亮，电铃响
B．小灯泡亮，电铃不响
C．小灯泡不亮，电铃响
D．小灯泡不亮，电铃不响
10．如图所示，闭合开关后电路中的灯泡都能正常发光的是（ ）
A． B．
C． D．
二、填空题
11．如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
12．如图是由一个小灯泡、一个发光二极管LED、两节干电池、一个开关及导线组成的电路．闭合开关，小灯泡和LED发光，说明LED的正极是 (填“较长的引脚”或“较短的引脚”)．导线中电荷移动的方向为从 到 (填“A”或“B”)．
13．用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
14．电路中：①提供电能的装置是 [常用干电池的外壳(锌皮)是电池的 极，它的铜帽(接碳棒)是电池的 极]；②消耗电能的是 ；③输送电能的是 ；④控制电能输送的是 。
15．如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
16．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶，车钥匙其实就是一个 。给电动车充电时，电瓶相当于 (选填“电源”或“用电器”)，正常行驶时，电动车将 能转化为 能。
17．如图所示是宾馆的房卡，当客人进入房间后只有把房卡插入槽中，房间内的灯和插座才会有电．从物理学的角度详解，房卡的作用相当于电路中的________。
18．为避免点燃烟花时造成人员伤害，小明设计了烟花定时自动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间．为完善设计方案，还需要在 (填“a”或“b”)处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作．点燃烟花前，定时器(相当于导线)在电路中应处于 状态．
19．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
20．如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上．喷出后的涂料之所以会更分散的原因是 ；涂料喷到金属表面时，金属支架中会形成瞬时电流，其电流方向是 (填“向上”或“向下”)
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A A B B A C D C C
二、填空题
11．断路 通路 短路
12．较长的引脚 B A
13．电源 电 通路
14．电源 负 正 用电器 导线 开关
15．断 通
16．开关 用电器 电 机械
17．开关
18．a 通路
19．开关 用电器
20．同种电荷相互排斥 向上
