第十五章 第4节 电流的测量2021-2022学年人教版物理九年级 (1)（含答案）

2021-2022学年人教版物理九年级核心素养

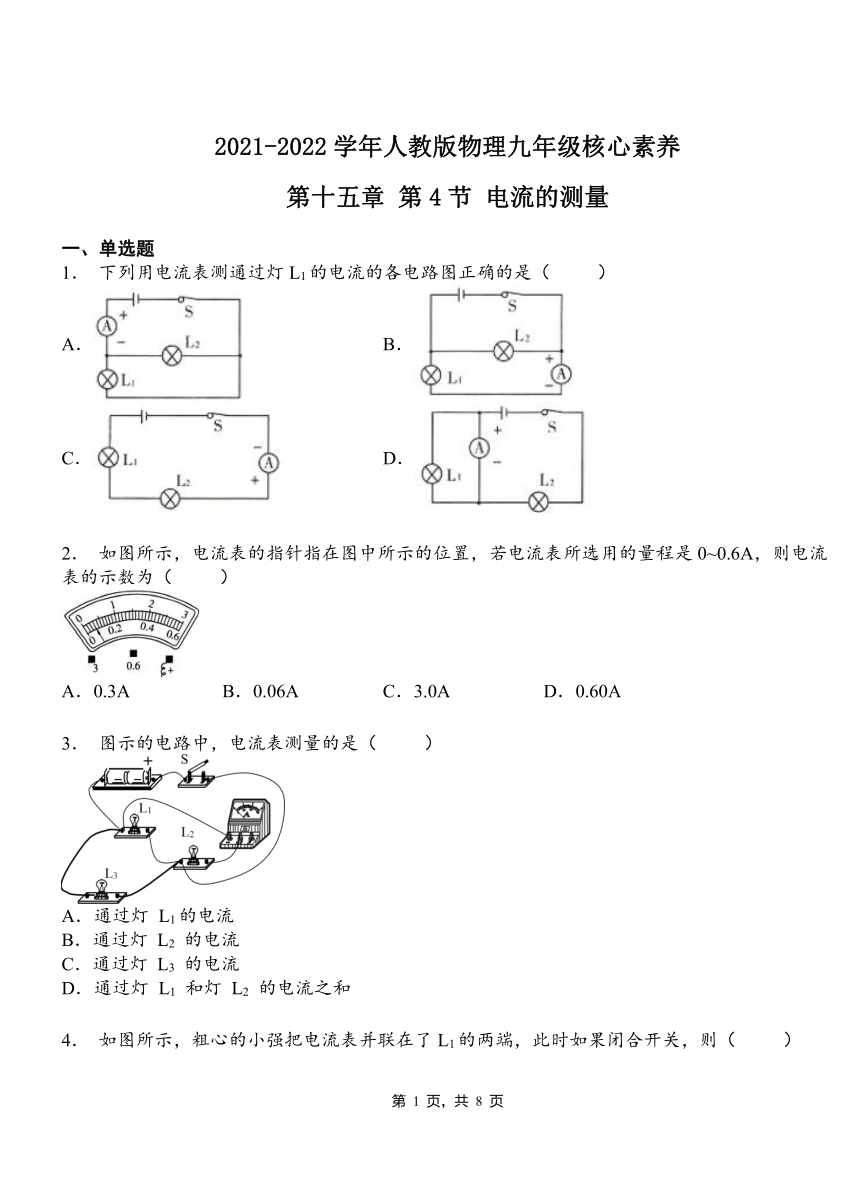

第十五章 第4节 电流的测量
一、单选题
1． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
2． 如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
3． 图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和

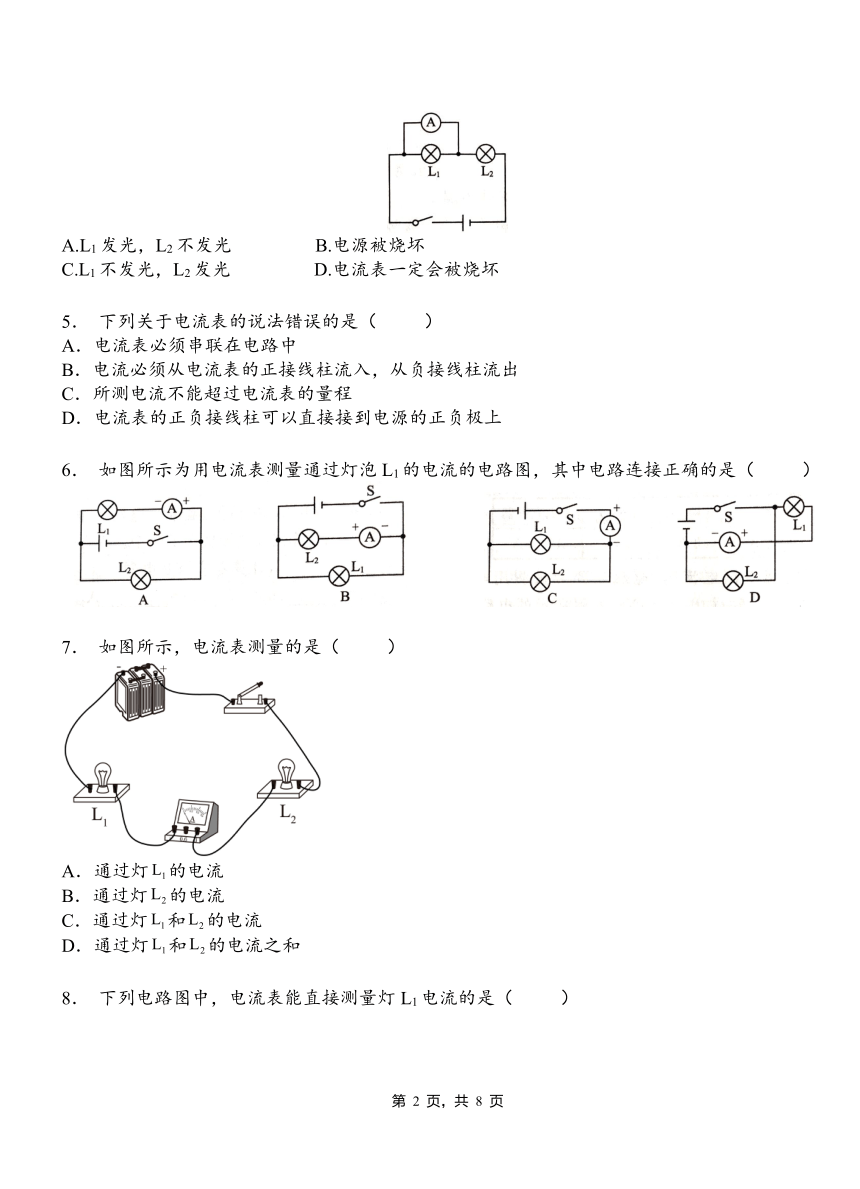

4． 如图所示，粗心的小强把电流表并联在了L1的两端，此时如果闭合开关，则（ ）
A.L1发光，L2不发光 B.电源被烧坏
C.L1不发光，L2发光 D.电流表一定会被烧坏
5． 下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
6． 如图所示为用电流表测量通过灯泡L1的电流的电路图，其中电路连接正确的是（ ）
7． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和

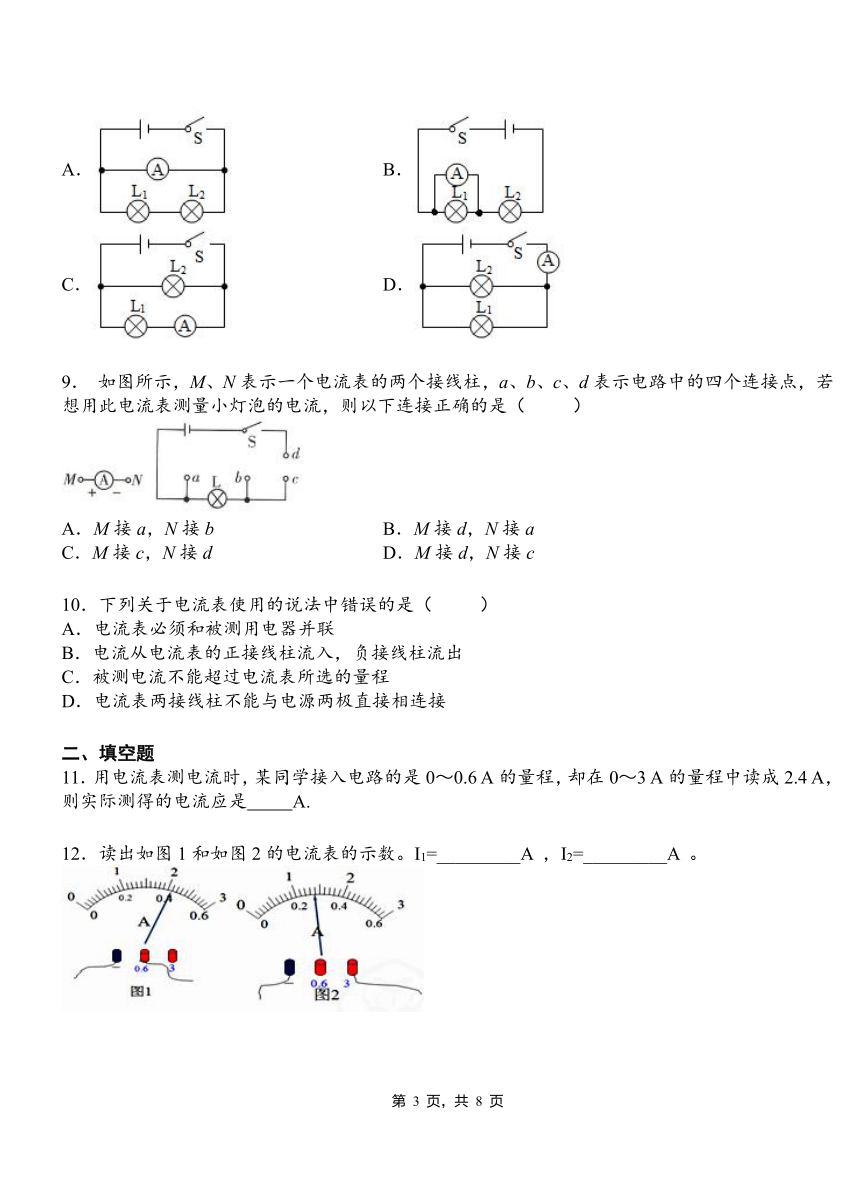

8． 下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
9． 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
10．下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
二、填空题
11．用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A.
12．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。

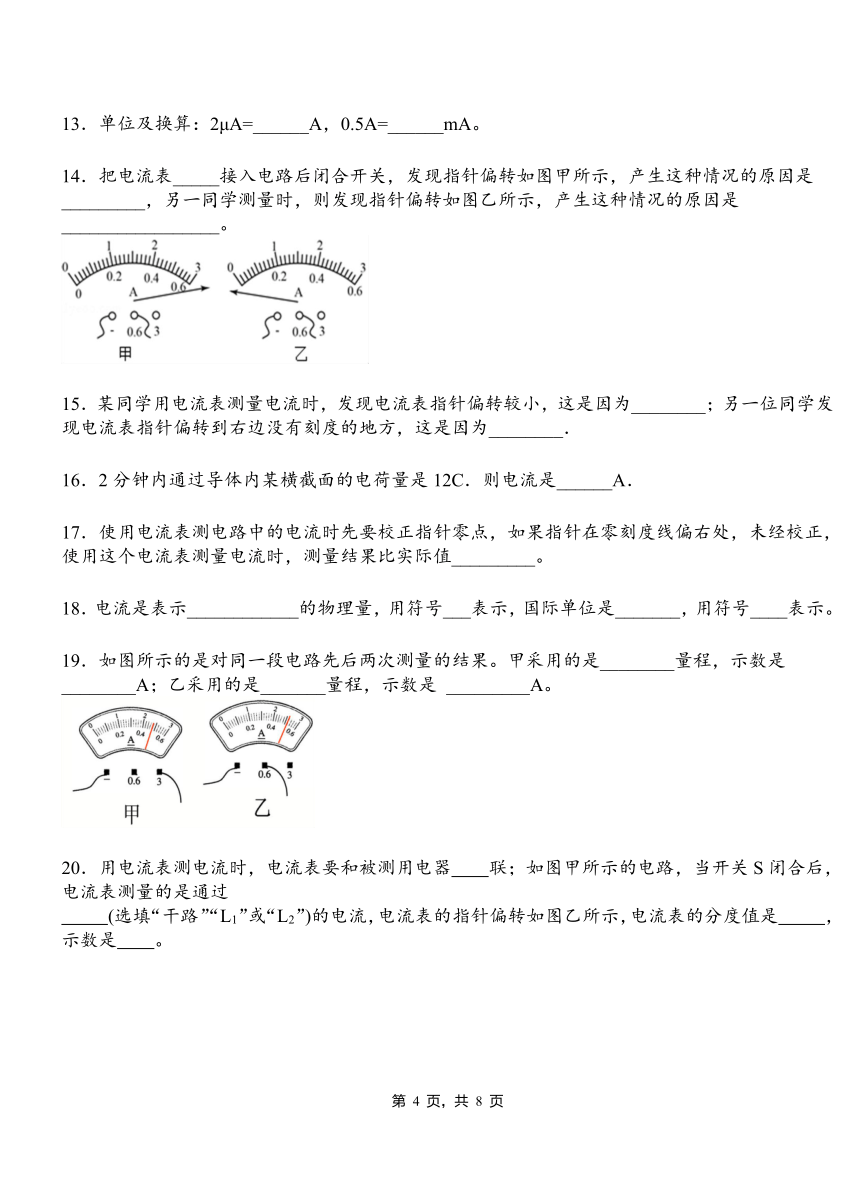

13．单位及换算：2μA=______A，0.5A=______mA。
14．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
15．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
16．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
17．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
18．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
19．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
20．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
21．小明在“用电流表测电流”的实验中，正确连接电路后，闭合开关前，发现电流表出现如图甲所示的情况，这是因为他忽略了在实验前要对电流表进行 的操作。而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是 。小强在测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情況，原因是 。
22．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
23．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
24．甲、乙、丙三位同学在“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
25．如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B B C D D C C C A
二、填空题
11．0.48
12．0.421.4
13．2×10-6A 0.5×103
14．串联电流表量程选择太小电流表的正负接线柱接反
15．. 电流表量程选大了 电流表量程选小了
16．0.1
17．偏大
18．电流强弱I安培A
19．0A-3A2.40A-0.6A0.52
20．串 L2 0.02 0.28
21．调零 电流表正、负接线柱接反 被测电路电流过大，超出了电流表量程
22．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
23．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
24．电流表的正负接线柱接反了 电流表所选的量程太大
电流表所选的量程太小
25．A C
