2021-2022学年人教版物理九年级温故知新
第十五章 第4节 电流的测量
一、单选题
1． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
2． 某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是（ ）
①电流表的正、负接线柱接反了；②电路某处有断路；③电流表的量程太小，所测电流超过了电流表的最大测量值；④线路接错，某处发生了短路
A.①③ B.②④ C.②③ D.③④
3． 如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
4． 下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．

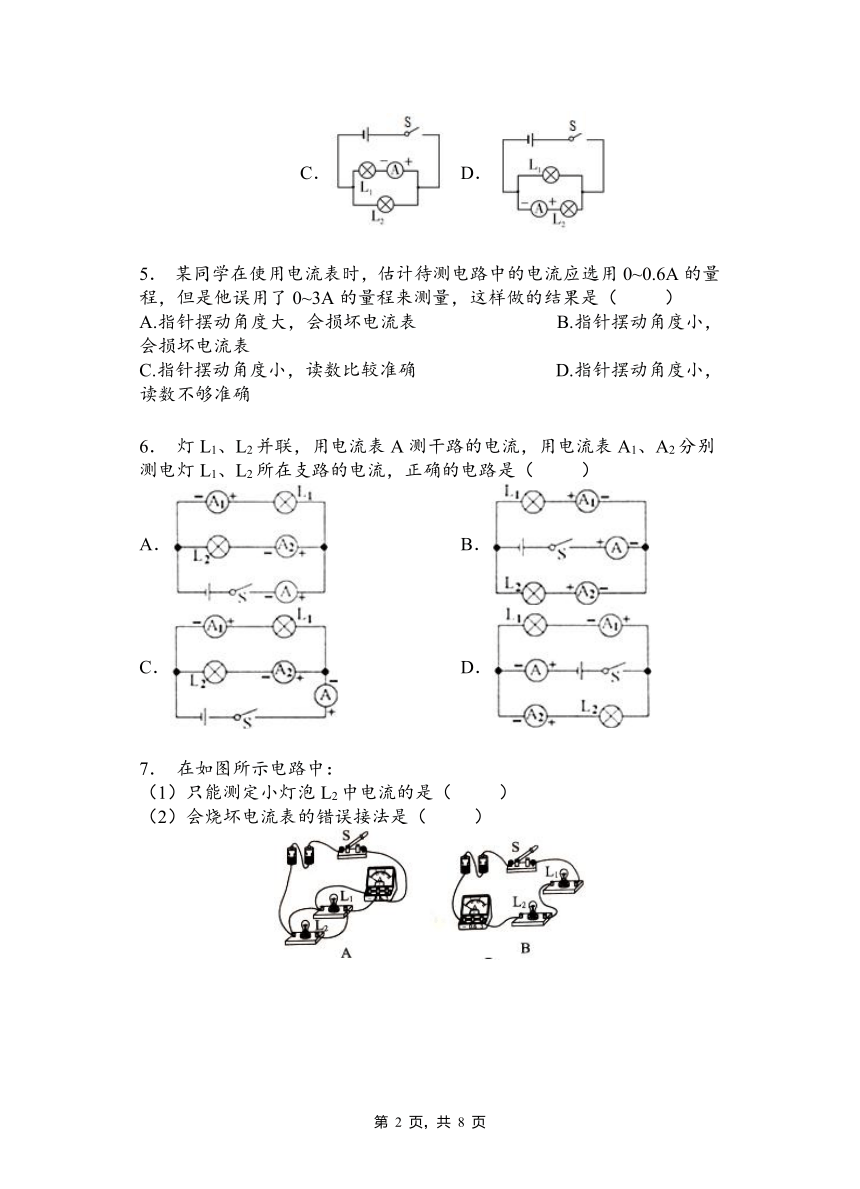

5． 某同学在使用电流表时，估计待测电路中的电流应选用0~0.6A的量程，但是他误用了0~3A的量程来测量，这样做的结果是（ ）
A.指针摆动角度大，会损坏电流表 B.指针摆动角度小，会损坏电流表
C.指针摆动角度小，读数比较准确 D.指针摆动角度小，读数不够准确
6． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
7． 在如图所示电路中：
（1）只能测定小灯泡L2中电流的是（ ）
（2）会烧坏电流表的错误接法是（ ）

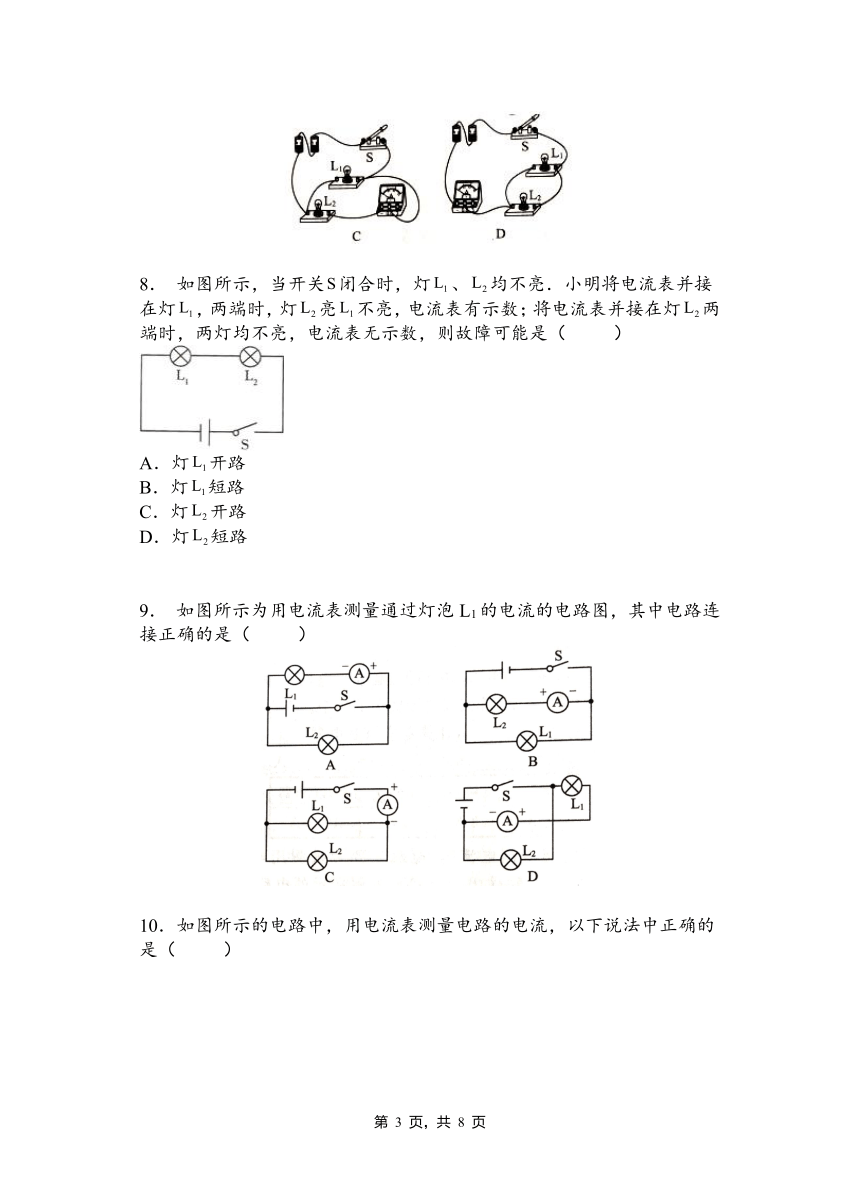

8． 如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路
B．灯短路
C．灯开路
D．灯短路
9． 如图所示为用电流表测量通过灯泡L1的电流的电路图，其中电路连接正确的是（ ）

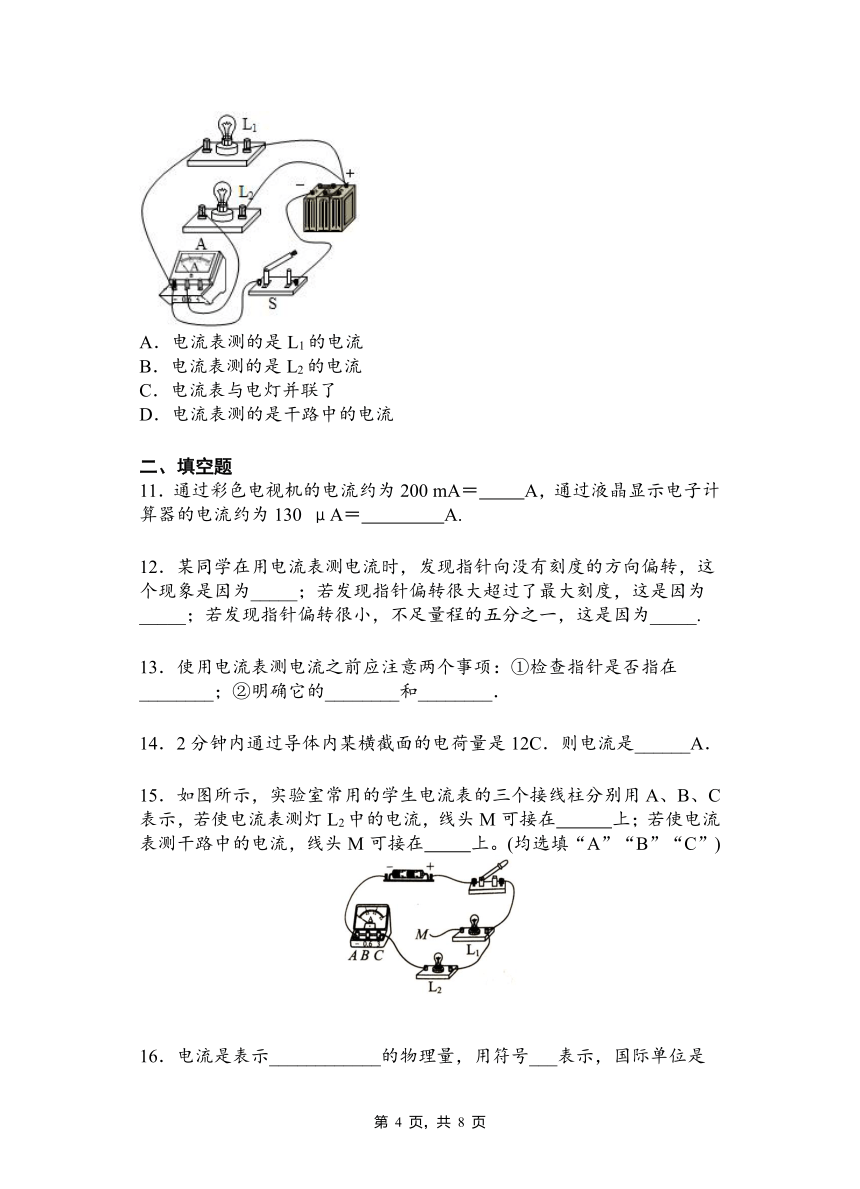

10．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
二、填空题
11．通过彩色电视机的电流约为200 mA＝ A，通过液晶显示电子计算器的电流约为130 μA＝ A.
12．某同学在用电流表测电流时，发现指针向没有刻度的方向偏转，这个现象是因为_____；若发现指针偏转很大超过了最大刻度，这是因为_____；若发现指针偏转很小，不足量程的五分之一，这是因为_____.
13．使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
14．2分钟内通过导体内某横截面的电荷量是12C．则电流是______A．
15．如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
16．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
17．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
18．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
19．小明在“用电流表测电流”的实验中，正确连接电路后，闭合开关前，发现电流表出现如图甲所示的情况，这是因为他忽略了在实验前要对电流表进行 的操作。而小刚虽然完成了小明忽略的操作，但闭合开关后他的电流表也出现了图甲的情况，老师提示他是因为电流表连接出现了问题，具体原因是 。小强在测定某电路中的电流时，连接正确且操作规范，在利用试触法选择量程时，电流表出现如图乙所示的情況，原因是 。
20．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
21．用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A.
22．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
23．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
24．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
25．甲、乙、丙三位同学在“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D C D C （1）C；（2）A A D B
二、填空题
11．0.2 1.3×10－4
12．电流表正负接线柱接反 所选量程太小 所选量程太大
13．零刻线量程分度值
14．0.1
15．A C
16．电流强弱I安培A
17．. 电流表量程选大了 电流表量程选小了
18．2 1 0.1 0.12
19．调零 电流表正、负接线柱接反 被测电路电流过大，超出了电流表量程
20．a 0.32A
21．0.48
22．串 L2 0.02 0.28
23．偏大
24．0A-3A2.40A-0.6A0.52
25．电流表的正负接线柱接反了 电流表所选的量程太大
电流表所选的量程太小
