第十五章 第5节 串、并联电路中电流的规律2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级温故知新
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（ ）
A．其余小灯泡都比原来暗 B．所有小灯泡都不能发光
C．其余小灯泡仍能正常发光 D．其余小灯泡可能会时亮时暗
2． 在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式详解正确的是（ ）
A．一定是串联 B．一定是并联的 C．可能是并联 D．串联和并联都有可能
3． 甲乙两只灯泡串联后接在电路中，观察到甲灯泡比乙灯泡亮，则通过两只灯泡电流的关系是（ ）
A．I甲>I乙 B．I甲=I乙 C．I甲4． 如图所示是小李同学研究并联电路电流特点的电路图。当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如果把两灯互换，闭合开关S后，两电流表均有正常示数。则该电路中存在的故障是（ ）
A.L1断路 B.L1短路
C.L2断路 D.L2短路
5． 两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
6． 将L1和L2串联起来接入某电路，闭合开关后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（ ）
A．I1＝I2 B．I1＞I2
C．I1＜I2 D．无法比较

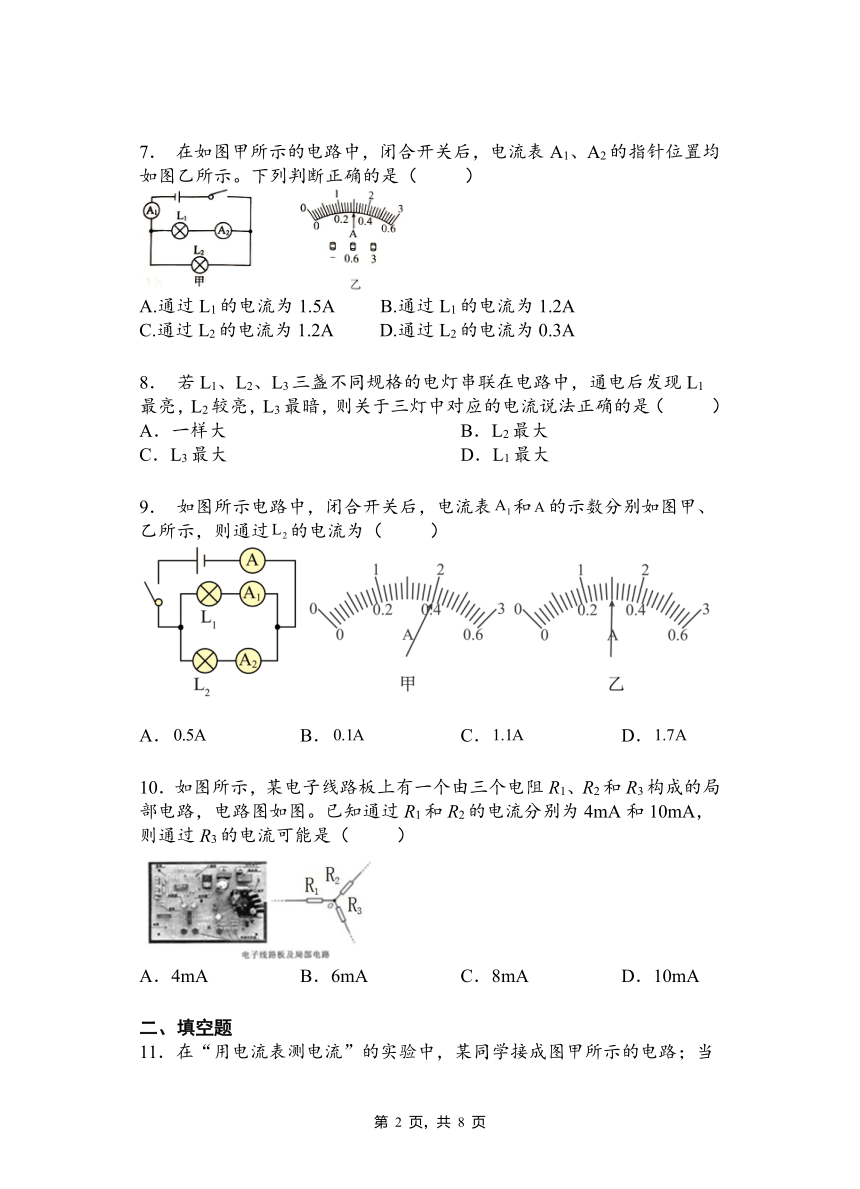

7． 在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）
A.通过L1的电流为1.5A B.通过L1的电流为1.2A
C.通过L2的电流为1.2A D.通过L2的电流为0.3A
8． 若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（ ）
A．一样大 B．L2最大
C．L3最大 D．L1最大
9． 如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
10．如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路，电路图如图。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）
A．4mA B．6mA C．8mA D．10mA
二、填空题
11．在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
12．如图所示电路中，开关闭合后，两灯都发光，电流表A1与A2指针指示的位置都如图所示，则通过灯L1电流是_____A，通过灯L2电流是_____A。
13．如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
14．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数是 A，A2的示数应为 A.
15．某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 连接的．若它们正常工作时的电流分别是0.9 A、800 mA、1.3 A、0.18 A和250 mA，且干路中的电流不允许超过5 A，那么这些用电器 (填“能”或“不能”)全部同时工作．
16．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
17．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
18．如图所示，当开关S1闭合，S2断开时，电流表A的示数为0.24A，则通过灯L1的电流是 A，通过灯L2的电流是 A；当S1和S2都闭合时，电流表的示数为0.56A，则此时通过灯L1的电流为 A，通过灯L2的电流为 A。
19．如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
20．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
三、实验题
21．在“探究并联电路的电流特点”的实验中，小红同学选用两个规格相同的小灯泡组成了如图中图甲所示的并联电路，然后用一个电流表分别接在A、B、C三处去测量电流。
（1）右边的实物图测量的是左边电路图中的___________（填A、B或C）点的电流大小；
（2）下表是小红同学在实验中得到的实验数据，归纳出：___________。（符号表达式）
（3）请指出探究过程中存在的一个不妥之处：___________。
A点电流 B点电流 C点电流
0.16A 0.16A 0.32A
22．小吴和小李按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示；
IA/A IB/A IC/A
0.12 0.12 0.24
0.24 0.24 0.48
0.3 0.3 0.6
（1）在闭合开关前，小吴发现电流表偏转情况如图乙所示，根据你的详解，你认为原因可能是___________。
（2）在实验过程中（图丙）闭合开关发现灯L1不工作，L2工作，调换两个灯泡的位置后，L1仍不工作，L2继续工作，该电路存在的问题是：___________。
（3）正确连接电路后（图丙），小李测量了A、B、C三处的电流值，测量数据如下表，在详解数据后，小李就得出了：“在并联电路中，干路电流等于各支路电流之和且各支路电流相等”的结论。小吴看到小李的结论后，认为小李的测量数据不够支撑结论，其原因是：___________。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D B A C A C A C B
二、填空题
11．1.2
12．0.3 1.2
13．串 干路 1.12 0.28
14．0.3 0.3
15．并联 能
16．0.18 0.14 0.47
17．0.78 0.52
18． 0.24 0.56 0
19．0.2 不同
20．1.5 1.2
三、实验题
21．C 选用规格相同的灯泡（只做了一次实验，结论具有偶然性）
22．电流表没有调零 灯L1断路 选用灯泡的规格相同
