第四章光现象作图专题 2021-2022学年人教版物理八年级上册（含答案）

光的作图
一．光直线传播的应用（共1小题）

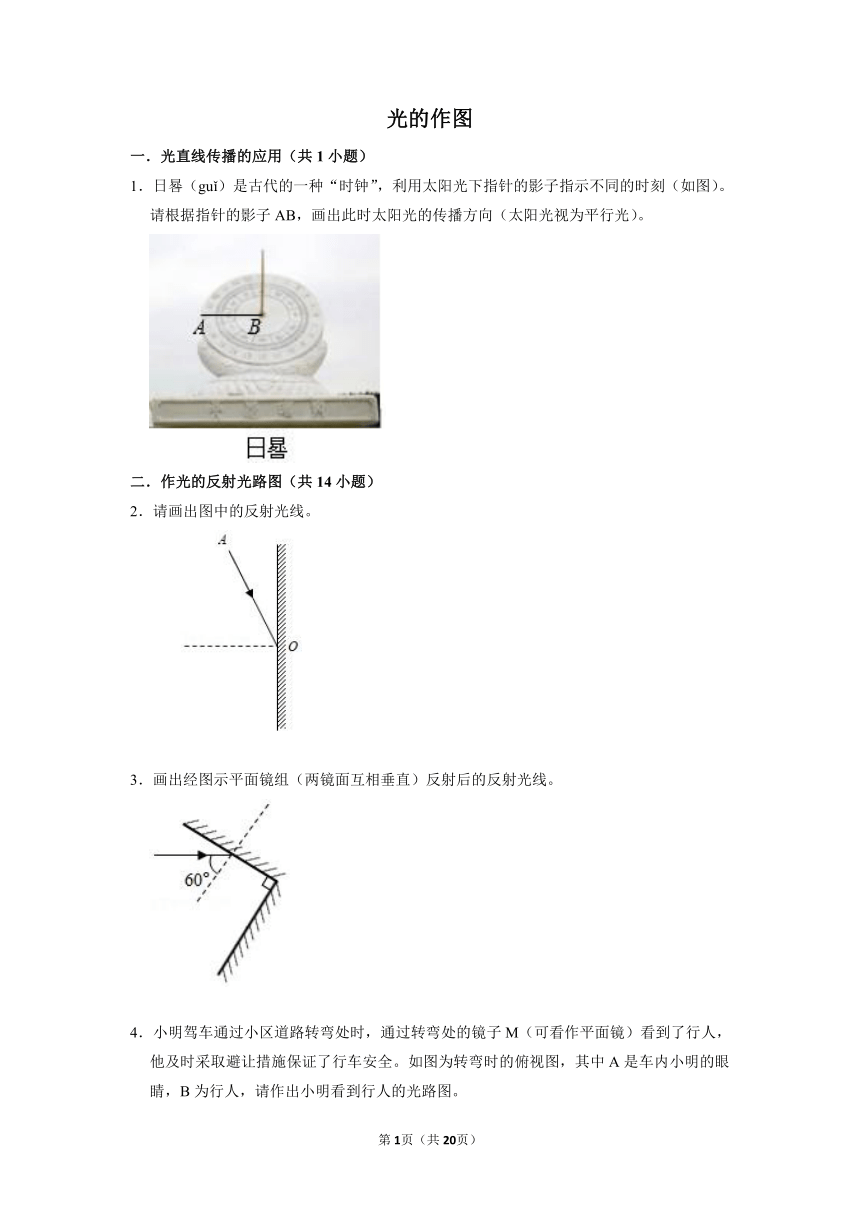

1．日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）。
二．作光的反射光路图（共14小题）
2．请画出图中的反射光线。
3．画出经图示平面镜组（两镜面互相垂直）反射后的反射光线。
4．小明驾车通过小区道路转弯处时，通过转弯处的镜子M（可看作平面镜）看到了行人，他及时采取避让措施保证了行车安全。如图为转弯时的俯视图，其中A是车内小明的眼睛，B为行人，请作出小明看到行人的光路图。

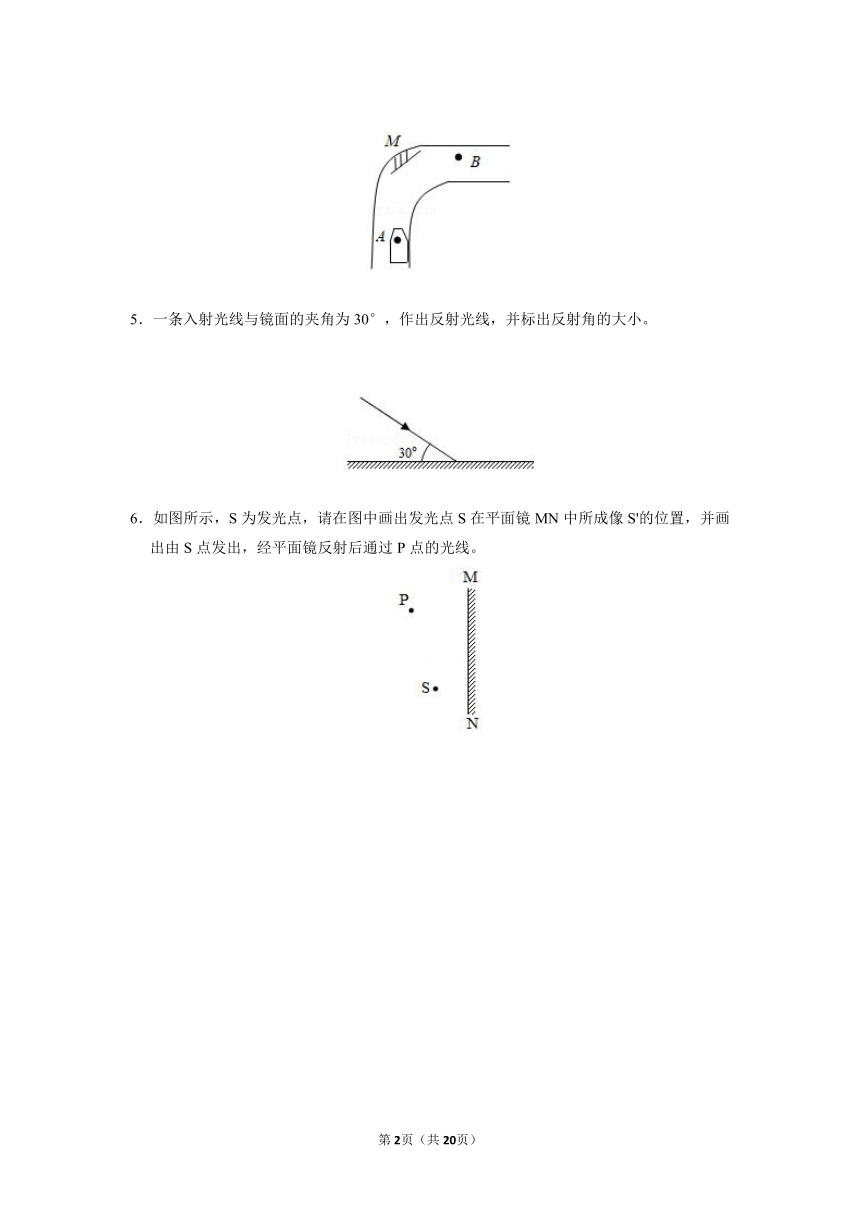

5．一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
6．如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

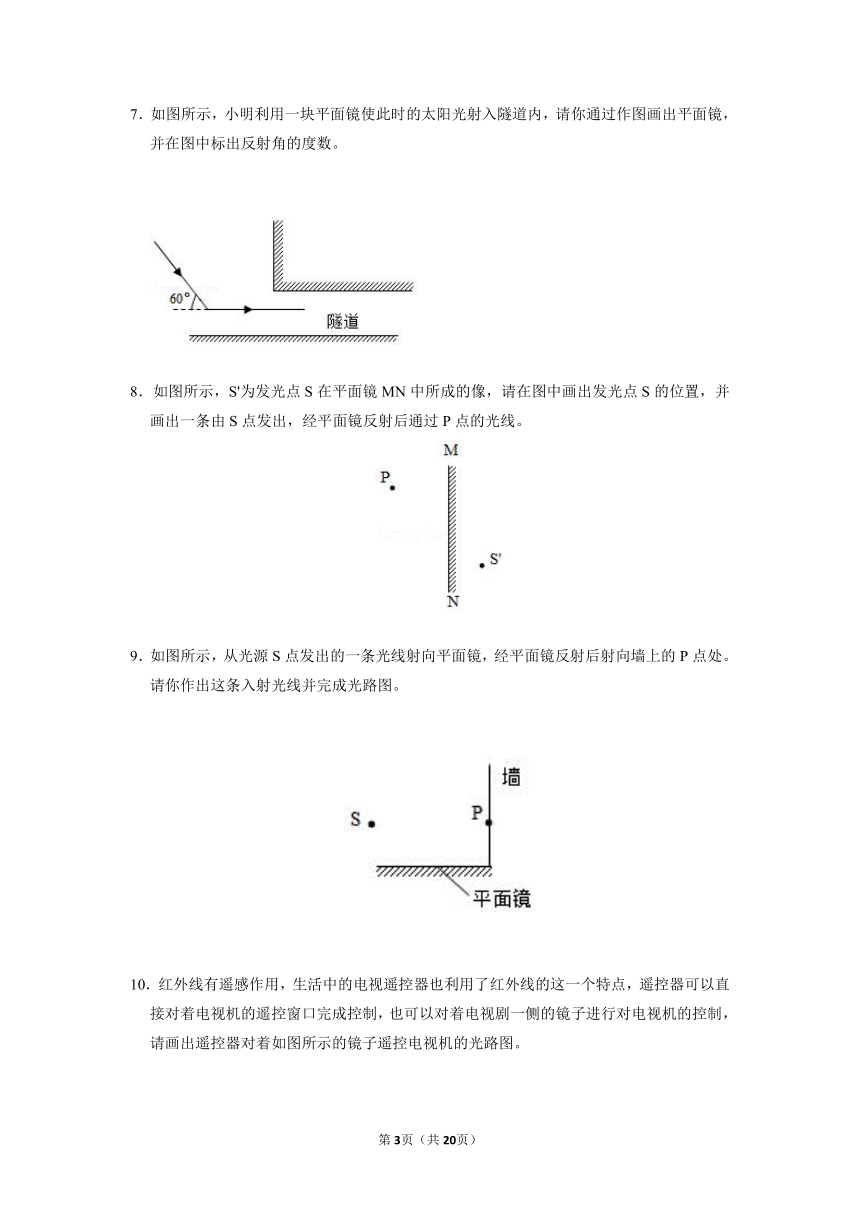

7．如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
8．如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
9．如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。
10．红外线有遥感作用，生活中的电视遥控器也利用了红外线的这一个特点，遥控器可以直接对着电视机的遥控窗口完成控制，也可以对着电视剧一侧的镜子进行对电视机的控制，请画出遥控器对着如图所示的镜子遥控电视机的光路图。

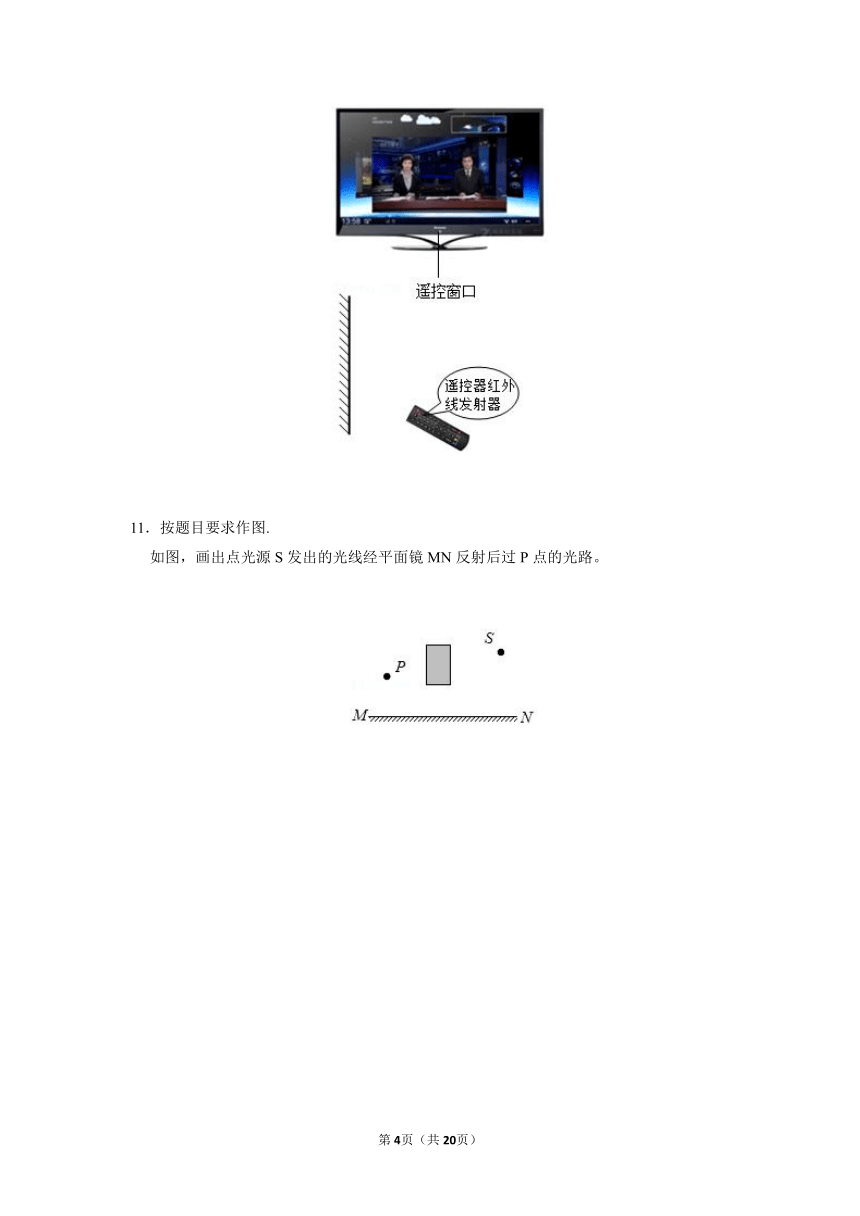

11．按题目要求作图.
如图，画出点光源S发出的光线经平面镜MN反射后过P点的光路。

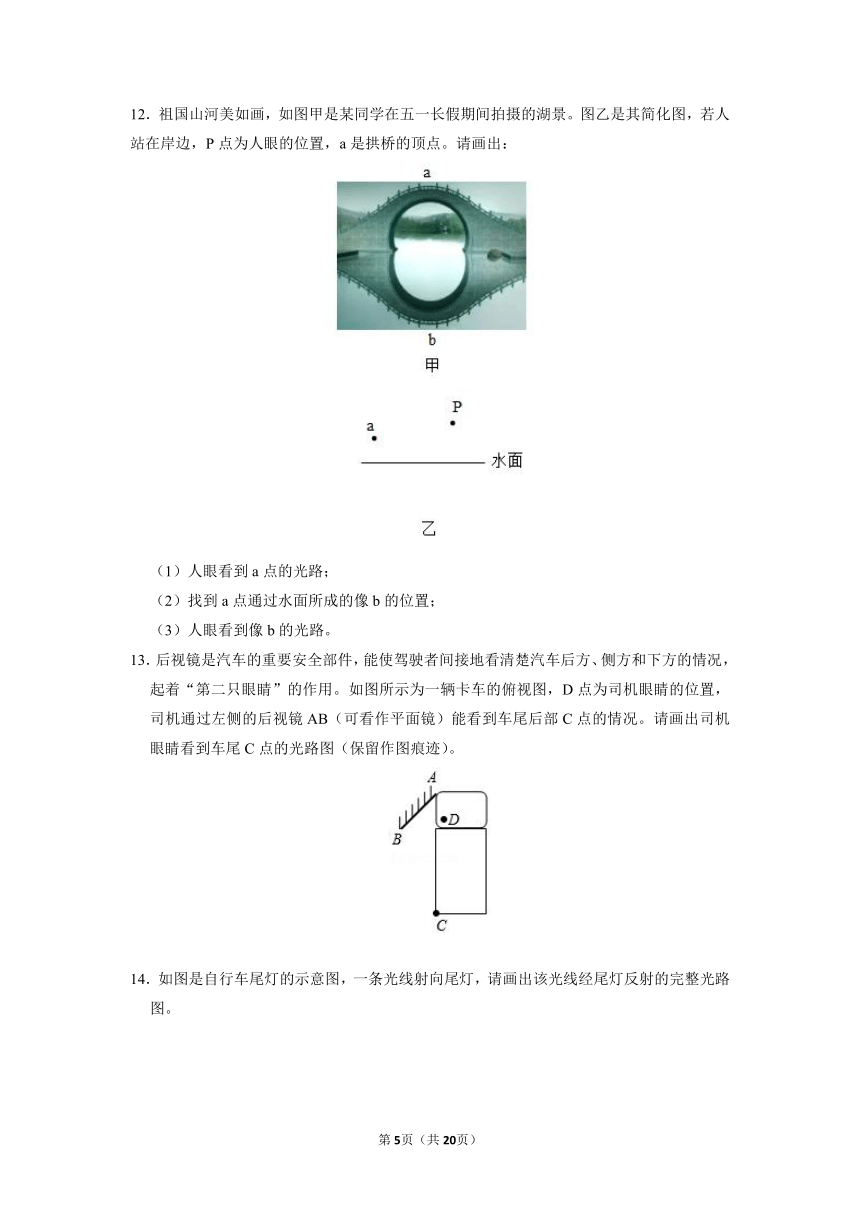

12．祖国山河美如画，如图甲是某同学在五一长假期间拍摄的湖景。图乙是其简化图，若人站在岸边，P点为人眼的位置，a是拱桥的顶点。请画出：
（1）人眼看到a点的光路；
（2）找到a点通过水面所成的像b的位置；
（3）人眼看到像b的光路。
13．后视镜是汽车的重要安全部件，能使驾驶者间接地看清楚汽车后方、侧方和下方的情况，起着“第二只眼睛”的作用。如图所示为一辆卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的后视镜AB（可看作平面镜）能看到车尾后部C点的情况。请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。
14．如图是自行车尾灯的示意图，一条光线射向尾灯，请画出该光线经尾灯反射的完整光路图。
15．如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。
三．平面镜成像的特点、原理、现象及其实验方案（共1小题）
16．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像A'B'。
②小红在E点看到A'时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。
四．平面镜成像的相关作图（共10小题）
17．请在图中作出物体AB在平面镜中的像（请保留作图痕迹）。
18．如图所示，物体AO放置在水平面上，A’O是AO在平面镜中的像，且A’O垂直于AO。请在图中画出平面镜的位置，并标出镜面与水平面夹角的大小。
;
19．如图所示，A’B’是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。
20．如图所示，S为平面镜MN上方的一发光点，试画出能在平面镜中观察到S的像的范围。
21．平面镜前放置一物体AB，作出AB在镜中的像A'B'，并用光路说明，眼睛（用点C表示）是否能在镜中看见A点的像。
22．如图所示为某廊道的平面图，廊道的外墙玻璃M在夜色中成了平面镜，小明站在不透明的宣传板P前S点处，通过外墙玻璃看内墙N上的画。请作出小明从外墙玻璃中看到内墙最远位置的光路图。
23．如图所示，墙上竖直挂着一块平面镜MN，站在地面上的小明对着镜子看自己。用带箭头线段AB表示小明，并假设小明的眼睛在箭头顶端，虚线表示墙。
（1）作出小明在平面镜中所成的像；
（2）他能否通过该平面镜看到自己的全身像？并作图分析。
24．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）。
25．舞蹈教室有一面平面镜，四位学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A′、C′标出A、C两位学生像的位置。
26．如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。
27．如图中，牙医借助平面镜观察牙齿的背面，请
在图乙中画出能反映此过程的光路图。
六．作光的折射光路图（共10小题）
28．如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。
29．“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。
30．如图，S点是岸边路灯的位置，S'点是潜水员A看到的路灯位置，请画出S点发出的一条光线进入潜水员眼睛的光路。
31．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。
32．如图所示，一束光斜射到空气和玻璃的分界面时，发生了反射和折射，请你在图中用箭头标出光线的传播方向及反射角β。
33．如图所示，点光源S发出的两束光照射到半圆形的玻璃砖中，请画出两束光线分别进入和射出玻璃砖的光路图。
34．小亮在用激光笔S照亮水槽底部的点A时，发现水槽左边内壁的某一点B也被照亮，请你画出发光点S同时照亮A、B两点的光路图。
35．一束光从空气斜着射入水中的光路如图甲所示。请利用相关光学知识在乙图中画出一束光斜射到水面时完整的光路图。
36．如图所示，发光点S发出一条射向玻璃砖的光线，发生反射和折射，反射光线经过P点，进入玻璃砖折射后经过Q点。请在图中作出入射光线、反射光线及进入玻璃砖后的折射光线。
37．如图所示，人在水中看到空气中有一个发光点S′，其实是由S发出的一束光，经过水面折射后到达了人的眼睛。
（1）画出这个光路的入射光线、反射光线和折射光线。
（2）在光路图中标出反射角。
参考答案与试题解析
一．光直线传播的应用（共1小题）
1．2．
3．4．
5．6．
7．
8．9．
10．
11．12．
13．14．
15．
16．
17．
18．19．
20．
21．
22．
23．【解答】解（1）如图所示：
（2）人若能从镜中看到自己的全身像，需满足的条件是：人的头顶和脚反射的光，经镜子反射后都能进入人的眼睛，即人像的上、下两端与眼睛的连线必须都穿过镜子。如图所示，AB表示人的全身，A点表示人眼的位置。根据平面镜成像的特点，作出人的像A'B'．将A'和A，B'和A分别用直线连接起来。由图可知，B′A没有穿过平面镜，所以他不能通过该平面镜看到自己的全身像。
故答案为：（1）见解答图；（2）不能；图和分析见解答。
24．
25．
26．．
27．
六．作光的折射光路图（共10小题）
28．29
30．。
31．
32．。
33．
34．
35．。
36．
37．
第1页（共3页）
