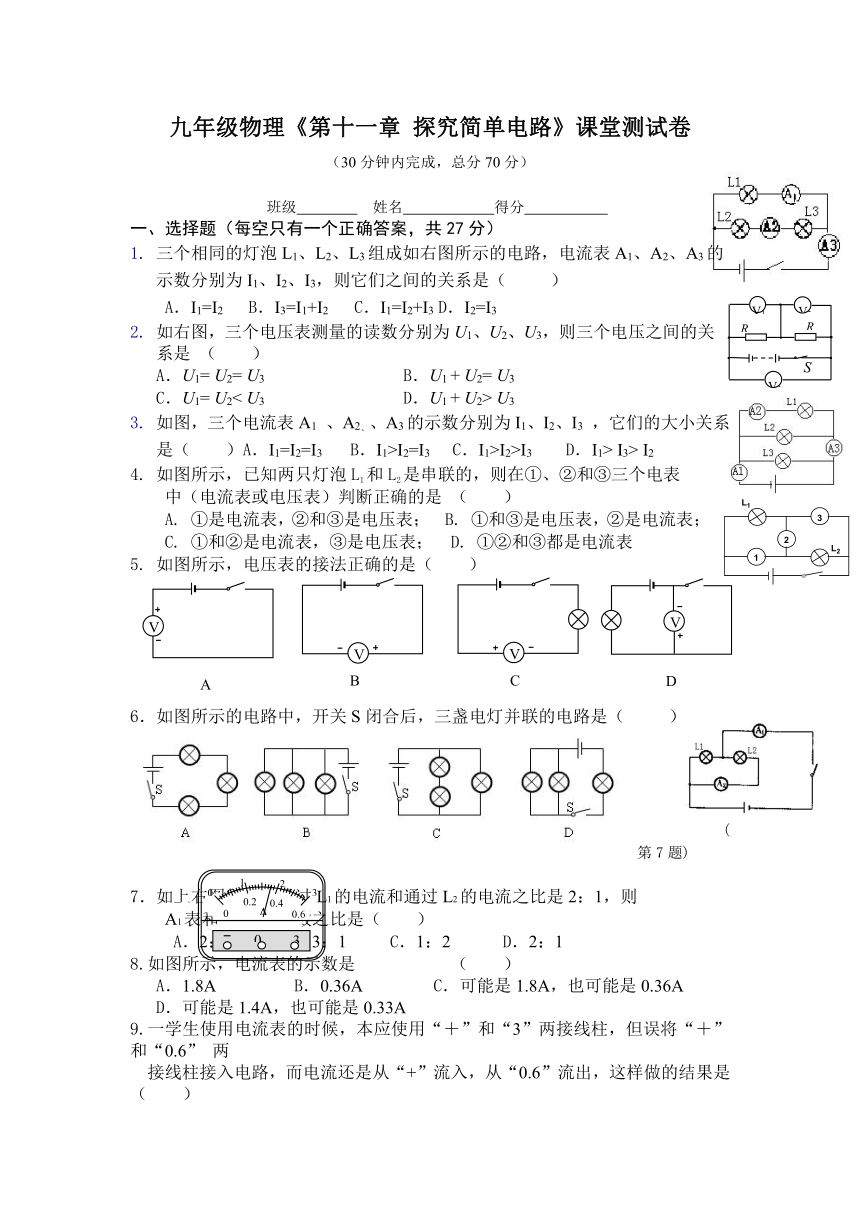

九年级物理《探究电路》单元检测

九年级物理《第十一章 探究简单电路》课堂测试卷
（30分钟内完成，总分70分）
班级 　姓名 得分
一、选择题（每空只有一个正确答案，共27分）
1. 三个相同的灯泡L1、L2、L3组成如右图所示的电路，电流表A1、A2、A3的
示数分别为I1、I2、I3，则它们之间的关系是（ ）
A．I1=I2 B．I3=I1+I2 C．I1=I2+I3 D．I2=I3
2. 如右图，三个电压表测量的读数分别为U1、U2、U3，则三个电压之间的关
系是 （ ）
A．U1= U2= U3　　　　　　　　B．U1 + U2= U3
C．U1= U2< U3　　　　　　　　D．U1 + U2> U3
3. 如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系
是（ ）A．I1=I2=I3 B．I1>I2=I3 C．I1>I2>I3 D．I1> I3> I2
4. 如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表
中（电流表或电压表）判断正确的是 （ ）
A. ①是电流表，②和③是电压表； B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表； D. ①②和③都是电流表
5. 如图所示，电压表的接法正确的是（ ）
6．如图所示的电路中，开关S闭合后，三盏电灯并联的电路是（ ）
(第7题)
7．如上右图所示，通过L1的电流和通过L2的电流之比是2：1，则
A1表和A2表的示数之比是（ ）
A．2：3 B．3：1 C．1：2 D．2：1
8.如图所示，电流表的示数是 （ ）
A．1.8A B．0.36A C．可能是1.8A，也可能是0.36A
D．可能是1.4A，也可能是0.33A
9.一学生使用电流表的时候，本应使用“＋”和“3”两接线柱，但误将“＋”和“0.6” 两
接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（ ）

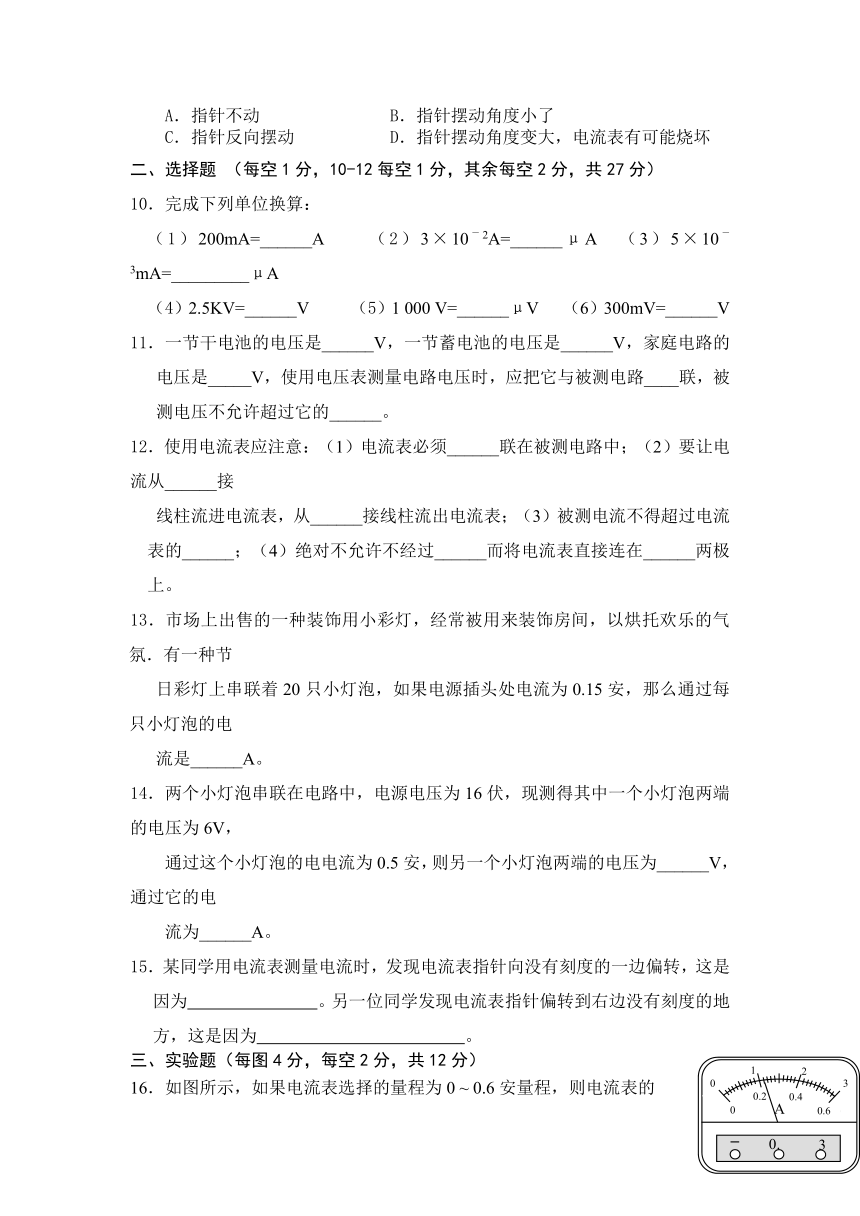

A．指针不动 B．指针摆动角度小了
C．指针反向摆动 D．指针摆动角度变大，电流表有可能烧坏
二、选择题 （每空1分，10-12每空1分，其余每空2分，共27分）
10．完成下列单位换算：
（1）200mA=______A （2）3×10－2A=______μA （3）5×10－3mA=_________μA
（4）2.5KV=______V （5）1 000 V=______μV （6）300mV=______V
11．一节干电池的电压是______V，一节蓄电池的电压是______V，家庭电路的电压是_____V，使用电压表测量电路电压时，应把它与被测电路____联，被测电压不允许超过它的______。
12．使用电流表应注意：（1）电流表必须______联在被测电路中；（2）要让电流从______接
线柱流进电流表，从______接线柱流出电流表；（3）被测电流不得超过电流表的______；（4）绝对不允许不经过______而将电流表直接连在______两极上。
13．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛．有一种节
日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电
流是______A。
14．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V，
通过这个小灯泡的电电流为0.5安，则另一个小灯泡两端的电压为______V，通过它的电
流为______A。
15．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为 。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为 。
三、实验题（每图4分，每空2分，共12分）
16．如图所示，如果电流表选择的量程为0 ~ 0.6安量程，则电流表的
示数为____A；如果电流表选择的量程为0 ~3A，则它的示数为____A。
17．将图按下列要求在虚框中画出电路图，然后连接实物图：（1）两灯
泡并联；（2）开关控制整个电路；（3）电流表测干路上的电流强度;
（4）电压表测量电源电压。
四、计算题（共4分）
18．在节日，楼房上准备并联40只同一规格的灯泡，如果通过每只灯泡的电流强度50mA，
如果干路允许通过的最大电流强度是25A，这些并联的灯泡能不能接在干路上？
九年级物理《第十一章 探究简单电路》课堂测试卷参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9
答案 B B D B A B B C D
二、填空题：
10．（1）0.2 （2）3×10 4 （3）5 （4）2.5×103 （5）109 （6）0.3
11．1.5 2 220 并 量程
12．（1）串 （2）正 负 （3）量程 （4）任何用电器，电源。
13．0.15
14．10 0.5
15．电流表的正负极接反了．测量值超过了电流表所选取的量程。
三、实验题：
16．0.22 1.1
17．
四、计算题
18．可以（I总= 40×0.05A = 2A，I总< I允）
